本标准规定了卤代温室气体不锈钢采样罐预处理和后处理所涉及的系统组成及技术要求、处理方法、信息记录等。 本标准适用于开展大气卤代温室气体采样观测所用的不锈钢采样罐预处理和后处理。

ICS07.060
备案号：45929—2014

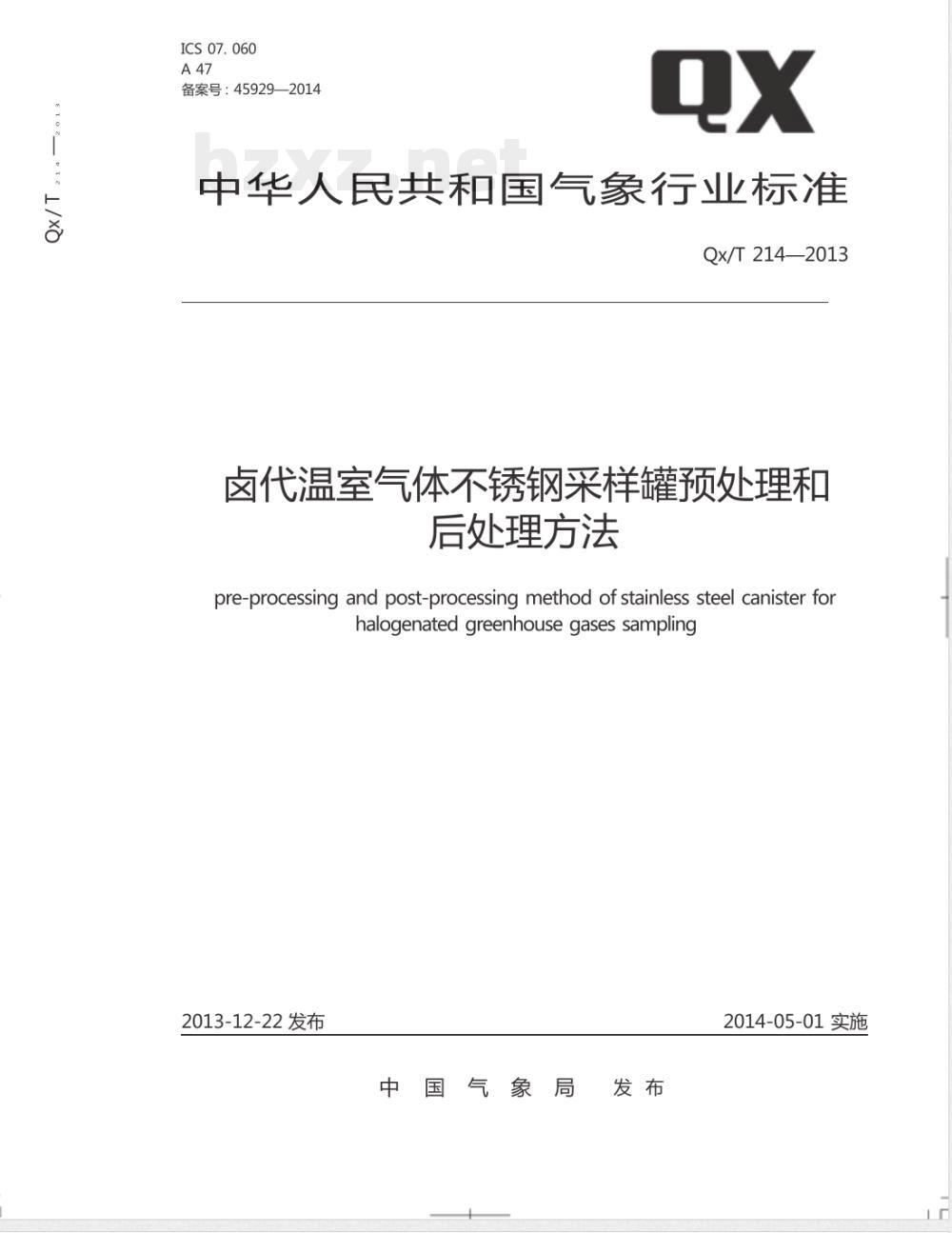

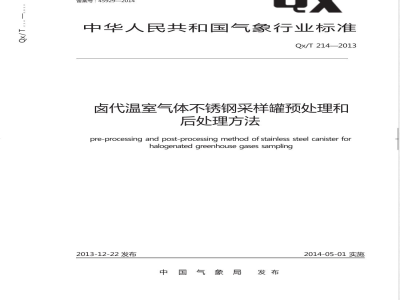

中华人民共和国气象行业标准
Qx/T 214—2013
卤代温室气体不锈钢采样罐预处理和后处理方法
pre-processing and post-processing method of stainless steel canister forhalogenated greenhouse gases sampling2013-12-22 发布
中国气象局
電发布
2014-05-01实施

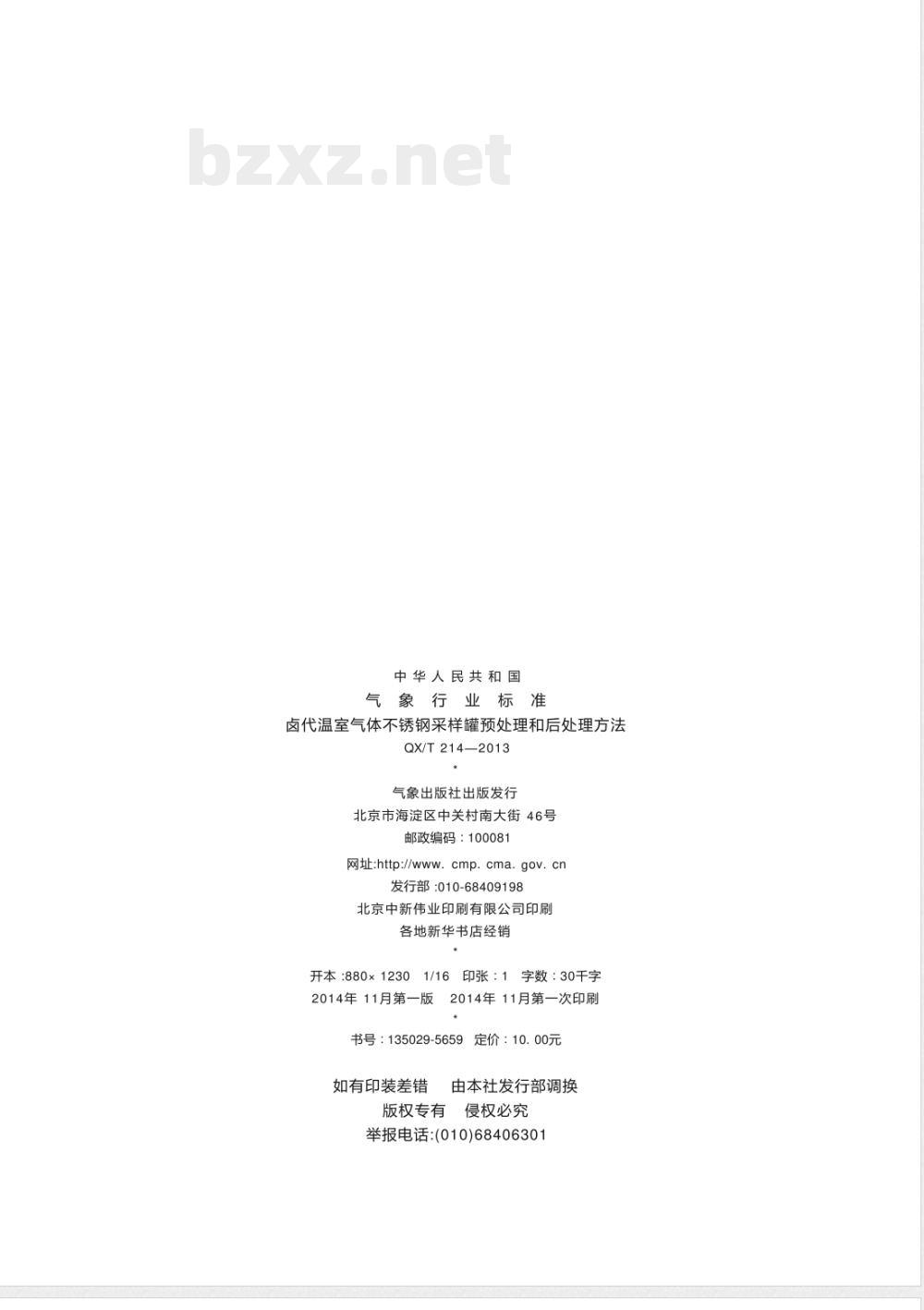

中华人民共和国
气象行业标准下载标准就来标准下载网
卤代温室气体不锈钢采样罐预处理和后处理方法QX/T214—2013
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址：http://www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本：880×1230
印张：1
2014年11月第一版
字数：30千字
2014年11月第一次印刷
书号：135029-5659
如有印装差错
版权专有
定价：10.00元
由本社发行部调换
侵权必究
举报电话：(010)68406301

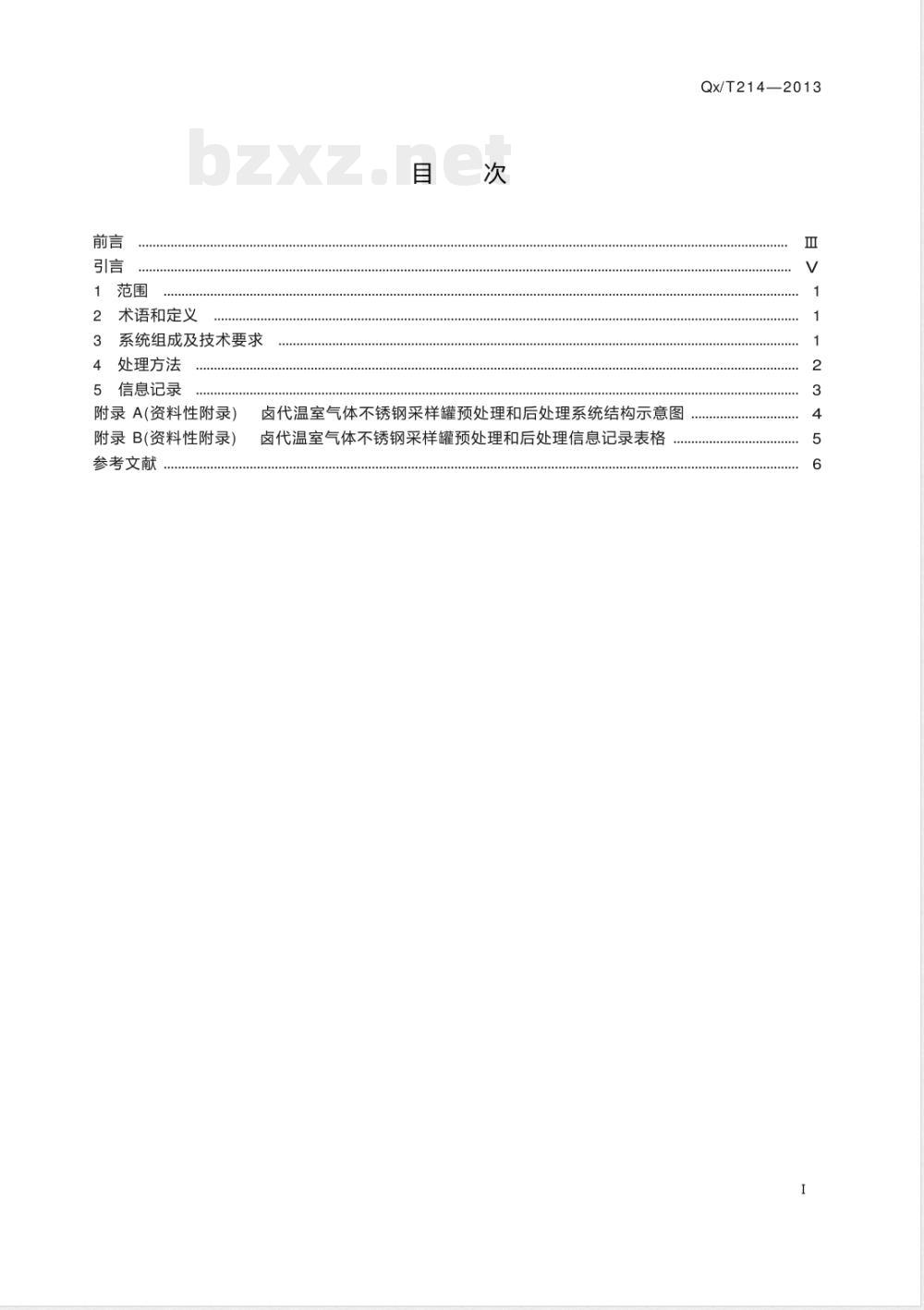

1范围
2术语和定义
系统组成及技术要求
处理方法
信息记录
附录A(资料性附录)
附录B(资料性附录)
参考文献
.................
+........
......
卤代温室气体不锈钢采样罐预处理和后处理系统结构示意图卤代温室气体不锈钢采样罐预处理和后处理信息记录表格Qx/T214—2013
本标准按照GB/T1．1—2009给出的规则起草Qx/T214—2013
本标准由全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委员会(SAC/TC540/SC1)提出并归口。
本标准起草单位：中国气象科学研究院。本标准主要起草人:周凌晞、姚波、李培昌、方双喜、刘立新。m
Qx/T2142013
不锈钢采样罐的预处理和后处理是卤代温室气体采样、观测和分析过程中重要的质量保证和质量控制措施之一。为了规范卤代温室气体不锈钢采样罐预处理和后处理方法，特制定本标准v
1范围
Qx/T214—2013
卤代温室气体不锈钢采样罐预处理和后处理方法本标准规定了卤代温室气体不锈钢采样罐预处理和后处理所涉及的系统组成及技术要求、处理方法、信息记录等。
本标准适用于开展大气卤代温室气体采样观测所用的不锈钢采样罐的预处理和后处理。2术语和定义
下列术语和定义适用于本文件。2. 1
卤代温室气体halogenatedgreenhousegases含卤素原子(氟、氯、溴等)的温室气体的总称，主要包括氯氟碳化物(CFCs）、氢氟碳化物(HFCs)氢氯氟碳化物(HCFCs）、全氟化碳(PFCs)和溴代烃(Halons)等，几乎全部由人类活动产生，主要来源于制冷剂和溶剂等的使用。
[QX/T125—2011,定义4.6]
采样罐
sampling canister
内壁经惰性处理的专用于采集空气样品的不锈钢容器，有较好的化学稳定性及气密性。[QXT125—2011,定义7.4]
填充气fillinggas
用于充入不锈钢采样罐中的已除去水汽及液态或固态微粒的自然空气。2.4
预处理
pre-processing
不锈钢采样罐首次使用前或受到污染后，为使其达到备用要求所采取的恒温热脱附处理过程。2.5
后处理post-processing
不锈钢采样罐完成每次采样分析后，为使其达到备用要求所采取的真空检测及充入填充气的处理过程。
3系统组成及技术要求
3.1系统组成
系统一般由温度控制单元、压力控制单元、干燥部分、真空泵、填充气、采样罐及连接管路等组成，采样罐按照接口数量分为单口罐和双口罐，结构参见附录A。3.2技术要求
系统最高温度不低于100℃，真空度低于4Pa。填充气流量可控制且应进行干燥，干燥过程不应影Qx/T214—2013
响目标气体浓度O宜采用低温冷阱除水的方式干燥C4处理方法
4·1—般要求
4.．1．1在预处理或者后处理之前，应对系统状态进行检测O即在不连接采样罐的情况下进行真空度检测，检测合格后才能进行预处理和后处理○4.1.2在预处理或者后处理之前，应检查填充气气瓶的压力，大于1×106pa方可开始下一步操作04·2预处理
4·2.1单口采样罐
4.2.1．1将单口采样罐连接入系统，打开采样罐阀门O4.2.1.2系统升温至100℃O
4.2.1.3抽真空至4pa，保持2mino4.2.1.4充入填充气至1×105pa，保持3minO4.2.1.5重复4.2.1.3和4.2.1.4的步骤2次04.2.1.6确认填充气压力为1×105pa，保持12ho4.2.1.7系统降温至室温，关闭采样罐阀门，取下待用04.2.2双口采样罐
4.2.2.1将双口采样罐的进气口接入系统，确认出气口阀门关闭，打开进气口阀门C4.2.2.2系统升温至100℃O
4.2.2.3抽真空至4pa，保持2mino4.2.2.4充填充气至440pa，保持3mino4.2.2.5重复4.2.2.3和4.2.2.4步骤3次04.2.2.6系统降温至室温，打开采样罐出气口，再升温至100℃04.2.2.7用40mL/min流量的填充气冲洗采样罐12ho4.2.2.8冲洗结束后，系统降温至室温，关闭双口采样罐出气口，充入填充气至1×105pa04.2.2.9关闭采样罐入气口阀门，取下待用04.3后处理
4.3.1单口采样罐
4.3.1.1将单口采样罐接入系统，打开采样罐阀门O4.3.1.2系统升温至100℃0
4.3.1.3抽真空至4pa，保持2mino4.3.1.4充入填充气至1×105pa，保持3mino4.3.1.5重复4.3.1.3和4.3.1.4步骤2次O4.3.1.6抽真空至4pa，保持3mino4.3.1.7充气至1×105pa0
4.3.1.8系统降温至室温O
4.3．1.9关闭采样罐阀门，取下待用○2
4.3.2双口采样罐
4.3.2.1将双口采样罐的进气口连接入系统，确认出气口阀门关闭，打开入气口阀门。4.3.2.2系统升温至100℃
4.3.2.3抽真空至4pa,保持2min
4.3.2.4充填充气至1×105pa,保持3min。4.3.2.5重复4.3.2.3和4.3.2.4过程3次。4.3.2.6确认充入填充气至1×105pa。4.3.2.7系统降温至室温。
4.3.2.8关闭采样罐入气口阀门取下待用。信息记录
Qx/T214—2013
在信息记录单(样式参见附录B)中应填写预处理或者后处理的采样罐号、处理时间、温度、真空度充入填充气的压力等信息，
