Q/ GDW 671-2011.
1范围
Q/ GDW 671规定了微机型防止电气误操作系统的使用茶件、额定值、设计和结构、试验及选用导则等内容。本标准适用于电力系统高压电气设备及其附属装置用微机型防止电气误操作系统。
2规范性引用文件
下列文件对于本标准的度闲是必不可少的。凡是注目期的引用文件,仅注闼期的版本适用于本标准。凡是不注日期的引用文付,。锁最新版本（包活所有的修改单)适用于本标准。
.GB/T 2423.1—200$ c电i电子产品环境试验第2部分:试验方法试验A:低温(IEC 60068-2-1:2007，IDT)
GB/T 2423.2—20087电工电子产品环境试验第2部分:试验方法﹐试验B:高温(IEC 60068-2-2t2007，IDT)
GB/T 2423.4-2608电工电子产品环境试验..第2部分:试验方法试验p:交变湿热(12h＋12h循环)(IEC 60068423d.2005，IDT)
GB/T 2423.16 c2o8电工电子产品环境武验
第2部分试验方法试验J及导则:长霉(IEC
60068-2-10: 2005,Tibr)
GB/T 2423.17,I2008
电工电子产品环境试验一第2部分:试验方法试验 Ka:盐雾〈IEC
60068-2-11 : 1981 1
GB/T 2423.374
电工电子产品环境试睑第⒉部分:试验方法试验沙尘试验（IEC
60068-2-68: 1994,T
GB 4208—2008外壳防护等级（IP代码)(IEC 60529:2001，IDT)GB/T 5465.2--2008理气设备用图形符号第2部分:图形符号GB/T 9813—200o Y版国孙算机通用规范
GB/T 17626.2—2006包磁燕容试验和测量技术静电放电抗扰度试验/IEC 61000-4-2:2001,IDT)
GB/T 17626.3—2006电磁兼容﹐试验和测量技术︰射频电磁场辐射抗扰度试验（IEC 61000-4-32002，IDT)
GB/T17626.4—2008
电磁兼容～试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC
61000-4--4:2004，IDT)
GB/T 17626.5—2008电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(IEC 61000-4-5:2005,IDT)
GB/T 17626.8——2006电磁兼容﹐试验和测量技术﹐工频磁场抗扰度试验（IEC 61000-4--8:2001,IDT)
GB/T 17626.9—1998电磁兼容﹐试验和测量技术脉冲磁场抗扰度试验（IEC 61000-4-9:1993,IDT)

ICS29.240
备案号：CEC618-2012
国家电网公司企业标准
Q/GDW671-2011
微机型防止电气误操作系统
技术规范
Technical specification for preventingelectric mal-operation system with computer2011-12-23发布
国家电网公司
2011-12-23实施

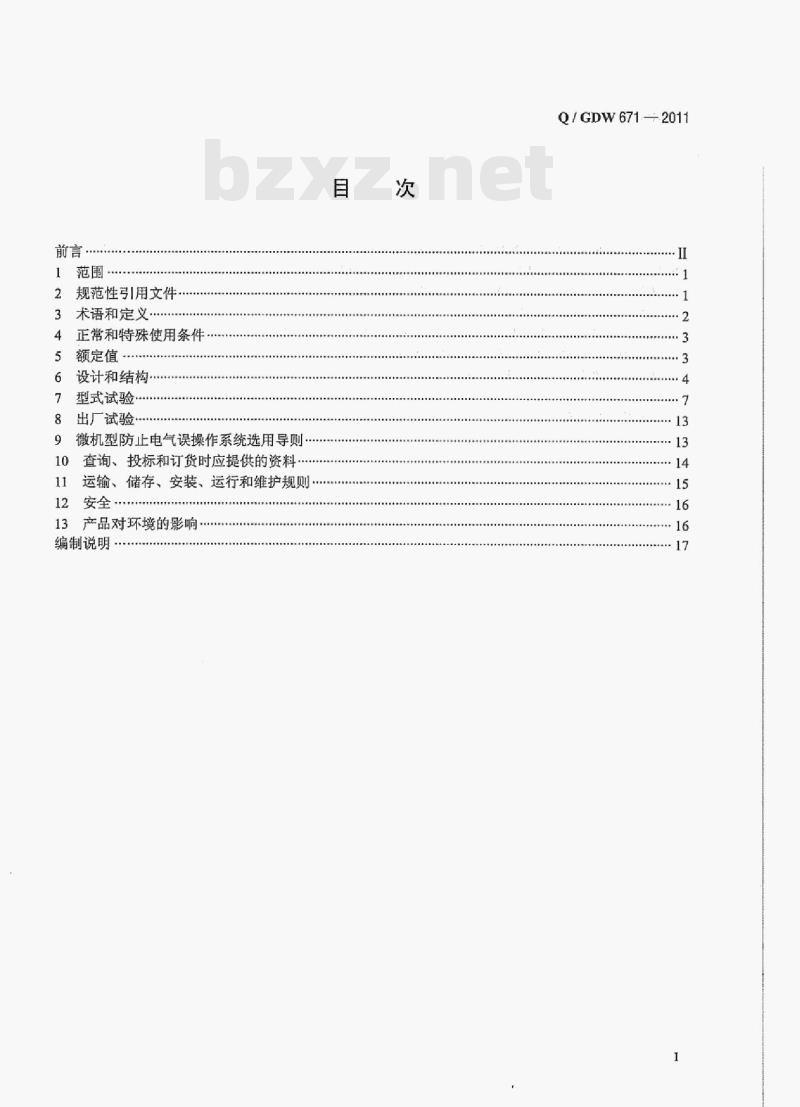

规范性引用文件
3术语和定义…
正常和特殊使用条件
额定值
设计和结构·
型式试验
出厂试验”
微机型防止电气误操作系统选用导则10查询、投标和订货时应提供的资料11
运输、储存、安装、运行和维护规则安全
产品对环境的影响
编制说明
Q/GDW6712011
Q/GDW6712011

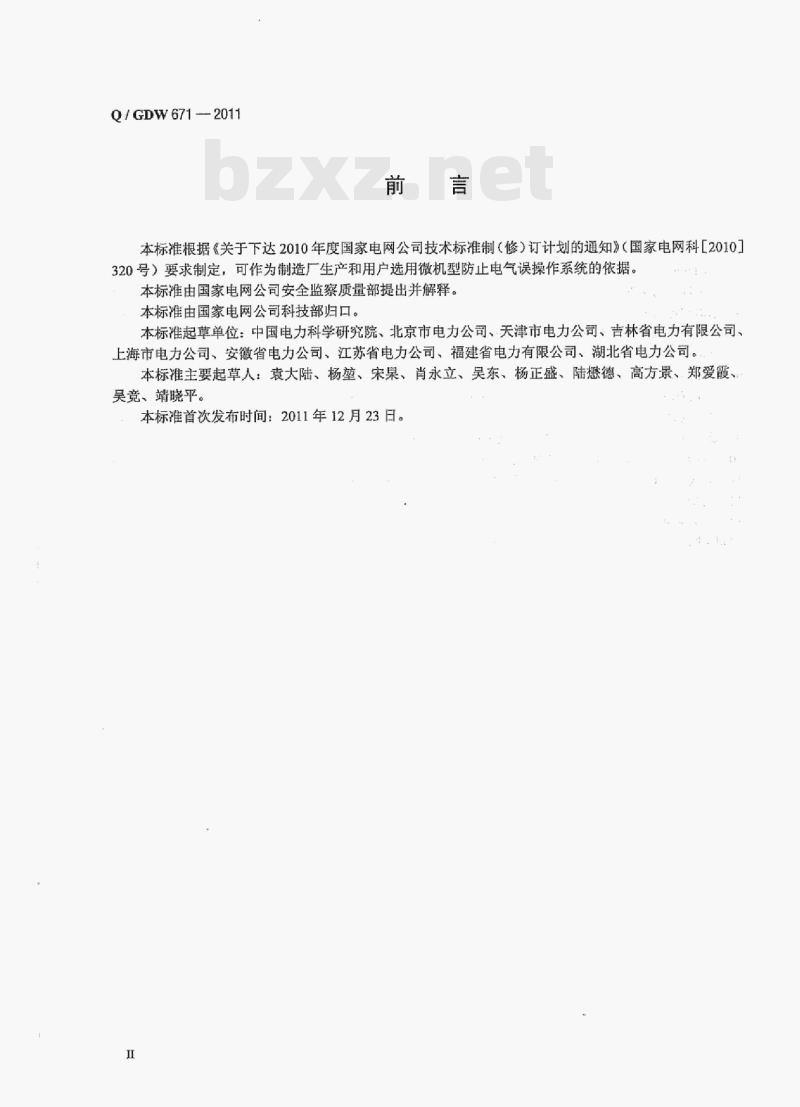

本标准根据《关于下达2010年度国家电网公司技术标准制（修）订计划的通知》（国家电网科［2010]320号）要求制定，可作为制造厂生产和用户选用微机型防止电气误操作系统的依据。本标准由国家电网公司安全监察质量部提出并解释。本标准由国家电网公司科技部归口。本标准起草单位：中国电力科学研究院、北京市电力公司、天津市电力公司、吉林省电力有限公司、上海市电力公司、安徽省电力公司、江苏省电力公司、福建省电力有限公司、湖北省电力公司。本标准主要起草人：袁大陆、杨垫、宋桌、肖永立、吴东、杨正盛、陆懋德、高方景、郑爱霞、吴竞、靖晓平。
本标准首次发布时间：2011年12月23日。II
1范围
微机型防止电气误操作系统技术规范Q/GDW671.-- 2011
本标准规定了微机型防止电气误操作系统的使用条件、额定值、设计和结构、试验及选用导则等内容。本标准适用于电力系统高压电气设备及其附属装置用微机型防止电气误操作系统。2规范性引用文件
下列文件对于本标准的应用是必不可少的。儿是冲口期的用文件，仅注尽期的版本适用于本标准。凡是不注日期的引用文件，
GB/T2423.1—2008
2007：IDT)
GB/T2423.2
2007，IDT)
其最新版本（包括所有的修改单）适用于本标准。工电子产品环境试验
部分：武验方法
试验A：低温（IEC60068-2-1：
电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2：GB/T2423.4-2008/电工电子产品环境试验第2部分：武验方法试验Db：交变湿热（12h+12h循环）（IEC60068号
2005,IDT)
GB/T2423.162008电工电子产品环境试验60068-2-10:2005DT)
GB/T2423.17-2008
60068-2-11:1981
GB/T2423.3720
60068-2-68：1994,DT
第2部分！试验方法试验了及导则：长霉（IEC电工电子产品环境验
第2部分：试验方法
电工电子产品环境试验
第2部分：试验方法
GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T5465.2-2008电气设备用图形符号：第2部分：图形符号GB/T98132000
微型计算机通用规霜
GB/T17626.2—2006电兼容
试验Ka：盐雾（IEC
沙尘试验（IEC
静电放电抗扰度试验（IEC61000-4-2：2001，试验和测量技术
容，试验和测量技术，射频电械场辐射抗扰度试验（IEC61000-4-3：GB/T17626.32006
电磁姚容
2002IDT)
GB/T17626.42008
61000-4-4:2004，IDT)
GB/T17626.52008
GB/T17626.8—2006
GB/T17626.9—1998
GB/T17626.12—1998
DL/T593—2006
电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC电磁兼容试验和测量技术浪（冲击）抗扰度试验（IEC61000-4-5：2005，电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，电磁兼容试验和测量技术脉冲磁场抗扰度试验（IEC61000-4-9：1993电磁兼容
试验和测量技术振荡波抗扰度试验（IEC61000-4-12：1995，高压开关设备和控制设备标准的共用技术要求（IEC60694：2002，MOD）Q/GDW671-2011
DL/T860变电站通信网络和系统（IEC61850，IDT）DL/T879-2004带电作业用便携式接地和接地短路装置（IEC61230：1993，IDT）3术语和定义
下列术语和定义适用于本标准。3.1
微机型防止电气误操作系统preventingelectricmal-operation systemwithcomputer一种采用计算机、测控及通信等技术，用于高压电气设备及其附属装置防止电气误操作的系统，主要由防误主机、模拟终端、电脑钥匙、通信装置、机械编码锁、电气编码锁、接地锁和遥控闭锁装置等部件组成。
注：“防止电气误操作”以下简称“防误”。3.2
防误主机preventingmal-operationhost微机型防误系统的主控单元，由计算机和防误软件组成。可预先编入并存储防误规则，接收模拟终端的操作程序，将符合规则的程序向电脑钥匙传输或顺序控制遥控闭锁装置开锁，接收电脑钥匙操作过程回传信息。
模拟终端·simulationterminal具有一次设备主接线图，可显示一次设备状态，进行模拟操作，将操作程序向防误主机传输并显示操作结果的部件，如模拟屏、计算机显示器等。美3.4
电脑钥匙·smart-key
接收防误主机的防误程序，识别、控制编码锁开锁并向防误主机回传防误程序执行过程的部件。3.5
编码锁encoded lock
采用数字编码结构，实现闭锁并按电脑钥匙或防误主机的操作指令开锁的锁具。编码锁从方式上分为机械编码锁（见3.6）和电气编码锁（见3.7），从结构上分为固定锁和挂锁。编码锁还包括接地锁（见3.8）和遥控闭锁装置（见3.9）。3.6
机械编码锁mechanicalencodedlock采用机械方式对高压电气设备及其附属装置进行开、闭锁的编码锁。3.7
电气编码锁electricencodedlock采用电气方式对高压电气设备及其附属装置进行开、闭锁的编码锁。3.8
接地锁earthinglock
具有数字编码结构，由可拆卸的接地头和接地桩组成：用于接地防误操作，满足防止带电挂：（合）接地线（接地开关），带接地线（接地开关）合断路器、隔离开关要求的机械锁具。3.9
遥控闭锁装置remotecontrollock-outdevice由防误主机控制的用于对遥控操作实现强制闭锁功能的部件，由闭锁继电器和电气编码锁组成。3.10
解锁钥匙releasingkey
用于解锁的器件。
防误程序preventing mal-operation procedure按防误操作规则设定的操作顺序。闭锁lock-out
非防误程序，不能被操作。
iunlocking
依照防误程序，按电脑钥匙或防误主机的操作指令打开编码锁。3.14
解锁 releasing
不受防误程序限制，用解锁钥匙对编码锁解除闭锁。3.15
强制闭锁 forced lock-out
Q/GDW671-2011
在设备的电动操作控制回路中串联由防误主机控制的触点或锁具，在设备的手动操作部件上加装受防误主机控制的锁具，非防误程序，不能被操作。3.16
空程序
Fnullprocedure
在防误程序执行中，编码锁开锁后，编码锁控制的对象未从原有位置改变到规定位置，可执行下步操作程序。
跳项操作skippingoperation
当操作至任意项时，进行当前操作项以外的操作。4正常和特殊使用条件
DL/T593的第2章适用。
5额定值
5.1防误主机
a）额定电压：
交流220V，充差-15%～+10%，频率50Hz；直流110×（1±10%）V或220×（1±10%）V：b）开关信息量：2\（n≥12，n为整数）。5.2模拟终端
用于模拟屏的动作元件寿命：≥50000次。5.3电脑钥匙
a）额定电压：Upc≤24V；
b）一次接收操作票项数：≥1000；c）
内存容量：≥1024KB；
识别编码锁个数：2”（n≥12，n为整数）：e)
不充电连续操作次数：≥512；
电池连续工作时间：≥8h；
Q/GDW671—2011
g）寿命：≥50000次；
h）待机时间：≥48h。
5.4通信装置
额定电压：
交流220V，允差-15%～+10%，频率50Hz；直流110×（1±10%）V或220×（1±10%）V；b）通信端口数量（个）：以太网接口≥2。5.5机械编码锁
a）编码值：2\（n≥12，n为整数）；b）寿命：10000次。
5.6电气编码锁
编码值：2\（n≥12，n为整数）；a）
额定电压：
交流220V，允差一15%～+10%，频率50Hz；直流110×（1±10%）V或220×（1±10%）V；额定电流：≥2.5A；
寿命：10000次。
5.7接地锁
额定短时耐受电流（有效值）：8kA：a)
b）额定峰值耐受电流（峰值）：20kA；额定短路持续时间：3s，4s
铜导体截面积：≥120mm2；
编码值：2\（n≥12，n为整数）。5.8遥控闭锁装置
额定电压：
交流220V，允差-15%～+10%，频率50Hz直流110×（1±10%）V或220×（1±10%）V：额定电流：≥2.5A；
闭锁点数：2″（n≥12，n为整数）：d）闭锁触点寿命：10000次。
5.9解锁钥匙
寿命：≥10000次。
6设计和结构
6.1微机型防止电气误操作系统
微机型防止电气误操作系统应实现主站和厂站，厂站和厂站，厂站的站控层、间隔层、设备层强制闭锁功能，适用不同类型设备及各种运行方式的防误要求。微机型防止电气误操作系统的设计应不影响相关电气设备正常操作和运行，在允许的正常操作力、使用条件或振动下不影响其保证的机械、电气和信息处理性能。微机型防止电气误操作系统应使用单独的电源回路。在监控系统或电气设备故障时，仍可实现防误闭锁功能。微机型防止电气误操作系统的防误规则及数据应单独编制，并可打印校验。
6.1.1功能
a）具有防止误分、合断路器，防止带负荷分、合隔离开关，防止带电挂（合）接地线（接地开关），4
Q/GDW 671-2011
防止带接地线（接地开关）合断路器、隔离开关，防止误入带电间隔（简称“五防”）等防误功能；正确模拟、生成、传递、执行和管理操作票；b)
正确采集、处理和传递信息：
符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。声d)
音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见；e）
具有电磁兼容性：
内存应满足全部操作任务的要求：具有就地操作及远方遥控操作的强制闭锁功能，g）
具有检修状态下的防止误入带电间隔功能；具有与高压带电显示装置的接口：具有对时和自检功能。
6.1.2结构
装配羊固，焊点无康捍，逆动部件应灵活、奇靠；产品的零部件应
构相同的部件应具有互换性
额定参数及结
除本标准另
d）材料应满足
见定，微机型防止电误操作系统的各元件应遵循含们各自的标准：自期
肚作和使用条件的要求
6.1.3绝缘水平
接线端子对地应耐受工频电压2000V、无闪络击
电子元件，这部分的耐压试验，注：由于使用
可按制造
6.1.4外观
产品表面不座
不应锈蚀和损伤。
6.2防误主机
产品技术要求
6.2.1功能
和用户间的协议采用不同的试验程序和数值。、变形和污染，表面涂镀层应均匀，可能接触的部位不应有宅刺或？合GB/T9813的规定
a）预编、存储防误程序；
b）具有多任务操
维办能：
不应起泡、龟裂、脱落和磨损。金属零部件与模拟终端、电脑铸匙、遥控闭锁表c）
置进行双间信息交换。信息交换建确、无遗漏，逻辑判断准确无误：
失电后，预先编的防误程序和其他全部催息本应改变和丢失；d)
具有实时采集信息能力的防误主机应能同步接收远动装置和高压电气设备及其附属装置的信e)
息。信息接收正确，无遗漏：
具有模拟预演、五防逻辑判断和操作票生成功能：f）
g）图形符号应符合GB/T5465.2的规定。6.2.2编码
由同一防误主机控制的编码不允许出现重复。6.2.3电源
为防止干扰，防误主机电源回路应与变电站的保护、控制回路分开。6.3模拟终端
6.3.1功能
a）模拟操作：模拟操作时，模拟动作元件（或图形显示）应分、合到位，动作元件的触点应接触可靠：
b）传输：经模拟操作，正确的操作程序向防误主机传输，误操作有光、声音或语音报警：5
Q/GDW671—2011
c）位置显示：应能正确显示高压电气设备及其附属装置的分（开）、合（闭）位置。电脑钥匙完成操作或操作至任意项，经返校，屏面位置显示应与电脑钥匙操作步骤致。6.3.2屏面
具有或显示一次设备主接线图。6.4电脑钥匙
6.4.1功能
a）正确接收防误主机的操作程序，正确识别编码锁，进行正常操作应顺利开锁，灵活、无卡涩。误操作应闭锁并有光、声音或语b)
音报警：
具有通过识别编码锁将高压电气设备及其附属装置分（开）、合（闭）位置传至防误主机的返校功能：
失电或更换新电池后，存储的操作程序和其他全部信息不应改变和丢失；故障或失电时应闭锁，并有故障提示：具有操作过程信息记录功能。
6.4.2示屏
应在明显位置设置示屏，显示当前操作序号及内容。字迹应清晰，便于观看。如用户要求，应显示检查项：
应有背景光，在强光或黑暗处字迹显示清晰：c）应有电池容量显示。
6.4.3结构
体积和质量应适于携带，方便操作；a)
为适用户外操作，应具有一定的防雨性能及满足户外使用条件；b
外壳及内部结构应耐受可能的跌落；应考虑减轻磕碰的防护措施。
6.4.4编码
a）结构和原理应保证编码识别的正确和编码过程简便、可靠；b）不允许出现重复编码，操作时不得出现误码、失码。6.4.5开锁机构
闭锁时不应使编码锁动作，开锁时应使编码锁可靠动作，灵活、无卡涩。6.4.6电池
应满足产品技术条件规定的不充电连续操作次数和连续工作时间的要求，操作中应保证电脑钥匙开锁机构动作、示屏显示、报警和背景光等各项功能正常。6.5通信装置
通信装置应具有与其他系统通信的能力，且符合DL/T860的规定6.6编码锁
6.6.1功能
a）机械编码锁在闭锁状态时应能将锁栓保持在锁定位置：b）电气编码锁应在操作回路中采用触点串联方式对高压电气设备进行强制闭锁：c）进行正常操作时应顺利开锁，灵活、无卡涩。误操作应闭锁。6.6.2结构
a）简单、可靠，操作灵活，无卡涩，维护方便，防止异物开启；防潮、防尘、防腐蚀，户外编码锁应具备防雨性能，用于特殊使用条件应满足相关标准的规定：b)
机械编码锁的制造应符合相关标准的要求，锁栓应能承受高压开关设备正常操作力的机械强度c）
要求：
d）电气编码锁应满足通流及绝缘强度要求。6.6.3编码
同6.4.4。
6.7接地锁
6.7.1功能
除应满足6.6.1a）、c）外，还应具备：a）额定短时电流耐受能力和峰值电流耐受能力：b）防止带电挂（合）接地线的闭锁功能。6.7.2结构
除应满足6.6.2a)、b)、c）外，还应具备：Q/GDW671-2011
a）结构设计应适合与带电作业用便携式接地和接地短路装置（按DL/T879）连接配合，连接和拆卸应方便、可靠；
b）应保证接地头与接地桩配合接触良好，接触面积应不小于120mm2，接地桩与变电站的接地体焊接牢固。
6.7.3编码
同6.4.4。
6.8遥控闭锁装置
6.8.1功能
除应满足6.6.1b）、c）外，还应具备：a）远方遥控开锁功能；
b）就地电脑钥匙开锁功能。
6.8.2结构
除应满足6.6.2a)、b)、d）外，还应具备：a）闭锁继电器触点接触良好，动作可靠，配用的继电器应符合相关标准规定；b）闭锁继电器与电气编码锁连接配合良好，整体结构牢固。6.8.3编码
同6.4.4。
6.9解锁钥匙
微机型防止电气误操作系统应配有解锁钥匙，解锁时灵活、无卡涩。6.10铭牌
微机型防止电气误操作系统及其功能部件应装设清晰、耐久的铭牌，户外铭牌应耐受气候影响和防腐蚀。
铭牌应包含下列内容：
a）制造厂名称或商标；
b）产品型号：
c）制造年月；
d）出厂编号：
e）额定参数。
7型式试验
型式试验用来验证微机型防止电气误操作系统是否达到定型生产的要求。型式试验应包括微机型防止电气误操作系统的全部功能元件。7
Q/GDW671—2011
微机型防止电气误操作系统的全部功能元件应与该型号产品的制造图纸相符。型式试验项目：
a）外观及结构检查（见7.1)；
模拟操作试验（见7.2）；
功能验证试验（见7.3）；
开、闭锁试验（见7.4）；
绝缘试验（见7.5）；
电源适应能力试验（见7.6）；
锁具牢固性试验（见7.7）；
连续操作试验（见7.8）
电磁兼容性试验（见7.9）；
环境试验（见7.10）；
防护等级检验（见7.11)；
跌落试验（见7.12）；
m）短时和峰值耐受电流试验（见7.13）；n）长霉试验（见7.14)；
0）盐雾试验（见7.15）；
p）沙尘试验（见7.16)。
下列产品应进行型式试验：
a）新产品；
b）转厂试制的产品；
c）当产品在设计、工艺或使用材料有重要改变时应做相应的型式试验；d）经常生产的产品，每隔5年进行1次试验项目a）～h）的型式试验。7.1外观及结构检查
试品为微机型防止电气误操作系统。7.1.1完整性检查
微机型防止电气误操作系统的完整性应符合产品技术条件和图样的要求。7.1.2外观检查
用目测法进行，外观应符合6.1.4，铭牌应符合6.10的规定。7.1.3结构检查
目测及卡尺测量，结构除应符合6.1.2的规定外，防误主机应符合6.2.3，模拟终端应符合6.3.2，电脑钥匙应符合6.4.3，编码锁应符合6.6.2，接地锁应符合6.7.2的规定。7.2模拟操作试验
试品为防误主机和模拟终端。
试验时，在模拟终端上按正常操作和5种误操作各模拟操作3次，应符合6.1.1a）、b)，6.2.1a）、b）f）和6.3.1a）的规定。Www.bzxZ.net
7.3功能验证试验
7.3.1信息传递
试品为防误主机、模拟终端、电脑钥匙、通信装置和遥控闭锁装置。将电脑钥匙插入接口，实现防误主机、模拟终端和电脑钥匙互联，按模拟终端一防误主机一电脑钥匙和/或遥控闭锁装置，电脑钥匙和/或遥控闭锁装置一防误主机一模拟终端两个方向，传递含有完整操作程序的信息各3次，应符合6.1.1c）、f)，6.2.1c），6.3.1b）和6.4.1a）的规定。具有实时采集信息功能的装置应对实时接收远动装置和高压电气设备及其附属装置信息的功能进8
