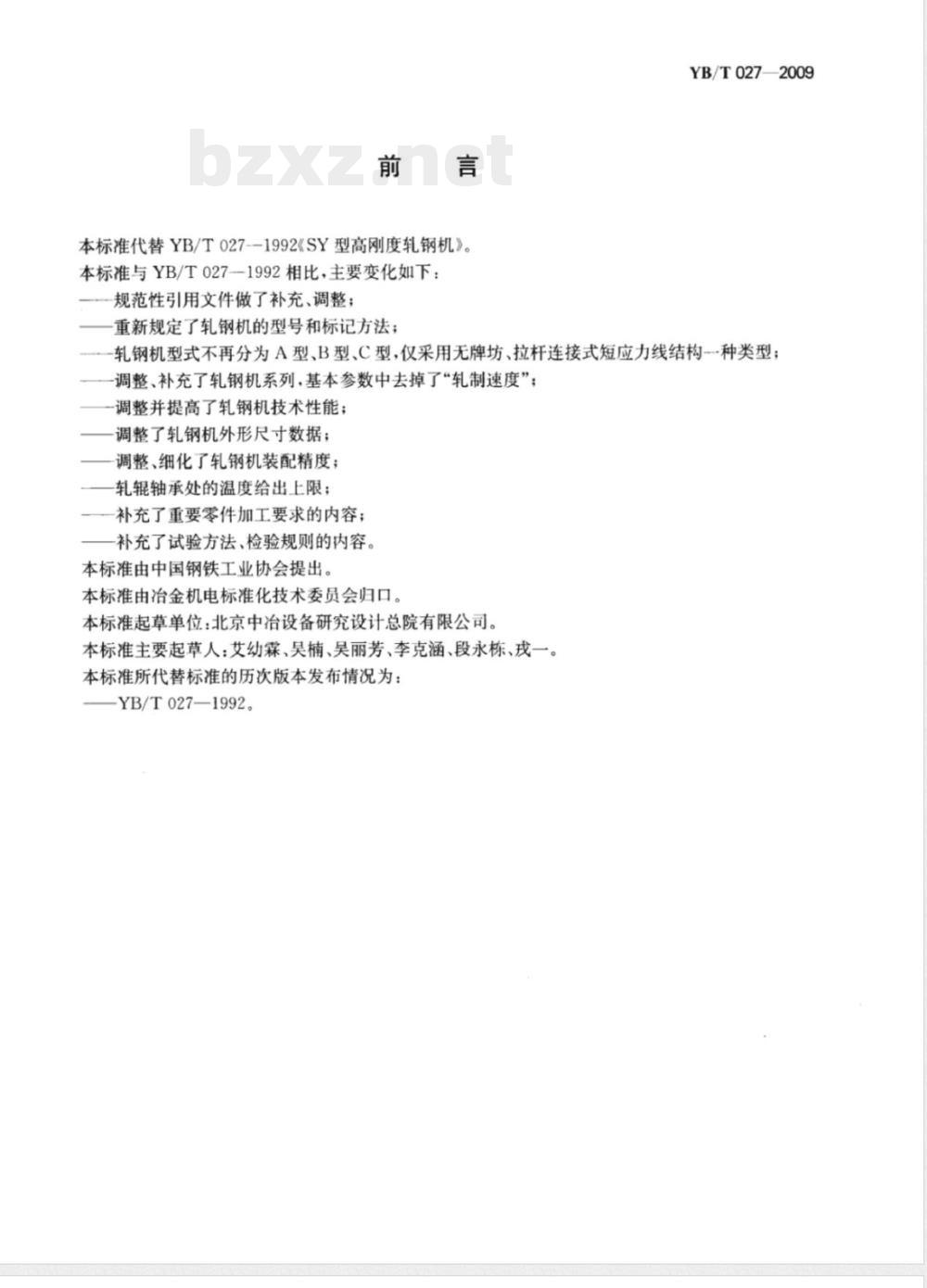

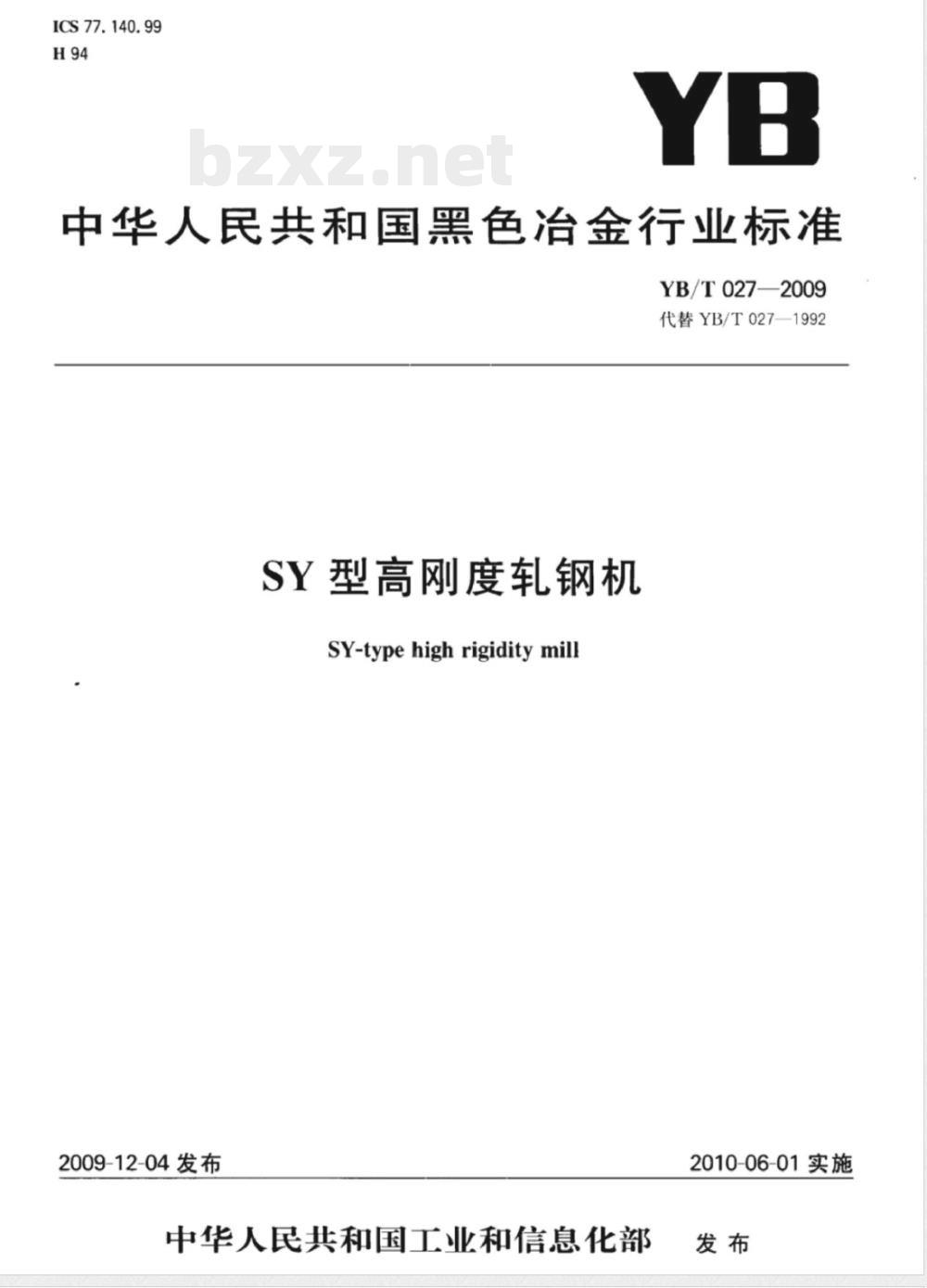

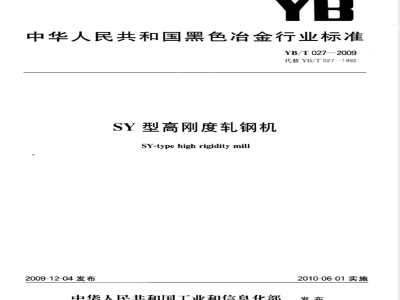

ICS 77.140.99 H94 YB 中华人民共和国黑色冶金行业标准 YB/T 027—2009 代替 YB/T 027—1992 SY型高刚度轧钢机 SY-type high rigidity mill 2009-12-04 发布 中华人民共和国工业和信息化部 2010-06-01 实施 发布 前言 本标准代替 YB/T 027—1992《SY型高刚度轧钢机》。与1992版相比，本标准主要变化包括：补充和调整规范性引用文件；重新规定轧钢机型号和标记方法；轧钢机型式不再划分A型、B型、C型，仅采用无牌坊、拉杆连接式短应力线结构；调整并补充轧钢机系列参数，删除“轧制速度”；提升技术性能指标；优化外形尺寸数据；细化装配精度要求；规定轧辊轴承温度上限；补充重要零件加工要求；完善试验方法及检验规则等内容。 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。本标准起草单位：北京中冶设备研究设计总院有限公司。本标准主要起草人：艾幼霖、吴楠、吴丽芳、李克涵、段永栋、戎一。本标准为对YB/T 027—1992的替代版本。 1 范围 本标准规定了SY型高刚度轧钢机（以下简称轧机）的术语和定义、型号编制方法、轧机型式及基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于轧制型材、棒材、线材和窄带材的轧机设备。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有修改单或修订版不适用；鼓励采用最新版本。 主要引用标准包括： GB/T 231.1 金属布氏硬度试验第一部分：试验方法（ISO 6506-1:1999, EQV） GB/T 307.1—2005 滚动轴承 向心轴承公差（ISO 492:2002, MOD） GB/T 307.3—2005 滚动轴承通用技术规则 GB/T 1184—1996 形状和位置公差未注公差值（ISO 2768-2:1989, EQV） GB/T 1503 铸钢轧辊 GB/T 1504 铸铁轧辊 GB/T 1804—2000 一般公差未注公差的线性和角度尺寸公差（ISO 2768-1:1989, EQV） GB/T 3768 噪声源声功率级测定方法 GB/T 13306 标牌 JB/T 5000系列 重型机械通用技术条件（焊接件、铸铁件、有色金属铸件、铸钢件、锻件、切削加工件、装配、配管、涂装、包装及无损检测等） JB/T 5389.1—2005 滚动轴承轧机用四列圆柱滚子轴承 3 术语和定义 3.1 刚度 rigidity 轧机机座抵抗在轧制力作用下发生弹性变形的能力，其特性值用刚度系数k表示：k = p / f，其中k为机座刚度系数（kN/mm），p为轧制力（kN），f为机座弹性变形（mm）。 3.2 机座弹性变形 rolling mill spring 机座的弹性变形为轧辊弯曲变形及其他受力零件弹性变形的总和。 3.3 径向调整量 radial adjustment 上下轧辊中心距的位移量。 3.4 轴向调整量 axial adjustment 轧辊沿轴向移动的位移量。 3.5 轴向窜动量 alternating motion 上下轧辊轴向相对移动的位移量。 4 型号编制方法 SY-XXXXXXXX 轧辊辊身长度（mm） 公称直径（mm） SY型高刚度轧钢机代号 注：公称直径通常指轧机齿轮机座齿轮节圆直径或轧辊平均直径。
