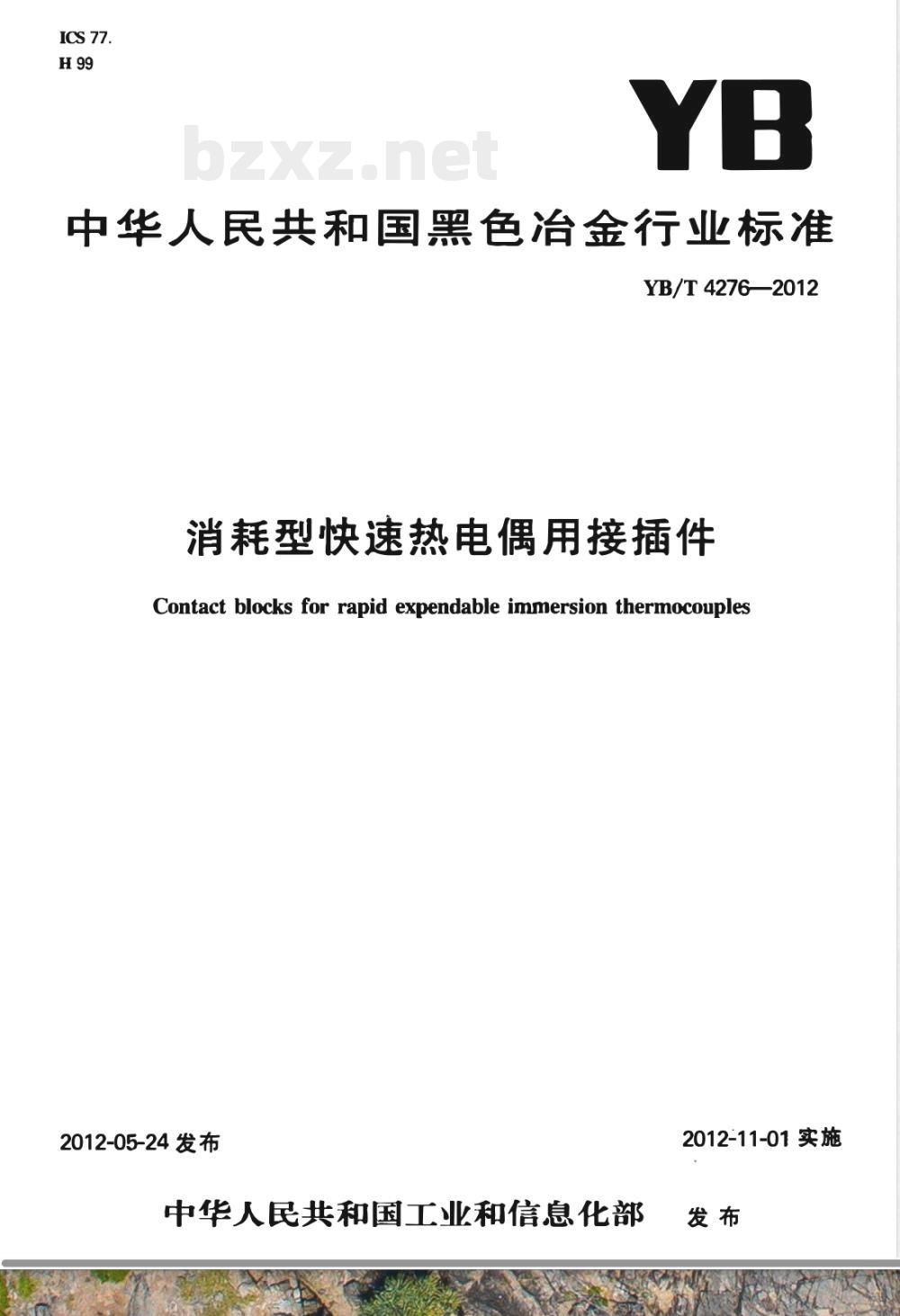

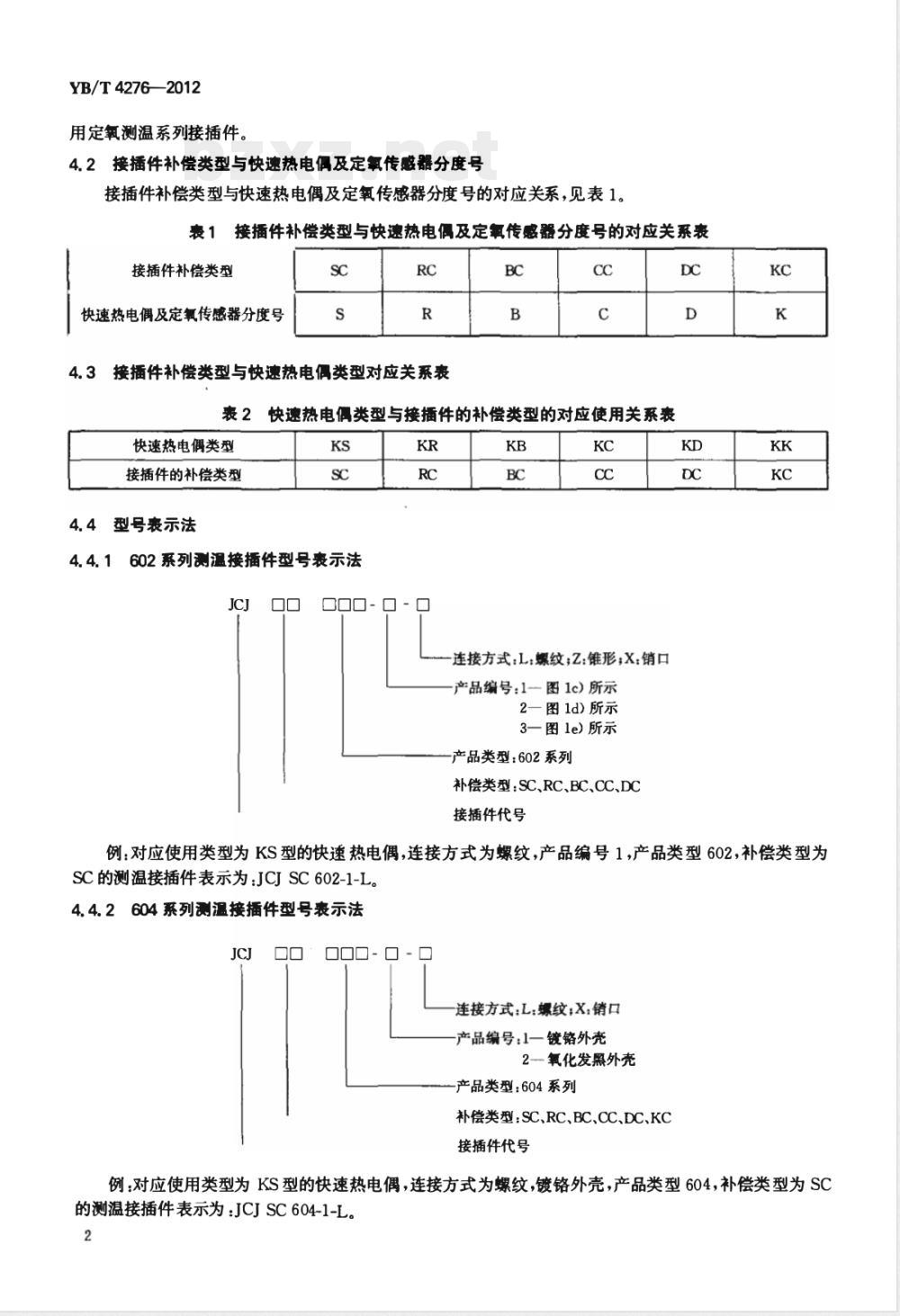

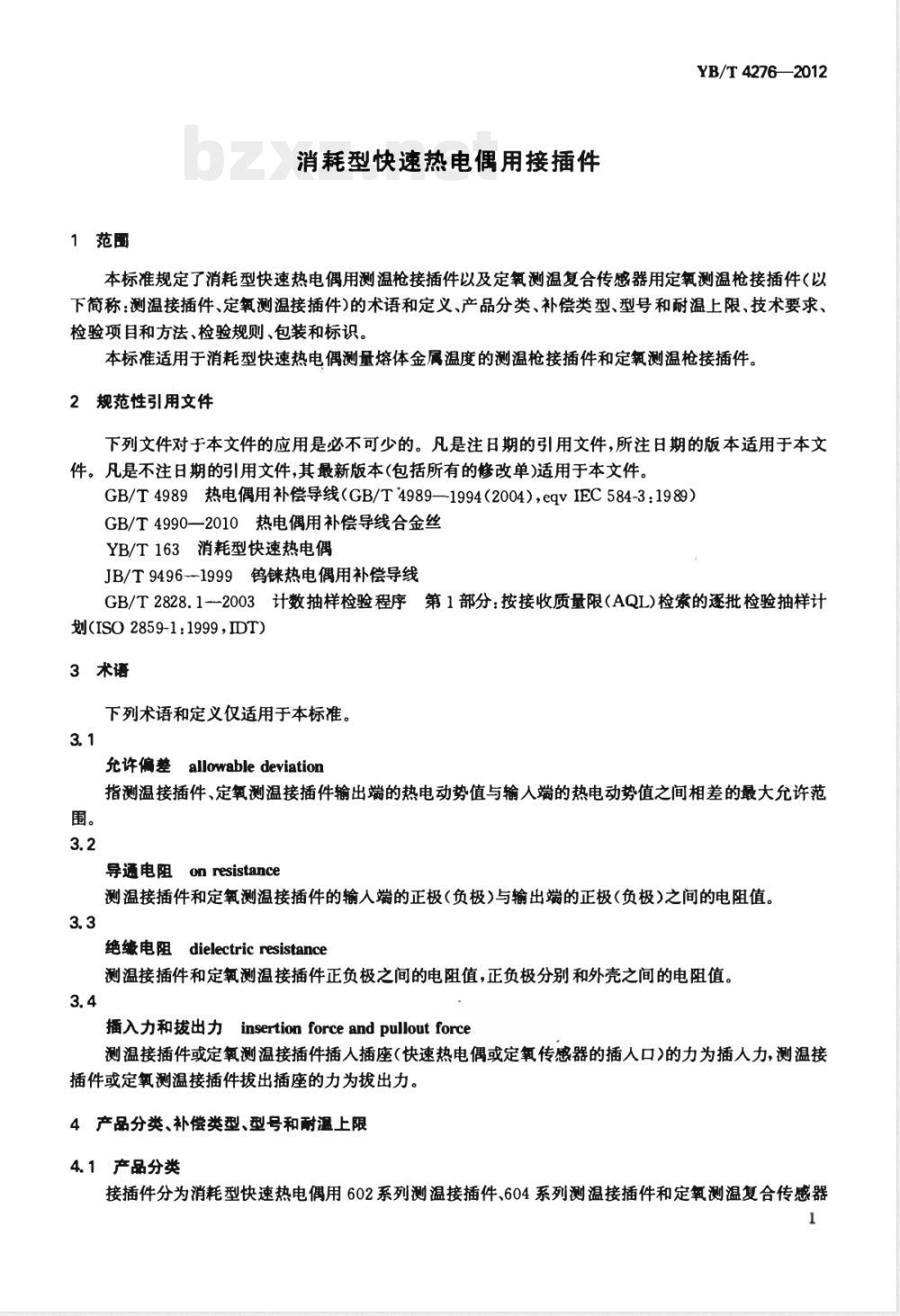

ICS 77 H99 YB 中华人民共和国黑色冶金行业标准 YB/T 4276—2012 消耗型快速热电偶用接插件 Contact blocks for rapid expendable immersion thermocouples 2012-05-24 发布 中华人民共和国工业和信息化部 2012-11-01 实施 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由冶金机电标准化技术委员会归口。 本标准主要起草单位：天津市信九电子有限公司、冶金自动化研究设计院、中国计量协会冶金分会冶炼传感器专业委员会。 本标准参与起草单位：乐清市精威仪表有限公司、无锡市航新热工仪表厂。 本标准主要起草人：马金亭、樊涛春、邓茂焕、马少仿、朱虹、薛敏、王玉婕。本标准为首次发布。 1 范围 本标准规定了消耗型快速热电偶用测温枪接插件以及定氧测温复合传感器用定氧测温枪接插件（以下简称：测温接插件、定氧测温接插件）的术语和定义、产品分类、补偿类型、型号和耐温上限、技术要求、检验项目和方法、检验规则、包装和标识。 本标准适用于消耗型快速热电偶测量熔体金属温度的测温枪接插件和定氧测温枪接插件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 4989 热电偶用补偿导线（GB/T 4989—1994（2004），eqv IEC584-3:1989） GB/T 4990—2010 热电偶用补偿导线合金丝 YB/T 163 消耗型快速热电偶 JB/T 9496-1999 钨热电偶用补偿导线 GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999） 3 术语和定义 3.1 允许偏差 指测温接插件、定氧测温接插件输出端的热电动势值与输入端的热电动势值之间相差的最大允许范围。 3.2 导通电阻 测温接插件和定氧测温接插件的输入端正极（负极）与输出端正极（负极）之间的电阻值。 3.3 绝缘电阻 测温接插件和定氧测温接插件正负极之间的电阻值，以及正负极分别与外壳之间的电阻值。 3.4 插入力和拔出力 测温接插件或定氧测温接插件插入插座（快速热电偶或定氧传感器插入口）的力为插入力，拔出插座的力为拔出力。 4 产品分类、补偿类型、型号和耐温上限 4.1 产品分类 接插件分为消耗型快速热电偶用602系列测温接插件、604系列测温接插件，以及定氧测温复合传感器用定氧测温系列接插件。 4.2 接插件补偿类型与快速热电偶及定氧传感器分度号对应关系见表1。 表1 接插件补偿类型与分度号对应关系：SC、RC、BC、CC等。 4.3 接插件补偿类型与快速热电偶类型对应关系见表2。 快速热电偶类型与接插件补偿类型对应使用关系：KS、KR、KB、KC等。 4.4 型号表示法 4.4.1 602系列测温接插件型号表示法：JCJSC602-1-L等。 连接方式：L螺纹；Z锥形；X销口。 产品编号：1、2、3分别对应不同结构形式。 4.4.2 604系列测温接插件型号表示法：JCJSC604-1-L等。 连接方式：L螺纹；X销口。 产品编号：1镀铬外壳；2氧化发黑外壳。 4.4.3 定氧测温系列接插件型号表示法：JCJ...（后续内容在原文中未完整显示）
