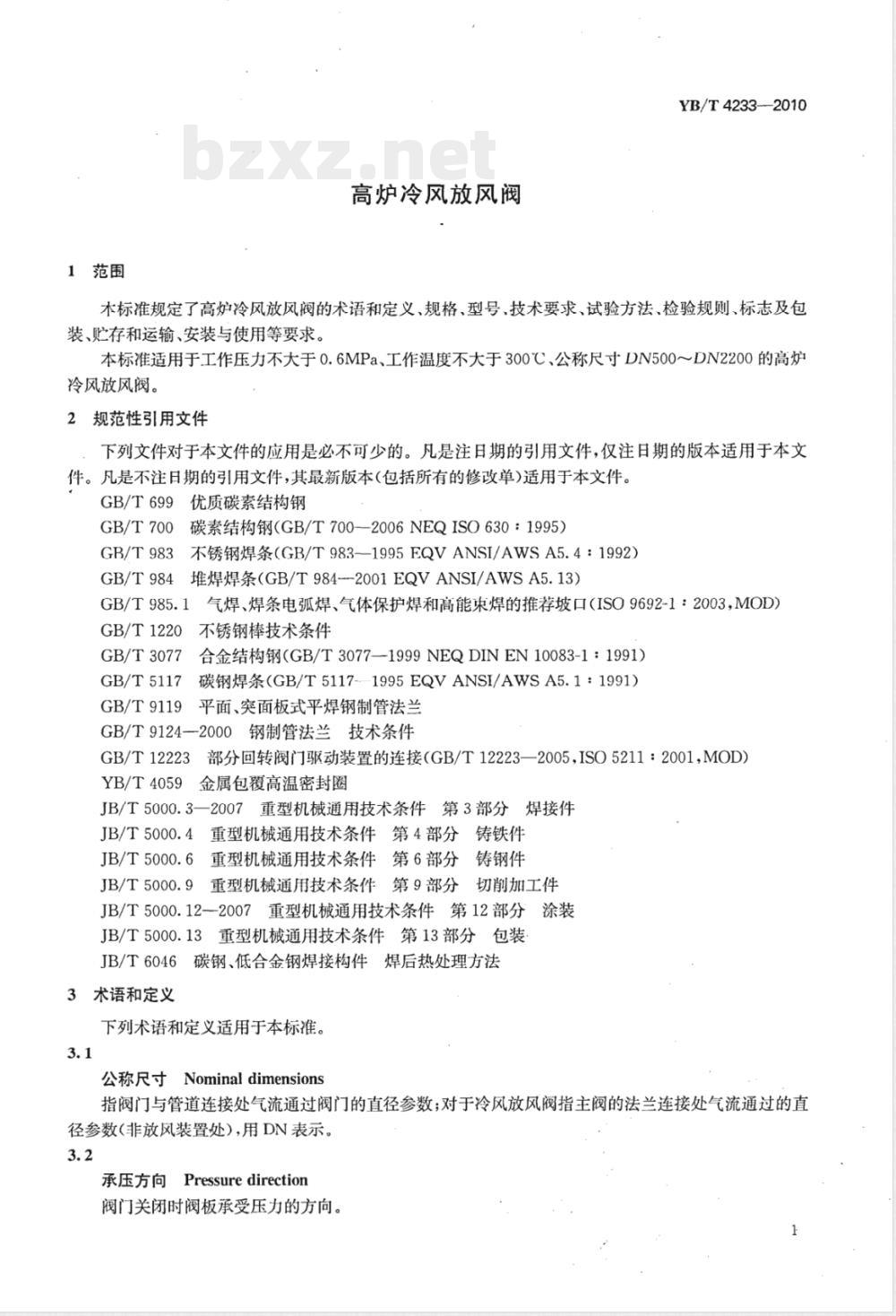

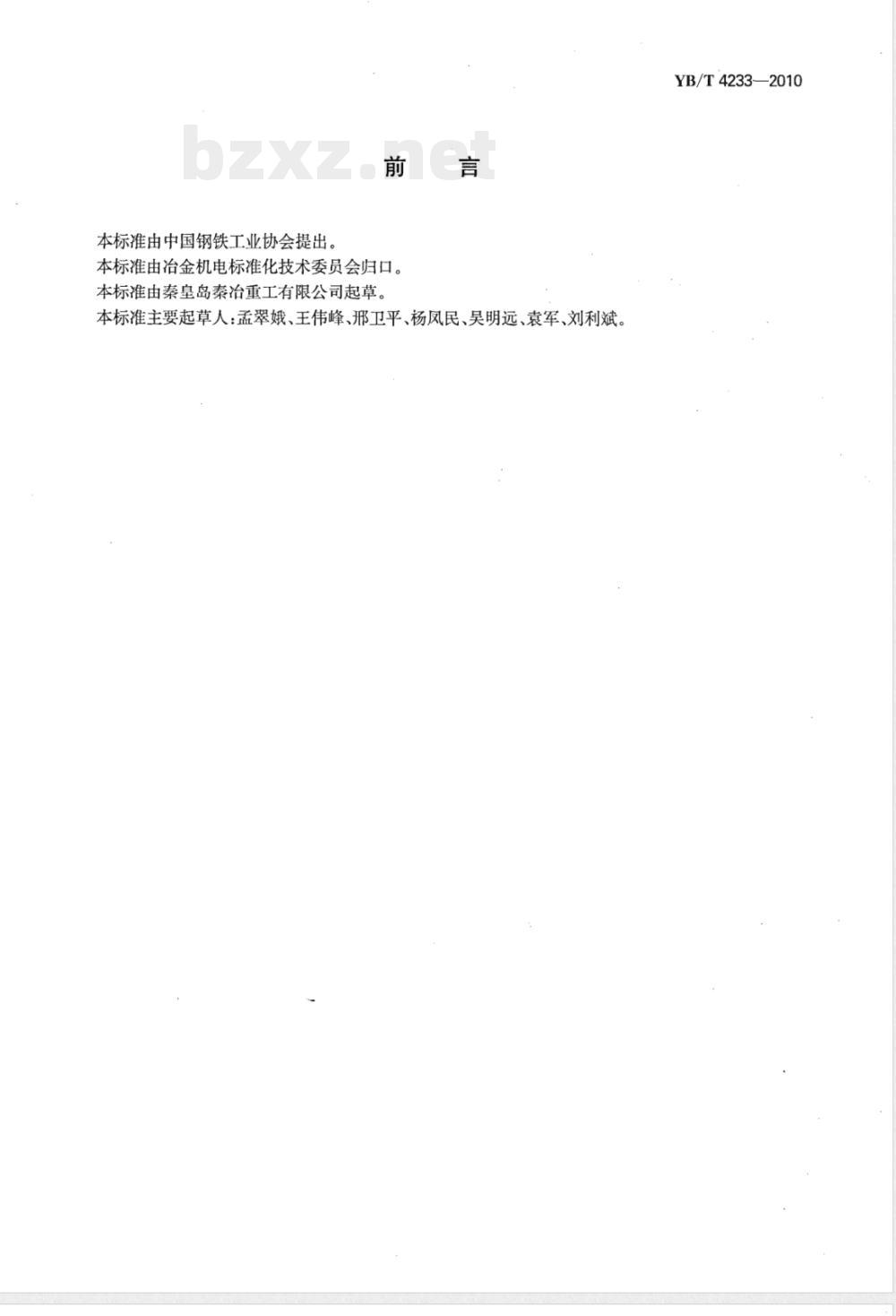

ICS 77.140.99 H99 中华人民共和国黑色冶金行业标准 YB/T 4233—2010 高炉冷风放风阀 Snort valve for BF 发布：2010-11-10 实施：2011-03-01 中华人民共和国工业和信息化部 发布 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准由秦皇岛秦冶重工有限公司起草。 主要起草人：孟翠娥、王伟峰、邢卫平、杨凤民、吴明远、袁军、刘利斌。 1 范围 本标准规定了高炉冷风放风阀的术语和定义、规格、型号、技术要求、试验方法、检验规则、标志及包装、贮存和运输、安装与使用等要求。 本标准适用于工作压力不大于0.6MPa、工作温度不大于300℃、公称尺寸DN500～DN2200的高炉冷风放风阀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢（GB/T 700—2006 NEQ ISO 630:1995） GB/T 983 不锈钢焊条（GB/T 983—1995 EQV ANSI/AWS A5.4:1992） GB/T 984 堆焊焊条（GB/T 984—2001 EQV ANSI/AWS A5.13） GB/T 985.1 焊接坡口形式与尺寸（ISO 9692-1:2003 MOD） GB/T 1220 不锈钢棒技术条件 GB/T 3077 合金结构钢（GB/T 3077—1999 NEQ DIN EN 10083-1:1991） GB/T 5117 碳钢焊条（GB/T 5117—1995 EQV ANSI/AWS A5.1:1991） GB/T 9119 平面、突面板式平焊钢制管法兰 GB/T 9124—2000 钢制管法兰技术条件 GB/T 12223 部分回转阀门驱动装置连接（ISO 5211:2001 MOD） YB/T 4059 金属包覆高温密封圈 JB/T 5000.3—2007 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.4 重型机械通用技术条件 第4部分：铸铁件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T 5000.12—2007 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T 6046 碳钢、低合金钢焊接构件焊后热处理方法 3 术语和定义 3.1 公称尺寸 指阀门与管道连接处气流通过阀门的直径参数；对于冷风放风阀，指主阀法兰连接处气流通过的直径参数（非放风装置处），用DN表示。 3.2 承压方向 阀门关闭时阀板承受压力的方向。 3.3 最大工作压力 在设计工作温度下，阀门内腔承受的最高无冲击介质压力，由字母Pt后加圆整数字表示。 4 规格、型号 4.1 阀门公称尺寸（通径）优先选用：500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200。特殊要求可由供需双方协商确定。 4.2 阀门公称压力优先选用：0.4MPa、0.5MPa、0.6MPa，标记为PN4、PN5、PN6。 4.3 阀门结构长度优先选用：530、600、750、800、850、950、1000、1300、1400、1500、1600。 4.4 型号编制规则： QF □ □ DNXXXX 其中： DNXXXX——阀门公称尺寸（通径） 阀体材料代号：C（碳素钢焊接件，不标注）、G（铸钢件） 压力代号：4（PN4）、5（PN5）、6（PN6） 密封面材料代号：W（阀门本体材料） 结构形式代号：1（活塞式）、3（蝶阀式） 连接形式代号：4（法兰连接） 驱动方式代号：7（液动）、9（电动） QF为高炉冷风放风阀代号 4.5 型号示例： QF941W-4G DN800 表示电动、法兰连接、密封面材料为阀门本体材料、公称压力PN4、通径800mm的铸钢活塞式冷风放风阀。 QF943W-5 DN1700 表示电动、法兰连接、密封面材料为阀门本体材料、公称压力PN5、通径1700mm的冷风放风阀。
