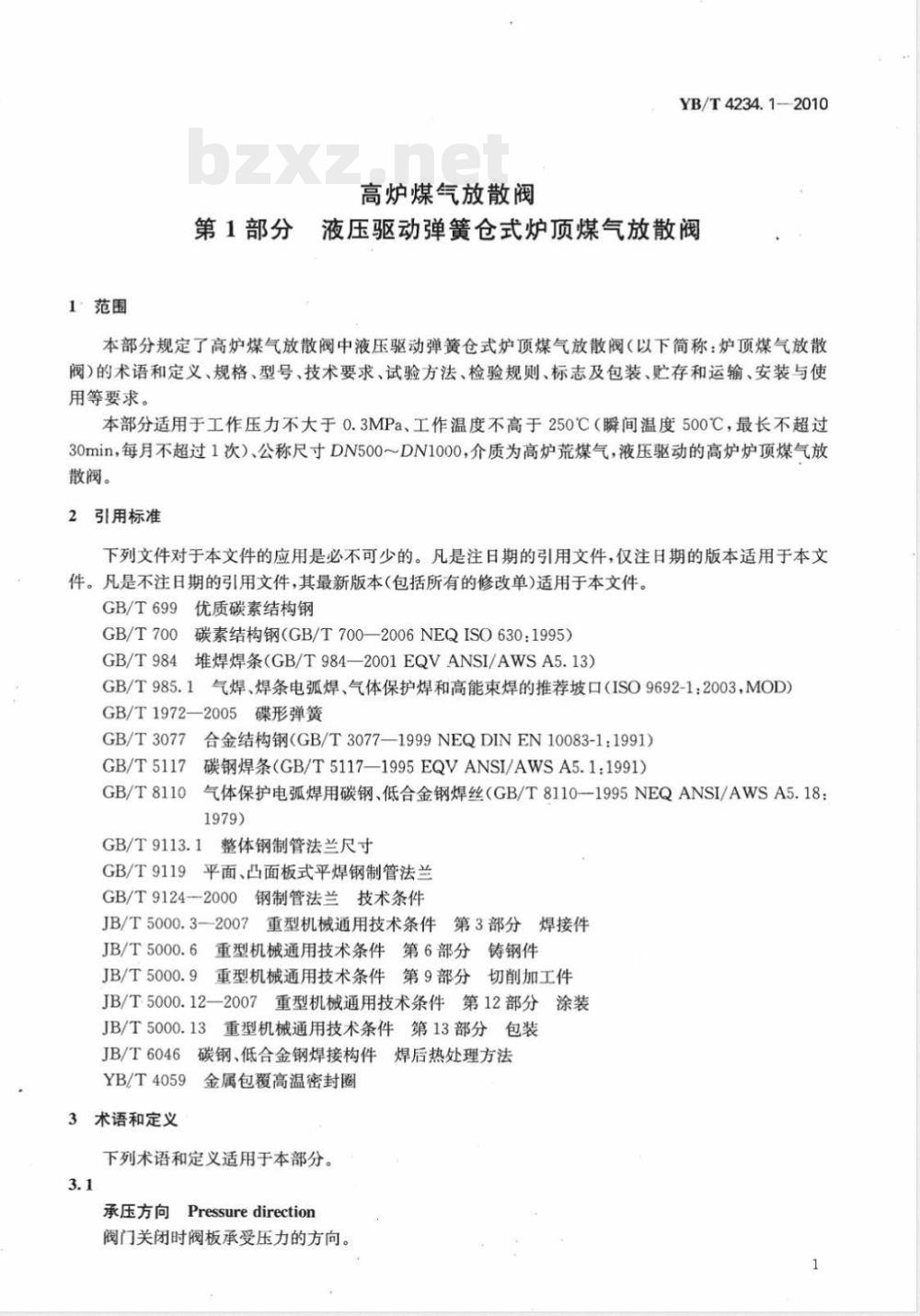

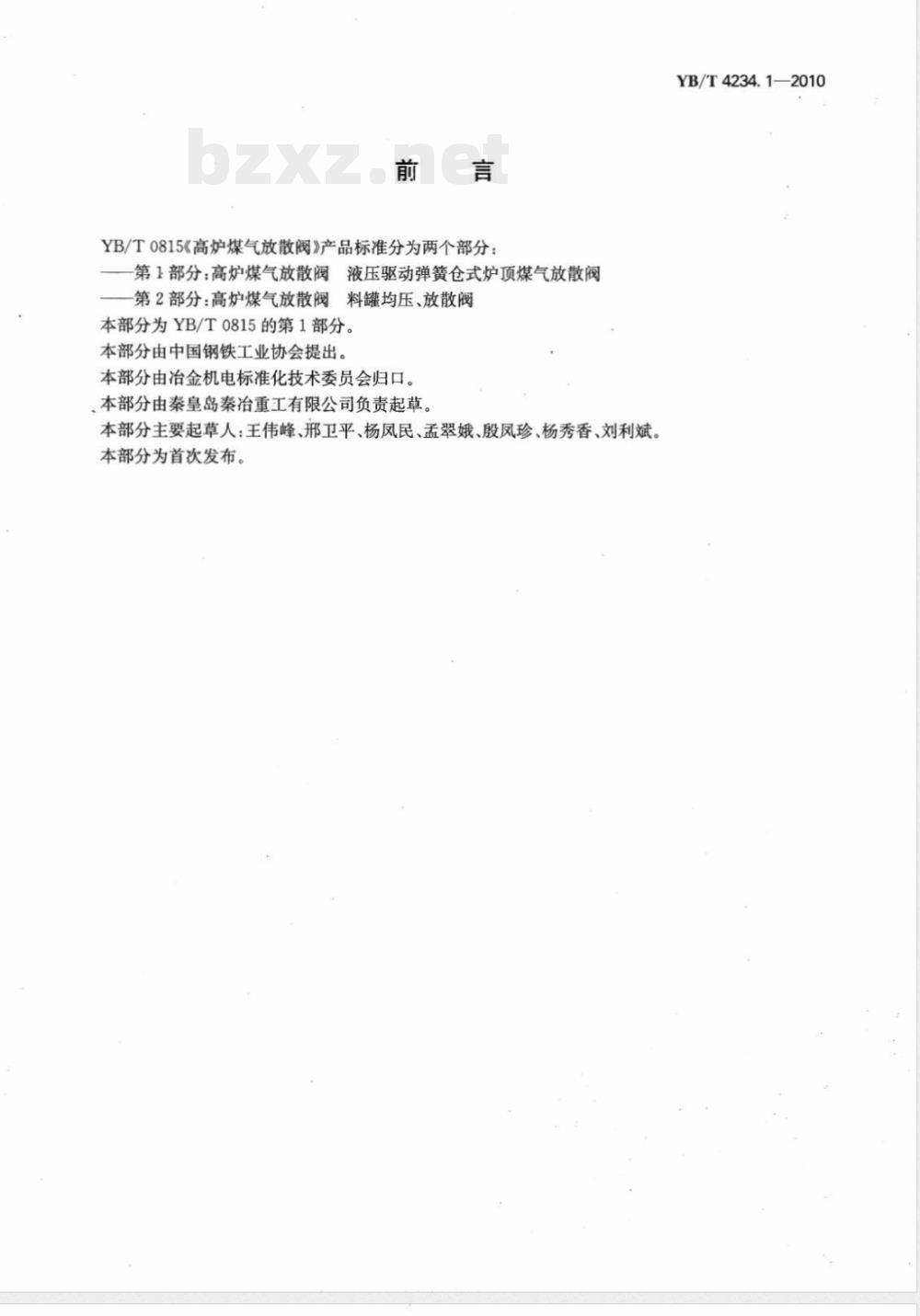

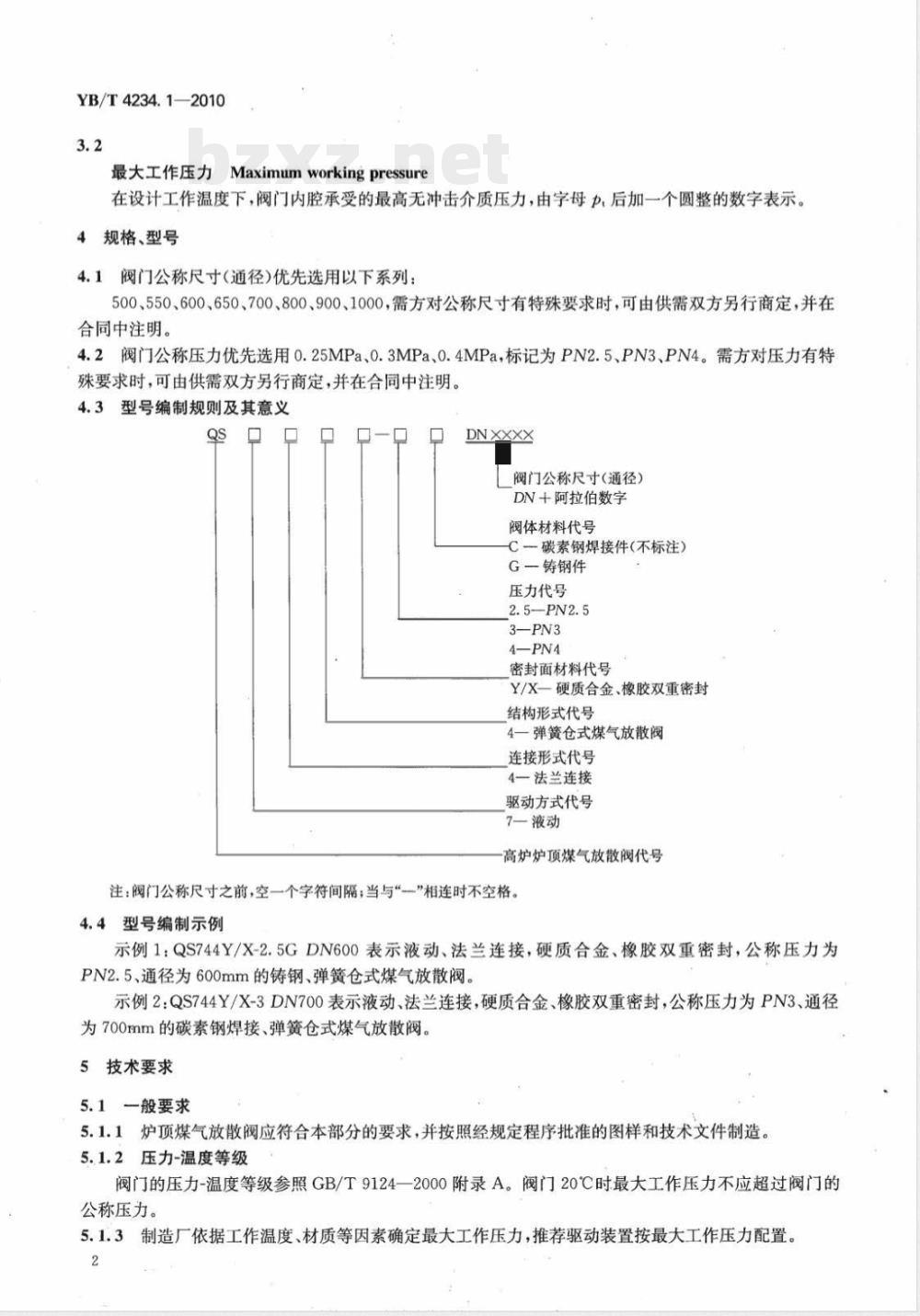

ICS 77.140.99 H99 中华人民共和国黑色冶金行业标准 YB/T 4234.1—2010 高炉煤气放散阀 第1部分 液压驱动弹簧仓式炉顶煤气放散阀 Gas bleed valve for BF — Part 1 Hydraulic drive with spring pressing type top gas bleed valve 2010-11-10发布 中华人民共和国工业和信息化部 2011-03-01实施 发布 前言 YB/T 0815《高炉煤气放散阀》产品标准分为两个部分： 第1部分：高炉煤气放散阀 液压驱动弹簧仓式炉顶煤气放散阀； 第2部分：高炉煤气放散阀 料罐均压、放散阀。 本部分为YB/T 0815的第1部分。 本部分由中国钢铁工业协会提出。 本部分由冶金机电标准化技术委员会归口。 本部分由秦皇岛秦冶重工有限公司负责起草。 本部分主要起草人：王伟峰、邢卫平、杨凤民、孟翠娥、殷凤珍、杨秀香、刘利斌。 本部分为首次发布。 1 范围 本部分规定了高炉煤气放散阀中液压驱动弹簧仓式炉顶煤气放散阀（以下简称炉顶煤气放散阀）的术语和定义、规格、型号、技术要求、试验方法、检验规则、标志及包装、贮存和运输、安装与使用等要求。 本部分适用于工作压力不大于0.3MPa、工作温度不高于250℃（瞬间温度500℃，最长不超过30min，每月不超过1次）、公称尺寸DN500～DN1000、介质为高炉荒煤气的液压驱动炉顶煤气放散阀。 2 引用标准 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢（GB/T 700—2006 NEQ ISO 630:1995） GB/T 984 堆焊焊条 GB/T 985.1 焊接坡口形式 GB/T 1972—2005 碟形弹簧 GB/T 3077 合金结构钢 GB/T 5117 碳钢焊条 GB/T 8110 气体保护电弧焊用焊丝 GB/T 9113.1 整体钢制管法兰尺寸 GB/T 9119 平面、凸面板式平焊钢制管法兰 GB/T 9124—2000 钢制管法兰技术条件 JB/T 5000.3—2007 重型机械通用技术条件 焊接件 JB/T 5000.6 重型机械通用技术条件 铸钢件 JB/T 5000.9 重型机械通用技术条件 切削加工件 JB/T 5000.12—2007 重型机械通用技术条件 涂装 JB/T 5000.13 重型机械通用技术条件 包装 JB/T 6046 焊接构件焊后热处理方法 YB/T 4059 金属包覆高温密封圈 3 术语和定义 3.1 承压方向 阀门关闭时阀板承受压力的方向。 3.2 最大工作压力 在设计工作温度下，阀门内腔承受的最高无冲击介质压力。 4 规格、型号 4.1 阀门公称尺寸（通径）优先选用：500、550、600、650、700、800、900、1000；特殊要求可由供需双方商定。 4.2 阀门公称压力优先选用：0.25MPa、0.3MPa、0.4MPa，标记为PN2.5、PN3、PN4。 4.3 型号编制规则及意义 QS □□□ DNXXXX 其中： DNXXXX为阀门公称尺寸； 阀体材料代号：C（碳素钢焊接件，不标注）、G（铸钢件）； 压力代号：2.5（PN2.5）、3（PN3）、4（PN4）； 密封面材料代号：Y/X（硬质合金、橡胶双重密封）； 结构形式代号：4（弹簧仓式煤气放散阀）； 连接形式代号：4（法兰连接）； 驱动方式代号：7（液动）； 高炉炉顶煤气放散阀代号。 注：阀门公称尺寸之前留空一个字符间隔。 4.4 型号编制示例 示例：QS744Y/X-2.5G DN600 表示液动、法兰连接、硬质合金与橡胶双重密封、PN2.5、公称尺寸DN600的炉顶煤气放散阀。
