本标准规定了球式热风炉用耐火球的术语和定义、分类及规格、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。 本标准适用于球式热风炉用耐火球。

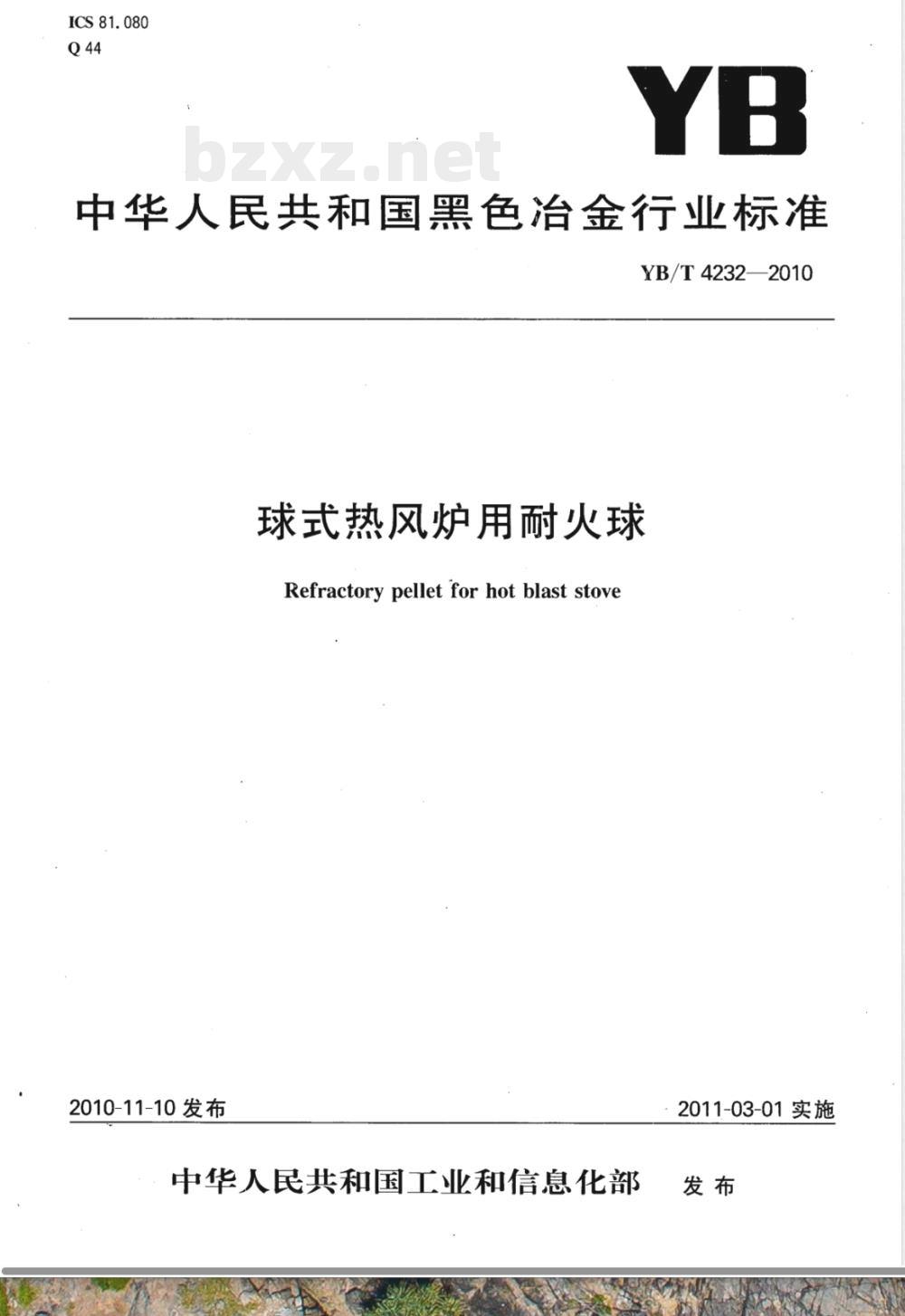

ICS81.080
中华人民共和国黑色治金行业标准YB/T4232—2010
球式热风炉用耐火球
Refractory pellet forhot blast stove2010-11-10 发布
中华人民共和国工业和信息化部2011-03-01实施

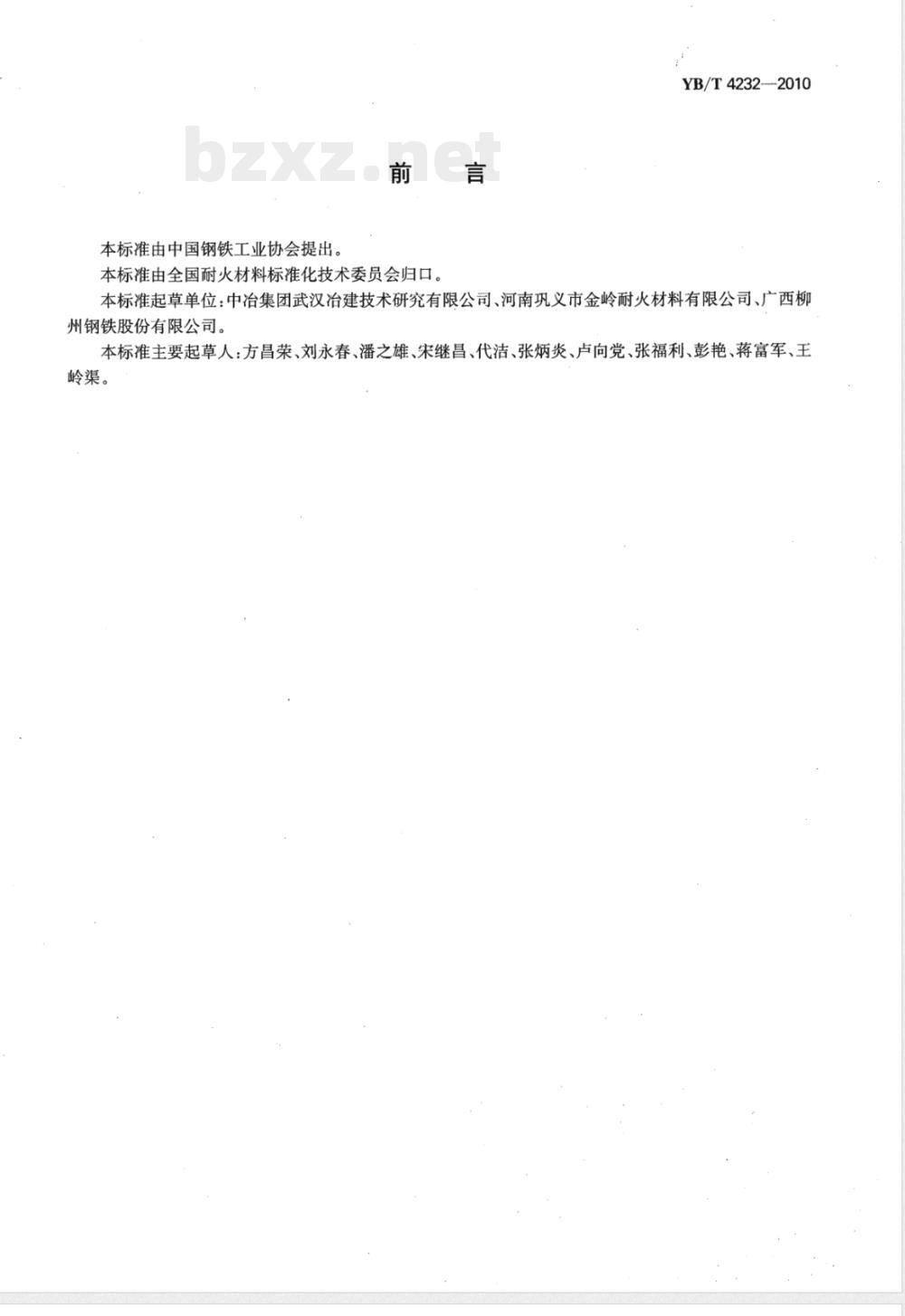

本标准由中国钢铁工业协会提出。前言
本标准由全国耐火材料标准化技术委员会归口。YB/T4232—-2010
本标准起草单位：中冶集团武汉冶建技术研究有限公司、河南巩义市金岭耐火材料有限公司、广西柳州钢铁股份有限公司。
本标准主要起草人：方昌荣、刘永春、潘之雄、宋继昌、代洁、张炳炎、卢向党、张福利、彭艳、蒋富军、王岭渠。

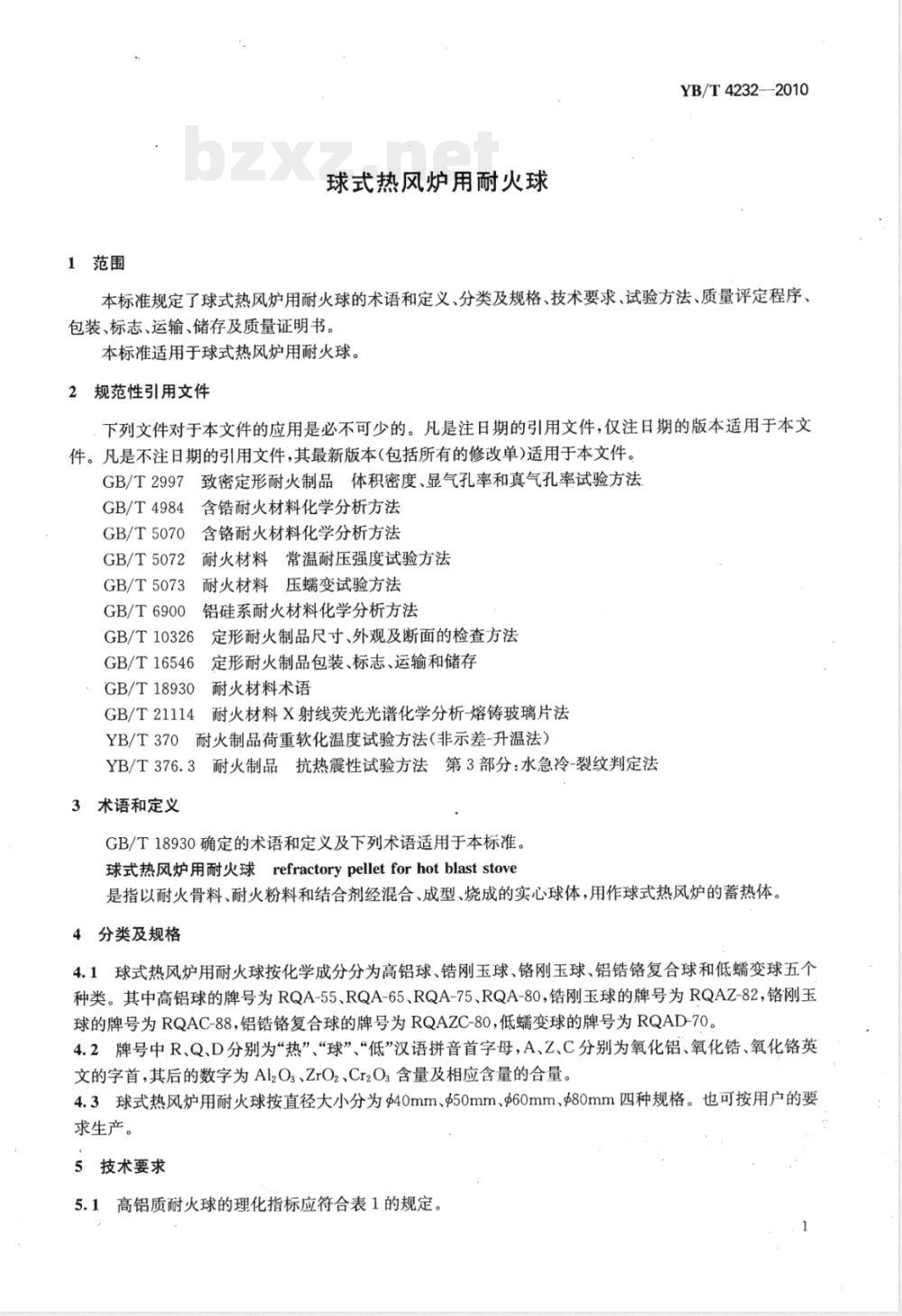

1范围
球式热风炉用耐火球
YB/T4232—2010
本标准规定了球式热风炉用耐火球的术语和定义、分类及规格、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。本标准适用于球式热风炉用耐火球。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2997致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T4984含锆耐火材料化学分析方法含铬耐火材料化学分析方法
GB/T5070
GB/T5072
耐火材料常温耐压强度试验方法耐火材料压蠕变试验方法
GB/T5073
GB/T6900
GB/T10326
铝硅系耐火材料化学分析方法
定形耐火制品尺寸、外观及断面的检查方法定形耐火制品包装、标志、运输和储存GB/T16546
GB/T18930
GB/T21114
耐火材料术语
耐火材料X射线荧光光谱化学分析-熔铸玻璃片法YB/T370耐火制品荷重软化温度试验方法（非示差-升温法）YB/T376.3耐火制品抗热震性试验方法第3部分：水急冷-裂纹判定法3术语和定义
GB/T18930确定的术语和定义及下列术语适用于本标准。球式热风炉用耐火球refractorypelletforhotblaststove是指以耐火骨料、耐火粉料和结合剂经混合、成型、烧成的实心球体，用作球式热风炉的蓄热体。4分类及规格
4.1球式热风炉用耐火球按化学成分分为高铝球、锆刚玉球、铬刚玉球、铝锆铬复合球和低蠕变球五个种类。其中高铝球的牌号为RQA-55、RQA-65、RQA-75、RQA-80，锆刚玉球的牌号为RQAZ-82，铬刚玉球的牌号为RQAC-88，铝锆铬复合球的牌号为RQAZC-80，低蠕变球的牌号为RQAD-70。4.2牌号中R、Q、D分别为“热”、“球”、“低”汉语拼音首字母，A、Z、C分别为氧化铝、氧化锆、氧化铬英文的字首，其后的数字为Al2O3、ZrO2、Cr2O3含量及相应含量的合量。4.3球式热风炉用耐火球按直径大小分为$40mm、$50mm、$60mm、$80mm四种规格。也可按用户的要求生产。
5技术要求

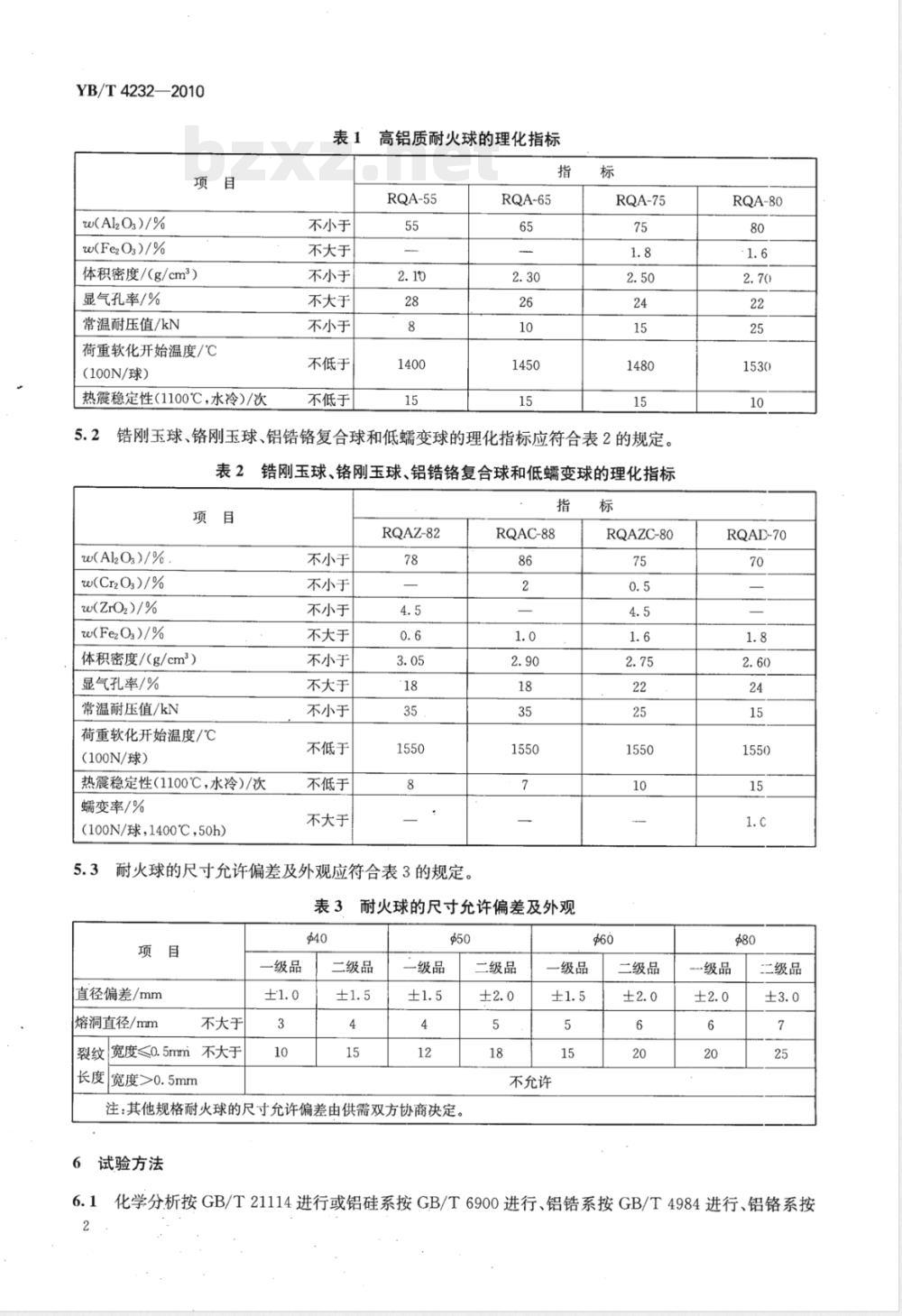

5.1高铝质耐火球的理化指标应符合表1的规定。YB/T4232—2010
w(Al2 O3) /%
w(Fe2 O3) /%
体积密度/（g/cm2）
显气孔率/%
常温耐压值/kN
荷重软化开始温度/℃
(100N/球）
热震稳定性(1100℃，水冷)/次
不小于
不大于
不小于
不大于
不小于
不低于
不低于
高铝质耐火球的理化指标
RQA-55
RQA-65
RQA-75
锆刚玉球、铬刚玉球、铝锆铬复合球和低蠕变球的理化指标应符合表2的规定5.2
表2锆刚玉球、铬刚玉球、铝锆铬复合球和低蠕变球的理化指标项目
w(Al20)/%
w(Cr2 O3) /%
w(ZrO2) /%
w(Fe2O)/%
体积密度/(g/cm2）
显气孔率/%
常温耐压值/kN
荷重软化开始温度/℃
（100N/球）
热震稳定性（1100℃，水冷）/次蠕变率/%
（100N/球，1400℃，50h）
不小于
不小于
不小于
不大于
不小于
不大于
不小于
不低于
不低于
不大于
RQAZ-82
耐火球的尺寸允许偏差及外观应符合表3的规定。指
RQAC-88
表3耐火球的尺寸允许偏差及外观项目
直径偏差/mm
熔洞直径/mm
不大于
裂纹宽度<0.5mm不大于
长度宽度>0.5mm
一级品
二级品
一级品
二级品
-级品
不允许
注：其他规格耐火球的尺寸允许偏差由供需双方协商决定。6
试验方法bzxz.net
RQAZC-80
二级品
RQA-80
RQAD-70
一级品
二级品
化学分析按GB/T21114进行或铝硅系按GB/T6900进行、铝错系按GB/T4984进行、铝铬系按2
GB/T5070进行。

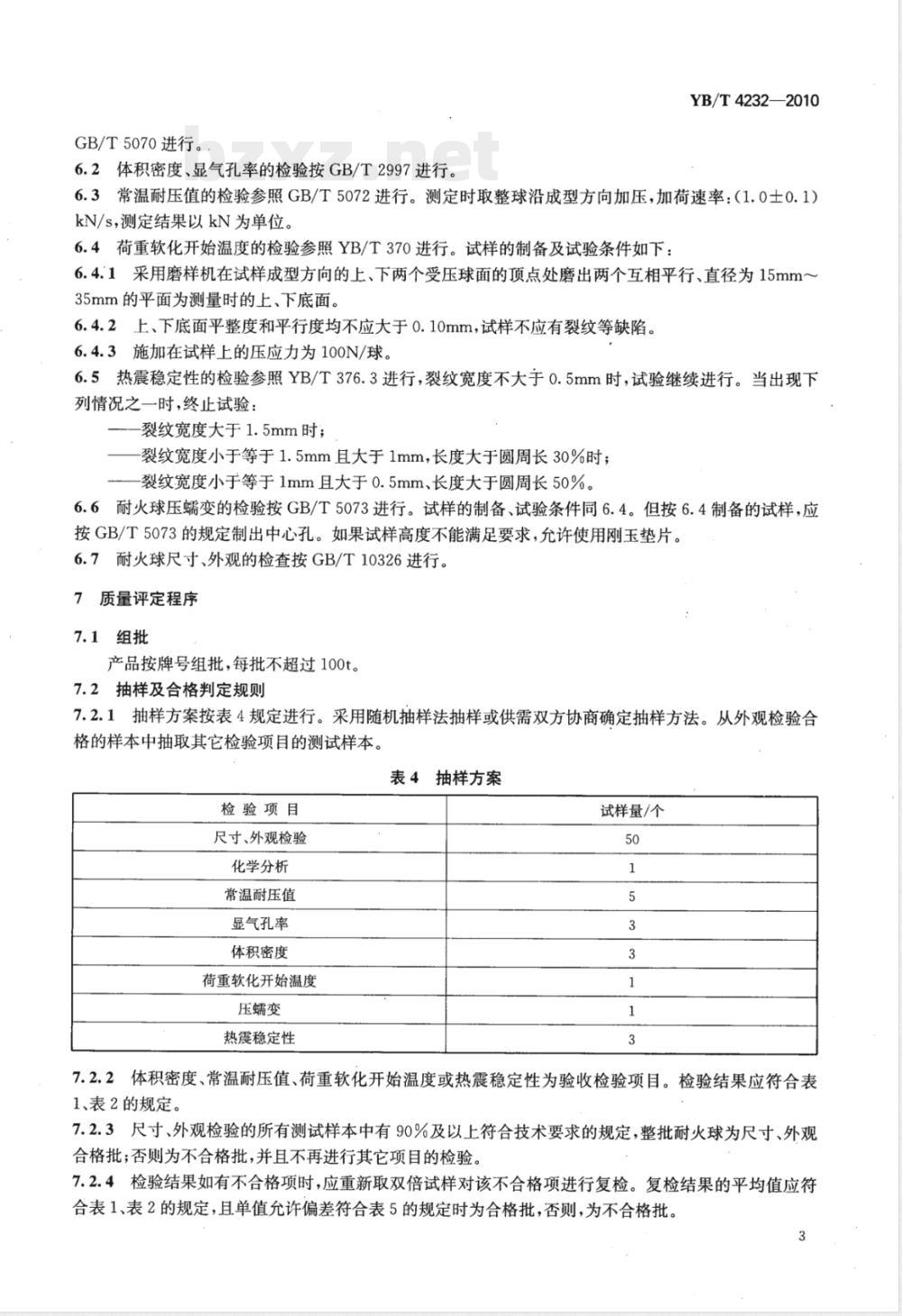

6.2体积密度、显气孔率的检验按GB/T2997进行，YB/T 4232—2010
6.3常温耐压值的检验参照GB/T5072进行。测定时取整球沿成型方向加压，加荷速率：（1.0士0.1）kN/s,测定结果以kN为单位。
6.4荷重软化开始温度的检验参照YB/T370进行。试样的制备及试验条件如下：6.4.1采用磨样机在试样成型方向的上、下两个受压球面的项点处磨出两个互相平行、直径为15mm~35mm的平面为测量时的上、下底面。6.4.2上、下底面平整度和平行度均不应大于0.10mm，试样不应有裂纹等缺陷。6.4.3施加在试样上的压应力为100N/球。6.5热震稳定性的检验参照YB/T376.3进行，裂纹宽度不大于0.5mm时，试验继续进行。当出现下列情况之一时，终止试验：
裂纹宽度大于1.5mm时；
裂纹宽度小于等于1.5mm且大于1mm，长度大于圆周长30%时；裂纹宽度小于等于1mm且大于0.5mm、长度大于圆周长50%。6.6耐火球压蠕变的检验按GB/T5073进行。试样的制备、试验条件同6.4。但按6.4制备的试样，应按GB/T5073的规定制出中心孔。如果试样高度不能满足要求，允许使用刚玉垫片。6.7耐火球尺寸、外观的检查按GB/T10326进行。7质量评定程序
7.1组批
产品按牌号组批，每批不超过100t。7.2抽样及合格判定规则
7.2.1抽样方案按表4规定进行。采用随机抽样法抽样或供需双方协商确定抽样方法。从外观检验合格的样本中抽取其它检验项目的测试样本。表4抽样方案
检验项目
尺寸、外观检验
化学分析
常温耐压值
显气孔率
体积密度
荷重软化开始温度
压蠕变
热震稳定性
试样量/个
7.2.2体积密度、常温耐压值、荷重软化开始温度或热震稳定性为验收检验项目。检验结果应符合表1、表2的规定。
7.2.3尺寸、外观检验的所有测试样本中有90%及以上符合技术要求的规定，整批耐火球为尺寸、外观合格批；否则为不合格批，并且不再进行其它项目的检验。7.2.4检验结果如有不合格项时，应重新取双倍试样对该不合格项进行复检。复检结果的平均值应符合表1、表2的规定，且单值允许偏差符合表5的规定时为合格批，否则，为不合格批。3
YB/T4232—2010
体积密度
常温耐压值
荷重软化开始温度
热震稳定性
表5复检时验收项目的允许偏差
包装、标志、运输、储存及质量证明书耐火球的包装、标志、运输和储存按GB/T16546进行，允许偏差
—0.05g/cm3
-20℃
耐火球发出时应附有质量监督部门签发的质量证明书，载明供方名称、需方名称、合同号、发货日期、标准编号、产品名称、牌号、批号、尺寸、外观及理化指标等内容。中华人民共和国黑色冶金
行业标准
球式热风炉用耐火球
YB/T4232--2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×12301/16印张0.75字数14千字2011年2月第一版2011年2月第一次印刷*
统一书号：155024·336
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
