本标准规定了电梯门机用钢丝绳的制造和检测的技术要求、检验、验收、包装、标志、运输、贮存和质量证明书。

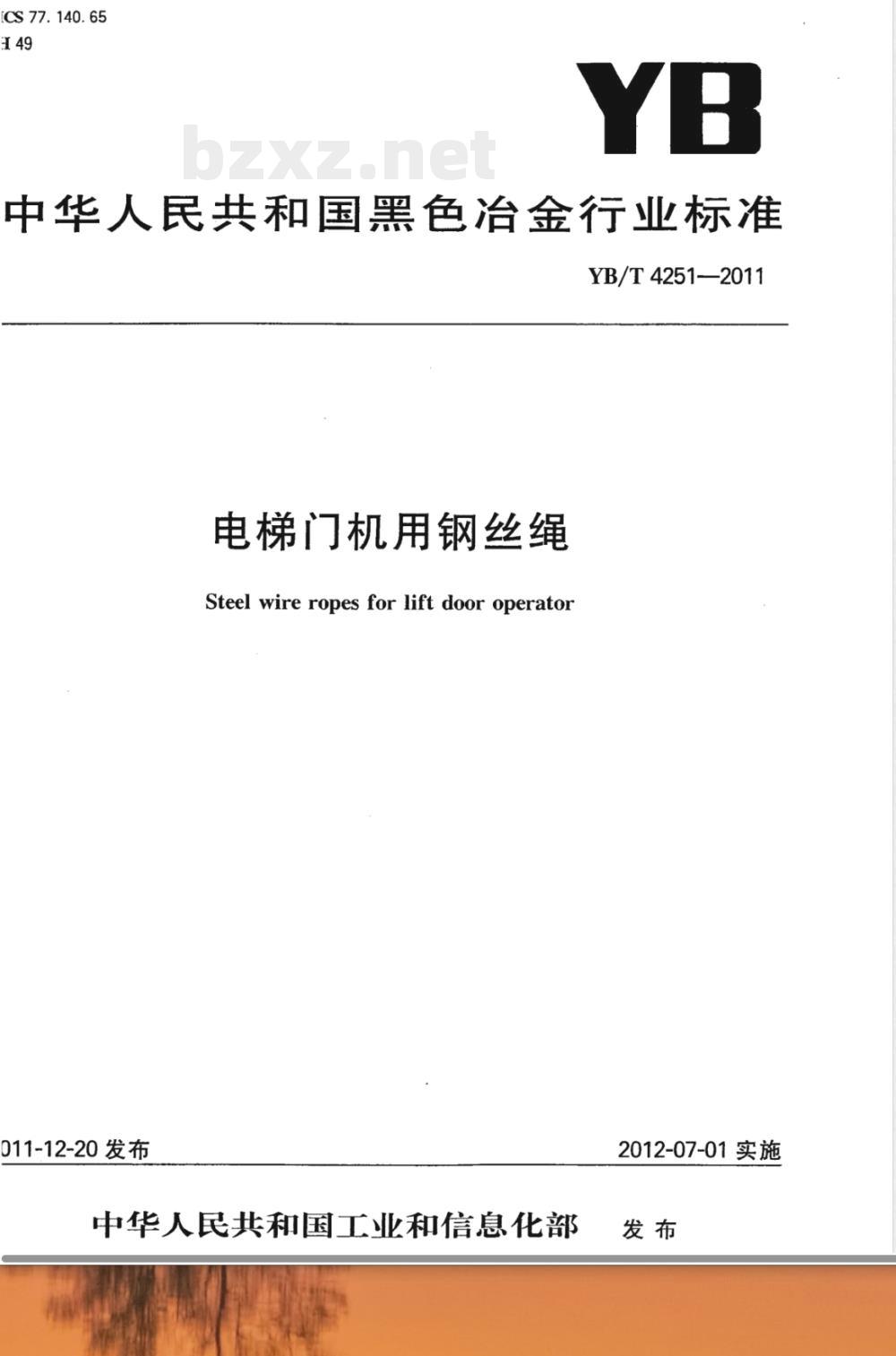

[CS 77. 140.65
中华人民共和国黑色冶金行业标准YB/T4251—2011
电梯门机用钢丝绳
Steel wire ropes for lift door operator011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

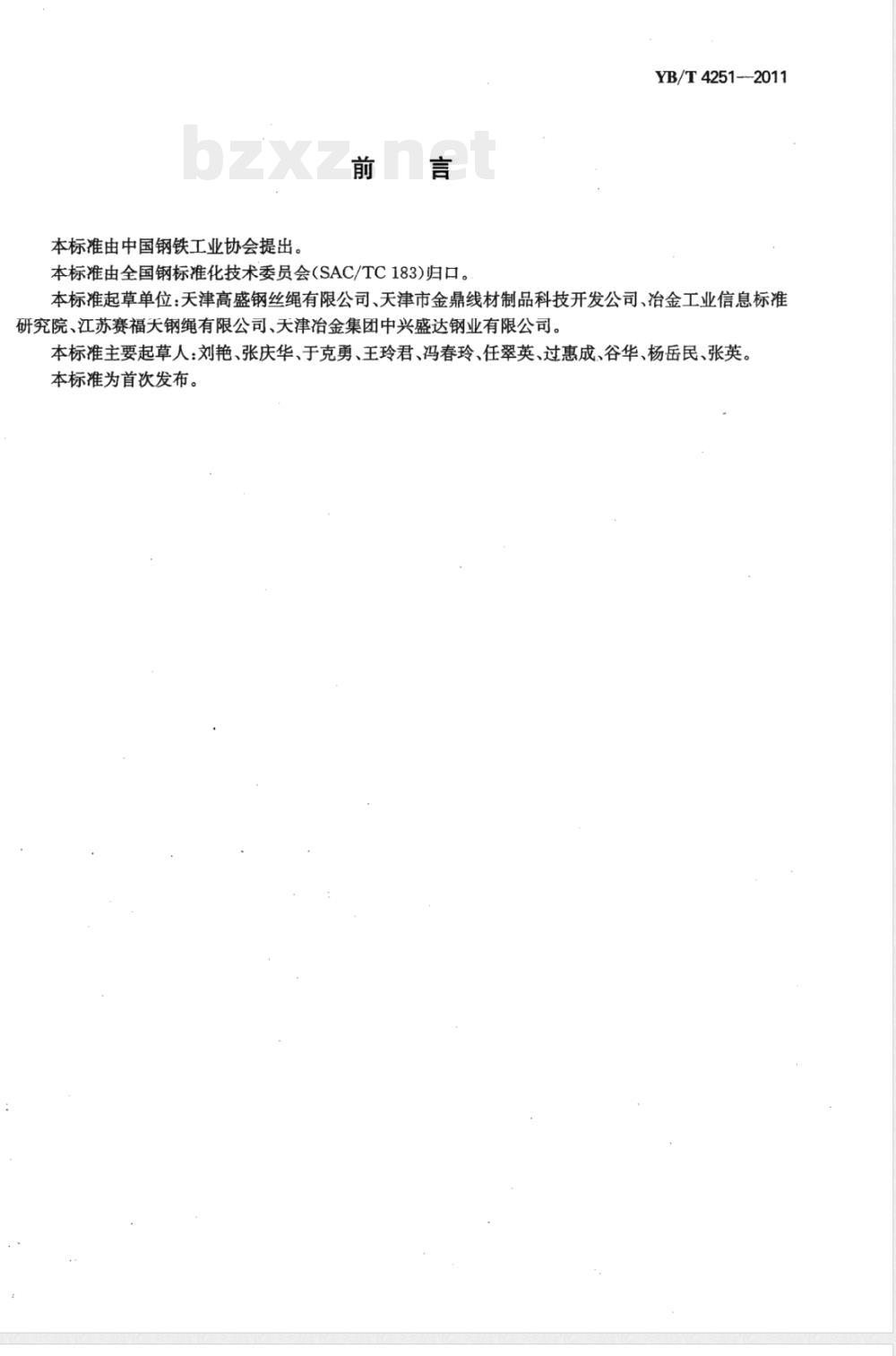

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会(SAC/TC183)归口。YB/T4251--2011
本标准起草单位：天津高盛钢丝绳有限公司、天津市金鼎线材制品科技开发公司、冶金工业信息标准研究院、江苏赛福天钢绳有限公司、天津冶金集团中兴盛达钢业有限公司。本标准主要起草人：刘艳、张庆华、于克勇、王玲君、冯春玲、任翠英、过惠成、谷华、杨岳民、张英。本标准为首次发布。

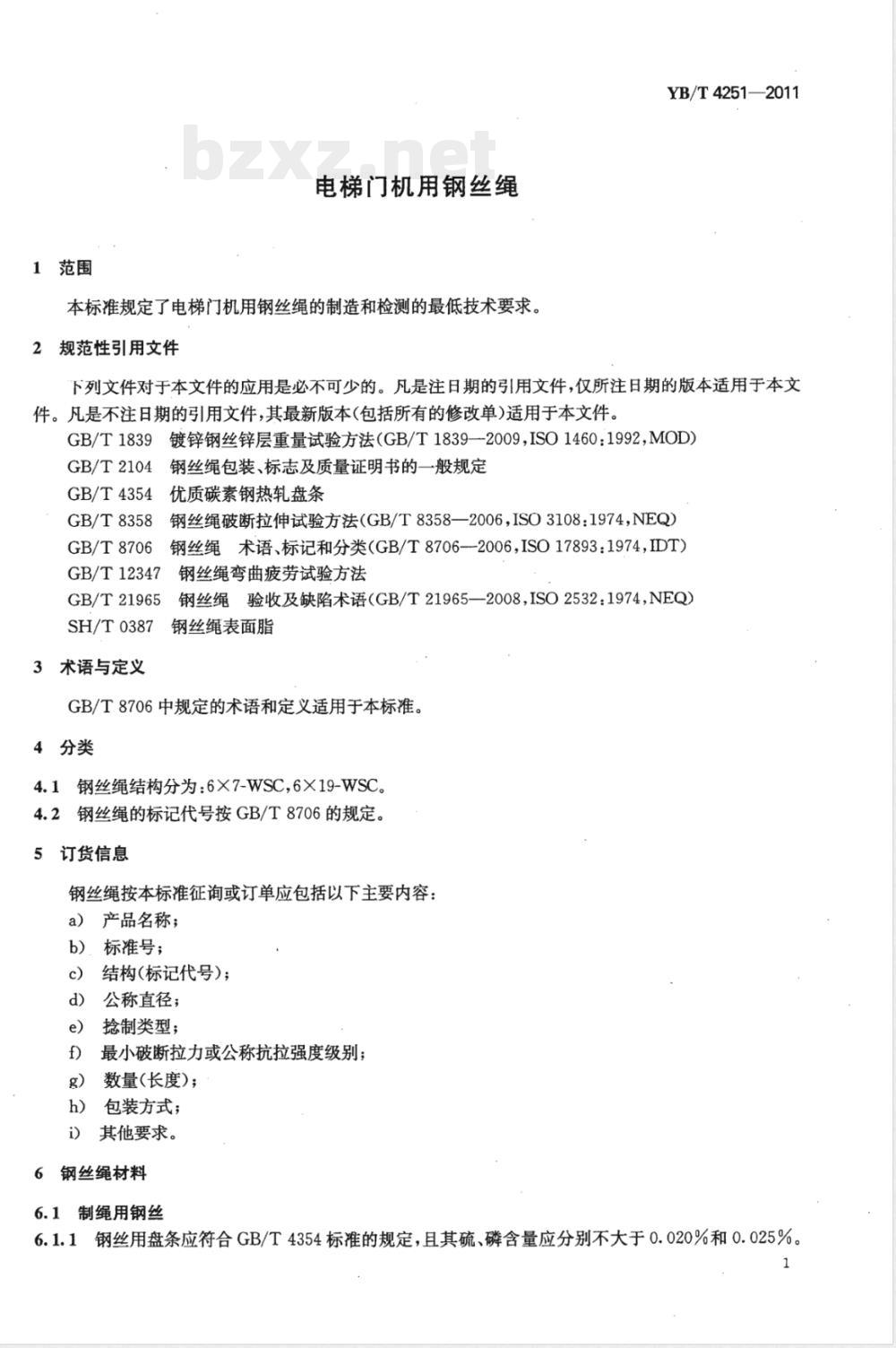

电梯门机用钢丝绳
本标准规定了电梯门机用钢丝绳的制造和检测的最低技术要求。2规范性引用文件
YB/T 4251—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T1839
GB/T2104
镀锌钢丝锌层重量试验方法（GB/T1839—2009，ISO1460:1992MOD)钢丝绳包装、标志及质量证明书的一般规定GB/T4354
优质碳素钢热轧盘条
GB/T8358
钢丝绳破断拉伸试验方法（GB/T8358—2006，ISO3108：1974，NEQ)钢丝绳术语、标记和分类（GB/T8706--2006ISO17893：1974，IDT)GB/T8706
GB/T12347
GB/T21965
SH/T0387
3术语与定义
钢丝绳弯曲疲劳试验方法
钢丝绳验收及缺陷术语（GB/T21965—2008，ISO2532：1974，NEQ）钢丝绳表面脂
GB/T8706中规定的术语和定义适用于本标准。4分类
4.1钢丝绳结构分为：6X7-WSC,6X19-WSC。4.2钢丝绳的标记代号按GB/T8706的规定。5订货信息
钢丝绳按本标准征询或订单应包括以下主要内容：a）产品名称；
标准号；
结构(标记代号)；
d）公称直径；
捻制类型；
最小破断拉力或公称抗拉强度级别；数量(长度)；
包装方式；
其他要求。
6钢丝绳材料
6.1制绳用钢丝
6.1.1钢丝用盘条应符合GB/T4354标准的规定，且其硫、磷含量应分别不大于0.020%和0.025%。1
YB/T4251-2011

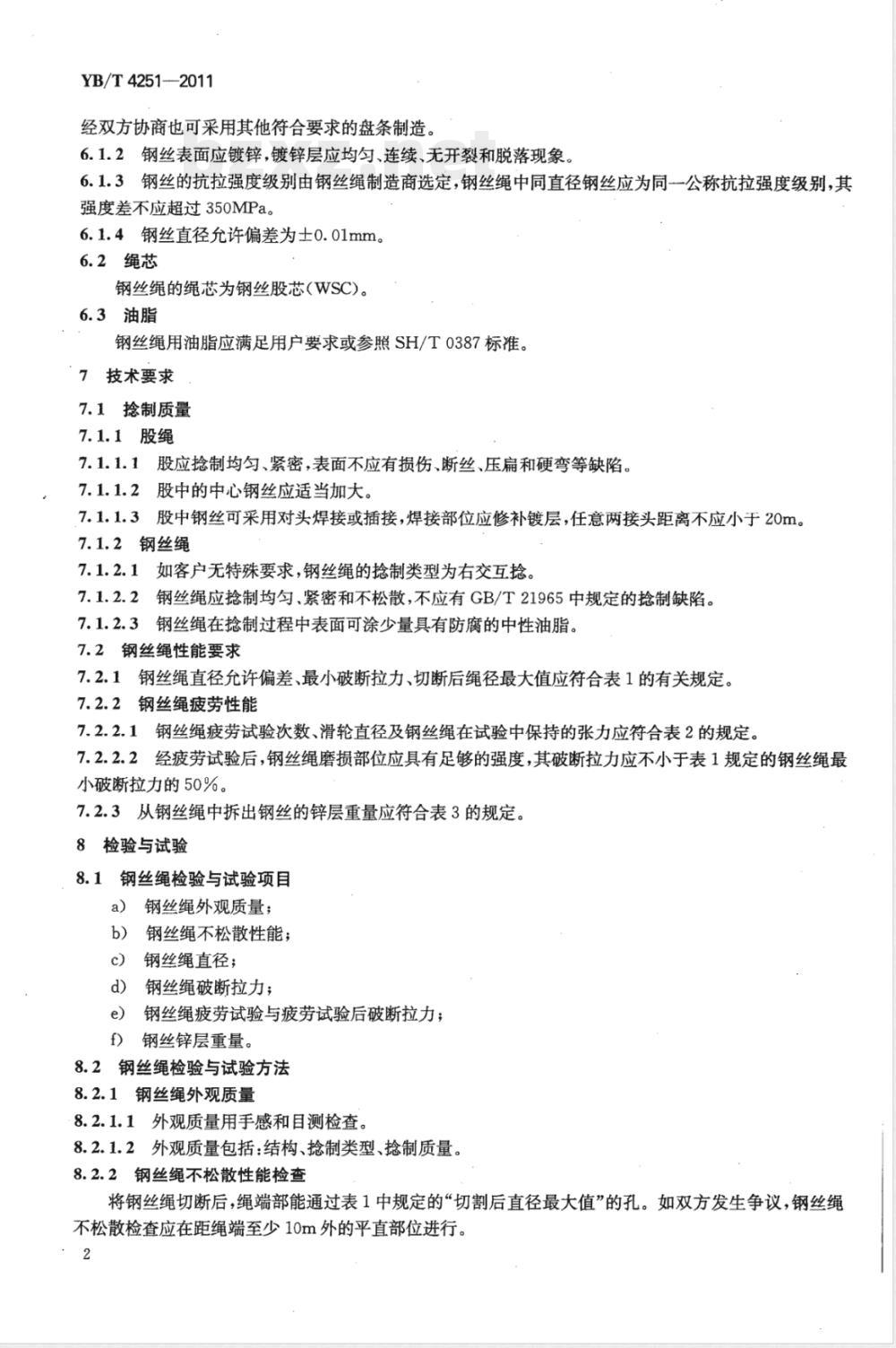

经双方协商也可采用其他符合要求的盘条制造。6.1.2钢丝表面应镀锌，镀锌层应均匀、连续、无开裂和脱落现象，6.1.3钢丝的抗拉强度级别由钢丝绳制造商选定，钢丝绳中同直径钢丝应为同一公称抗拉强度级别，其强度差不应超过350MPa。
6.1.4钢丝直径允许偏差为士0.01mm。6.2绳芯
钢丝绳的绳芯为钢丝股芯(WSC)。6.3油脂
钢丝绳用油脂应满足用户要求或参照SH/T0387标准。7技术要求
7.1抢制质量
7.1.1股绳
7.1.1.1股应抢制均匀、紧密，表面不应有损伤、断丝、压扁和硬弯等缺陷。7.1.1.2股中的中心钢丝应适当加大。7.1.1.3股中钢丝可采用对头焊接或插接，焊接部位应修补镀层，任意两接头距离不应小于20m。7.1.2钢丝绳
7.1.2.1如客户无特殊要求，钢丝绳的捻制类型为右交互捻。7.1.2.2钢丝绳应捻制均匀、紧密和不松散，不应有GB/T21965中规定的捻制缺陷。7.1.2.3钢丝绳在抢制过程中表面可涂少量具有防腐的中性油脂。7.2钢丝绳性能要求
7.2.1钢丝绳直径允许偏差、最小破断拉力、切断后绳径最大值应符合表1的有关规定。7.2.2钢丝绳疲劳性能
7.2.2.1钢丝绳疲劳试验次数、滑轮直径及钢丝绳在试验中保持的张力应符合表2的规定。7.2.2.2经疲劳试验后，钢丝绳磨损部位应具有足够的强度，其破断拉力应不小于表1规定的钢丝绳最小破断拉力的50%。
7.2.3从钢丝绳中拆出钢丝的锌层重量应符合表3的规定。8检验与试验
8.1钢丝绳检验与试验项目
钢丝绳外观质量；
钢丝绳不松散性能；
钢丝绳直径；
钢丝绳破断拉力；
钢丝绳疲劳试验与疲劳试验后破断拉力；f）
钢丝锌层重量。
8.2钢丝绳检验与试验方法
8.2.1钢丝绳外观质量
8.2.1.1外观质量用手感和目测检查。8.2.1.2外观质量包括：结构、抢制类型、捻制质量。8.2.2钢丝绳不松散性能检查
将钢丝绳切断后，绳端部能通过表1中规定的“切割后直径最大值”的孔。如双方发生争议，钢丝绳不松散检查应在距绳端至少10m外的平直部位进行。2
钢丝绳结构
6×19-WSC

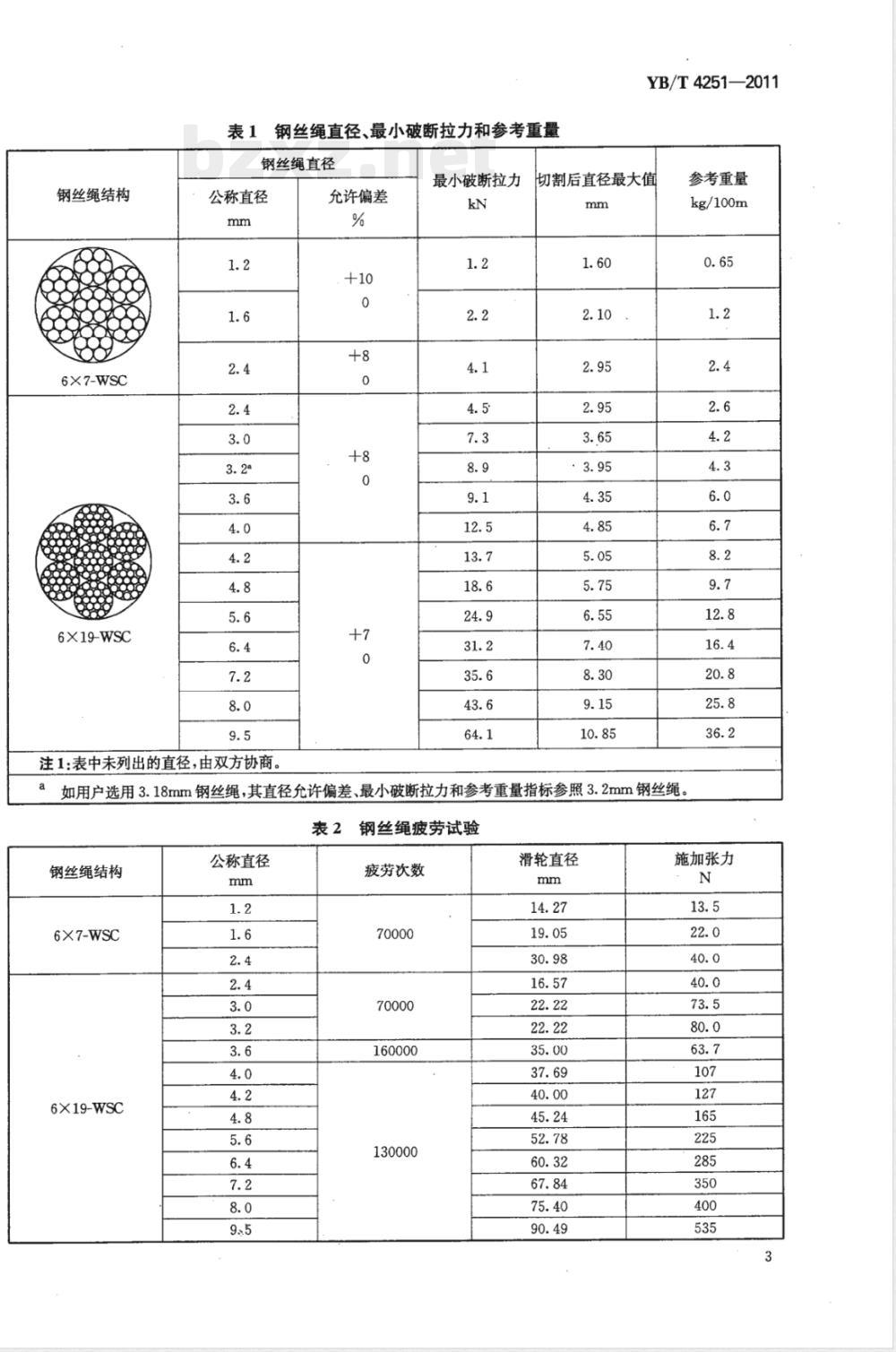

表1钢丝绳直径、最小破断拉力和参考重量钢丝绳直径
公称直径
注1：表中未列出的直径，由双方协商。允许偏差
最小破断拉力
YB/T4251—2011
切割后直径最大值
如用户选用3.18mm钢丝绳，其直径允许偏差、最小破断拉力和参考重量指标参照3.2mm钢丝绳。a
表2钢丝绳疲劳试验
钢丝绳结构
6X7-WSC
6×19-WSC
公称直径
疲劳次数
160000
130000
滑轮直径
参考重量
kg/100m
施加张力
YB/T4251—2011
钢丝直径
0.25~0.38
钢丝绳直径测量
表3钢丝锌层重量
钢丝绳直径应用宽度足以跨越两个相邻的股的量具测量，见图1。图1钢丝绳直径测量方法
锌层重量
钢丝绳直径测量时在距绳端至少10m的三个点上进行(每个点至少相距1m)，每个点在相互垂直方向测量两次，六次测量的平均值为钢丝绳实测直径。钢丝绳直径测量应在无张力下测量。8.2.4钢丝绳破断拉力试验
钢丝绳破断拉力试验按GB/T8358进行。8.2.5钢丝绳疲劳试验
钢丝绳疲劳试验按GB/T12347中平面单向弯曲疲劳方法进行试验，主要结构参数如下：疲劳试验的有效长度为350mm；
包角为90%；
弯曲疲劳频率为120次/min；
主动轮直径为400mm。
钢丝锌层重量试验
钢丝锌层重量试验按GB/T1839进行。9
检验规则
9.1检验
钢丝绳由制造商进行检验，需方有权依据本标准规定进行复验。9.2组批规则
钢丝绳应按批验收，每批应由同一结构、同一公称直径的钢丝绳组成。9.3取样数量
9.3.1钢丝绳应逐盘进行外观质量和直径检验。9.3.2每个制造长度钢丝绳取1个试样进行破断拉力试验。每批钢丝绳任取10%但不少于1个试样进行疲劳试验。9.3.34
YB/T4251—2011
9.3.4每批钢丝绳任取10%但不少于1个试样进行锌层重量试验。每个试样任拆一股，6×7-WSC应不少于6根钢丝，6×19-WSC应不少于9根钢丝。9.4钢丝绳中心股和中心丝不参加试验。9.5复验与判定规则
当初试不合格时应加倍取样复验不合格项目。若复验结果仍不合格，则应逐盘试验，合格盘交货。
包装、标志及质量证明书
钢丝绳包装、标志及质量证明书按GB/T2104的规定。中华人民共和国黑色冶金
行业标
电梯门机用钢丝绳wwW.bzxz.Net
YB/T4251-2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2012年3月第一次印刷
2012年3月第版
统一书号：155024·377
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
