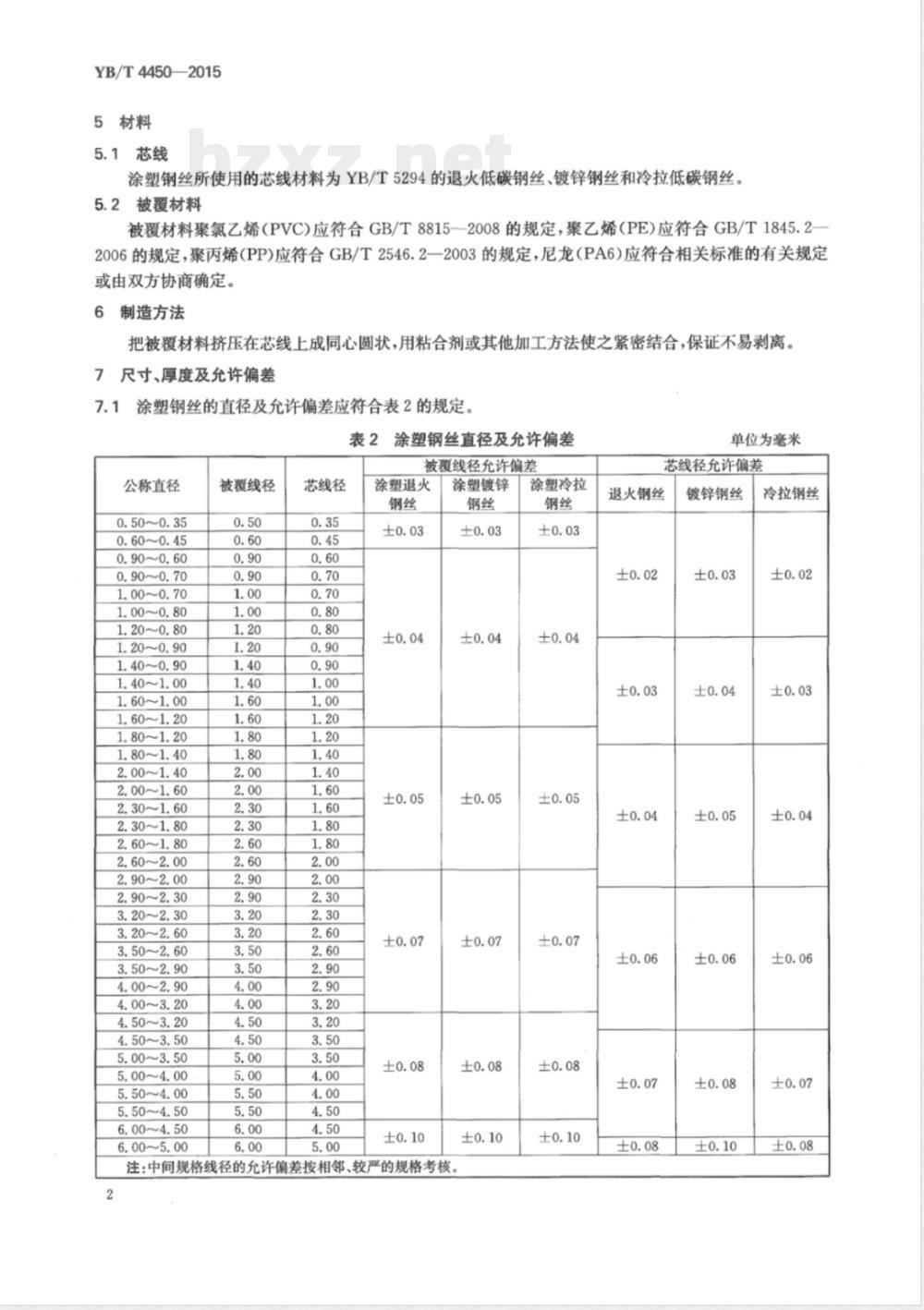

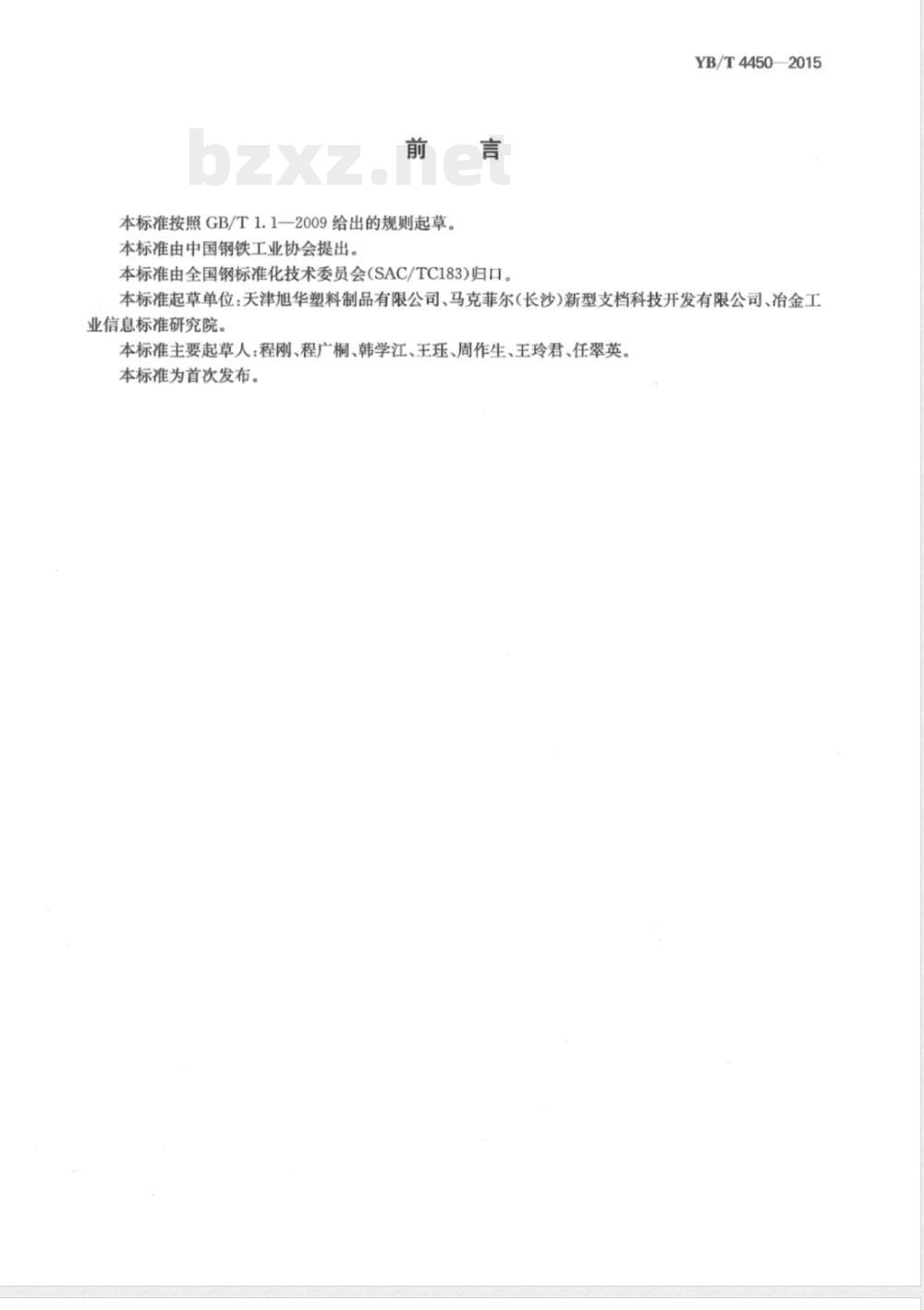

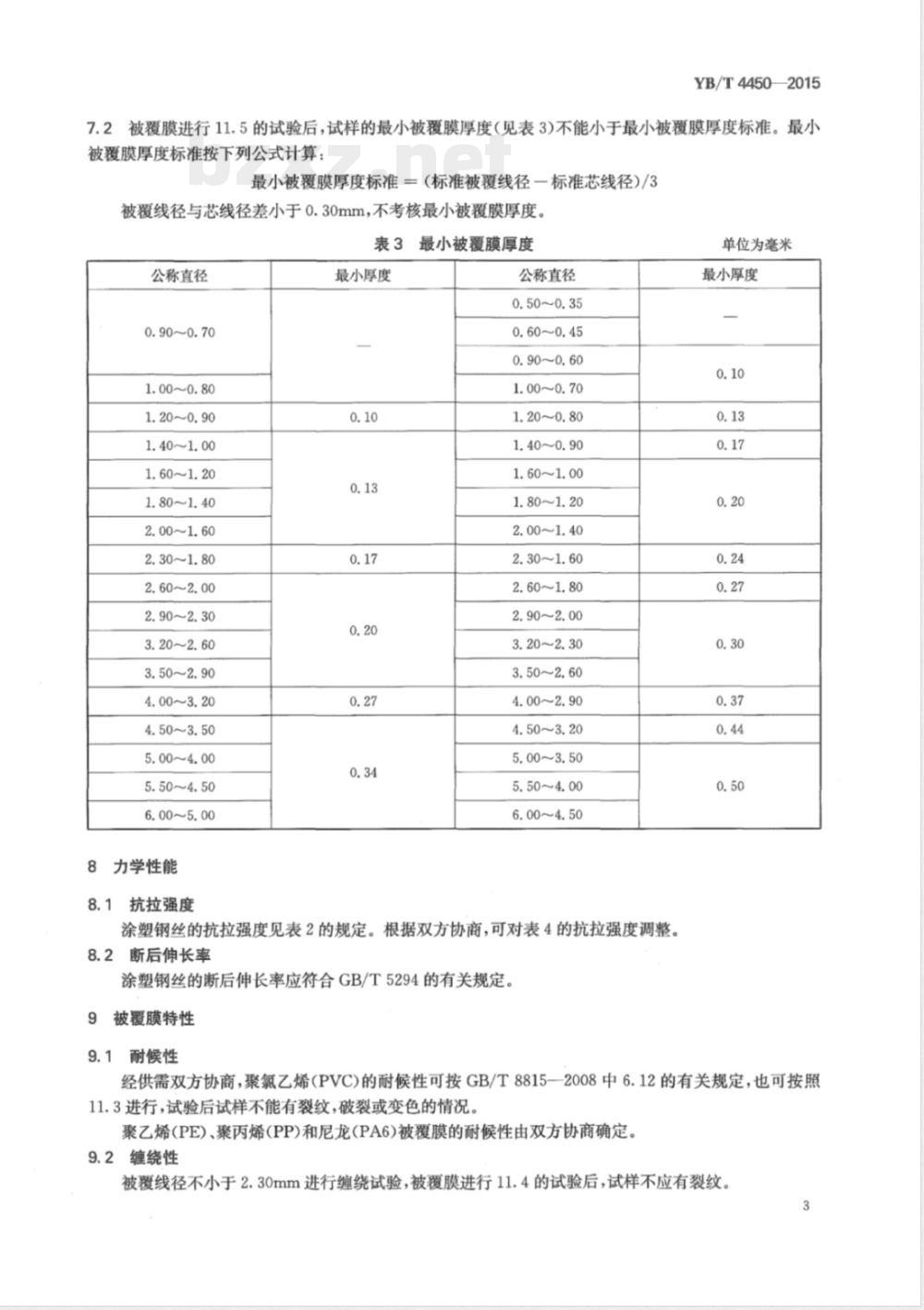

ICS 77.140.65 H49 YB/T 4450—2015 一般用途涂塑钢丝 Plastic coated steel wire for general purpose 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：天津旭华塑料制品有限公司、马克菲尔（长沙）新型支档科技开发有限公司、冶金工业信息标准研究院。 本标准主要起草人：程刚、程广桐、韩学江、王珏、周作生、王玲君、任翠英。 本标准为首次发布。 1 范围 本标准规定了一般用途涂塑钢丝的术语和定义、分类及代号、材料、制造方法、尺寸、厚度及允许偏差、力学性能、被覆膜特性、试验要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于一般编织网、捆绑等用途的被覆线径为0.50 mm～6.00 mm的一般用途涂塑钢丝（以下简称涂塑钢丝）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 1845.2—2006 塑料 聚乙烯（PE）模塑和挤出材料 第2部分：试样制备和性能测定 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2546.2—2003 塑料 聚丙烯（PP）模塑和挤出材料 第2部分：试样制备和性能测定 GB/T 2976 金属材料线材缠绕试验方法 GB/T 8815—2008 电线电缆用软聚氯乙烯塑料 YB/T 081 冶金技术标准的数值修约与检测数值的判定 YB/T 5294 低碳钢丝相关标准 3 术语和定义 3.1 涂塑钢丝 以聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）或尼龙（PA6）为主体的合成树脂，通过粘合剂或其他方法紧密包覆在钢丝表面的复合钢丝。 3.2 被覆膜 耐候性良好的合成树脂通过挤出成型机涂覆在芯线表面的固体保护层。 4 分类及代号 涂塑钢丝按芯线分为三类：涂塑退火钢丝、涂塑镀锌钢丝和涂塑冷拉钢丝。 按被覆材料分为PVC、PE、PP、PA6四种类型，对应代号如下： 涂塑退火钢丝：TA-V / TA-E / TA-P / TA-A 涂塑镀锌钢丝：SZ-V / SZ-E / SZ-P / SZ-A 涂塑冷拉钢丝：WCD-V / WCD-E / WCD-P / WCD-A 5 材料 5.1 芯线 芯线材料应符合YB/T 5294中退火低碳钢丝、镀锌钢丝或冷拉低碳钢丝要求。 5.2 被覆材料 PVC应符合GB/T 8815—2008规定；PE应符合GB/T 1845.2—2006；PP应符合GB/T 2546.2—2003；PA6应符合相关标准或双方协议。 6 制造方法 采用挤出工艺将被覆材料包覆在芯线上形成同心圆结构，并通过粘合剂或其他方法确保紧密结合，不易剥离。 7 尺寸、厚度及允许偏差 涂塑钢丝的公称直径及允许偏差应符合相应标准规定，覆盖范围为0.50 mm～6.00 mm。 （以下原表格数据因OCR缺失，仅保留结构信息） 被覆线径与公称直径分级对应不同规格系列，并规定允许偏差范围。
