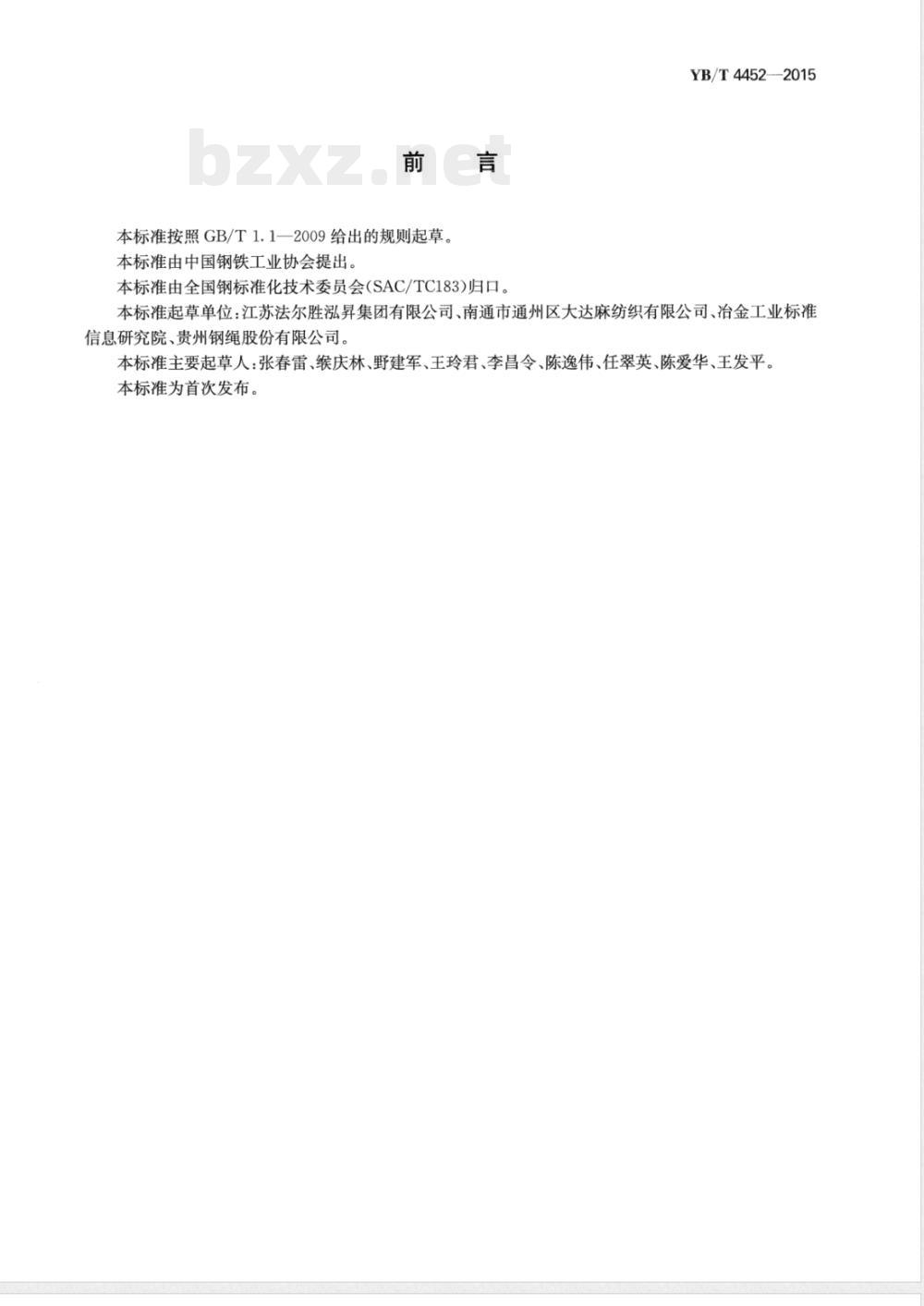

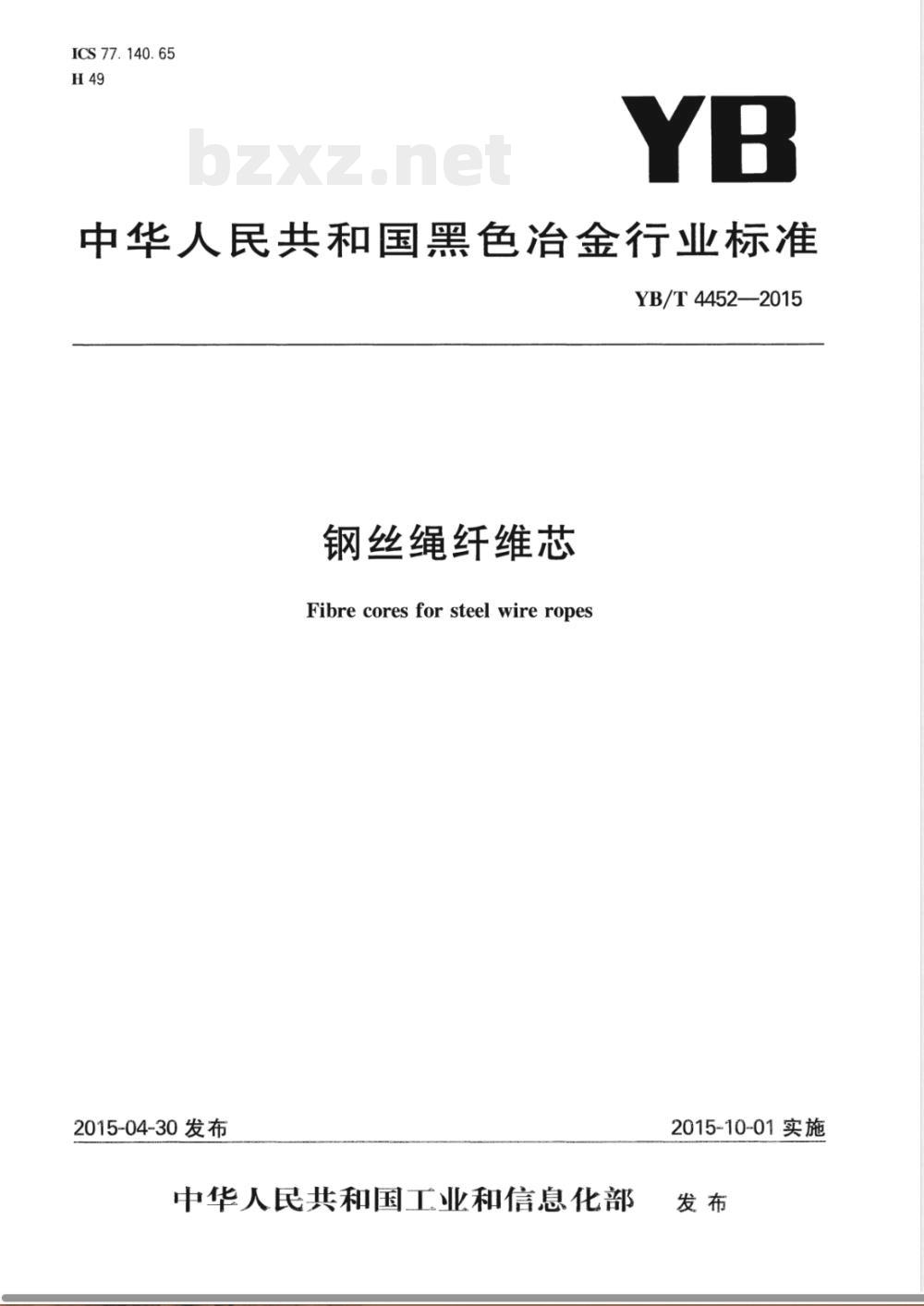

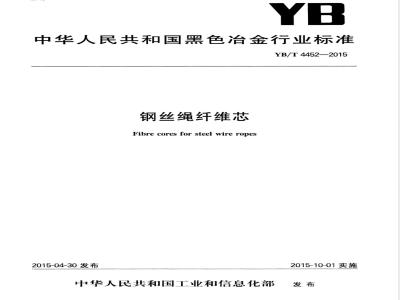

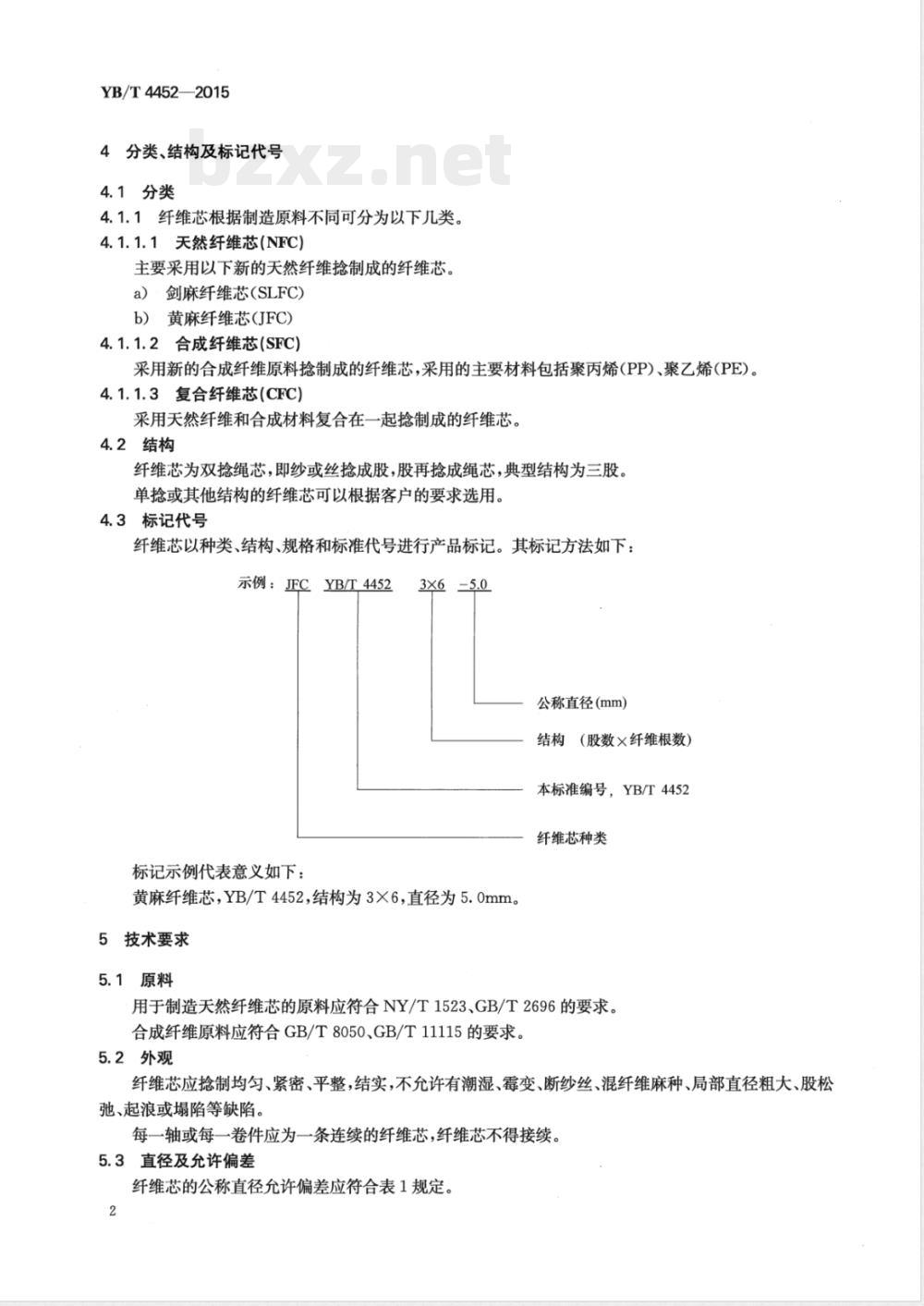

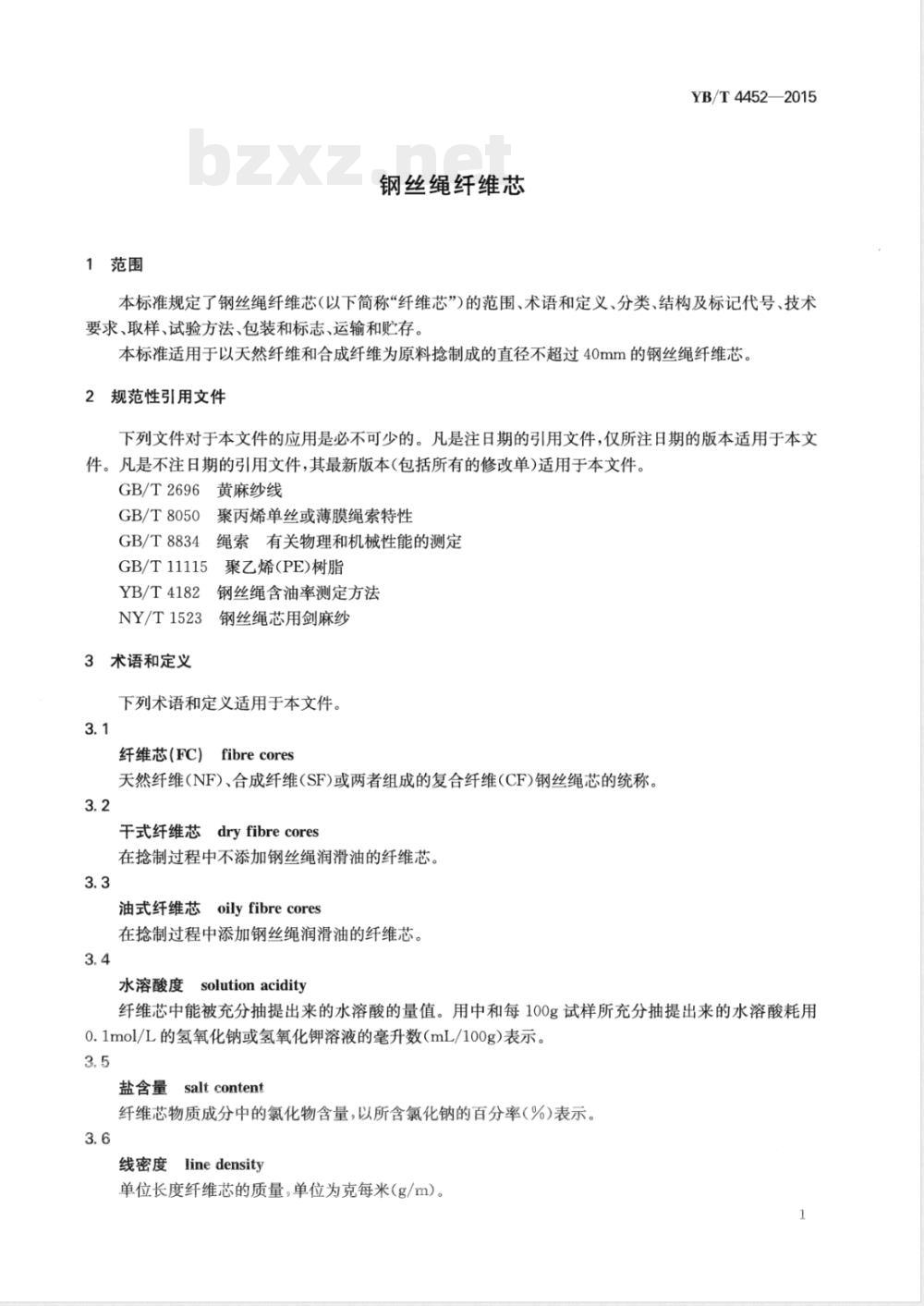

ICS 77.140.65 H49 YB/T 4452—2015 中华人民共和国黑色冶金行业标准 钢丝绳纤维芯 Fibre cores for steel wire ropes 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：江苏法尔胜泓昇集团有限公司、南通市通州区大达麻纺织有限公司、冶金工业标准信息研究院、贵州钢绳股份有限公司。 本标准主要起草人：张春雷、庆林、野建军、王玲君、李昌令、陈逸伟、任翠英、陈爱华、王发平。 本标准为首次发布。 1 范围 本标准规定了钢丝绳纤维芯（以下简称“纤维芯”）的范围、术语和定义、分类、结构及标记代号、技术要求、取样、试验方法、包装和标志、运输和贮存。 本标准适用于以天然纤维和合成纤维为原料捻制成的直径不超过40mm的钢丝绳纤维芯。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2696 黄麻纱线 GB/T 8050 聚丙烯单丝或薄膜绳索特性 GB/T 8834 绳索有关物理和机械性能的测定 GB/T 11115 聚乙烯（PE）树脂 YB/T 4182 钢丝绳含油率测定方法 NY/T 1523 钢丝绳芯用剑麻纱 3 术语和定义 3.1 纤维芯（FC） 由天然纤维（NF）、合成纤维（SF）或两者组成的复合纤维（CF）构成的钢丝绳芯统称。 3.2 干式纤维芯（dry fibre cores） 在捻制过程中不添加钢丝绳润滑油的纤维芯。 3.3 油式纤维芯（oily fibre cores） 在捻制过程中添加钢丝绳润滑油的纤维芯。 3.4 水溶酸度（solution acidity） 纤维芯中可抽提水溶酸的量，以中和100g试样所需0.1 mol/L氢氧化钠或氢氧化钾溶液的毫升数表示（mL/100g）。 3.5 盐含量（salt content） 纤维芯物质中的氯化物含量，以氯化钠质量分数表示（%）。 3.6 线密度（line density） 单位长度纤维芯的质量，单位为g/m。 4 分类、结构及标记代号 4.1 分类 纤维芯按制造原料分为： 4.1.1 天然纤维芯（NFC） 包括剑麻纤维芯（SLFC）和黄麻纤维芯（JFC）。 4.1.2 合成纤维芯（SFC） 采用聚丙烯（PP）、聚乙烯（PE）等合成材料捻制而成。 4.1.3 复合纤维芯（CFC） 由天然纤维与合成纤维复合捻制而成。 4.2 结构 纤维芯为双捻结构，即纱或丝捻成股，股再捻成绳芯，典型结构为三股。也可根据客户要求采用单捻或其他结构。 4.3 标记代号 纤维芯标记由种类、结构、规格及标准代号组成。示例如下： FC YB/T4452 3×6-5.0 表示黄麻纤维芯，结构为3×6，公称直径5.0mm。 5 技术要求 5.1 原料 天然纤维原料应符合NY/T 1523、GB/T 2696要求；合成纤维原料应符合GB/T 8050、GB/T 11115要求。 5.2 外观 纤维芯应均匀、紧密、平整，不得有潮湿、霉变、断纱丝、混纤维、局部粗大、松弛、起浪或塌陷等缺陷。每轴或每卷应为连续整体，不得接续。 5.3 直径及允许偏差 纤维芯公称直径允许偏差按不同种类分别规定（详见表1）。 5.4 线密度及允许偏差 5.4.1 线密度公称值按公式计算： β = D × C 其中：β为线密度（g/m），D为公称直径（mm），C为线密度系数。 不同材料的线密度系数按表2规定。
