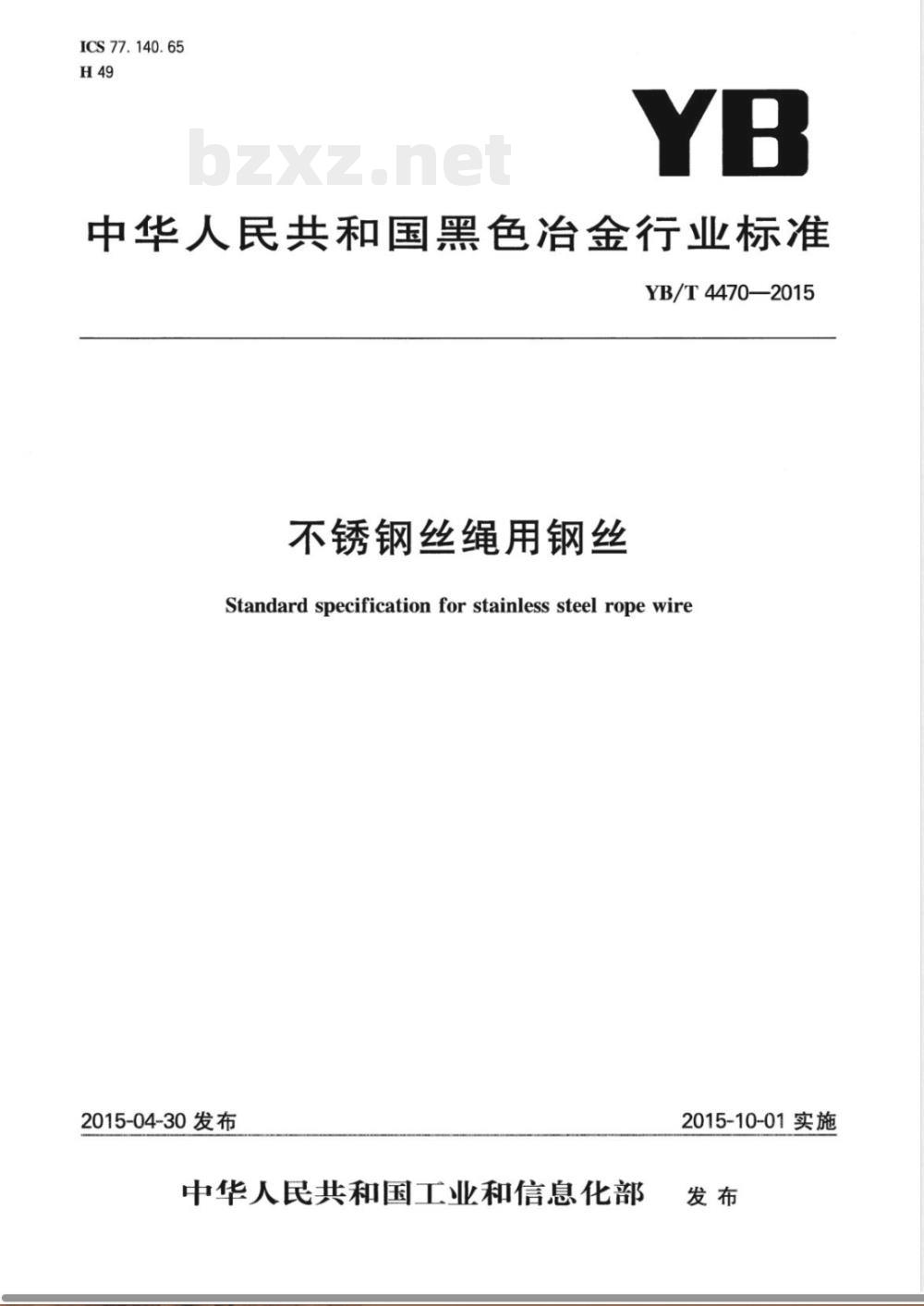

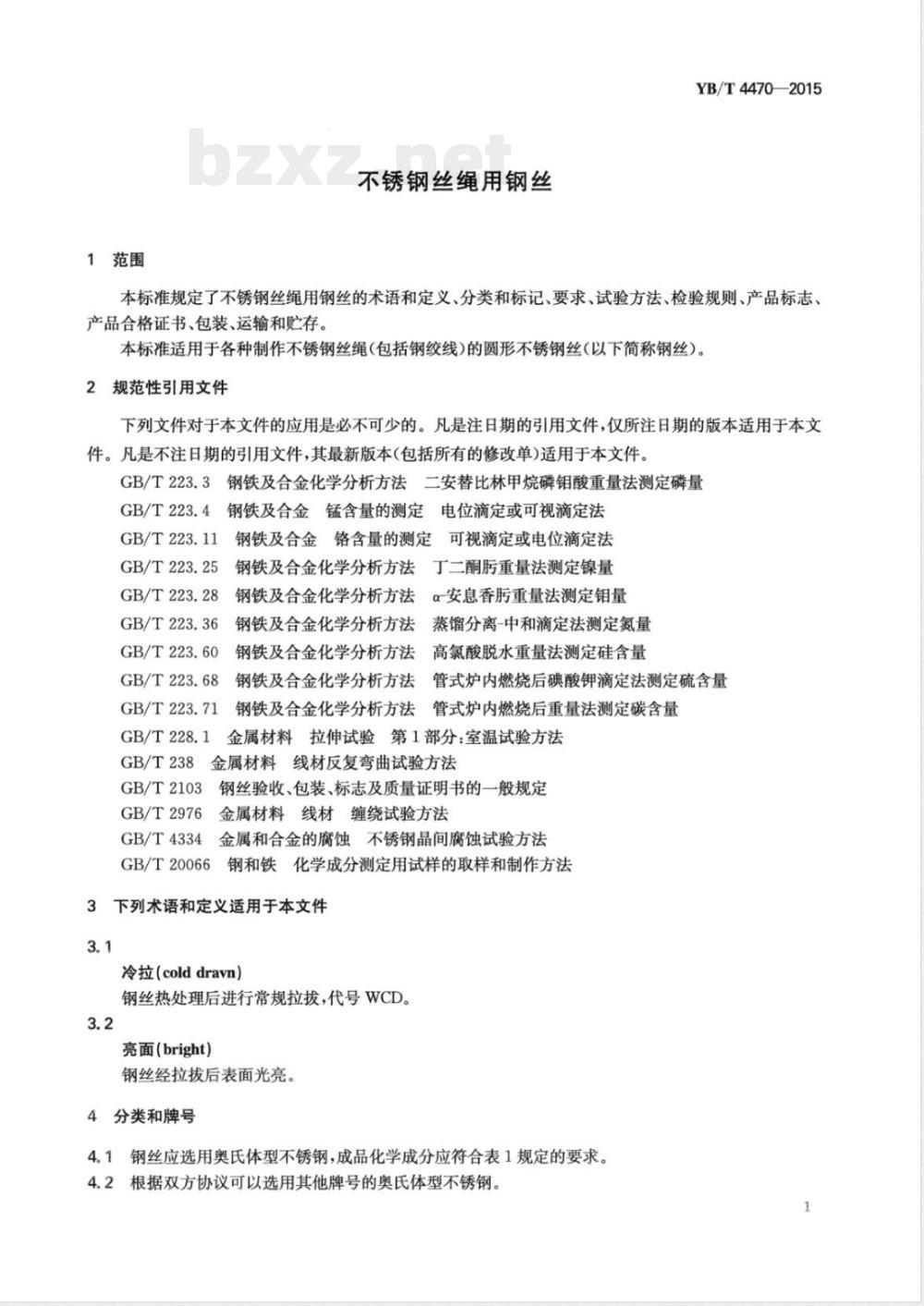

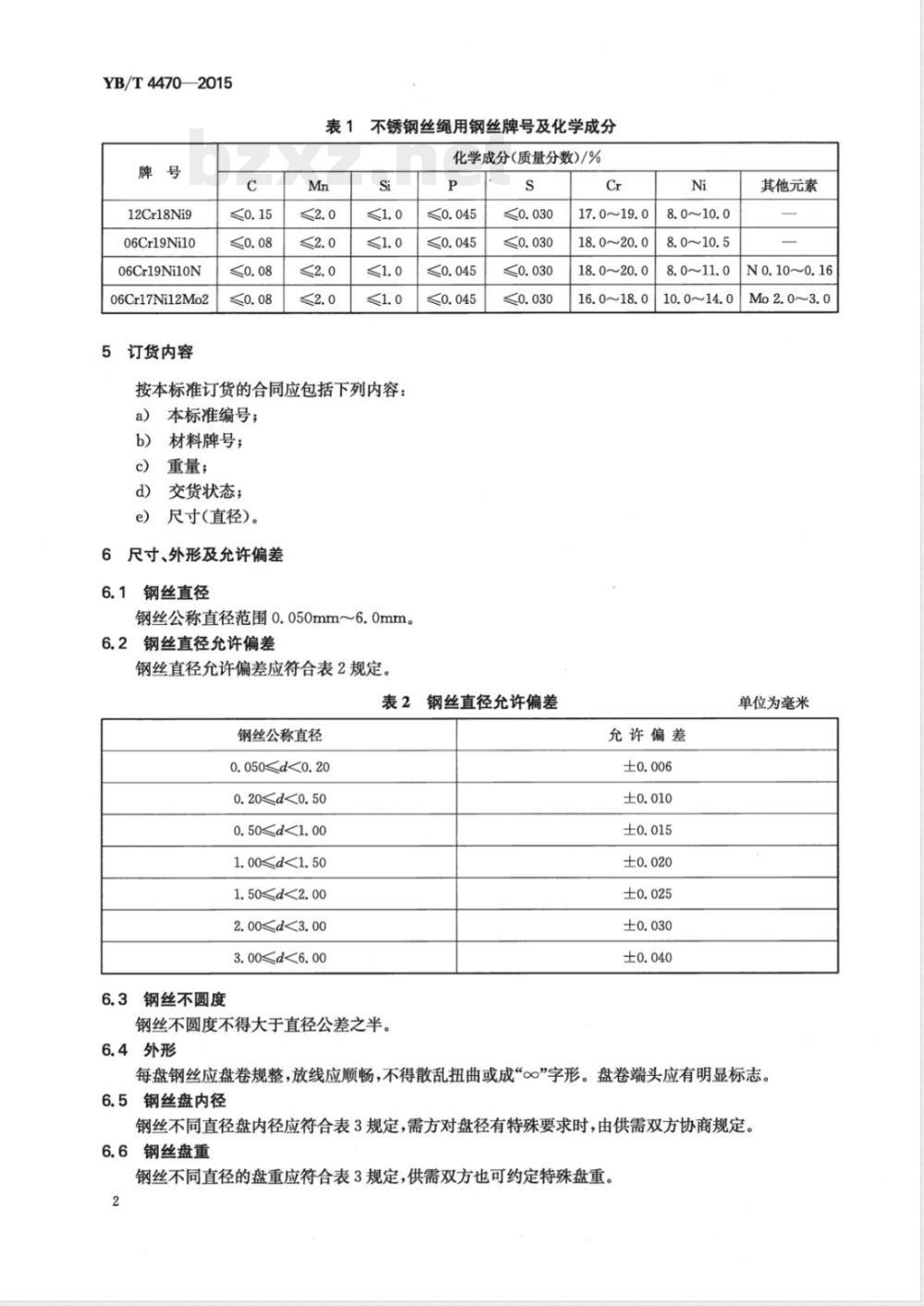

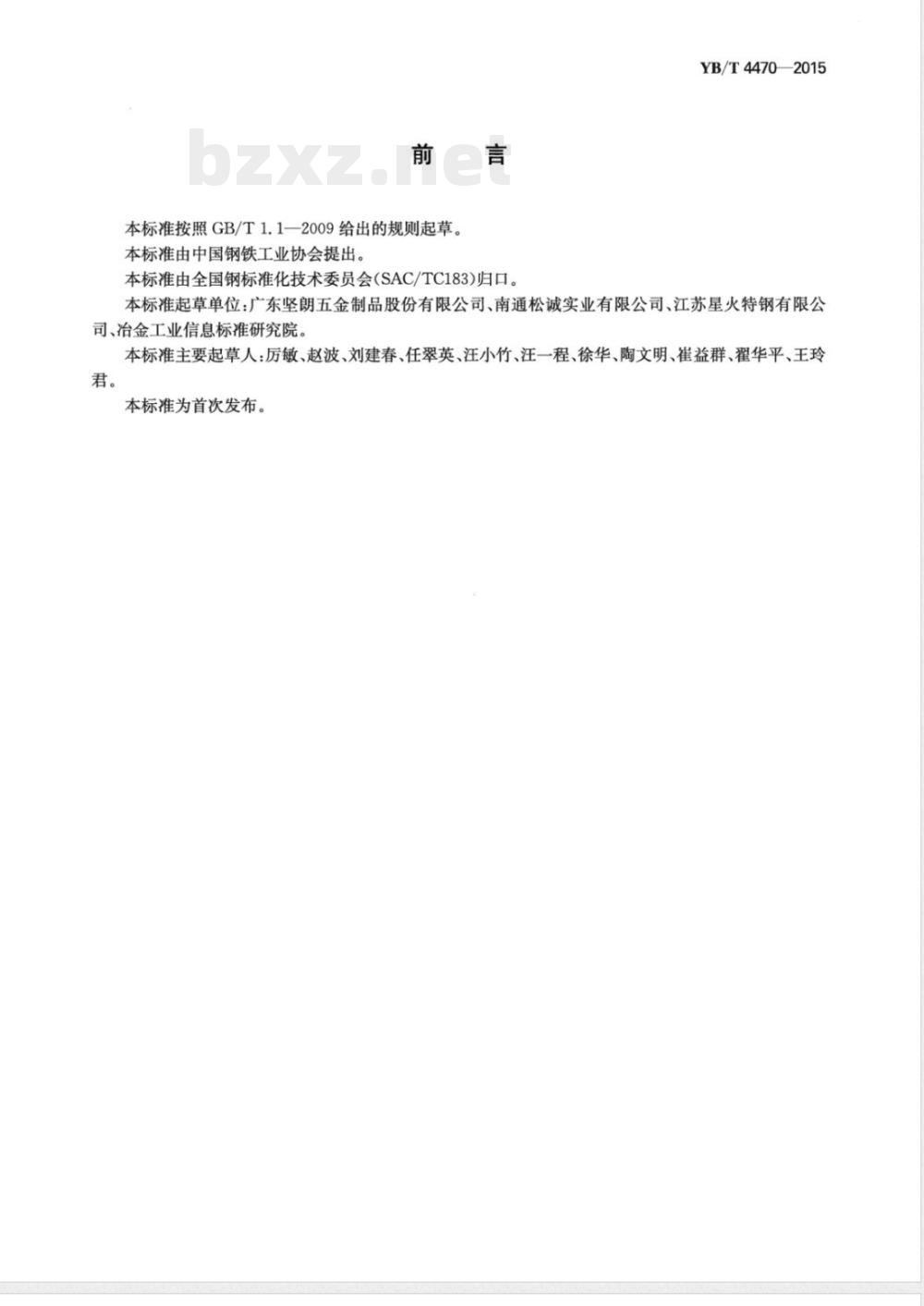

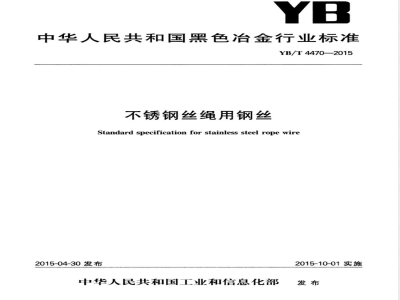

ICS 77.140.65 H49 YB/T 4470—2015 中华人民共和国黑色冶金行业标准 不锈钢丝绳用钢丝 Standard specification for stainless steel rope wire 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：广东坚朗五金制品股份有限公司、南通松诚实业有限公司、江苏星火特钢有限公司、冶金工业信息标准研究院。 本标准主要起草人：厉敏、赵波、刘建春、任翠英、汪小竹、汪一程、徐华、陶文明、崔益群、翟华平、王玲君。 本标准为首次发布。 1 范围 本标准规定了不锈钢丝绳用钢丝的术语和定义、分类和标记、要求、试验方法、检验规则、产品标志、产品合格证书、包装、运输和贮存。 本标准适用于各种制作不锈钢丝绳（包括钢绞线）的圆形不锈钢钢丝（以下简称钢丝）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.4 钢铁及合金 锰含量的测定 电位滴定或可视滴定法 GB/T 223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法 GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T 223.28 钢铁及合金化学分析方法 α-安息香重量法测定钼量 GB/T 223.36 钢铁及合金化学分析方法 蒸馏分离-中和滴定法测定氮量 GB/T 223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.71 钢铁及合金化学分析方法 管式炉内燃烧后重量法测定碳含量 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 238 金属材料 线材反复弯曲试验方法 GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2976 金属材料 线材缠绕试验方法 GB/T 4334 金属和合金的腐蚀 不锈钢晶间腐蚀试验方法 GB/T 20066 钢和铁化学成分测定用试样的取样和制备方法 3 术语和定义 3.1 冷拉（cold drawn） 钢丝热处理后进行常规拉拔，代号WCD。 3.2 亮面（bright） 钢丝经拉拔后表面光亮。 4 分类和牌号 4.1 钢丝应选用奥氏体型不锈钢，成品化学成分应符合表1规定。 4.2 根据双方协议可选用其他牌号奥氏体型不锈钢。 表1 不锈钢丝绳用钢丝牌号及化学成分（质量分数/%） 12Cr18Ni9：C≤0.15，Mn≤2.0，Si≤1.0，Cr17.0~19.0，Ni8.0~10.0 06Cr19Ni10：C≤0.08，Mn≤2.0，Si≤1.0，Cr18.0~20.0，Ni8.0~10.5 06Cr19Ni10N：C≤0.08，Mn≤2.0，Si≤1.0，Cr18.0~20.0，Ni8.0~11.0 06Cr17Ni12Mo2：C≤0.08，Mn≤2.0，Si≤1.0，Cr16.0~18.0，Ni10.0~14.0，Mo2.0~3.0 5 订货内容 订货合同应包括： a）本标准编号； b）材料牌号； c）重量； d）交货状态； e）尺寸（直径）。 6 尺寸、外形及允许偏差 6.1 钢丝公称直径范围为0.050mm～6.0mm。 6.2 钢丝直径允许偏差见表2。 表2 钢丝直径允许偏差（单位：mm） 0.050

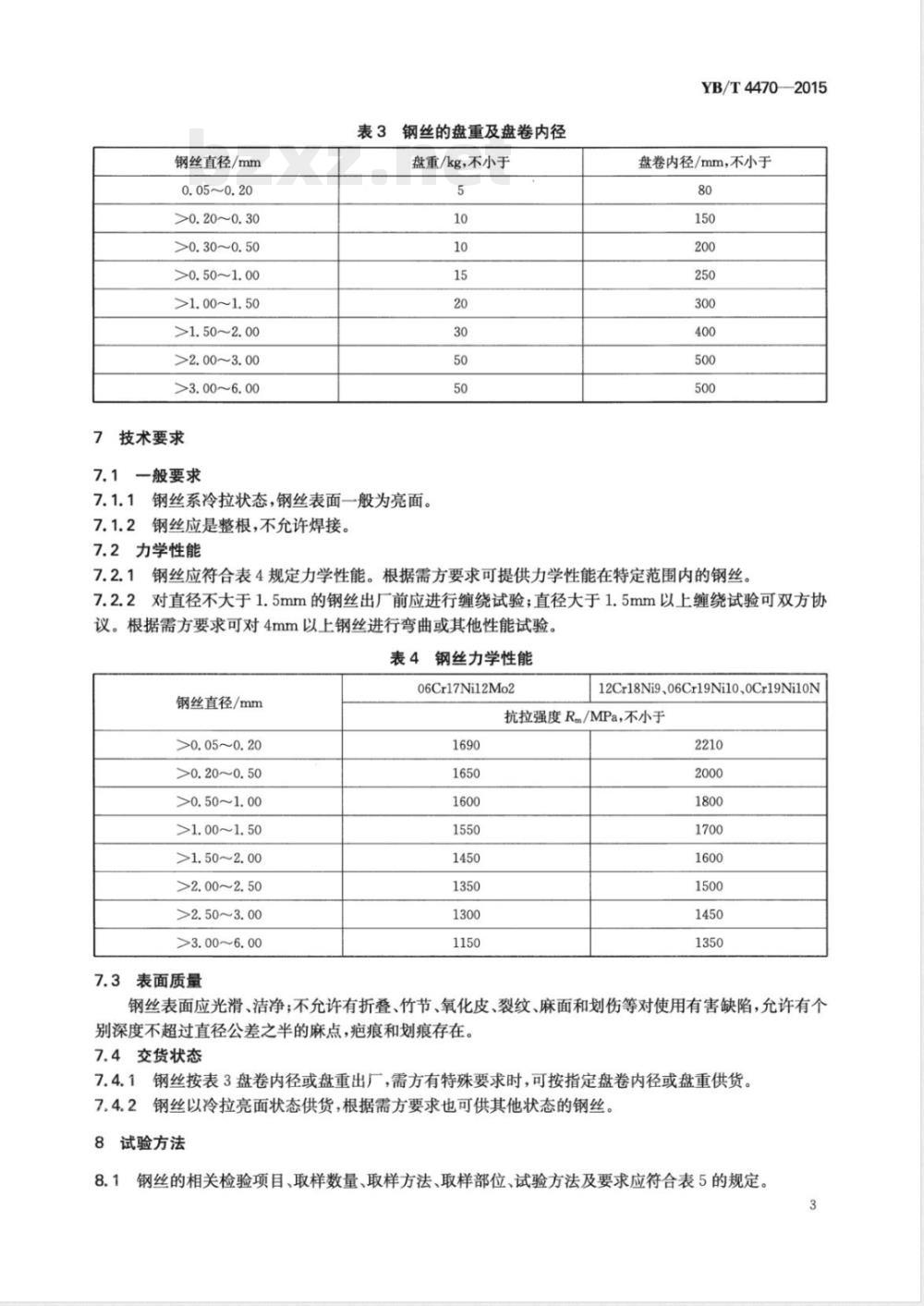

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
