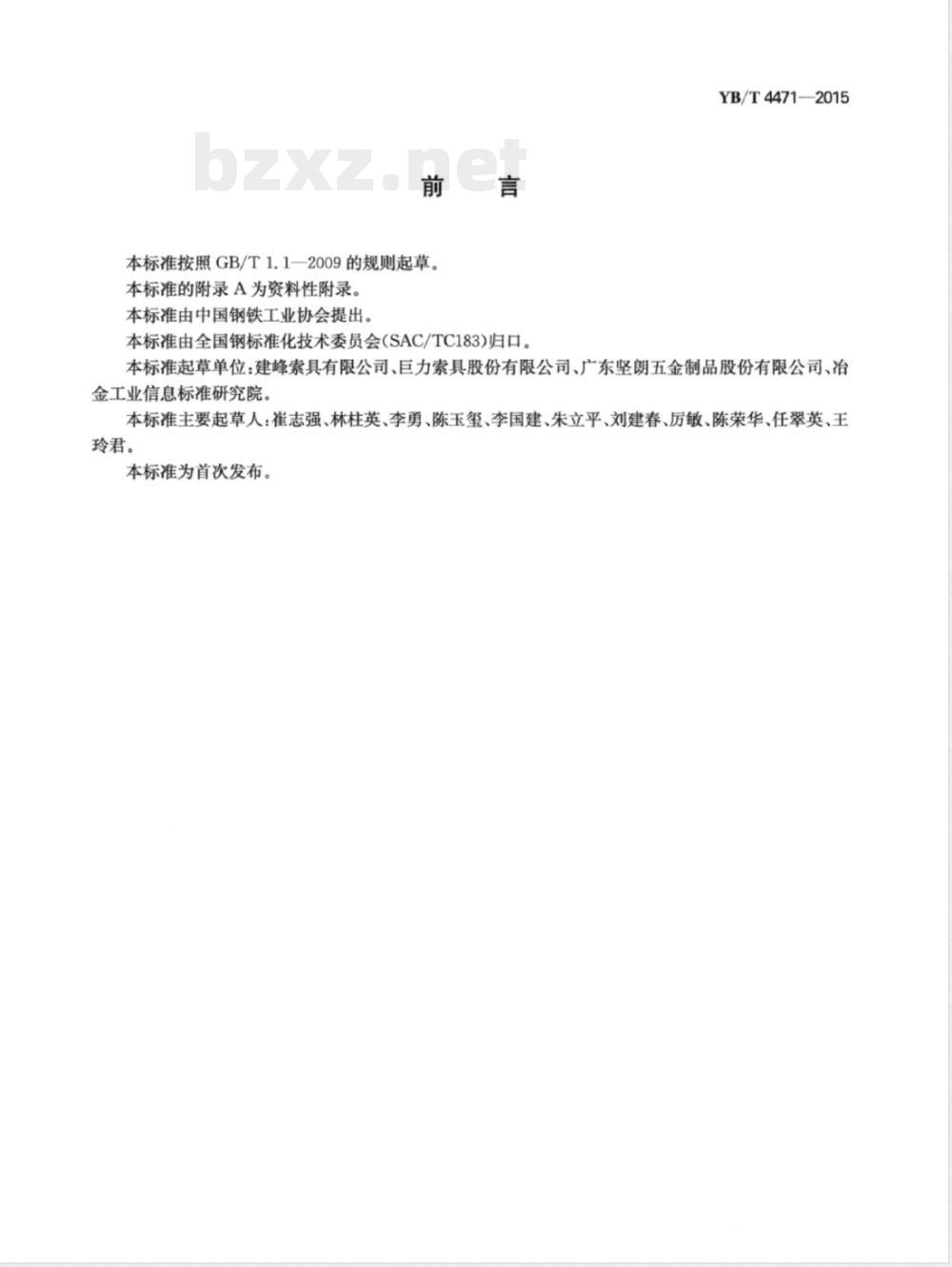

ICS 77.140.65 H49 YB/T 4471—2015 中华人民共和国黑色冶金行业标准 对缠式钢套管压接索具 Sling with flemish eye ferrule-secured termination 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009的规则起草。 本标准的附录A为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：建峰索具有限公司、巨力索具股份有限公司、广东坚朗五金制品股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：崔志强、林柱英、李勇、陈玉玺、李国建、朱立平、刘建春、厉敏、陈荣华、任翠英、王玲君。 本标准为首次发布。 1 范围 本标准规定了对缠式钢套管压制索具的术语和定义、分类和标记、要求、试验方法、检验规则、标识和质量证明书、包装、运输和贮存等。 本标准适用于公称直径为6mm～150mm、公称抗拉强度不大于1960MPa的单层圆股钢丝绳。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 246 金属管压扁试验方法 GB/T 699 优质碳素结构钢 GB 8918 重要用途钢丝绳 GB/T 20067 粗直径钢丝绳 GB/T 20118 一般用途钢丝绳 3 术语和定义 3.1 钢丝绳索具 以钢丝绳为主体，通过压制、编织等规范方法形成可承受拉力负荷的索具。 3.2 套管压制眼型索扣 通过套管压制方法在钢丝绳末端形成的眼型索扣。 3.3 对缠式钢套管眼型固接索具 钢丝绳末端对缠后与钢丝绳主体通过钢套管压制方法形成眼型固接端头的索具。 3.4 额定工作负荷 钢丝绳索具在使用过程中允许承受的最大拉力负荷。 4 分类和标记 4.1 分类 按索具眼型索扣型式分为三类（见图1）： a）A型索具（重型套环索具）：眼型索扣内含重型套环； b）B型索具（普通套环索具）：眼型索扣内含普通套环； c）C型索具：软环索具，眼型索扣内为自然状态。 注：索具一端为自然状态称N型，两端均为N型不构成索具。 4.2 标记 4.2.1 标记方法 对缠式钢套管压制眼型接头索具标记方法如下： SJ-G-M-F-HO（示意结构） 4.2.2 标记示例 SJ-G-M-F-AN-32×6000-11.8t 表示：钢丝绳直径32mm，长度6000mm，额定工作负荷11.8t，一端为对缠式钢套管压制重型套环索扣，另一端为自然状态索具。 5 要求 5.1 一般要求 5.1.1 套管材料 应采用GB/T 699规定的低碳镇静钢，经热处理后断面收缩率Z≥40%，断后伸长率A≥20%。 5.1.2 套管尺寸规格 套管尺寸参见附录A。 5.1.3 套管制造与质量控制 套管应采用无缝管材制造，不得存在裂纹、空洞、折叠、麻点等缺陷。 同批套管需进行压扁试验，按GB/T 246检验，合格后方可判定该批产品合格。 5.1.4 钢丝绳 本标准所用钢丝绳应符合GB 8918、GB/T 20118、GB/T 20067的规定，为纤维芯或钢芯单层圆股钢丝绳。
