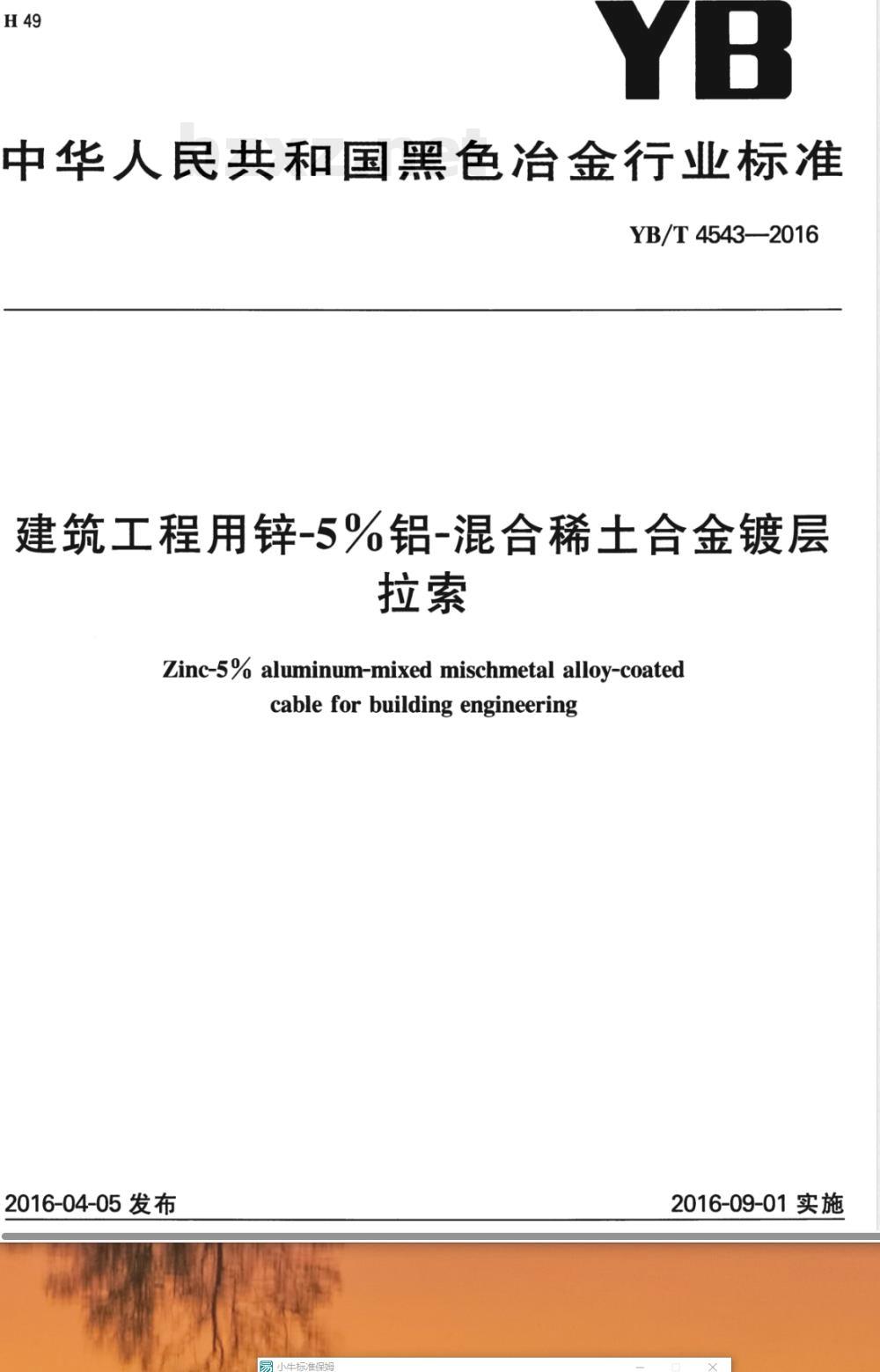

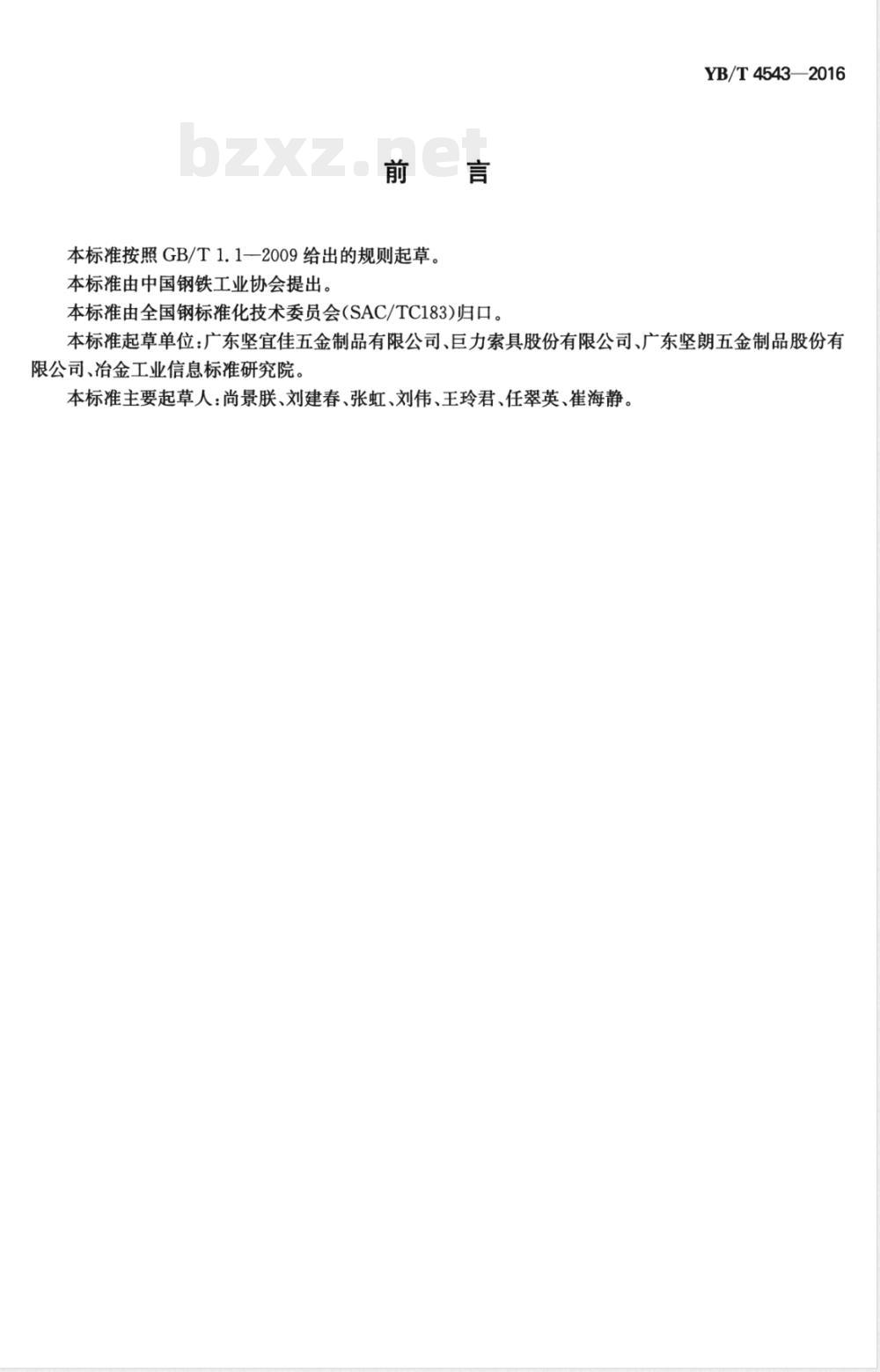

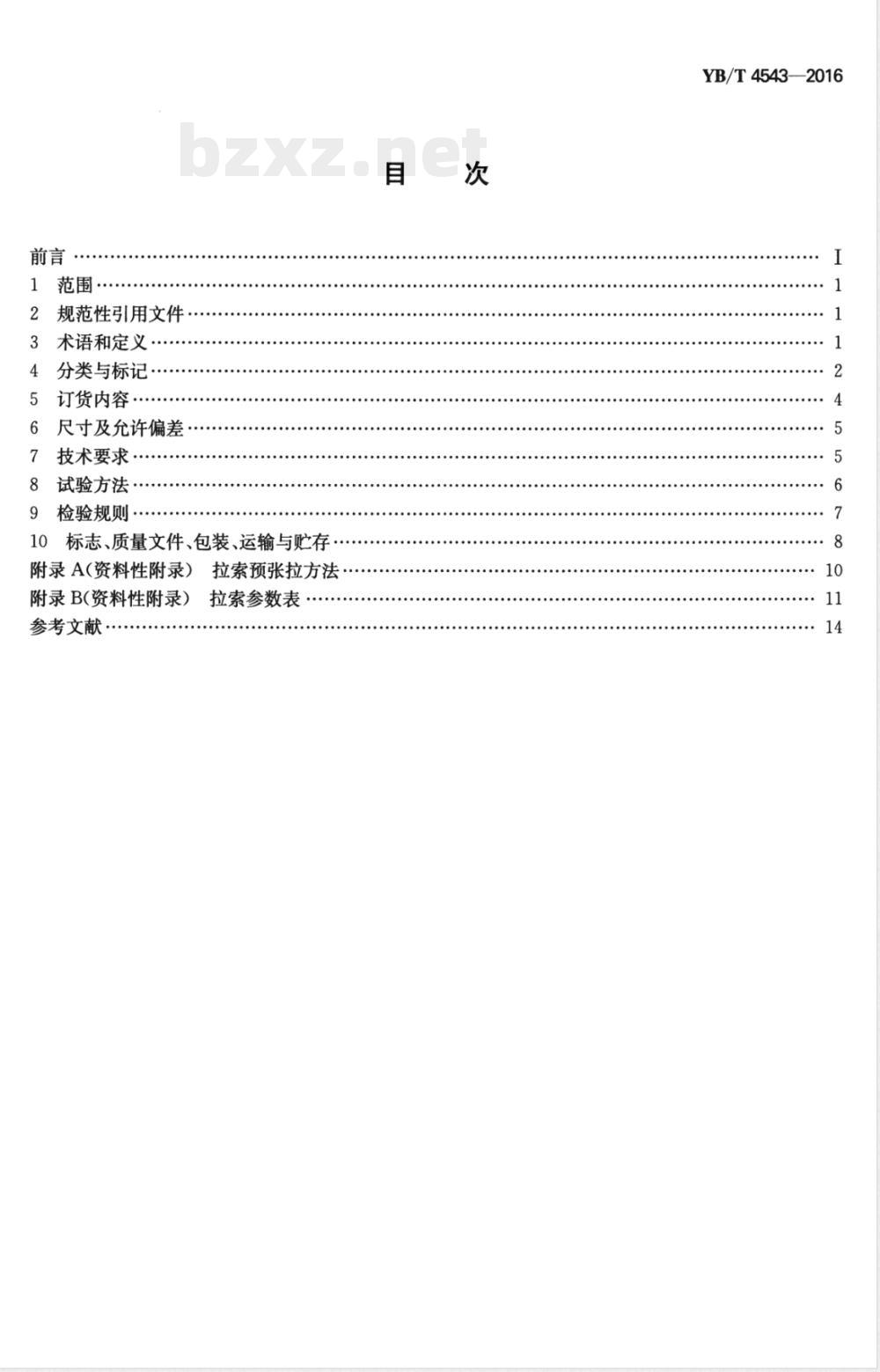

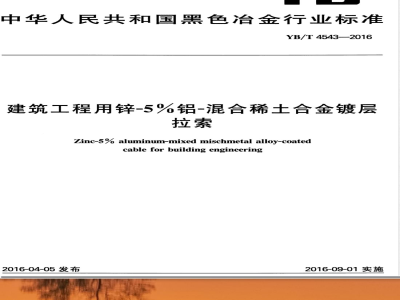

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T 4543—2016 建筑工程用锌-5%铝-混合稀土合金镀层拉索 Zinc-5% aluminum-mixed mischmetal alloy-coated cable for building engineering 2016-04-05 发布 2016-09-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：广东坚宜佳五金制品有限公司、巨力索具股份有限公司、广东坚朗五金制品股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：尚景朕、刘建春、张虹、刘伟、王玲君、任翠英、崔海静。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 分类与标记 5 订货内容 6 尺寸及允许偏差 7 技术要求 8 试验方法 9 检验规则 10 标志、质量文件、包装、运输与贮存 附录A（资料性附录）拉索预张拉方法 附录B（资料性附录）拉索参数表 参考文献 1 范围 本标准规定了建筑工程用锌-5%铝-混合稀土合金镀层拉索（以下简称拉索）的术语和定义、分类与标记、订货内容、尺寸及允许偏差、技术要求、检验方法、检验规则、标志、质量文件、包装、运输与贮存。 本标准适用于建筑工程用锌-5%铝-混合稀土合金镀层拉索。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 197 普通螺纹 公差 GB/T 467 阴极铜 GB/T 470 锌锭 GB/T 699 优质碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 3077 合金结构钢 GB/T 4162—2008 锻轧钢棒超声波检测方法 GB/T 5796.4 梯形螺纹 第4部分：公差 GB/T 6414—1999 铸件尺寸公差与机械加工余量 GB/T 7233.1—2009 铸钢件超声检测 第1部分：一般用途铸钢件 GB/T 8358 钢丝绳破断拉伸试验方法 GB/T 9444—2007 铸钢件磁粉检测 GB/T 11352 一般工程用铸造碳钢件 JG/T 201 建筑幕墙用钢索压管接头 JB/T 4730.4—2005 承压设备无损检测 第4部分：磁粉检测 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.8 重型机械通用技术条件 第8部分：锻件 YB/T 4542 建筑工程用锌-5%铝-混合稀土合金镀层钢绞线 3 术语和定义 下列术语和定义适用于本文件。 3.1 锚具（anchorage） 牢固连接在钢绞线端头的一种锚固及连接装置，通过它将外界的拉力传递给钢绞线。 3.2 锌-5%铝-混合稀土合金镀层拉索（zinc-5% aluminum-mixed mischmetal alloy-coated cable） 锌-5%铝-混合稀土合金镀层钢绞线两端装有锚具，在建筑工程中通过施加轴向预应力承受拉力荷载的构件。 3.3 预张拉（pre-tensile） 钢绞线在规定力值范围内加载和卸载，使其伸长读数保持不变的状态。 3.4 超张拉（over stretching） 对拉索施加超过设计力值的张拉，使其处于稳定可靠状态。 3.5 外移量（outward displacement） 在轴向拉力下，钢绞线与锚具间产生相对位移的距离 lm，lm = lm2－lm1。 说明： 1—钢绞线； 2—标识； 3—锚具； lm1—加载前，标识与锚具端面之间的距离； lm2—加载后，标识与锚具端面之间的距离。 图1 外移量示意图 4 分类与标记 4.1 分类与代号 4.1.1 按钢绞线锚固方式分为： a）热铸式，代号：H； b）压制式，代号：P。 4.1.2 按锚具功能分： a）双耳调节式锚具，代号：DA； b）双耳固定式锚具，代号：DF； c）单耳调节式锚具，代号：SA； d）单耳固定式锚具，代号：SF； e）螺杆调节式锚具。 图2 热铸式双耳锚具拉索示意图 说明： 1—销轴组件； 2—可调双耳索头； 3—调节螺杆； 4—调节锚杯； 5—钢绞线； 6—固定锚杯； l—拉索调节长度； L—拉索设计长度。
