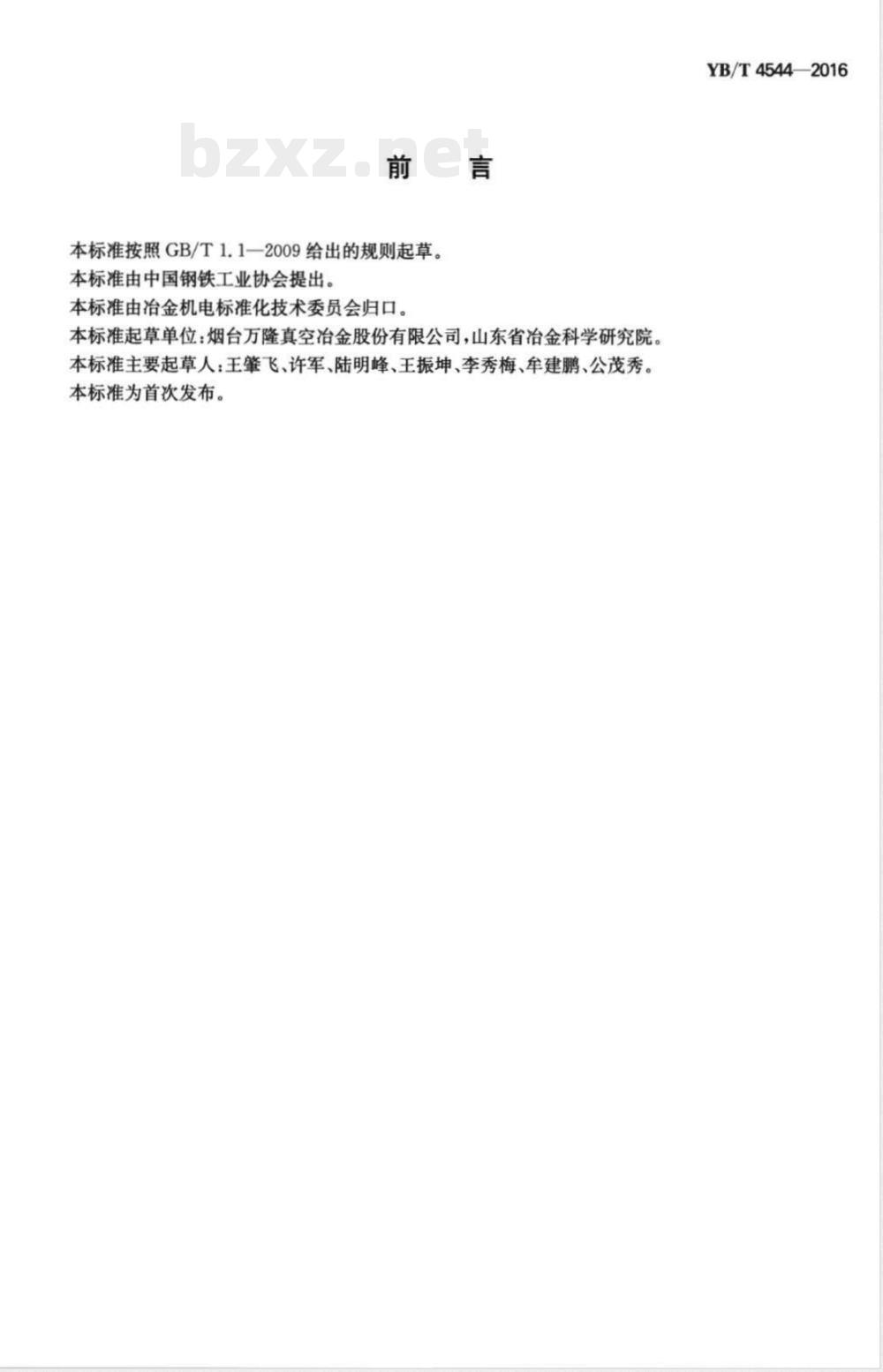

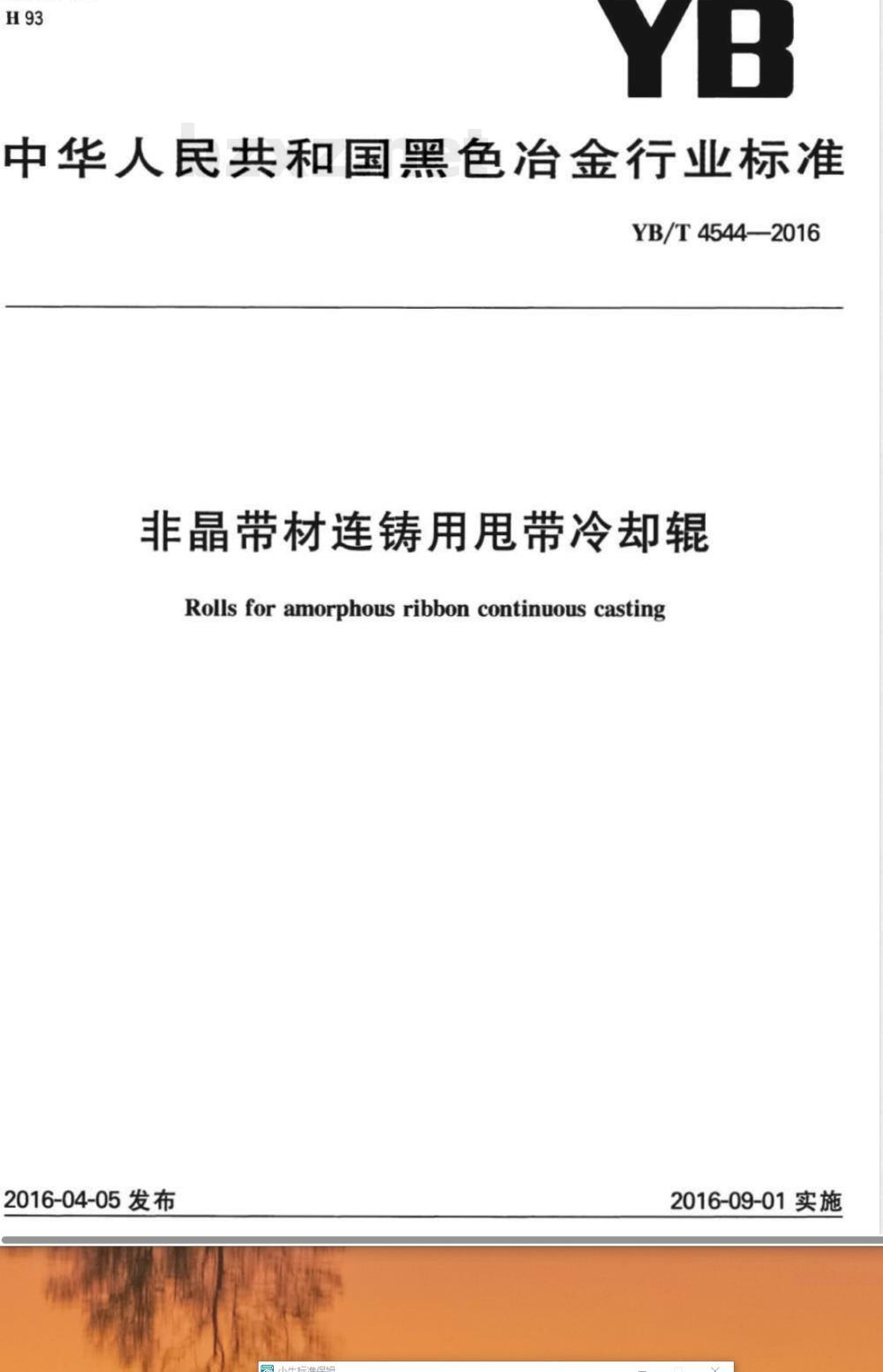

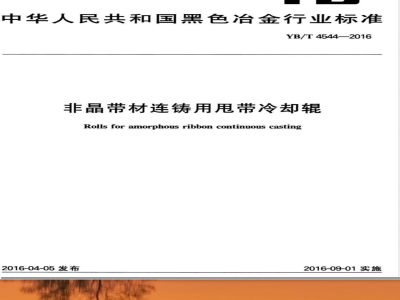

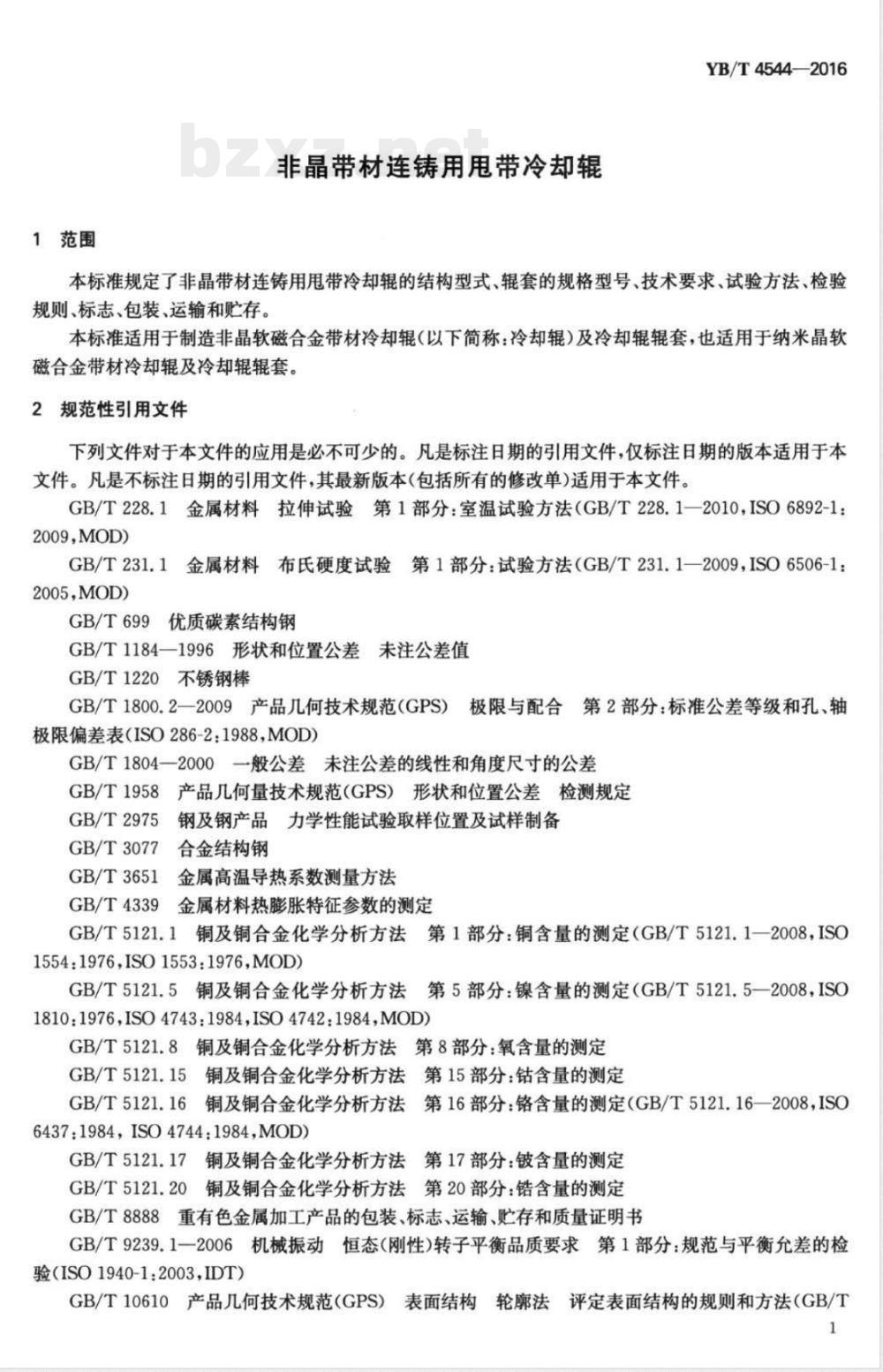

H93 YB 中华人民共和国黑色冶金行业标准 YB/T 4544—2016 非晶带材连铸用甩带冷却辊 Rolls for amorphous ribbon continuous casting 2016-04-05 发布 2016-09-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：烟台万隆真空冶金股份有限公司、山东省冶金科学研究院。 本标准主要起草人：王肇飞、许军、陆明峰、王振坤、李秀梅、牟建鹏、公茂秀。 本标准为首次发布。 1 范围 本标准规定了非晶带材连铸用甩带冷却辊的结构型式、辊套的规格型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制造非晶软磁合金带材冷却辊（以下简称“冷却辊”）及冷却辊辊套，也适用于纳米晶软磁合金带材冷却辊及冷却辊辊套。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅标注日期的版本适用于本文件。凡是不标注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法（GB/T 228.1—2010，ISO 6892-1：2009，MOD） GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法（GB/T 231.1—2009，ISO 6506-1：2005，MOD） GB/T 699 优质碳素结构钢 GB/T 1184—1996 形状和位置公差 未注公差值 GB/T 1220 不锈钢棒 GB/T 1800.2—2009 产品几何技术规范（GPS） 极限与配合 第2部分：标准公差等级和孔、轴极限偏差表（ISO 286-2：1988，MOD） GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1958 产品几何量技术规范（GPS） 形状和位置公差检测规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3077 合金结构钢 GB/T 3651 金属高温导热系数测量方法 GB/T 4339 金属材料热膨胀特征参数的测定 GB/T 5121.1 铜及铜合金化学分析方法 第1部分：铜含量的测定（GB/T 5121.1—2008，ISO 1554：1976、ISO 1553：1976，MOD） GB/T 5121.5 铜及铜合金化学分析方法 第5部分：镍含量的测定（GB/T 5121.5—2008，ISO 1810：1976、ISO 4743：1984、ISO 4742：1984，MOD） GB/T 5121.8 铜及铜合金化学分析方法 第8部分：氧含量的测定 GB/T 5121.15 铜及铜合金化学分析方法 第15部分：钴含量的测定 GB/T 5121.16 铜及铜合金化学分析方法 第16部分：铬含量的测定（GB/T 5121.16—2008，ISO 6437：1984、ISO 4744：1984，MOD） GB/T 5121.17 铜及铜合金化学分析方法 第17部分：铍含量的测定 GB/T 5121.20 铜及铜合金化学分析方法 第20部分：锆含量的测定 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验（ISO 1940-1：2003，IDT） GB/T 10610 产品几何技术规范（GPS） 表面结构 轮廓法 评定表面结构的规则和方法（GB/T 10610—2009，ISO 4288：1996，IDT） GB/T 13384 机电产品包装通用技术条件 GB/T 17394.1 金属材料 里氏硬度试验 第1部分：试验方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 YB/T 036.7 冶金设备制造通用技术条件 锻件 YB/T 036.11 冶金设备制造通用技术条件 焊接件 YB/T 036.17 冶金设备制造通用技术条件 机械加工件 YB/T 036.18 冶金设备制造通用技术条件 装配 YS/T 347 铜及铜合金平均晶粒度测定方法 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 3 冷却辊的结构型式 冷却辊是非晶甩带机上的核心部件，其结构型式见图1。其中辊套为易损更换件，也是冷却辊的关键部件，见图2。 辊套由铜合金制成，要求必须具有良好的导热性能、抗热疲劳性能和耐磨性能等。除辊套之外的所有部件的组合体称为辊芯，辊芯是一个拥有水冷系统的辊本体，可重复使用。辊芯、辊套采用过盈装配的方式固定在一起。 说明： 1—水冷轴； 2—水冷套； 3—水冷套盖板； 4—压板。
