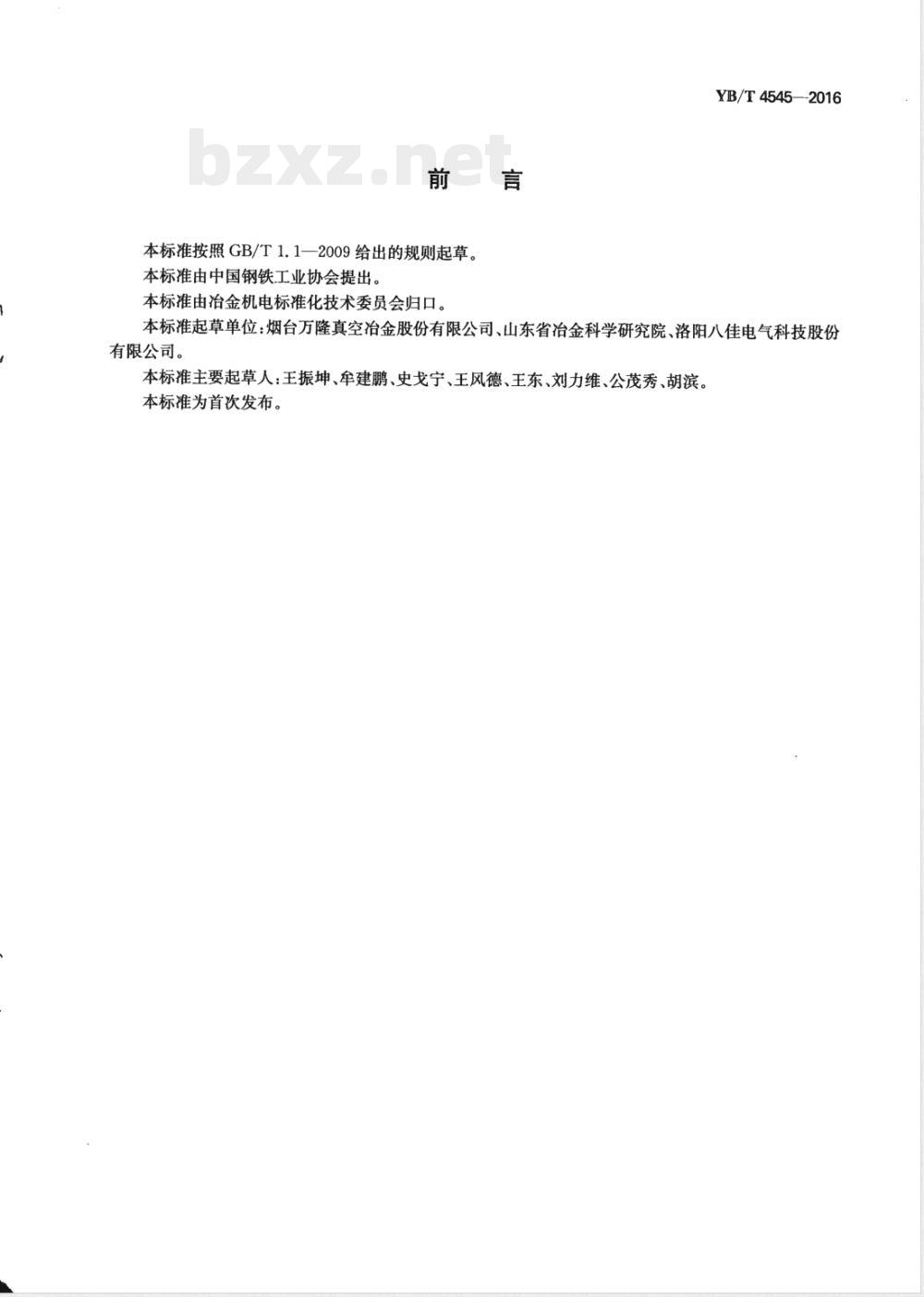

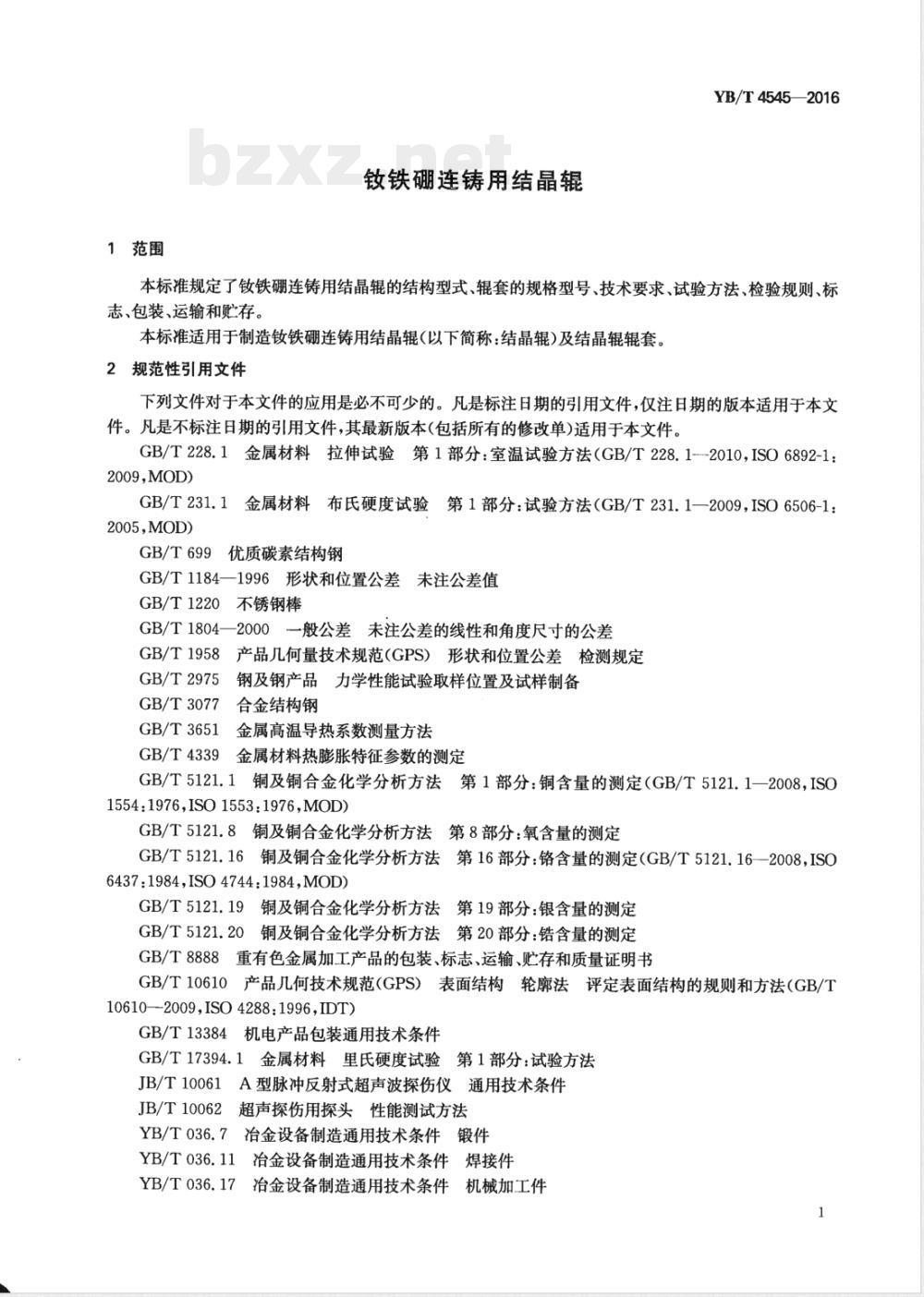

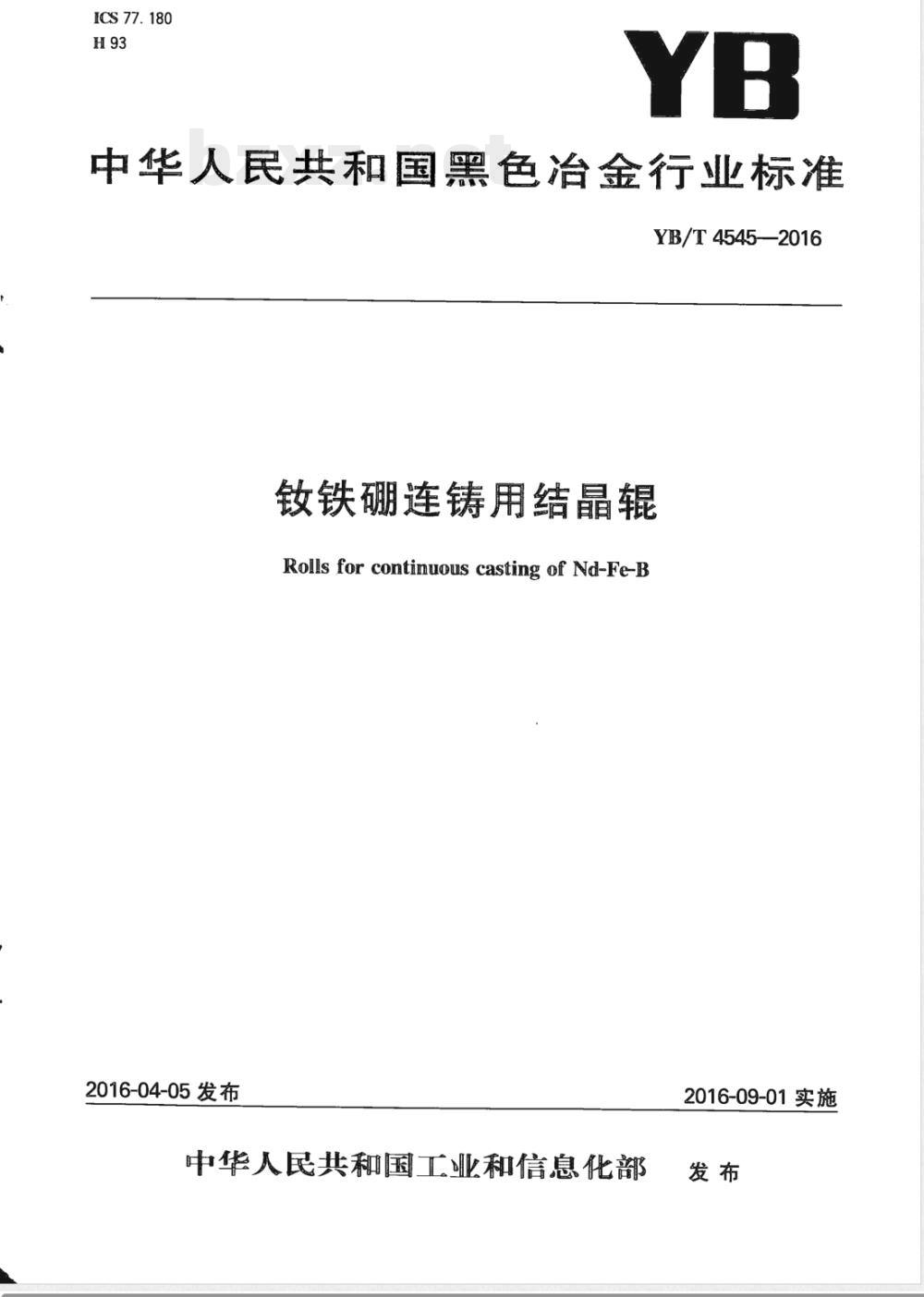

ICS 77.180 H93 中华人民共和国黑色冶金行业标准 YB/T 4545—2016 钕铁硼连铸用结晶辊 Rolls for continuous casting of Nd-Fe-B 2016-04-05发布 2016-09-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：烟台万隆真空冶金股份有限公司、山东省冶金科学研究院、洛阳八佳电气科技股份有限公司。 本标准主要起草人：王振坤、牟建鹏、史戈宁、王风德、王东、刘力维、公茂秀、胡滨。 本标准为首次发布。 1 范围 本标准规定了钕铁硼连铸用结晶辊的结构型式、辊套规格型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制造钕铁硼连铸用结晶辊（以下简称“结晶辊”）及结晶辊辊套。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅注日期的版本适用于本文件；凡是不标注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法（GB/T 228.1—2010，ISO 6892-1:2009，MOD） GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法（GB/T 231.1—2009，ISO 6506-1:2005，MOD） GB/T 699 优质碳素结构钢 GB/T 1184—1996 形状和位置公差 未注公差值 GB/T 1220 不锈钢棒 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1958 产品几何量技术规范（GPS） 形状和位置公差检测规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3077 合金结构钢 GB/T 3651 金属高温导热系数测量方法 GB/T 4339 金属材料热膨胀特征参数的测定 GB/T 5121.14 铜及铜合金化学分析方法 第14部分：铜含量的测定（GB/T 5121.14—2008，ISO 1554:1976、ISO 1553:1976，MOD） GB/T 5121.84 铜及铜合金化学分析方法 第84部分：氧含量的测定 GB/T 5121.16 铜及铜合金化学分析方法 第16部分：铬含量的测定（GB/T 5121.16—2008，ISO 6437:1984、ISO 4744:1984，MOD） GB/T 5121.19 铜及铜合金化学分析方法 第19部分：银含量的测定 GB/T 5121.20 铜及铜合金化学分析方法 第20部分：锆含量的测定 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 10610 产品几何技术规范（GPS） 表面结构轮廓法 评定表面结构的规则和方法（GB/T 10610—2009，ISO 4288:1996，IDT） GB/T 13384 机电产品包装通用技术条件 GB/T 17394.1 金属材料 里氏硬度试验 第1部分：试验方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 JB/T 10062 超声探伤用探头性能测试方法 YB/T 036.7 冶金设备制造通用技术条件 锻件 YB/T 036.11 冶金设备制造通用技术条件 焊接件 YB/T 036.17 冶金设备制造通用技术条件 机械加工件 YB/T 036.18 冶金设备制造通用技术条件 装配 YS/T 347 铜及铜合金平均晶粒度测定方法 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 3 结晶辊的结构型式 结晶辊是钕铁硼连铸机上的核心部件，其结构型式见图1。其中辊套为易损更换件，也是结晶辊的关键部件，见图2。辊套由铜合金制成，要求具有良好的导热性能、抗热疲劳性能和耐磨性能等。 除辊套之外的所有部件组合体称为辊芯。辊芯为带有水冷系统的辊本体，可重复使用。辊芯与辊套采用螺丝固定连接。 图1说明： 1—水口套； 2—水冷轴； 3—冷却水套； 4—铜辊套。 4 辊套规格型号 4.1 规格型号 4.1.1 型式 圆柱筒形。 4.1.2 基本参数 外径D：φ300 mm～φ900 mm； 内径d：φ240 mm～φ800 mm； 高度H：350 mm～600 mm。 4.2 型号编制规则 JJGT × 外径 × 内径 × 高度 × 材质牌号 × 产品编号 其中： JJGT——结晶辊辊套代号； 外径——辊套外径尺寸； 内径——辊套内径尺寸； 高度——辊套高度尺寸； 材质牌号——辊套材质； 产品编号——产品序号。 示例：JJGT600×400×500-T2-140
