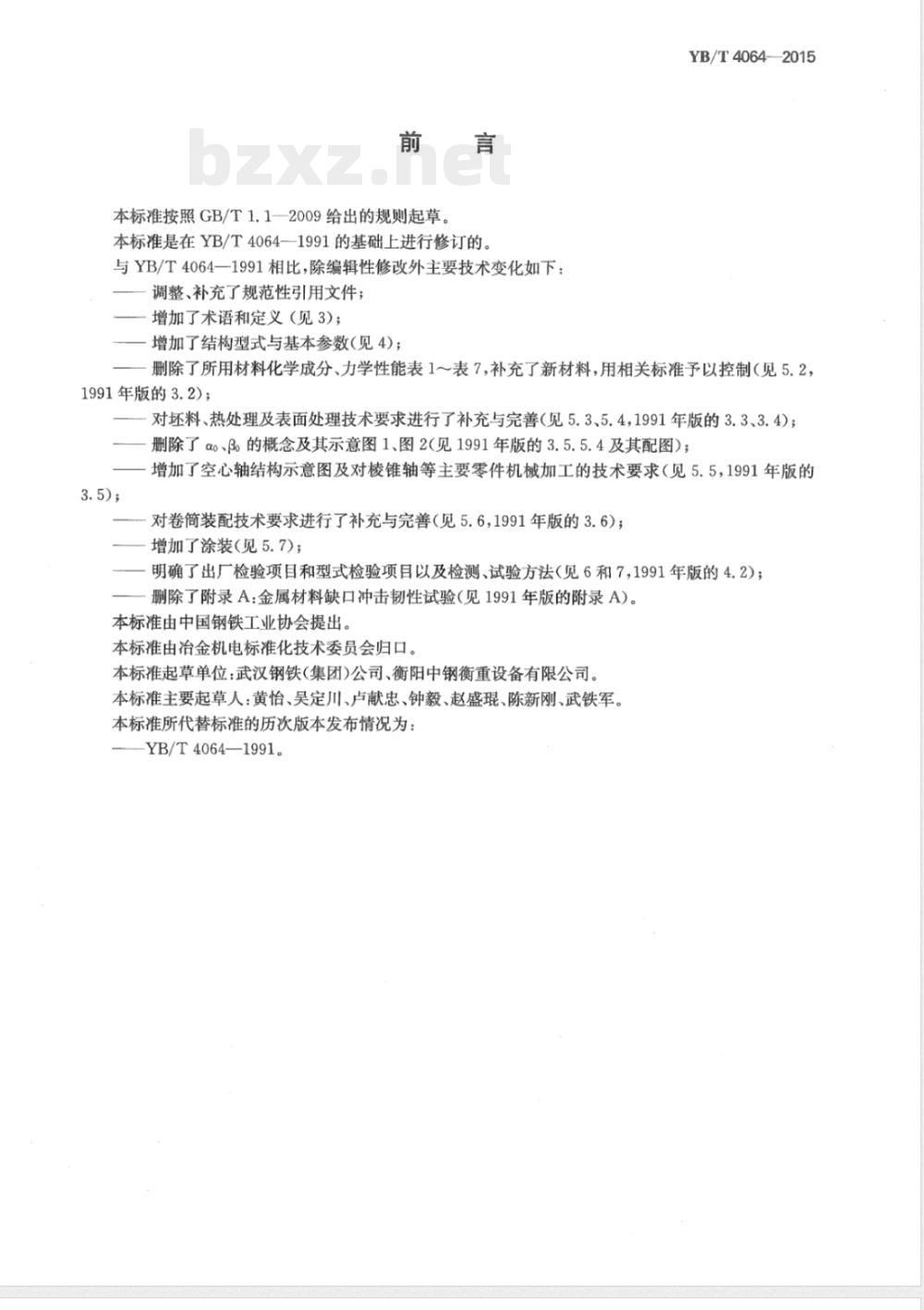

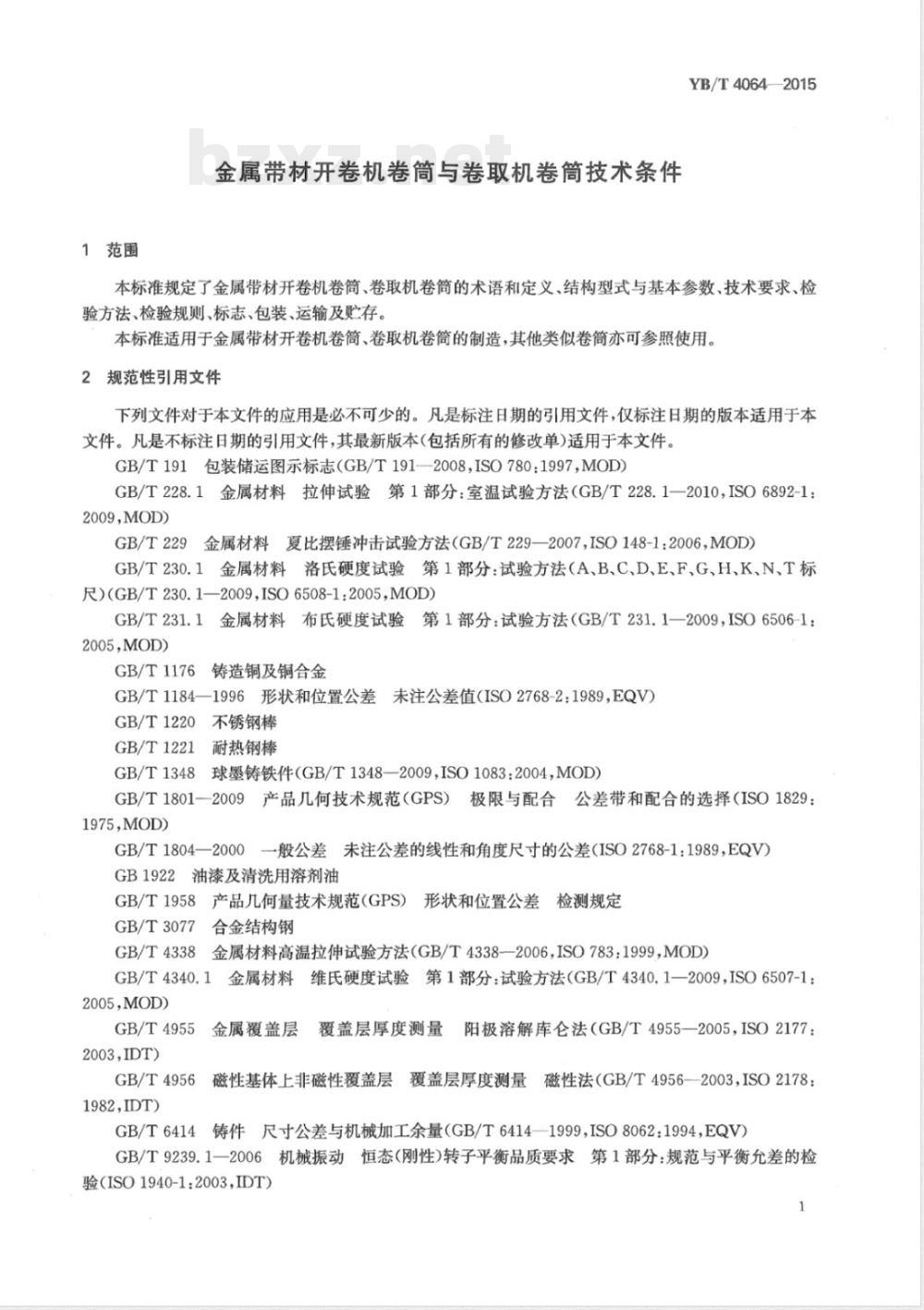

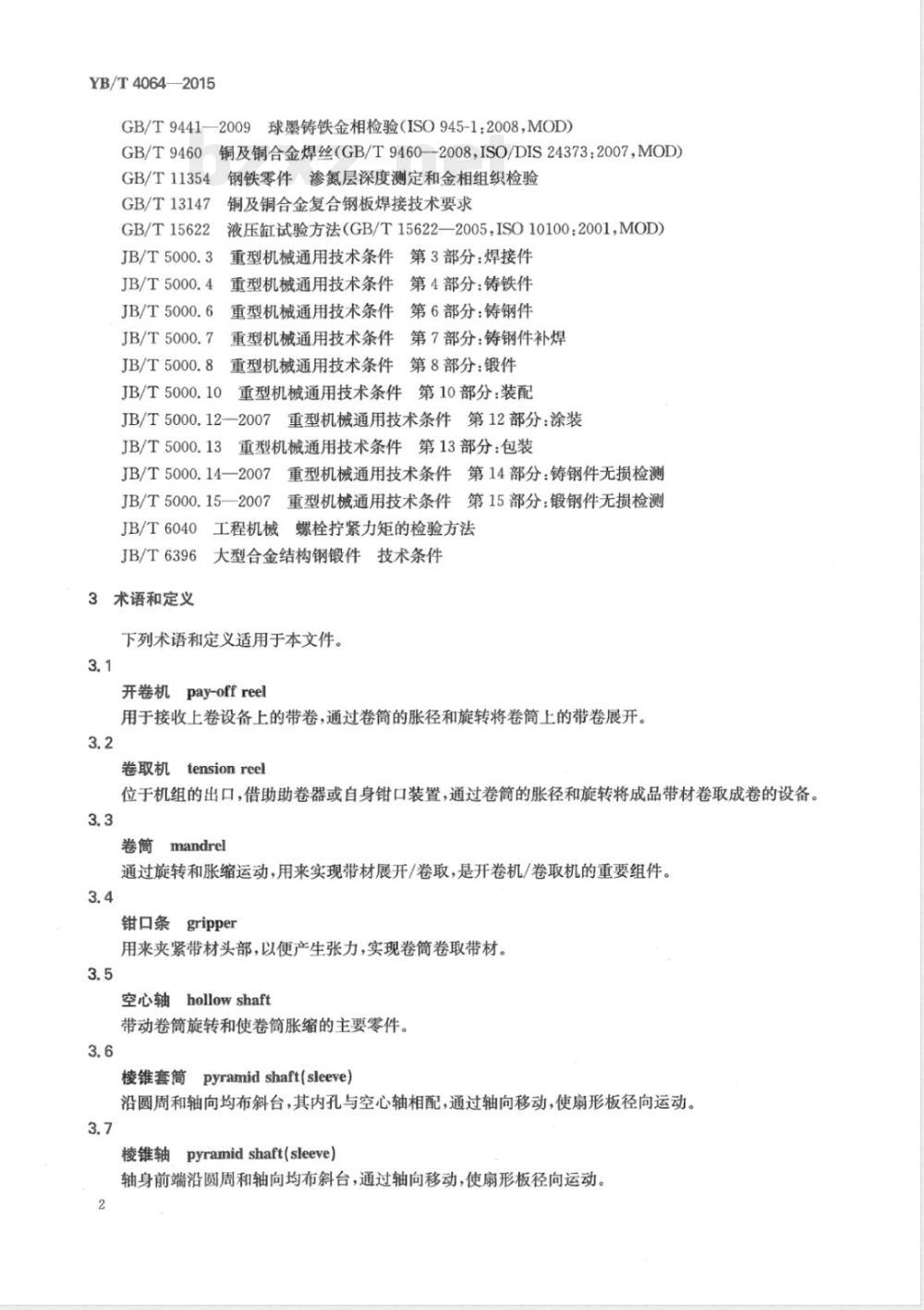

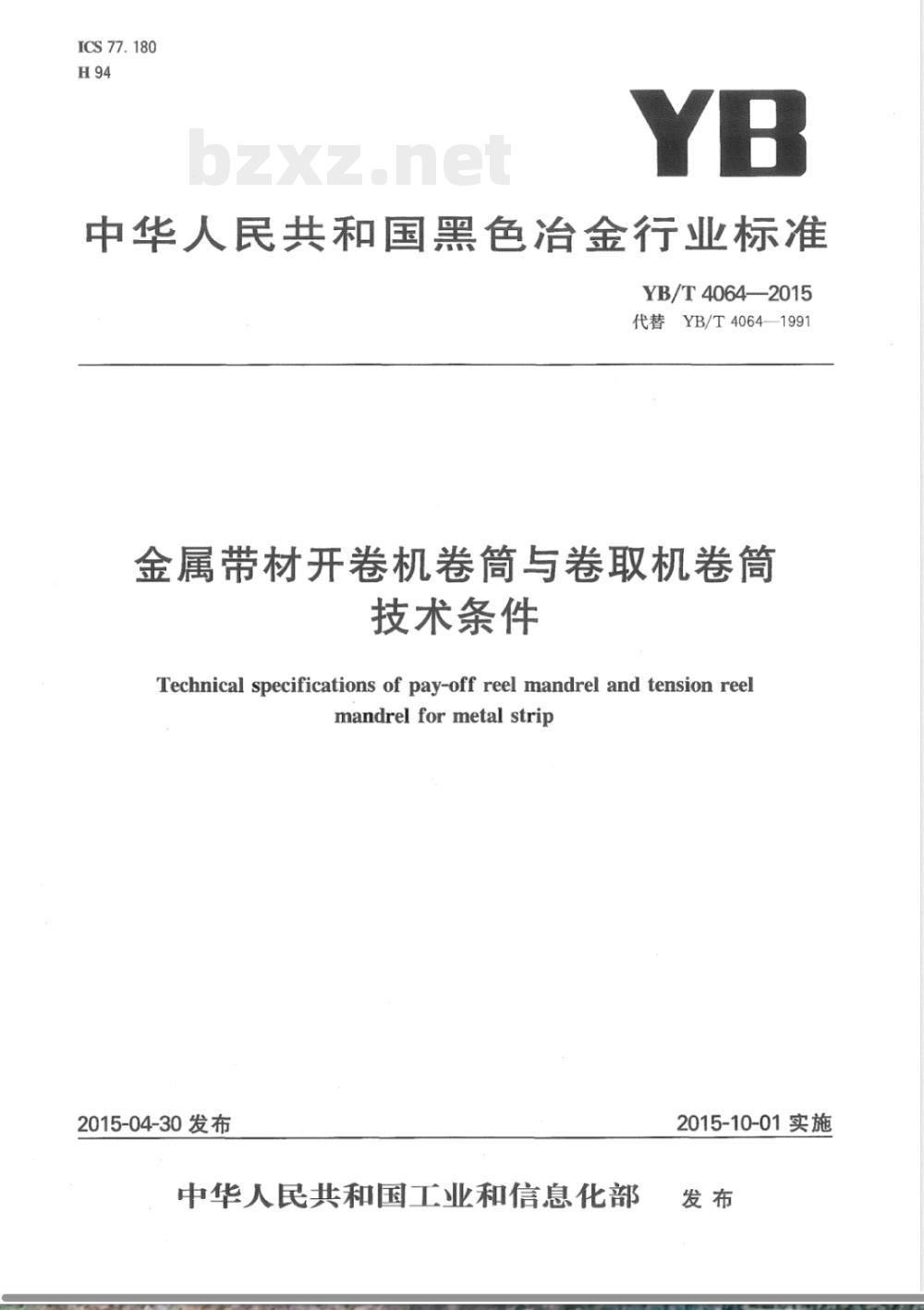

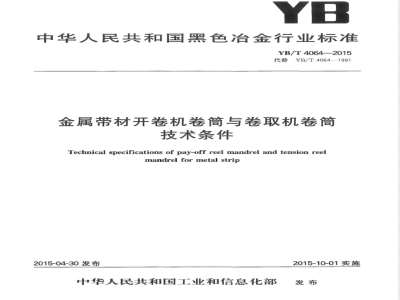

ICS 77.180 H94 中华人民共和国黑色冶金行业标准 YB/T 4064—2015 代替 YB/T 4064—1991 金属带材开卷机卷筒与卷取机卷筒技术条件 Technical specifications of pay-off reel mandrel and tension reel mandrel for metal strip 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准是在YB/T 4064—1991的基础上进行修订的。与YB/T 4064—1991相比，除编辑性修改外，主要技术变化如下： 调整、补充了规范性引用文件； 增加了术语和定义（见第3章）； 增加了结构型式与基本参数（见第4章）； 删除了所用材料化学成分、力学性能表1～表7，补充了新材料，并采用相关标准进行控制（见5.2，1991年版3.2）； 对材料、热处理及表面处理技术要求进行了补充与完善（见5.3、5.4，1991年版3.3、3.4）； 删除了αo、βo的概念及其示意图1、图2（见1991年版3.5.5.4及配图）； 增加了空心轴结构示意图及对棱锥轴等主要零件机械加工的技术要求（见5.5，1991年版3.5）； 对卷筒装配技术要求进行了补充与完善（见5.6，1991年版3.6）； 增加了涂装要求（见5.7）； 明确了出厂检验项目、型式检验项目以及检测、试验方法（见第6章和第7章，1991年版4.2）； 删除了附录A《金属材料缺口冲击韧性试验》（见1991年版附录A）。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：武汉钢铁（集团）公司、衡阳中钢衡重设备有限公司。 本标准主要起草人：黄怡、吴定川、卢献忠、钟毅、赵盛琨、陈新刚、武铁军。 本标准所代替标准的历次版本发布情况为：YB/T 4064—1991。 1 范围 本标准规定了金属带材开卷机卷筒、卷取机卷筒的术语和定义、结构型式与基本参数、技术要求、检验方法、检验规则、标志、包装、运输及贮存。 本标准适用于金属带材开卷机卷筒、卷取机卷筒的制造，其他类似卷筒亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅标注日期的版本适用于本文件；凡是不标注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志（GB/T 191—2008，ISO 780:1997，MOD） GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法（GB/T 228.1—2010，ISO 6892-1:2009，MOD） GB/T 229 金属材料 夏比摆锤冲击试验方法（GB/T 229—2007，ISO 148-1:2006，MOD） GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T 230.1—2009，ISO 6508-1:2005，MOD） GB/T 231.1 金属材料 布氏硬度试验 第1部分：试验方法（GB/T 231.1—2009，ISO 6506-1:2005，MOD） GB/T 1176 铸造铜及铜合金 GB/T 1184—1996 形状和位置公差 未注公差值（ISO 2768-2:1989，EQV） GB/T 1220 不锈钢棒 GB/T 1221 耐热钢棒 GB/T 1348 球墨铸铁件（GB/T 1348—2009，ISO 1083:2004，MOD） GB/T 1801—2009 产品几何技术规范（GPS） 极限与配合 公差带和配合的选择（ISO 1829:1975，MOD） GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差（ISO 2768-1:1989，EQV） GB 1922 油漆及清洗用溶剂油 GB/T 1958 产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB/T 3077 合金结构钢 GB/T 4338 金属材料 高温拉伸试验方法（GB/T 4338—2006，ISO 783:1999，MOD） GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法（GB/T 4340.1—2009，ISO 6507-1:2005，MOD） GB/T 4955 金属覆盖层 覆盖层厚度测量 阳极溶解库仑法（GB/T 4955—2005，ISO 2177:2003，IDT） GB/T 4956 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法（GB/T 4956—2003，ISO 2178:1982，IDT） GB/T 6414 铸件尺寸公差与机械加工余量
