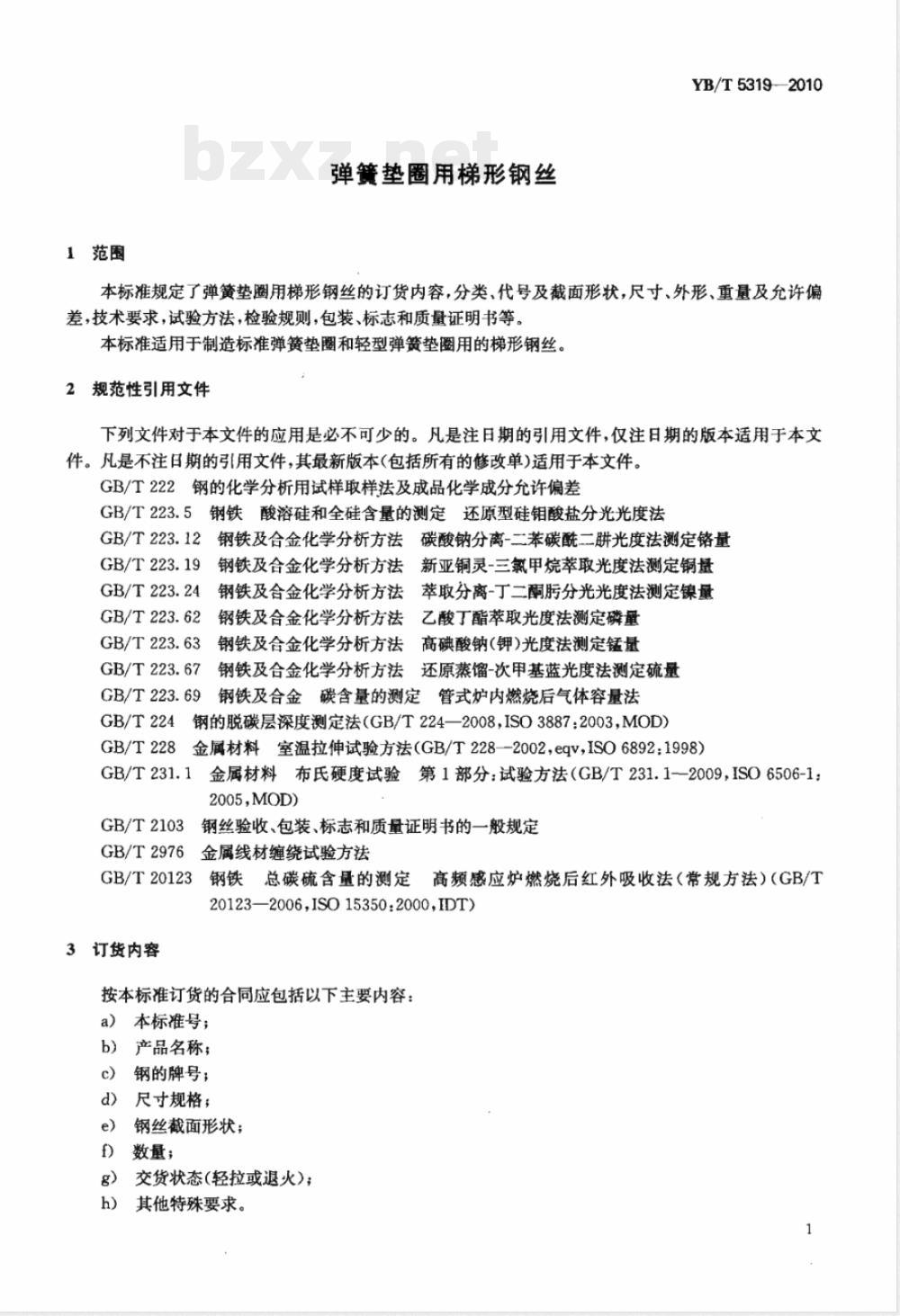

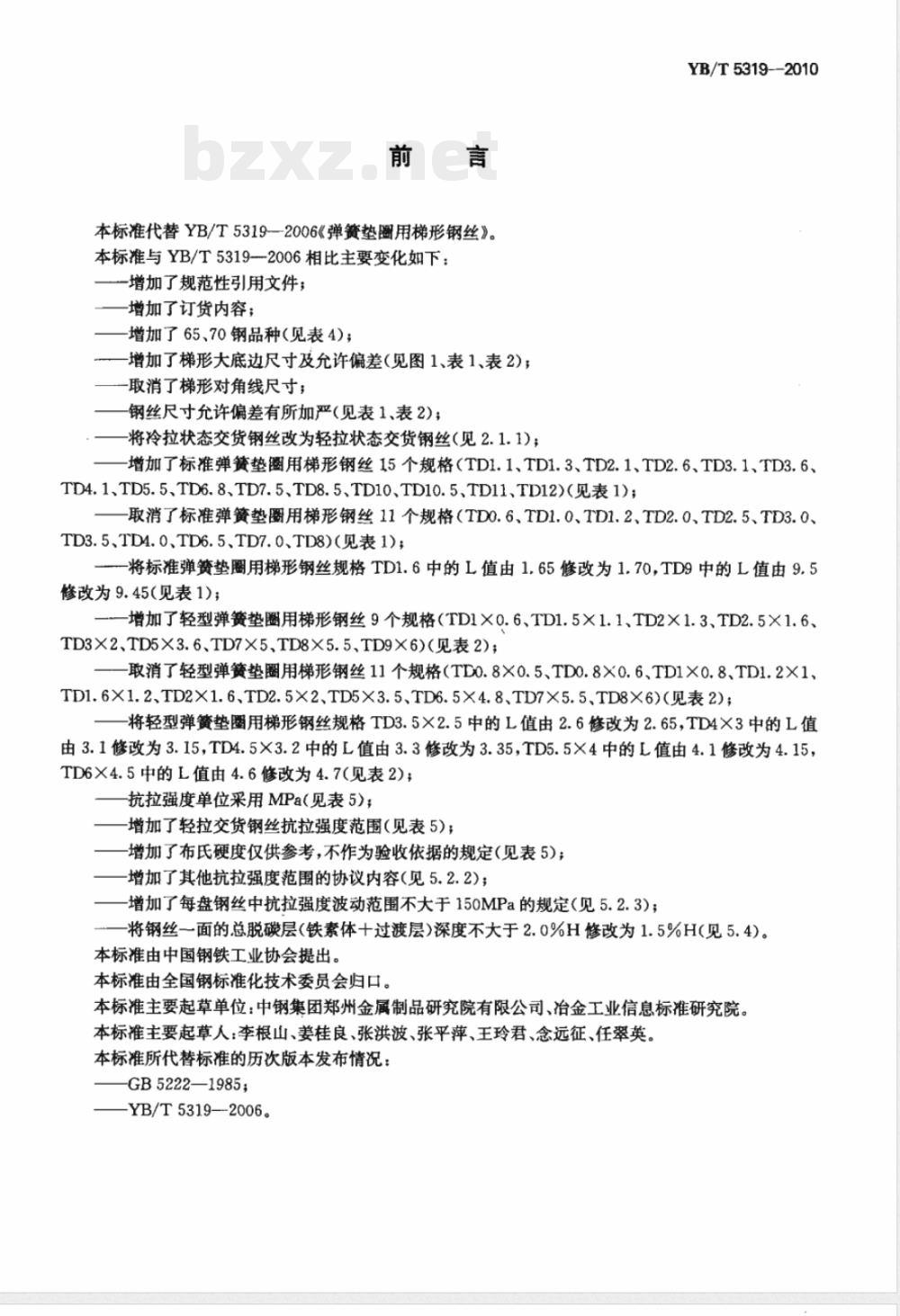

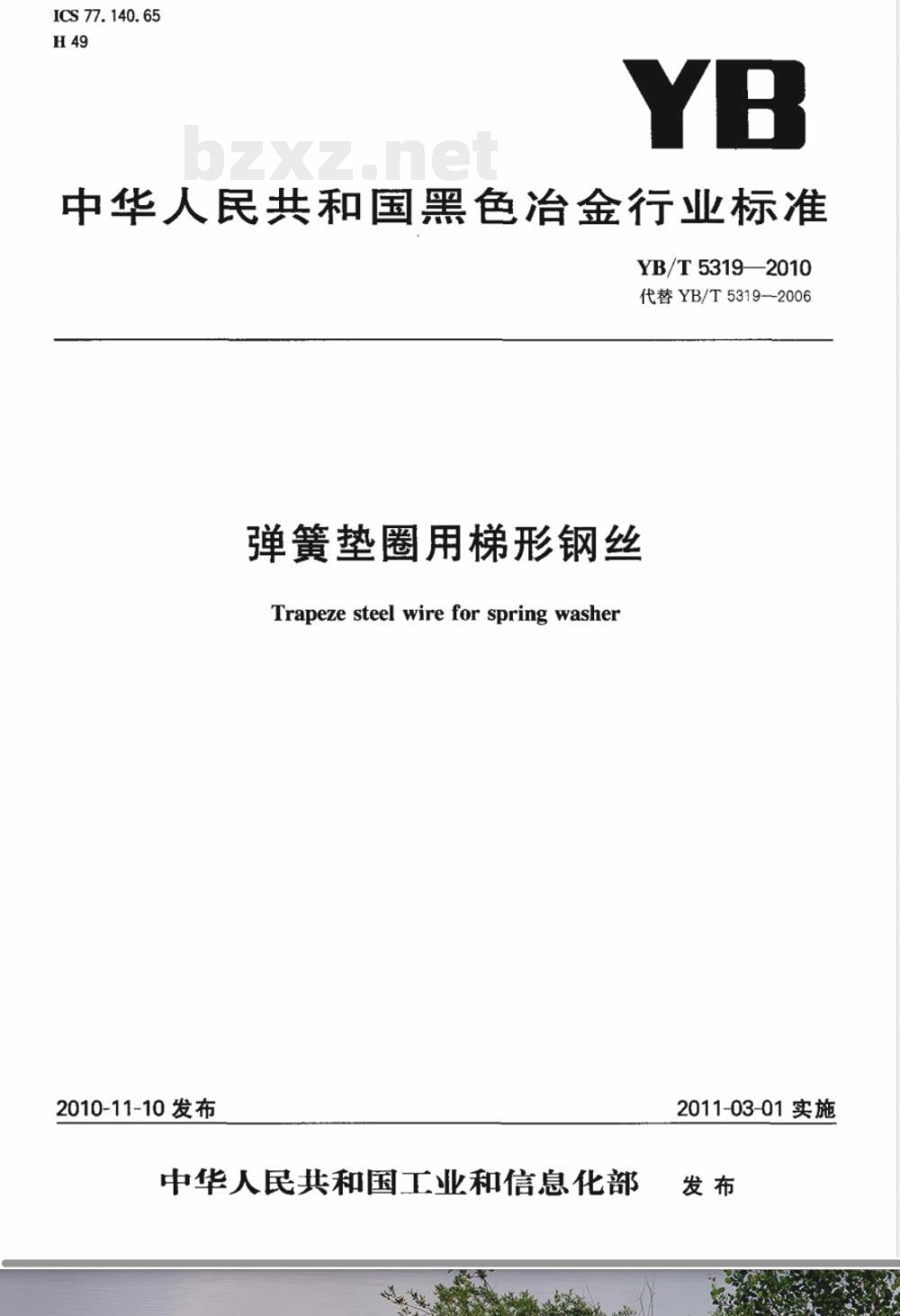

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T5319—2010 代替 YB/T5319—2006 弹簧垫圈用梯形钢丝 Trapeze steel wire for spring washer 2010-11-10 发布 中华人民共和国工业和信息化部 2011-03-01 实施 发布 前言 本标准代替 YB/T5319—2006《弹簧垫圈用梯形钢丝》。与2006版相比主要变化如下： 增加规范性引用文件和订货内容。 增加65、70钢品种（见表4）。 增加梯形大底边尺寸及允许偏差，取消梯形对角线尺寸。 钢丝尺寸允许偏差有所加严。 将冷拉状态交货钢丝改为轻拉状态交货钢丝。 增加标准弹簧垫圈用梯形钢丝15个规格，取消11个规格。 调整部分规格L值参数。 增加轻型弹簧垫圈用梯形钢丝9个规格，取消11个规格。 调整部分规格L值参数。 抗拉强度单位统一采用 MPa，并增加轻拉交货钢丝抗拉强度范围。 布氏硬度改为仅供参考，不作为验收依据。 增加其他抗拉强度范围的协议规定。 规定每盘钢丝抗拉强度波动范围不大于150MPa。 将脱碳层深度要求由不大于2.0%H修改为1.5%H。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 主要起草单位：中钢集团郑州金属制品研究院有限公司、冶金工业信息标准研究院。 主要起草人：李根山、姜桂良、张洪波、张平萍、王玲君、念远征、任翠英。 历次版本：GB5222—1985、YB/T5319—2006。 1 范围 本标准规定了弹簧垫圈用梯形钢丝的订货内容、分类、代号及截面形状、尺寸外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于制造标准弹簧垫圈和轻型弹簧垫圈用的梯形钢丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T222 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T223.5 钢铁酸溶硅和全硅含量的测定 GB/T223.12 钢铁及合金化学分析方法 GB/T223.19 钢铁及合金化学分析方法 GB/T223.24 钢铁及合金化学分析方法 GB/T223.62 钢铁及合金化学分析方法 GB/T223.63 钢铁及合金化学分析方法 GB/T223.67 钢铁及合金化学分析方法 GB/T223.69 钢铁及合金碳含量的测定 GB/T224 钢的脱碳层深度测定法 GB/T228 金属材料室温拉伸试验方法 GB/T231.1 金属材料布氏硬度试验方法 3 范围说明 本标准适用于制造弹簧垫圈用的梯形截面钢丝产品，涵盖标准型与轻型产品体系。 4 技术要求 钢丝应满足规定的尺寸精度、形状要求及力学性能指标。 抗拉强度、脱碳层深度及尺寸偏差应符合相应表格规定。 轻拉交货钢丝应符合相应状态要求及性能范围。
