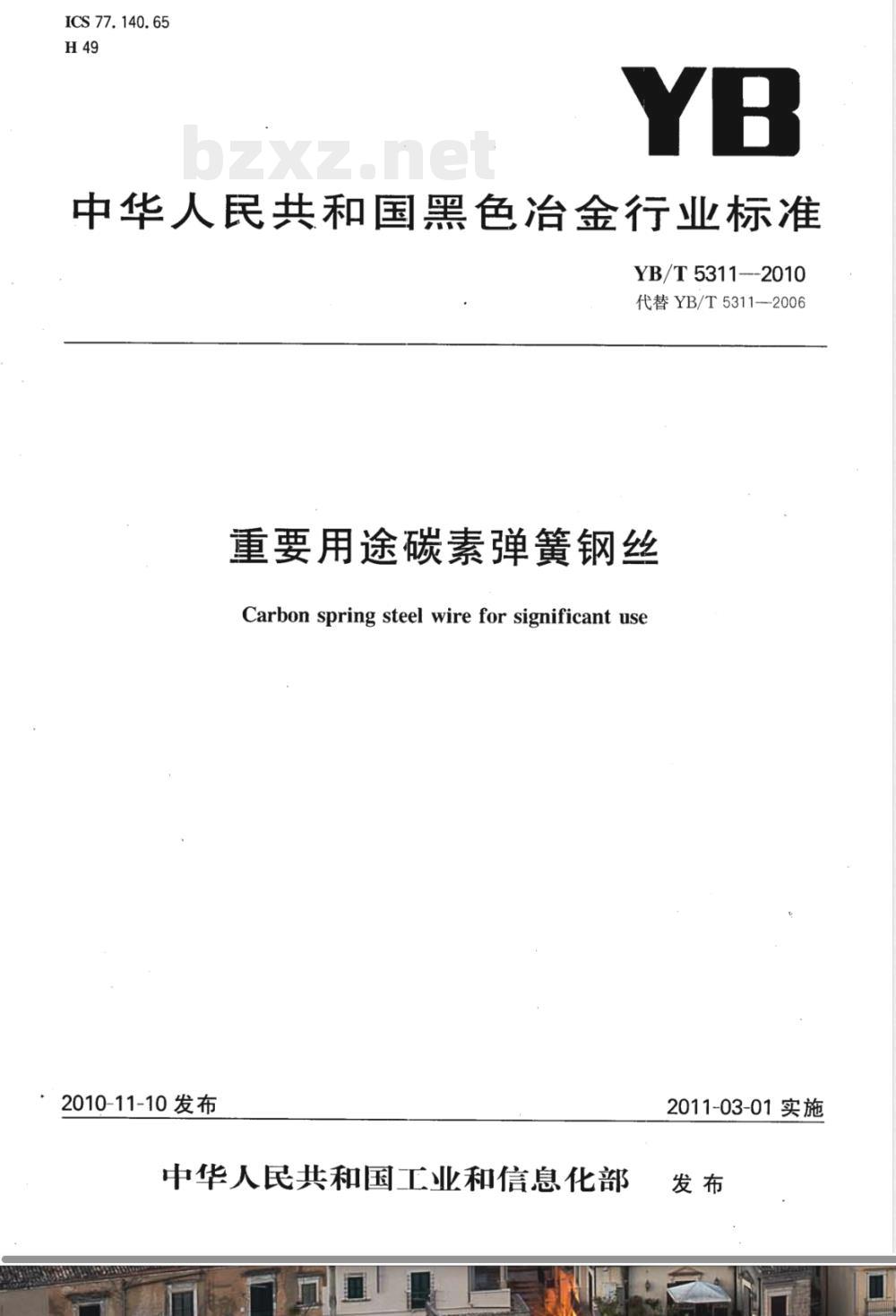

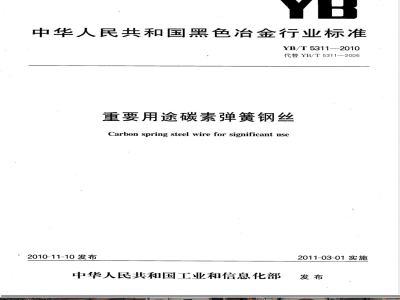

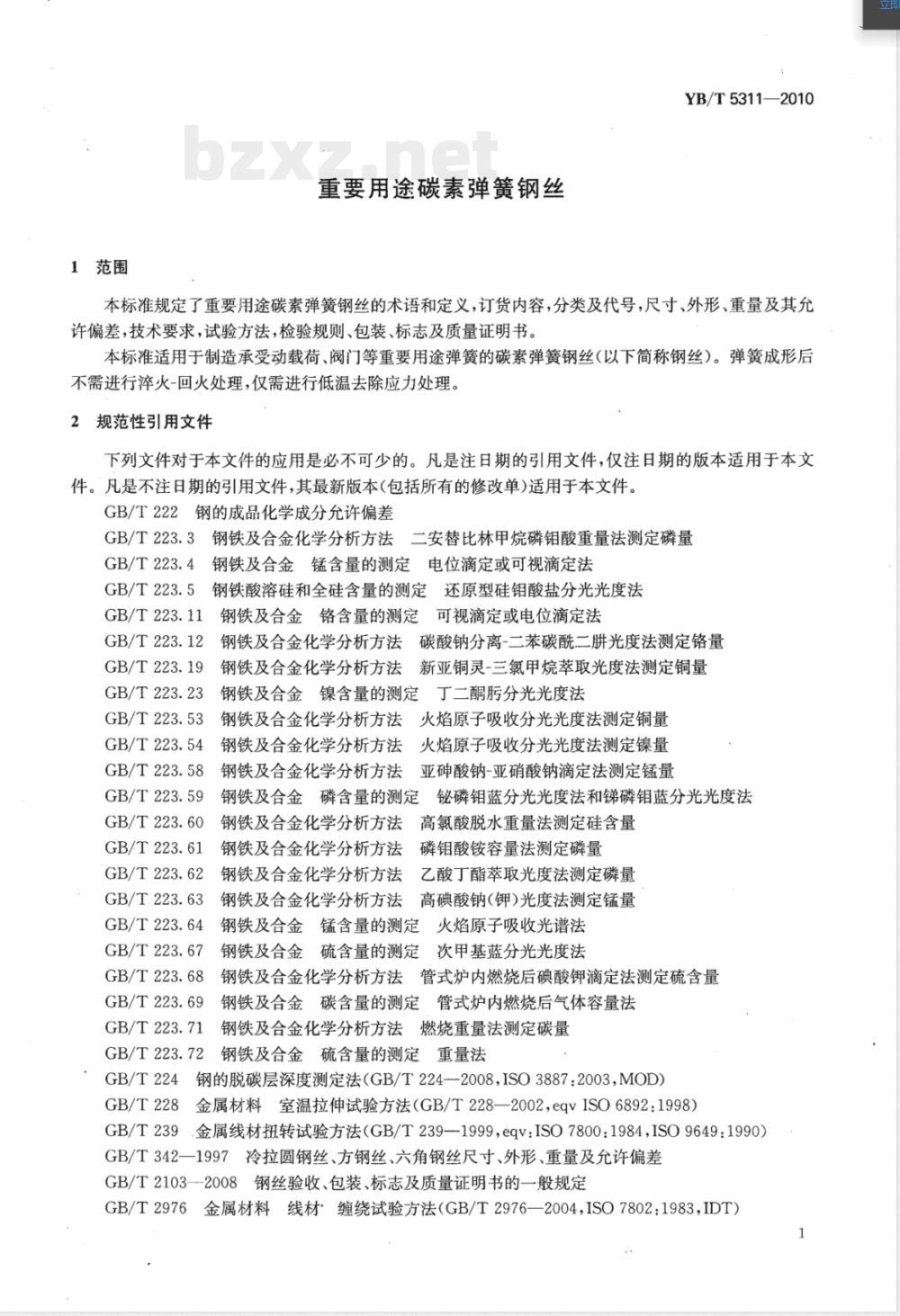

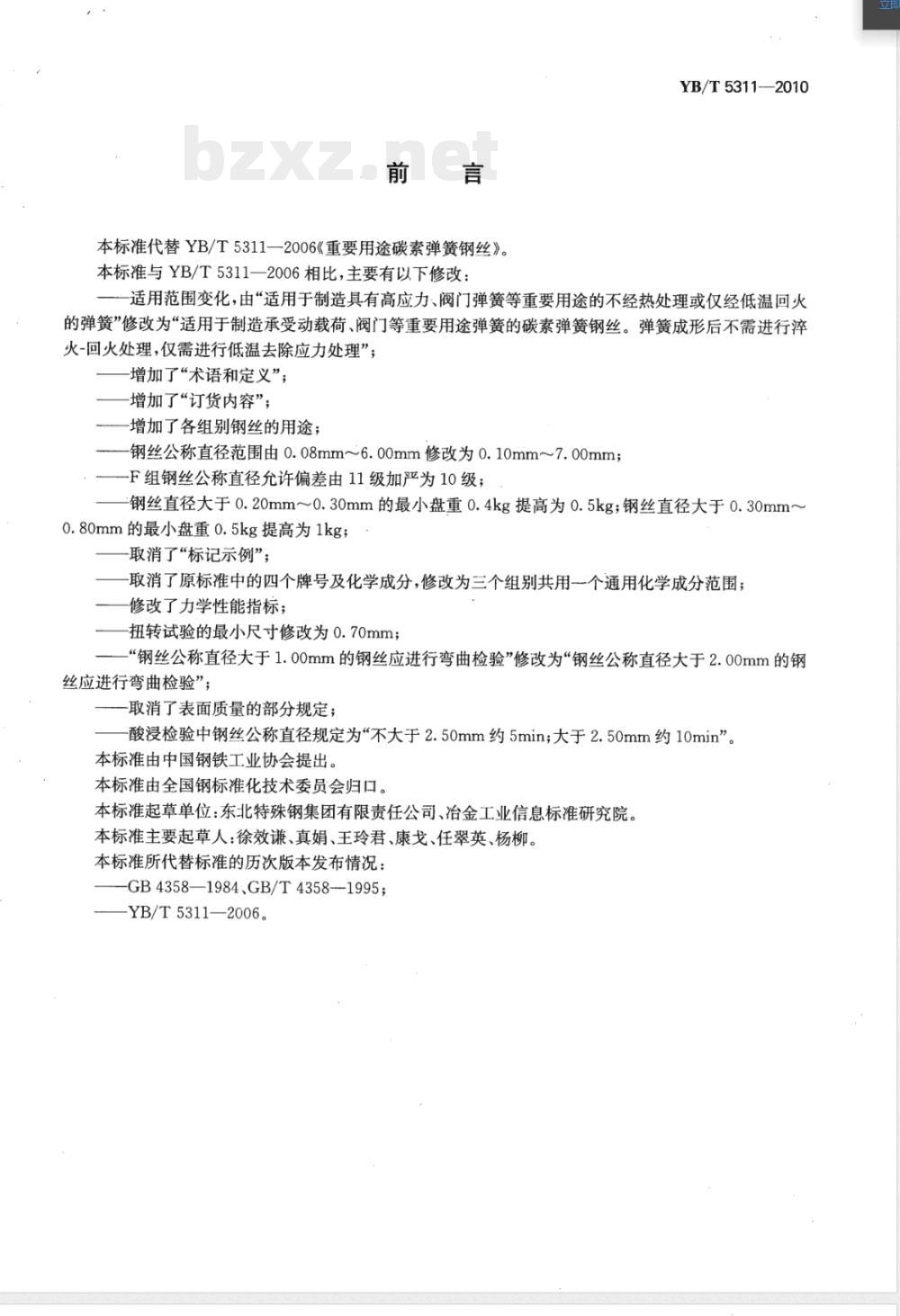

ICS 77.140.65 H49 中华人民共和国黑色冶金行业标准 YB/T 5311—2010 代替 YB/T 5311—2006 重要用途碳素弹簧钢丝 Carbon spring steel wire for significant use 2010-11-10 发布 2011-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准代替 YB/T 5311—2006《重要用途碳素弹簧钢丝》。与2006版相比主要修改如下： ——适用范围调整为承受动载荷及阀门等重要用途弹簧用钢丝，弹簧成形后不进行淬火-回火，仅进行低温去应力处理； ——增加“术语和定义”“订货内容”； ——增加各组别钢丝用途说明； ——钢丝公称直径范围由0.08mm～6.00mm调整为0.10mm～7.00mm； ——F组公称直径允许偏差由11级加严为10级； ——小直径盘重要求提高（0.20～0.30mm由0.4kg提高至0.5kg；0.30～0.80mm由0.5kg提高至1kg）； ——取消“标记示例”； ——取消原四个牌号及化学成分，改为统一化学成分范围； ——修改力学性能指标； ——扭转试验最小直径调整为0.70mm； ——弯曲检验直径由>1.00mm调整为>2.00mm； ——取消部分表面质量规定； ——酸浸检验时间按直径分级调整。 本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会归口。 起草单位：东北特殊钢集团有限责任公司、冶金工业信息标准研究院。 主要起草人：徐效谦、真娟、王玲君、康戈、任翠英、杨柳。 历次版本：GB 4358—1984、GB/T 4358—1995、YB/T 5311—2006。 1 范围 本标准规定了重要用途碳素弹簧钢丝的术语和定义、订货内容、分类及代号、尺寸外形及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等内容。 本标准适用于制造承受动载荷、阀门等重要用途弹簧的碳素弹簧钢丝。弹簧成形后不需进行淬火-回火处理，仅需进行低温去应力处理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.3 钢铁及合金化学分析方法（磷量测定） GB/T 223.4 锰含量测定方法（电位滴定或可视滴定） GB/T 223.5 硅含量测定方法 GB/T 223.11 铬含量测定方法 GB/T 223.12 铬量测定方法 GB/T 223.19 铜含量测定方法 GB/T 223.23 镍含量测定方法 GB/T 223.53 铜含量测定方法（火焰原子吸收） GB/T 223.54 镍含量测定方法（火焰原子吸收） GB/T 223.58 锰含量测定方法 GB/T 223.59 磷含量测定方法 GB/T 223.60 硅含量测定方法 GB/T 223.61 磷含量测定方法 GB/T 223.62 磷含量测定方法 GB/T 223.63 锰含量测定方法 GB/T 223.64 锰含量测定方法 GB/T 223.67 硫含量测定方法 GB/T 223.68 硫含量测定方法 GB/T 223.69 碳含量测定方法 GB/T 223.71 碳含量测定方法 GB/T 223.72 硫含量测定方法 GB/T 224 钢的脱碳层深度测定法（ISO 3887:2003, MOD）
