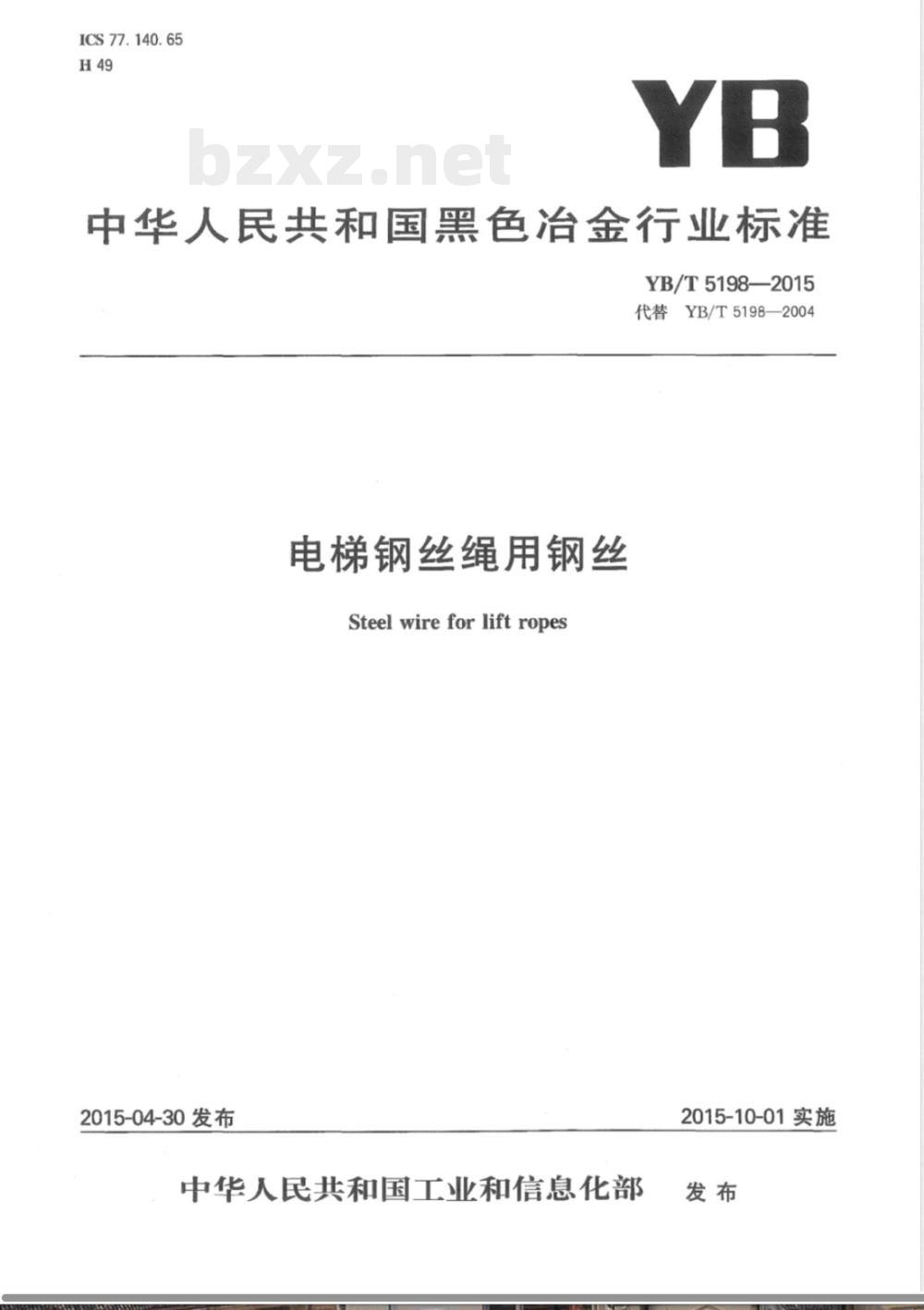

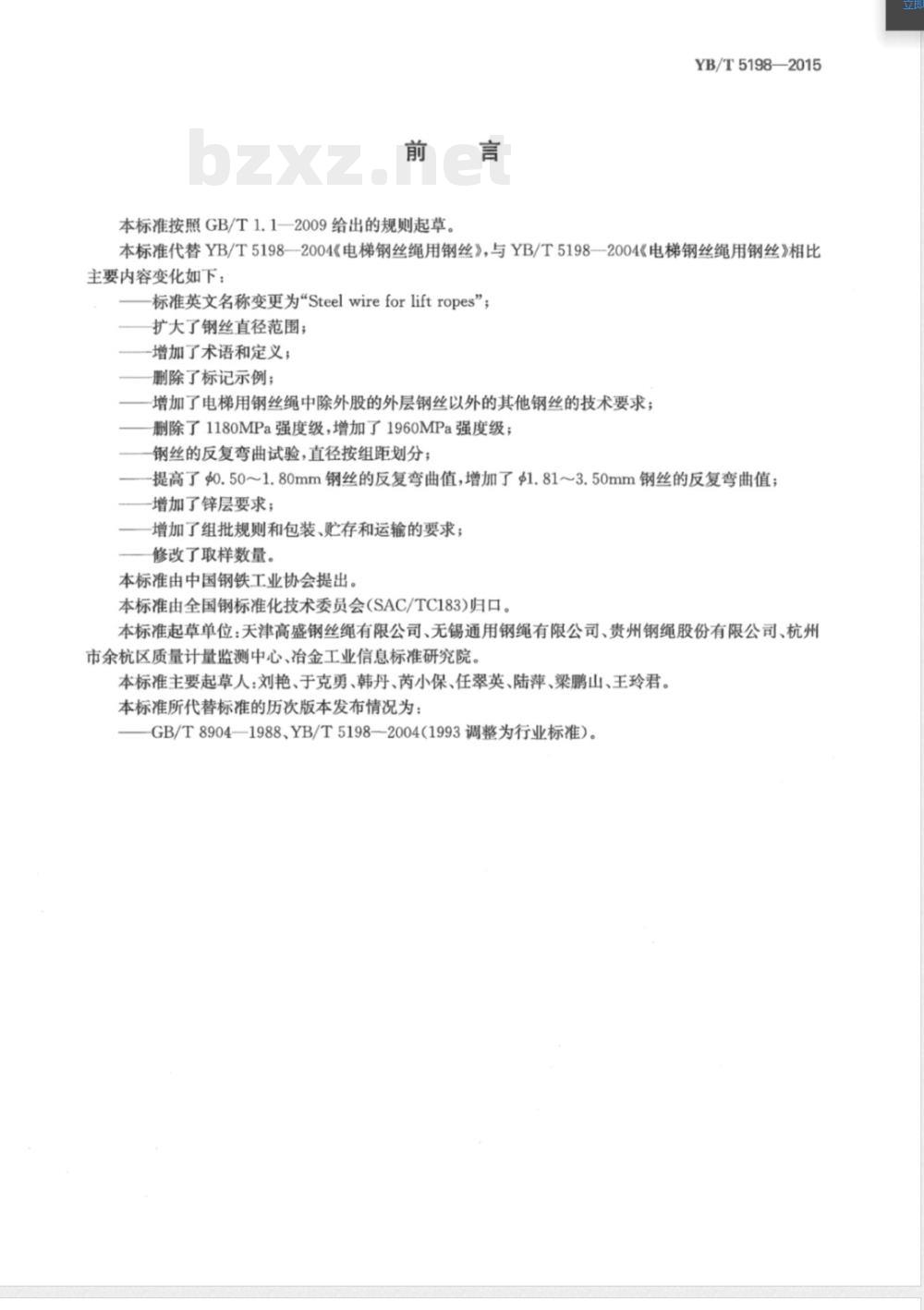

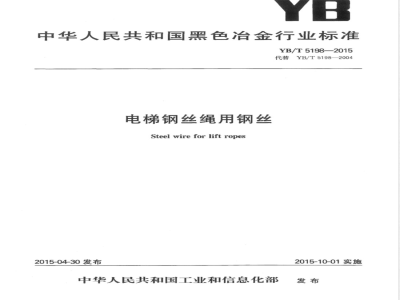

ICS 77.140.65 H49 中华人民共和国黑色冶金行业标准 YB/T 5198—2015 代替 YB/T 5198—2004 电梯钢丝绳用钢丝 Steel wire for lift ropes 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YB/T 5198—2004《电梯钢丝绳用钢丝》，与2004版相比主要变化如下： ——英文名称修改为“Steel wire for lift ropes”； ——扩大钢丝直径范围； ——增加术语与定义； ——删除标记示例； ——增加除外股外层钢丝以外的其他钢丝技术要求； ——删除1180MPa强度级，增加1960MPa强度级； ——反复弯曲试验按直径分组； ——提高0.50～1.80mm钢丝反复弯曲值，并增加1.81～3.50mm钢丝指标； ——增加锌层要求； ——增加组批规则及包装、贮存和运输要求； ——修改取样数量。 本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会（SAC/TC183）归口。 起草单位：天津高盛钢丝绳有限公司、无锡通用钢绳有限公司、贵州钢绳股份有限公司、杭州市余杭区质量计量监测中心、冶金工业信息标准研究院。 主要起草人：刘艳、于克勇、韩丹、芮小保、任翠英、陆萍、梁鹏山、王玲君。 本标准所代替标准历次版本：GB/T 8904—1988、YB/T 5198—2004。 1 范围 本标准规定了电梯钢丝绳用钢丝的术语与定义、技术要求、试验方法、检验规则、包装、贮存和运输及标志和质量证明书等内容。 本标准适用于公称直径为0.15mm～3.50mm的电梯钢丝绳用钢丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 239.1 金属材料线材 第1部分：单向扭转试验方法 GB/T 341 钢丝分类及术语 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2103—2008 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2976 金属材料线材缠绕试验方法 GB/T 4354 优质碳素钢热轧盘条 YB/T 081 冶金技术标准的数值修约与检测数值的判定 3 术语和定义 GB/T 341界定的以及下列术语和定义适用于本文件。 3.1 公称直径 以毫米为单位的名义直径，并以此直径进行各项技术指标的检验和验收。 3.2 实测直径 在钢丝同一横截面相互垂直方向上两个测量结果的算术平均值。 4 技术要求 4.1 原料 钢丝用盘条应符合 GB/T 4354 的规定，牌号由制造厂选择。经供需双方协商并在合同中注明，也可采用其他钢种和牌号。 4.2 直径及允许偏差 钢丝公称直径及允许偏差应符合表1规定。 表1 直径允许偏差： 0.15≤d<0.80：±0.01 mm 0.80≤d<1.60：±0.02 mm 1.60≤d≤3.50：±0.03 mm 4.3 不圆度 钢丝不圆度应不大于公称直径公差之半。 4.4 外形 钢丝可盘卷或工字轮包装交货。工字轮应缠绕紧密平整，盘卷不得松散，展开时不得呈“”字形。 4.5 力学性能 4.5.1 抗拉强度 钢丝公称抗拉强度级别为1320MPa、1370MPa、1570MPa、1620MPa、1770MPa、1960MPa。 根据需方要求可提供其他强度级别，其性能按相邻较高级别执行。 钢丝抗拉强度下限为公称抗拉强度级别，上限为下限加允许差值。 4.5.2 扭转性能 钢丝扭转次数应符合相关表3规定，按不同公称直径分组执行。 4.5.3 反复弯曲性能 按公称直径分组进行反复弯曲试验并满足相应要求。
