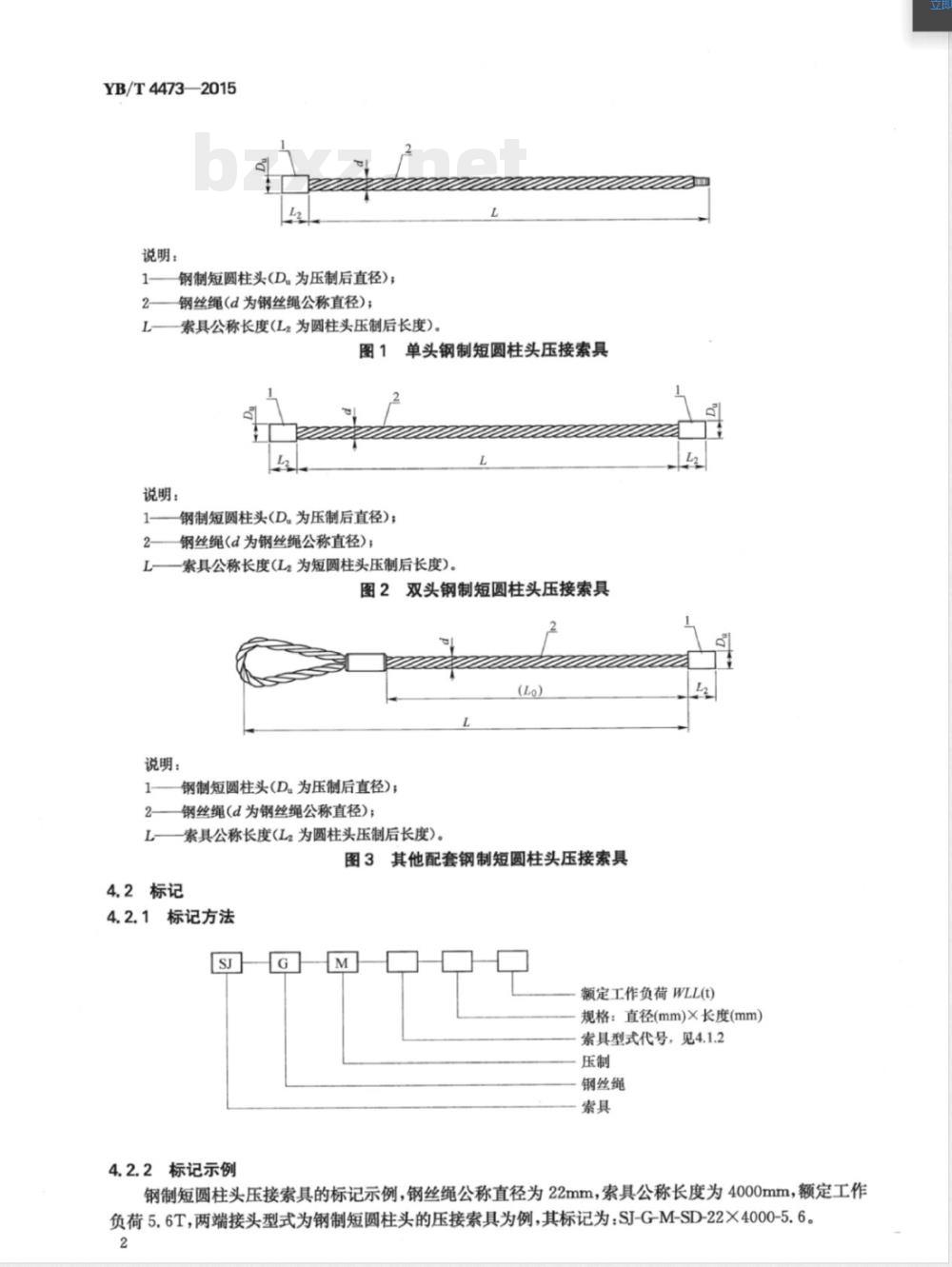

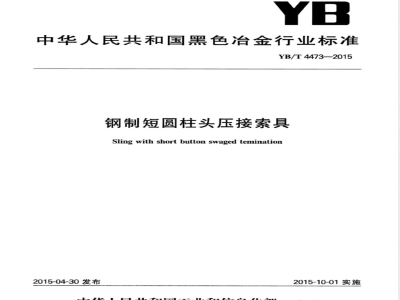

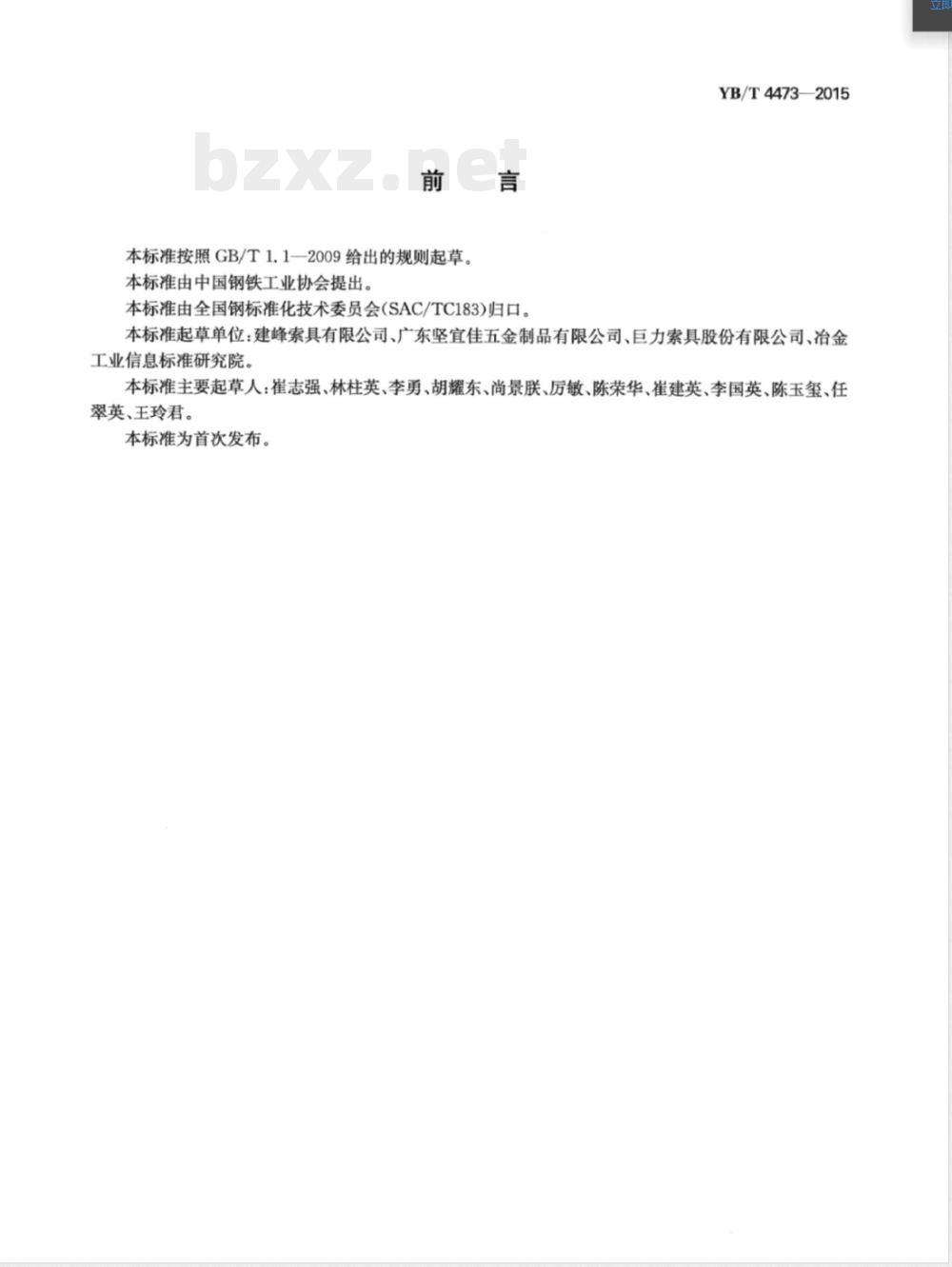

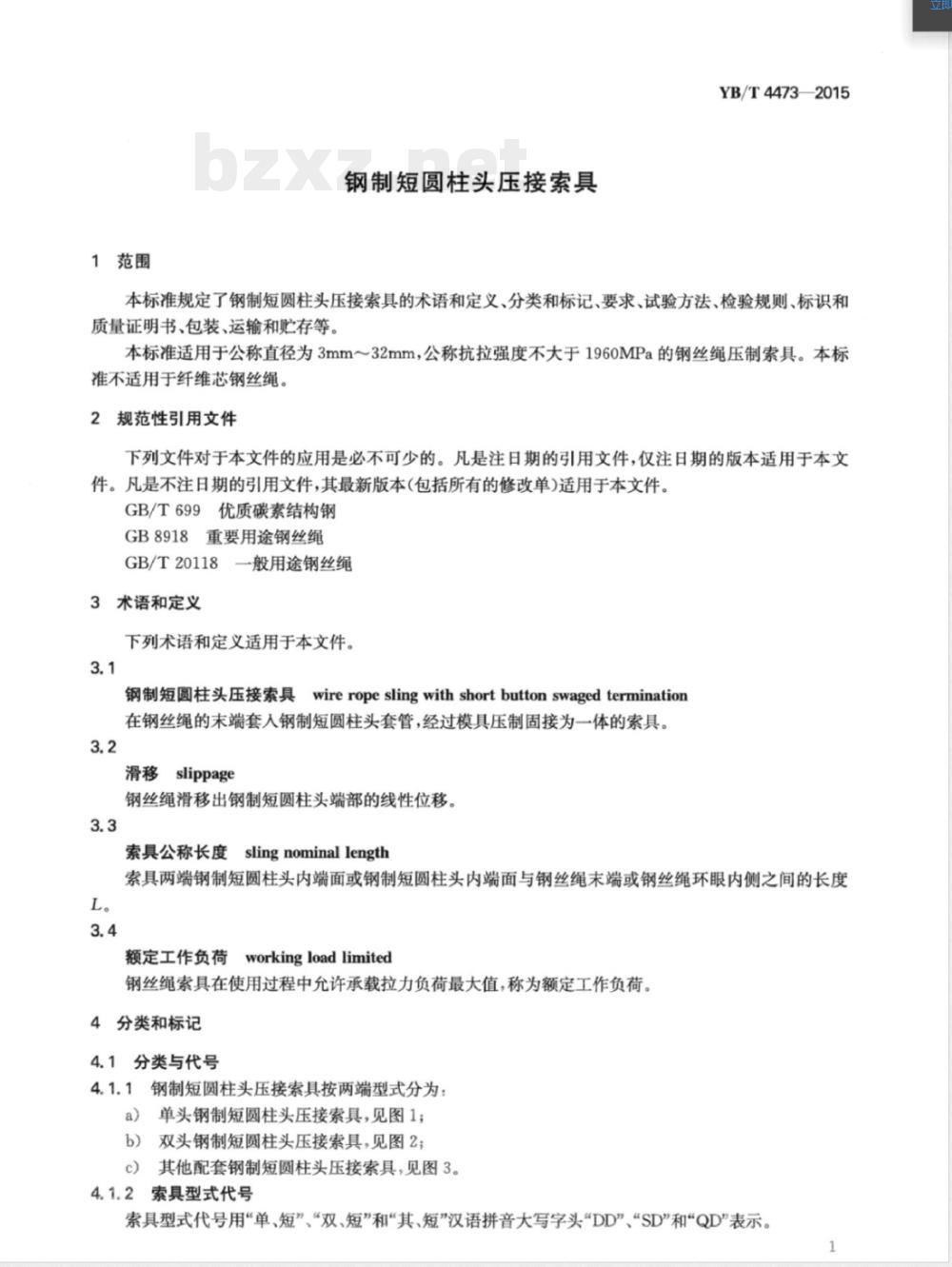

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T 4473—2015 钢制短圆柱头压接索具 Sling with short button swaged termination 2015-04-30发布 中华人民共和国工业和信息化部 2015-10-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：建峰索具有限公司、广东坚宜佳五金制品有限公司、巨力索具股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：崔志强、林柱英、李勇、胡耀东、尚景朕、厉敏、陈荣华、崔建英、李国英、陈玉玺、任翠英、王玲君。 本标准为首次发布。 1 范围 本标准规定了钢制短圆柱头压接索具的术语和定义、分类和标记、要求、试验方法、检验规则、标识和质量证明书、包装、运输和贮存等内容。 本标准适用于公称直径为3mm～32mm，公称抗拉强度不大于1960MPa的钢丝绳压制索具。本标准不适用于纤维芯钢丝绳。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 699 优质碳素结构钢 GB 8918 重要用途钢丝绳 GB/T 20118 一般用途钢丝绳 3 术语和定义 3.1 钢制短圆柱头压接索具 在钢丝绳末端套入钢制短圆柱头套管，经模具压制固接为一体的索具。 3.2 滑移 钢丝绳从钢制短圆柱头端部滑出的线性位移。 3.3 索具公称长度 索具两端钢制短圆柱头内端面或与钢丝绳末端/环眼内侧之间的长度L。 3.4 额定工作负荷 索具在使用过程中允许承载的最大拉力负荷。 4 分类和标记 4.1 分类 钢制短圆柱头压接索具按两端型式分为： a）单头钢制短圆柱头压接索具； b）双头钢制短圆柱头压接索具； c）其他配套钢制短圆柱头压接索具。 索具型式代号分别用“DD”“SD”“QD”表示。 4.2 标记 标记方法：SJ-G-M-型式代号-规格（直径×长度）-额定工作负荷。 标记示例：钢丝绳公称直径22mm，长度4000mm，额定工作负荷5.6T，双头型压接索具标记为：SJ-G-M-SD-22×4000-5.6。 5 要求 5.1 一般要求 5.1.1 钢制短圆柱头套管材料应为低碳镇静钢，其性能和化学成分应符合GB/T 699规定，断后伸长率A≥20%，断面收缩率Z≥40%。 5.1.2 钢制短圆柱头套管制造要求： 套管相关规格尺寸参见附录A；应采用无缝管材或棒材制造；不得存在裂纹、毛刺等缺陷；应进行退火处理以保证塑性。 5.1.3 钢丝绳 与钢制短圆柱头套
