本标准规定了平面钢领的分类和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于环锭细纱机和捻线机的钢领。

ICS59.120.10

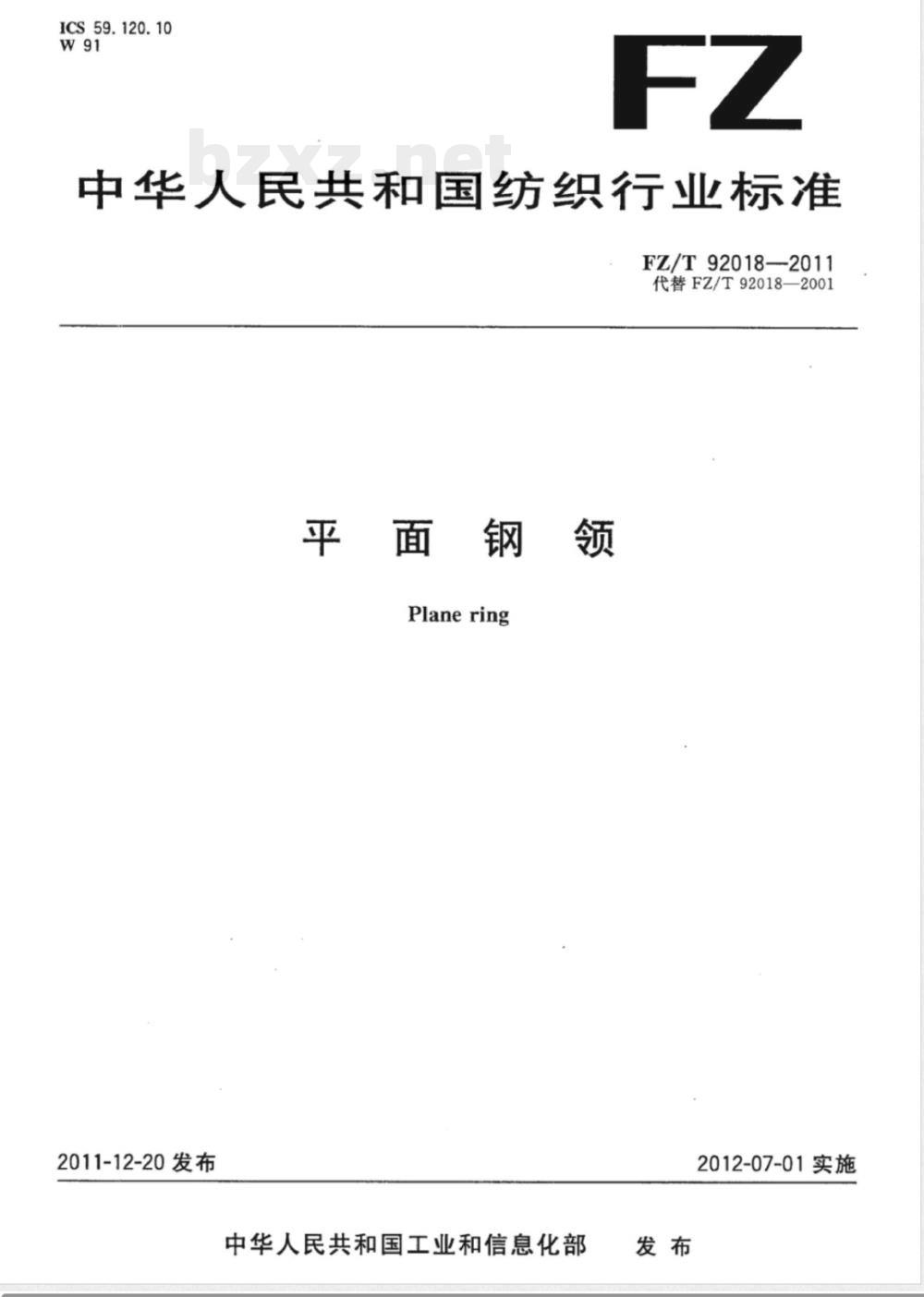

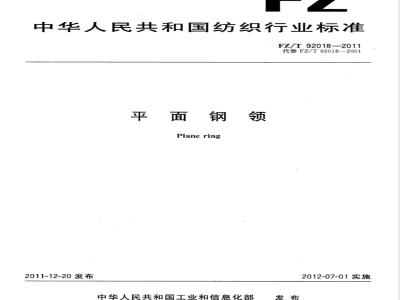

中华人民共和国纺织行业标准
FZ/T92018—2011
代替FZ/T92018—2001
平面钢领
Planering
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

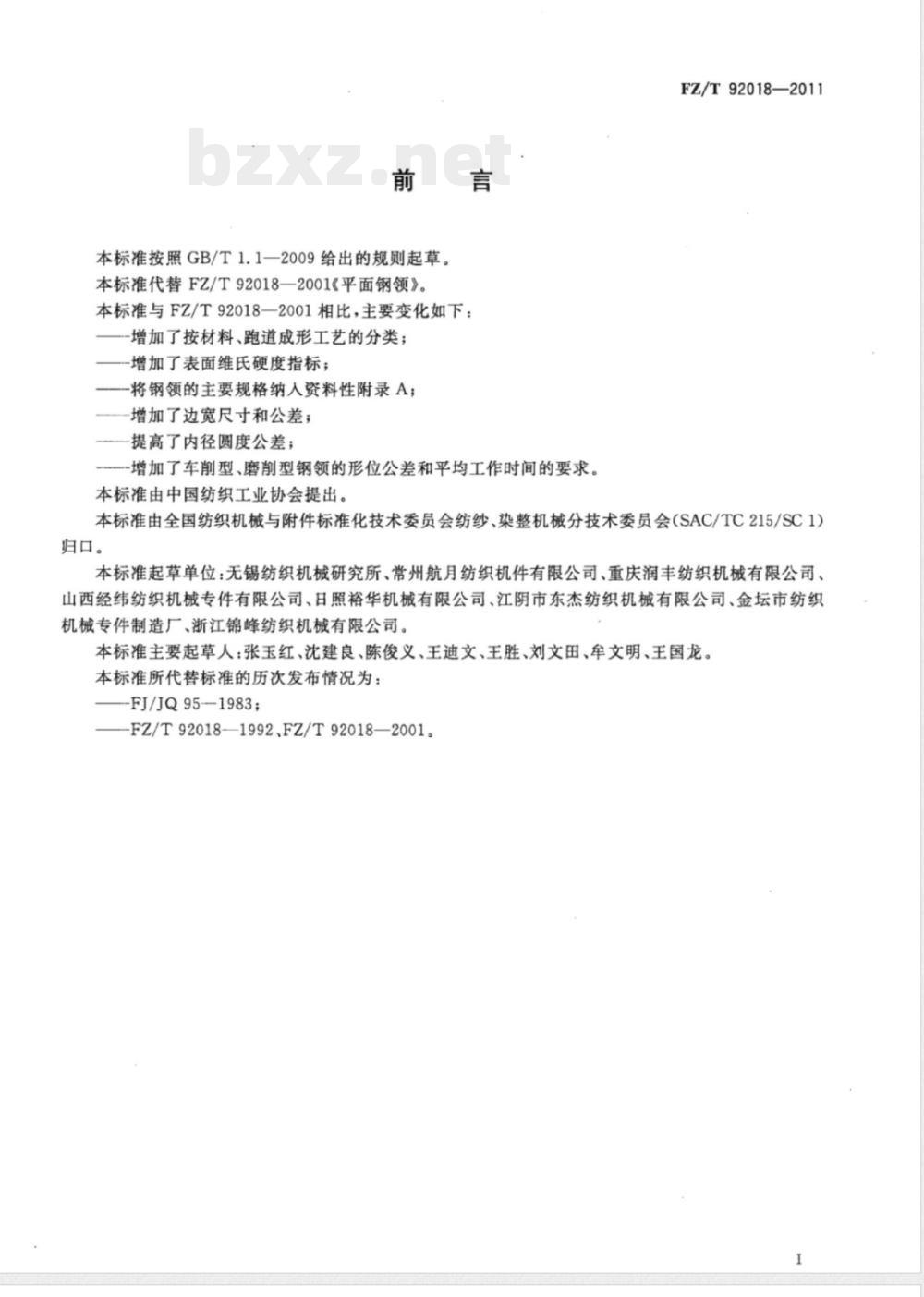

本标准按照GB/T1.1一2009给出的规则起草。本标准代替FZ/T92018—2001《平面钢领》。本标准与FZ/T92018一2001相比，主要变化如下：增加了按材料、跑道成形工艺的分类；-增加了表面维氏硬度指标；
将钢领的主要规格纳人资料性附录A；增加了边宽尺寸和公差；
一提高了内径圆度公差；
-增加了车削型、磨型钢领的形位公差和平均工作时间的要求。本标准由中国纺织工业协会提出。FZ/T92018—2011
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：无锡纺织机械研究所、常州航月纺织机件有限公司、重庆润丰纺织机械有限公司、山西经纬纺织机械专件有限公司、日照裕华机械有限公司、江阴市东杰纺织机械有限公司、金坛市纺织机械专件制造厂、浙江锦峰纺织机械有限公司。本标准主要起草人：张玉红、沈建良、陈俊义、王迪文、王胜、刘文田、牟文明、王国龙。本标准所代替标准的历次发布情况为：-FJ/JQ95-1983；
-FZ/T92018—1992、FZ/T92018—2001。I

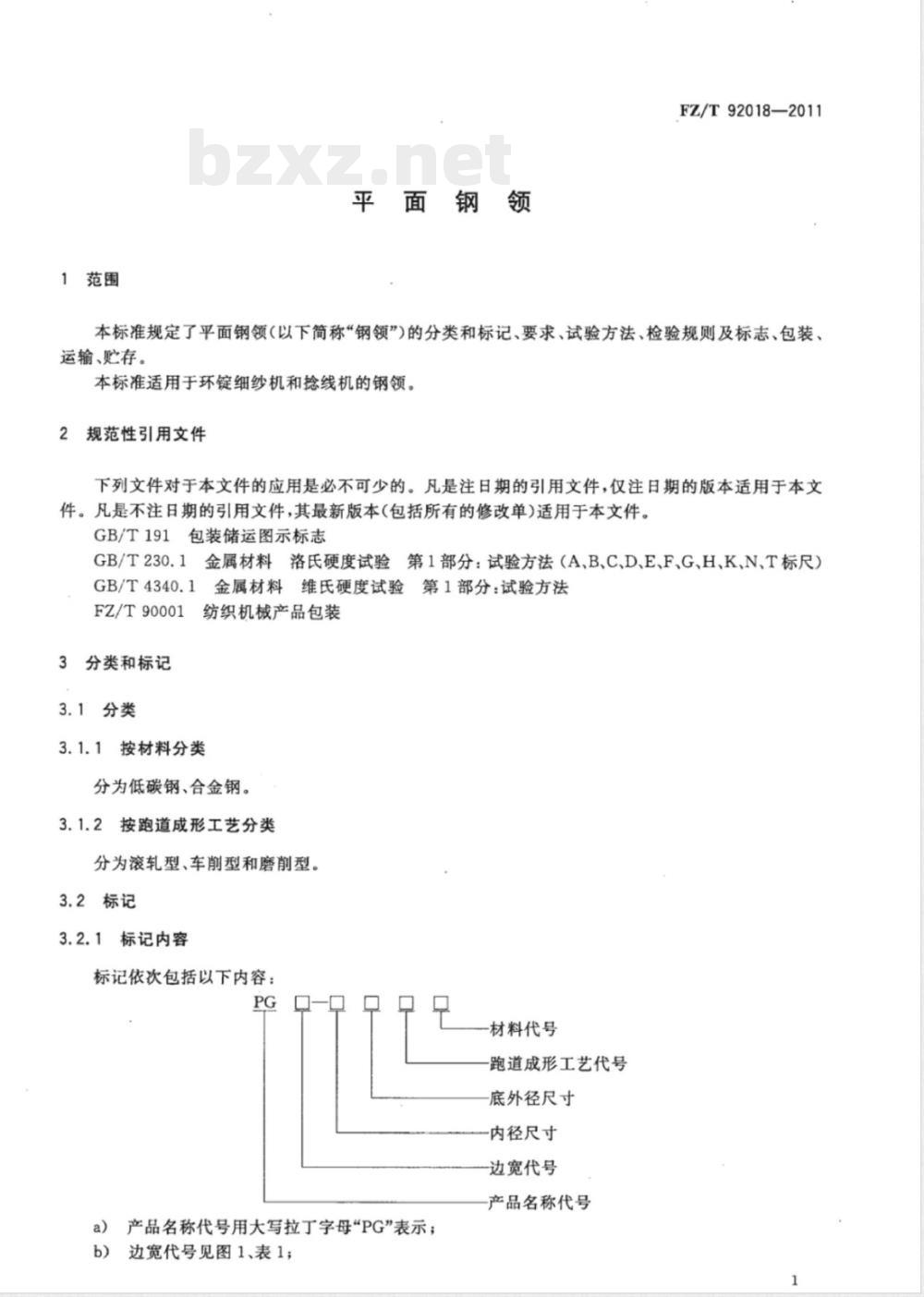

1范围
平面钢领
FZ/T92018—2011
本标准规定了平面钢领（以下简称“钢领”）的分类和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于环锭细纱机和捻线机的钢领。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）GB/T4340.13
金属材料维氏硬度试验第1部分：试验方法纺织机械产品包装
FZ/T90001
3分类和标记
3.1分类
按材料分类
分为低碳钢、合金钢。
3.1.2按跑道成形工艺分类
分为滚轧型、车削型和磨削型。3.2标记
3.2.1标记内容
标记依次包括以下内容：
材料代号
跑道成形工艺代号
底外径尺寸
内径尺寸
边宽代号
产品名称代号

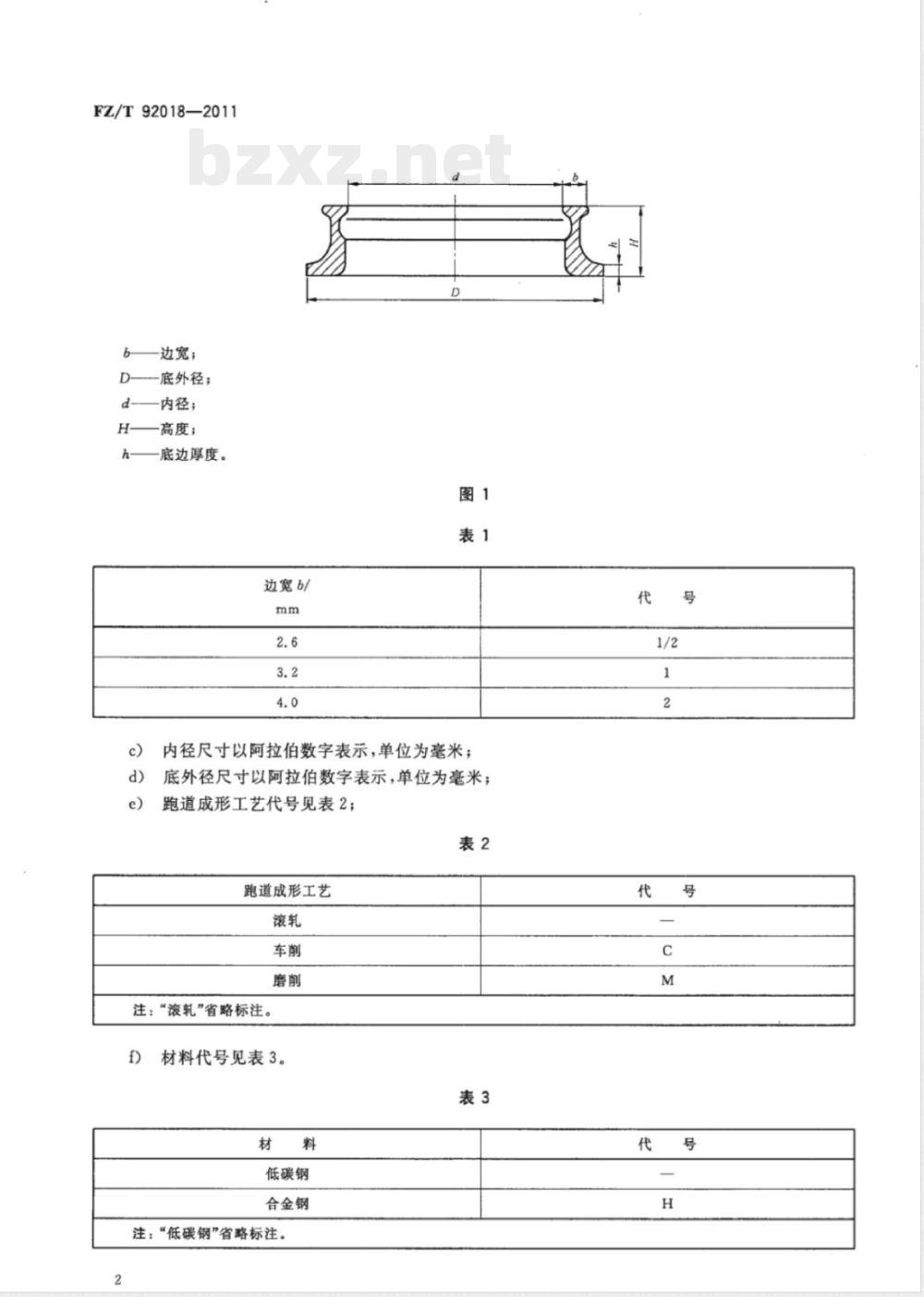

a）产品名称代号用大写拉丁字母“PG”表示；边宽代号见图1、表1；
FZ/T92018-—2011
6边宽；
底外径；
d-—内径；Www.bzxZ.net
一高度；
底边厚度。
边宽b/
内径尺寸以阿拉伯数字表示，单位为毫米；底外径尺寸以阿拉伯数字表示，单位为毫米；跑道成形工艺代号见表2；
跑道成形工艺
注：“液轧”省略标注。
材料代号见表3。
低碳钢
合金钢
注：“低碳钢”省略标注。

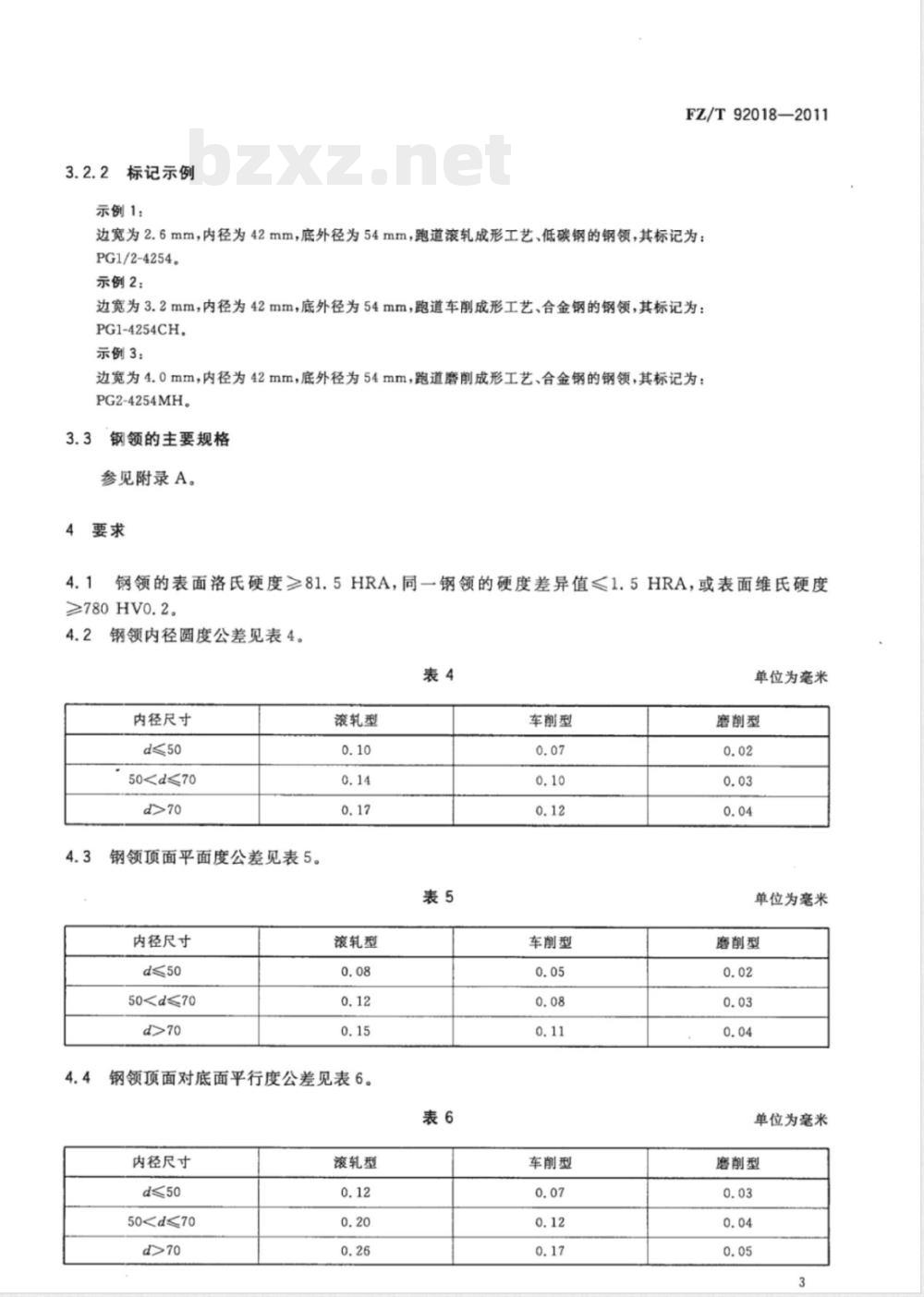

3.2.2标记示例
示例1：
FZ/T92018—2011
边宽为2.6mm，内径为42mm，底外径为54mm，跑道滚轧成形工艺、低碳钢的钢领，其标记为：PG1/2-4254。
示例2：
边宽为3.2mm，内径为42mm，底外径为54mm，跑道车削成形工艺、合金钢的钢领，其标记为：PG1-4254CH
示例3：
边宽为4.0mm，内径为42mm，底外径为54mm，跑道磨削成形工艺、合金钢的钢领，其标记为：PG2-4254MH。
钢领的主要规格
参见附录A。
钢领的表面洛氏硬度≥81.5HRA，同一钢领的硬度差异值≤1.5HRA，或表面维氏硬度≥780HV0.2。
钢领内径圆度公差见表4。
内径尺寸
d≤50
50钢领顶面平面度公差见表5。
内径尺寸
d≤50
50滚轧型
滚轧型
钢领顶面对底面平行度公差见表6。表6
内径尺寸
d≤50
50车削型
车削型
车削型
单位为毫米
磨削型
单位为毫米
磨削型
单位为毫米
磨削型
FZ/T92018—2011
钢领内径尺寸极限偏差见表7。
内径d/mm
底外径D/mm
5050边宽b/mm
4.6钢领底外径尺寸的极限偏差见表7。钢领边宽尺寸的极限偏差见表7。4.7
边宽代号
钢领内跑道工作部位表面（见图2），不应有裂纹及影响使用的擦伤、磕碰、方向性纹路等缺陷。一内跑道；
2顶面；
一外跑道。
4.9低碳钢钢领失效前的平均工作时间应不低于6个月；合金钢（不含低碳合金钢)钢领失效前的平均工作时间应不低于2年。
5试验方法
5.1钢领的表面硬度（4.1），用洛氏硬度计按GB/T230.1规定或用维氏硬度计按GB/T4340.1的规定检测。每只钢领的顶面测两点，测点组成的圆心角大于120°。若有一点不合格，则在该点附近再测两点，该两点均合格为符合要求，否则为不符合要求。5.2钢领的内径圆度（4.2)，将钢领放在专用量仪上旋转360°，取最大与最小读数差值之半为内径圆度值，见图3。
FZ/T92018—2011
5.3钢领的顶面平面度（4.3），将钢领顶面朝下放在平板上，上面加300g码，用塞尺测量。5.4钢领的顶面对底面平行度（4.4)，将钢领放在专用量仪上，转动360，取最大与最小读数之差，见图4。?
5.5钢领内径尺寸（4.5)，用圆柱塞规检测。5.6钢领底外径尺寸（4.6)，用环规检测。5.7钢领边宽尺寸（4.7)，用卡规或通用量具检测。5.8钢领内跑道工作部位表面外观质量（4.8)，感官检验。5.9钢领失效前的平均工作时间（4.9)，在正常纺纱条件下，选用合适的钢丝圈，线速度不超过38m/s，按钢领连续工作的时间计算。
检验规则
型式检验
在下列情况之一时，应进行型式检验：新产品投产鉴定时；
结构、工艺、材料有较大改变时；产品停产两年以上恢复生产时；第三方进行质量检验时。
检验项目：见4.1~4.8。
6.2出厂检验
产品由生产企业检验合格后并附有合格证，方能出厂。6.2.1
检验项目：见4.1~4.8。
6.3抽样方法和判定规则
6.3.1抽样方法
采用随机抽样方法从检验批中抽取样本，样本批量不少于500只，样本量50只。检验项目及合格5
FZ/T92018—2011
率见表8。
主要项目
次要项目
检验项目
表面硬度
内径圆度
顶面平面度
顶面对底面平行度
内径尺寸
外径尺寸
边宽尺寸
外观质量
检验项目总项次合格率≥97%。
6.3.2判定规则
检验数量
合格率
样本经过检验，检验项目总项次合格率和各单项项次合格率均达到要求，则判定该样本符合标准要求。若其中有一项不符合要求，判为该样本不符合标准要求。6.4其他
用户在进行安装、调试、试验中，发现有不符合本标准时，由生产企业会同用户共同处理。7标志
钢领表面标识产品标记。
包装箱的储运图示标志，按GB/T191的规定。8
包装、运输和购存
8.1产品包装按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向放置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的零件防潮、防锈有效期为1年。6
钢领的主要规格见表A.1。
内径d
底外径D
附录A
（资料性附录）
钢领的主要规格
高度H·
注：“√”为常用规格，其他由供需双方商定。·可按用户要求确定。
底边厚度h
FZ/T92018—2011
边宽代号
FZ/T92018-2011
中华人民共和国纺织
行业标准
平面钢领
FZ/T92018-2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2012年4月第一版2012年4月第一次印刷书号：155066·2-23088定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
