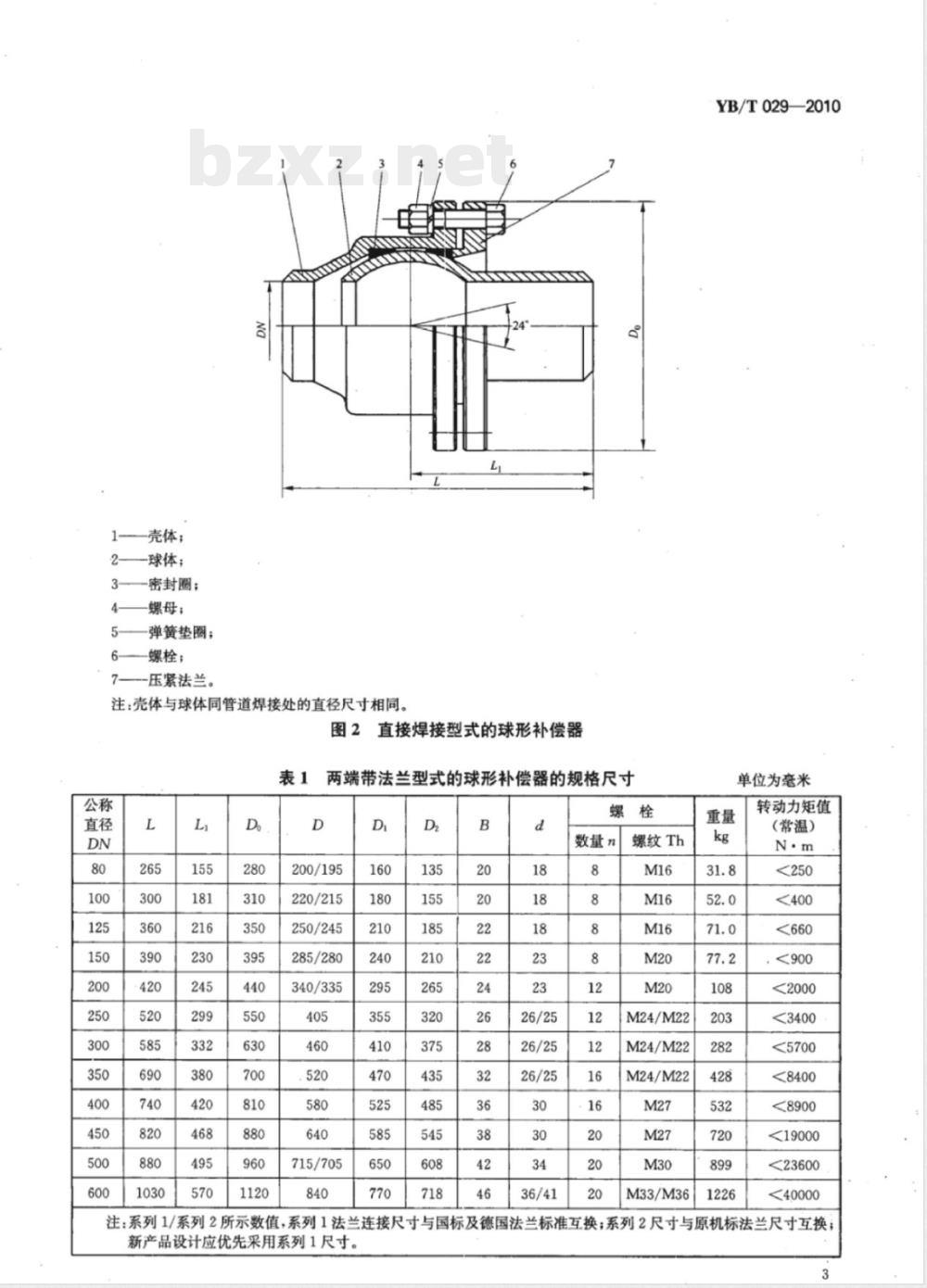

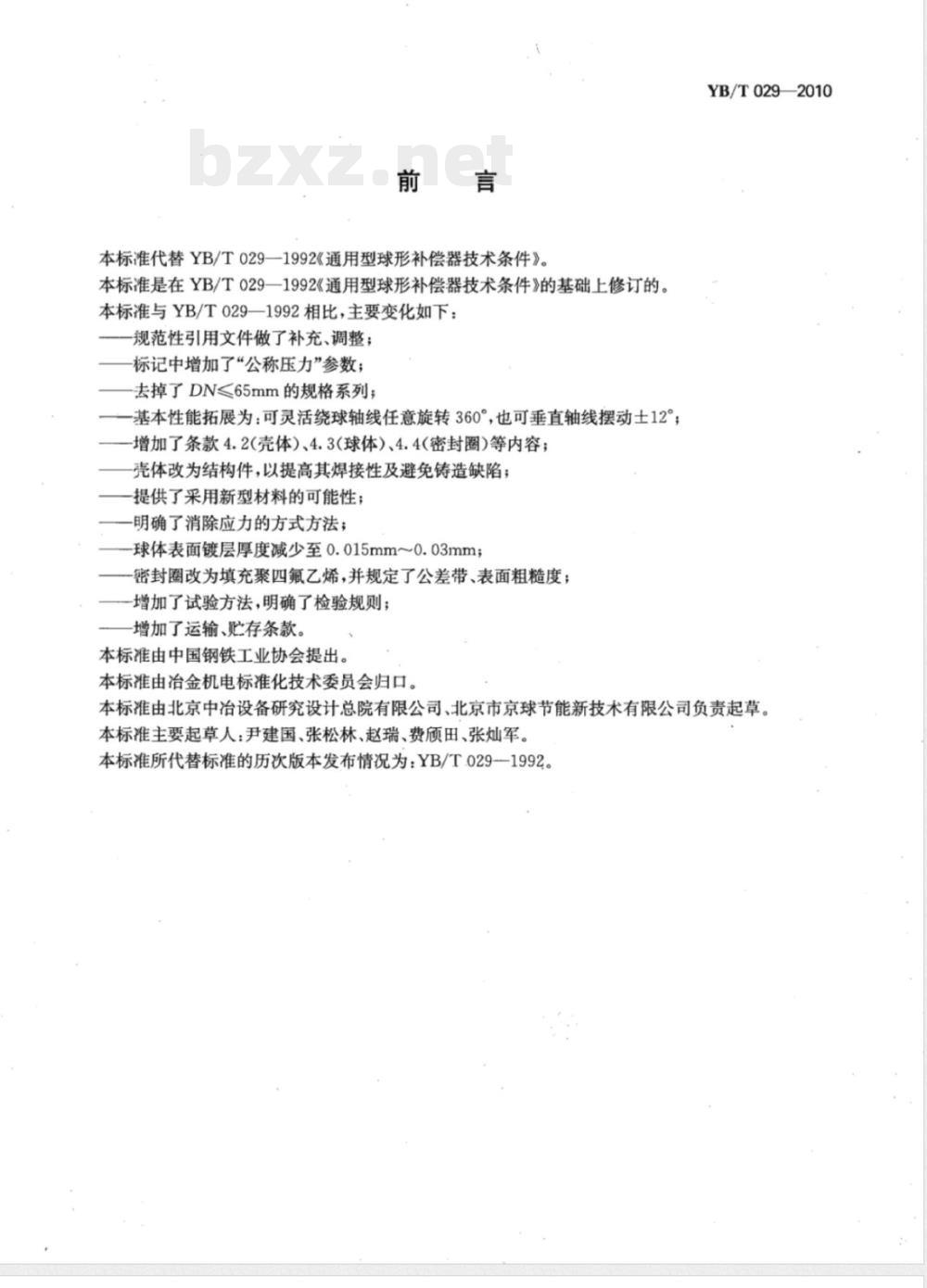

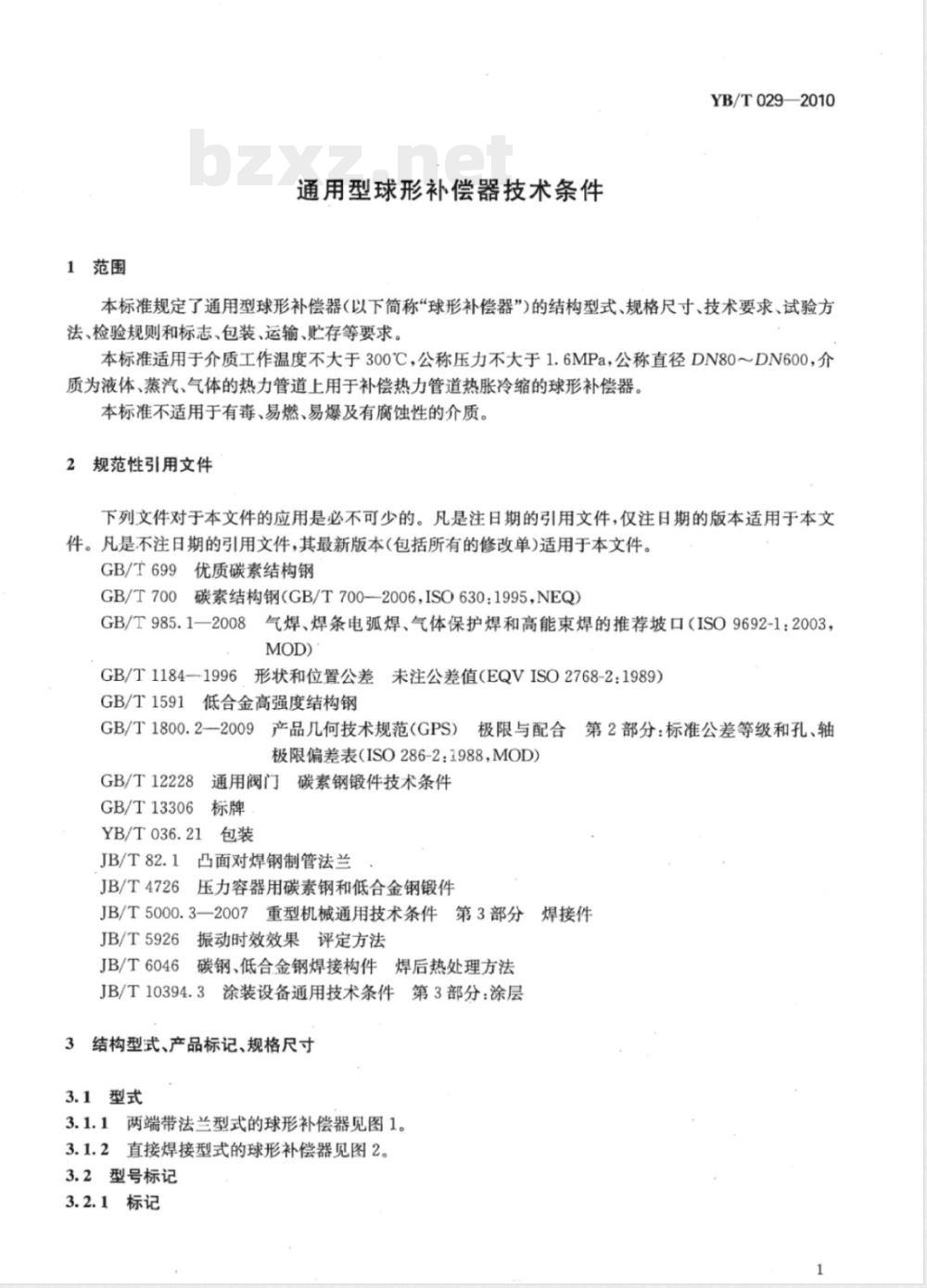

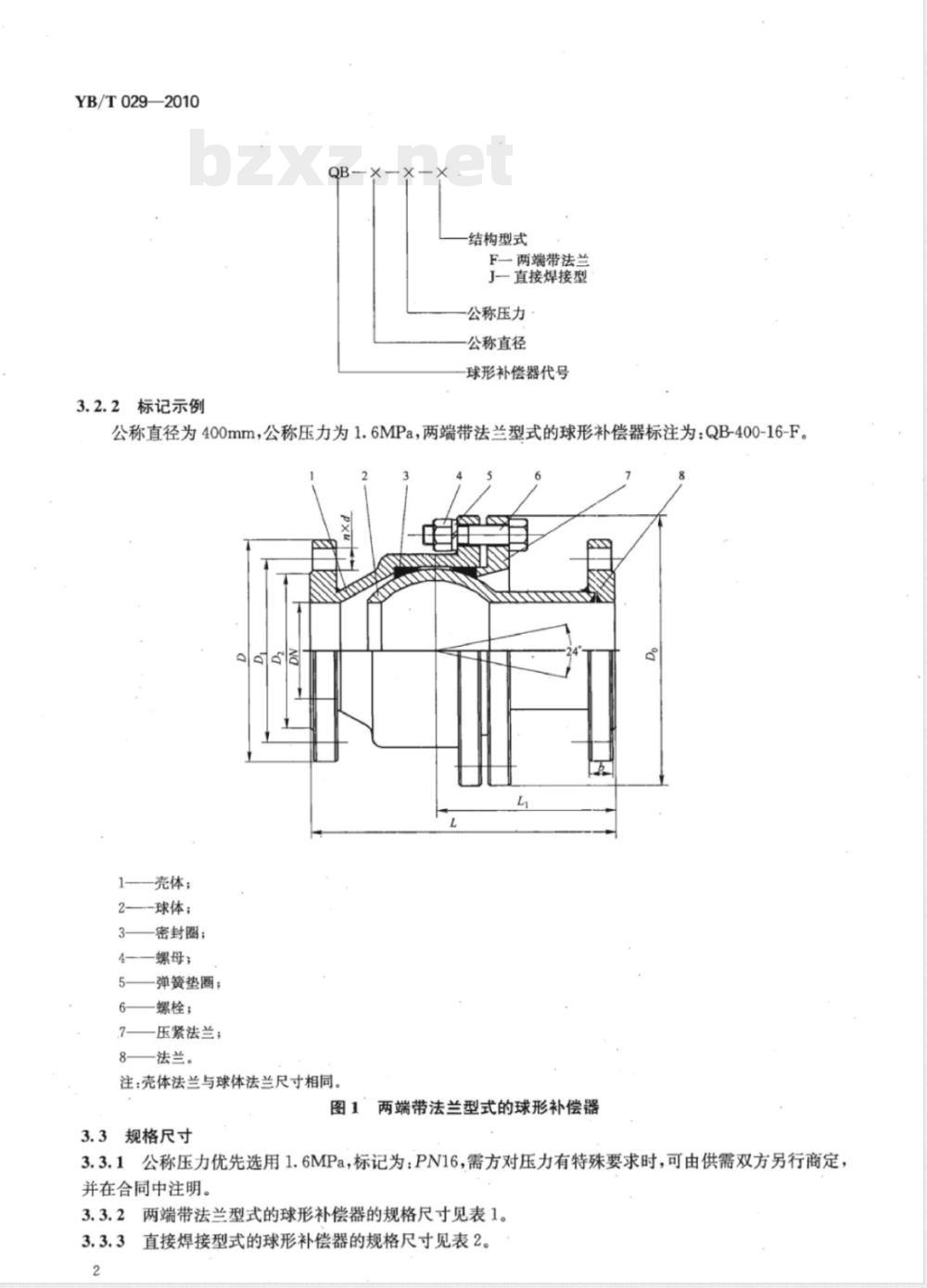

ICS 77.180 H92 YB 中华人民共和国黑色冶金行业标准 YB/T 029—2010 代替 YB/T 029—1992 通用型球形补偿器技术条件（Technical specifications of general ball type compensator） 发布：2010-11-10 实施：2011-03-01（中华人民共和国工业和信息化部发布） 前言 本标准代替YB/T 029—1992《通用型球形补偿器技术条件》。在原标准基础上进行了修订，主要变化包括：规范性引用文件补充调整；标记中增加公称压力参数；取消DN≤65mm规格系列；扩展基本性能（可绕球轴线360°旋转及垂直轴线±12°摆动）；增加壳体、球体、密封圈相关技术要求；壳体改为结构件以提高焊接性并减少铸造缺陷；明确应力消除方法；球体表面镀层厚度调整为0.015mm～0.03mm；密封圈采用填充聚四氟乙烯并规定公差及粗糙度；补充试验方法及检验规则；增加运输与贮存条款。 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本标准由北京中冶设备研究设计总院有限公司、北京市京球节能新技术有限公司负责起草。 主要起草人：尹建国、张松林、赵瑞、费颁田、张灿军。 本标准所代替版本为YB/T 029—1992。 1 范围 本标准规定了通用型球形补偿器（以下简称球形补偿器）的结构型式、规格尺寸、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求。 本标准适用于介质温度不大于300℃、公称压力不大于1.6MPa、公称直径DN80～DN600的热力管道系统中，用于补偿热胀冷缩的球形补偿器。介质为液体、蒸汽、气体。本标准不适用于有毒、易燃、易爆及腐蚀性介质。 2 规范性引用文件 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢（ISO 630:1995，NEQ） GB/T 985.1 焊接坡口形式（ISO 9692-1:2003，MOD） GB/T 1184 形状和位置公差未注公差值 GB/T 1591 低合金高强度结构钢 GB/T 1800.2 极限与配合（ISO 286-2:1988，MOD） GB/T 12228 通用阀门碳素钢锻件技术条件 GB/T 13306 标牌 JB/T 82.1 凸面对焊钢制管法兰 JB/T 4726 压力容器用锻件 JB/T 5000.3 重型机械焊接件通用技术条件 JB/T 5926 振动时效效果评定方法 JB/T 6046 焊接构件焊后热处理方法 JB/T 10394.3 涂装设备通用技术条件 3 结构型式、产品标记、规格尺寸 3.1 结构型式 球形补偿器分为两种结构： （1）两端带法兰型； （2）直接焊接型。 两端带法兰型结构由壳体、球体、密封圈、螺母、弹簧垫圈、螺栓、压紧法兰及法兰组成；其中壳体法兰与球体法兰尺寸相同。 直接焊接型结构由壳体、球体、密封圈及紧固组件组成，壳体与管道直接焊接连接。 3.2 产品标记 球形补偿器标记由产品代号、公称直径、公称压力及结构形式组成。 结构形式：F—两端带法兰，J—直接焊接。 标记示例：QB-400-16-F，表示公称直径400mm、公称压力1.6MPa、两端带法兰型球形补偿器。 3.3 规格尺寸 3.3.1 公称压力优先选用1.6MPa，标记为PN16；特殊要求由供需双方协商确定。 3.3.2 两端带法兰型及直接焊接型球形补偿器规格尺寸按表1、表2规定执行（原表内容未完整提供）。
