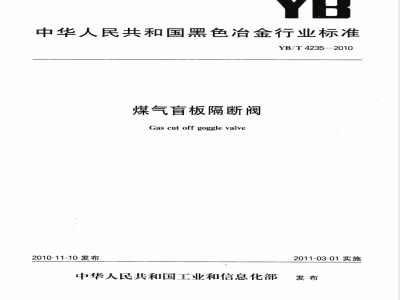

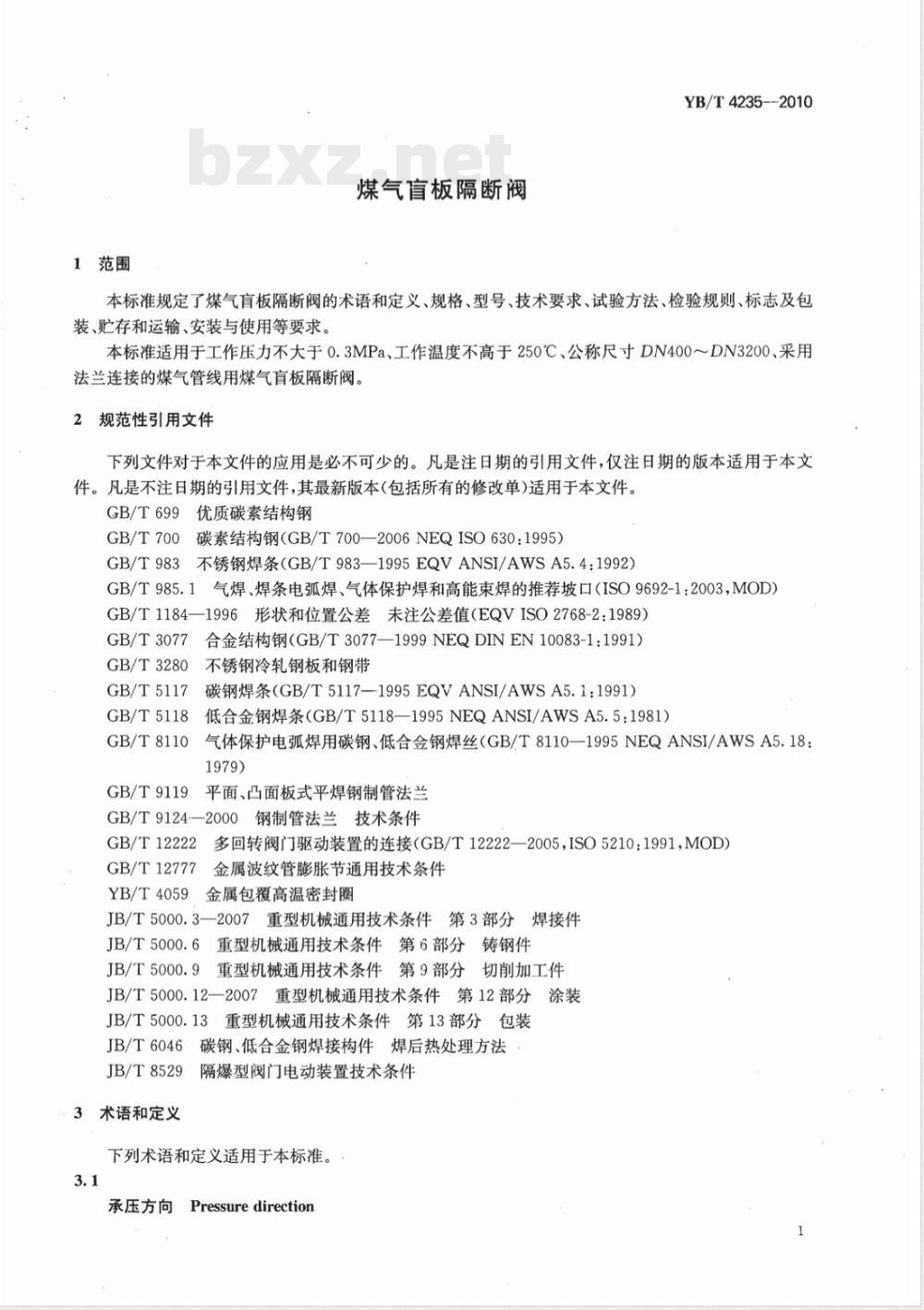

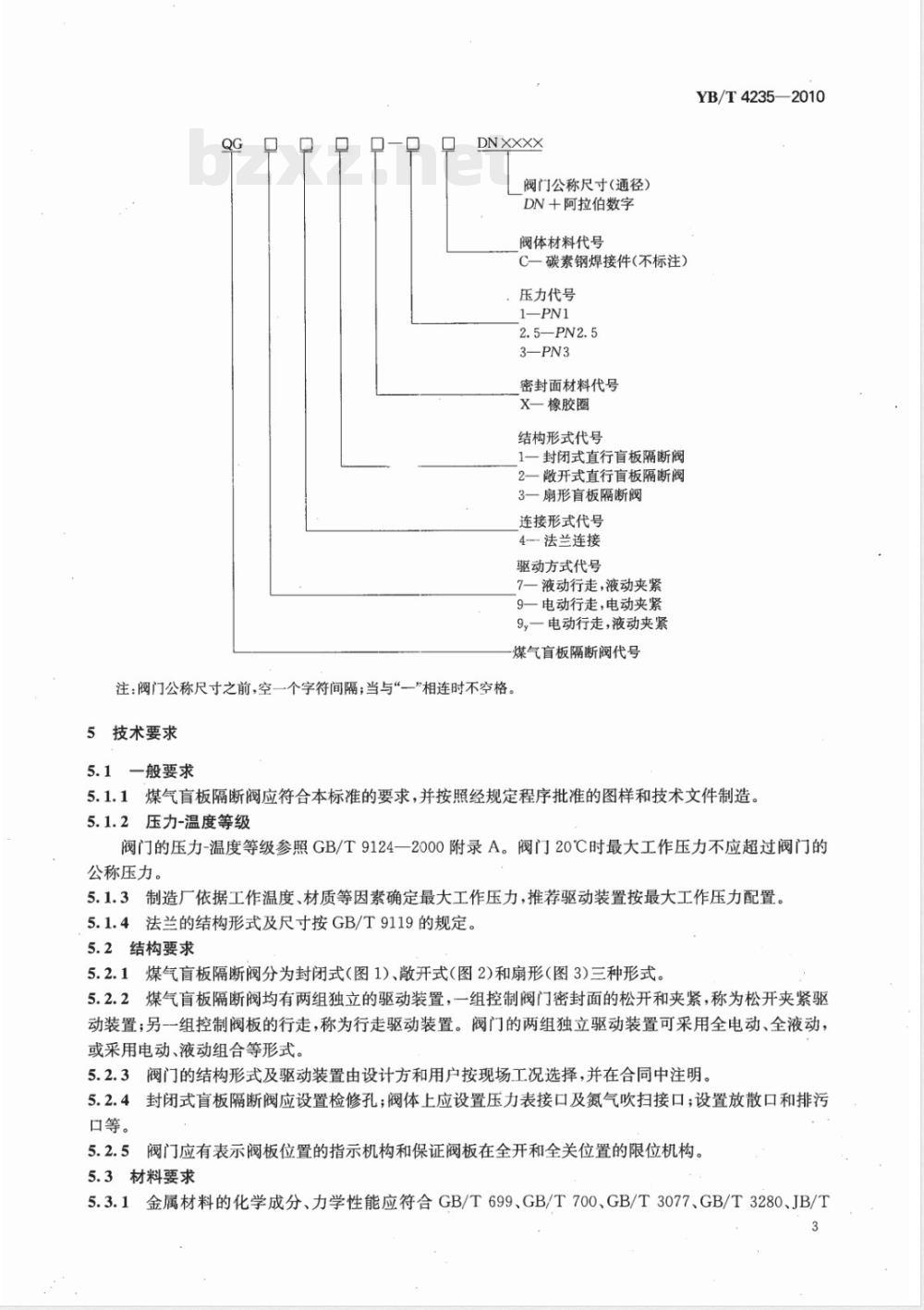

ICS 77.140.99 H99 YB 中华人民共和国黑色冶金行业标准 YB/T 4235—2010 煤气板隔断阀（Gas cut off goggle valve） 发布：2010-11-10 实施：2011-03-01（中华人民共和国工业和信息化部发布） 前言 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本标准由秦皇岛秦冶重工有限公司起草。 本标准主要起草人：王伟峰、邢卫平、杨凤民、孟翠娥、袁军、顷永宏、邢振怀。 本标准为首次发布。 1 范围 本标准规定了煤气盲板隔断阀的术语和定义、规格型号、技术要求、试验方法、检验规则、标志及包装、贮存和运输、安装与使用等要求。 本标准适用于工作压力不大于0.3MPa、工作温度不高于250℃、公称尺寸DN400～DN3200、采用法兰连接的煤气管线用煤气盲板隔断阀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢（GB/T 700—2006 NEQ ISO 630:1995） GB/T 983 不锈钢焊条（GB/T 983—1995 EQV ANSI/AWS A5.4:1992） GB/T 985.1 焊接坡口推荐形式（ISO 9692-1:2003 MOD） GB/T 1184—1996 形状和位置公差未注公差值（EQV ISO 2768-2:1989） GB/T 3077 合金结构钢（GB/T 3077—1999 NEQ DIN EN 10083-1:1991） GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T 9119 平面、凸面板式平焊钢制管法兰 GB/T 9124—2000 钢制管法兰技术条件 GB/T 12222 多回转阀门驱动装置连接（ISO 5210:1991 MOD） GB/T 12777 金属波纹管膨胀节通用技术条件 YB/T 4059 金属包覆高温密封圈 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T 5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T 6046 焊接构件焊后热处理方法 JB/T 8529 隔爆型阀门电动装置技术条件 3 术语和定义 3.1 承压方向（Pressure direction） 阀门关闭时阀板承受压力的方向。 3.2 最大工作压力（Maximum working pressure） 在设计工作温度下，阀门内腔承受的最高无冲击介质压力，用字母P后加圆整数字表示。 3.3 盲板隔断阀（Goggle valve） 一种可靠的隔断阀门，通过转换阀板上的通孔与盲孔位置实现启闭。 3.4 封闭式盲板隔断阀（Encase goggle valve） 阀门启闭件在完全封闭耐压壳体内作往复直线运动的盲板隔断阀。 3.5 开式盲板隔断阀（Open type goggle valve） 阀门启闭件在散开式框架内作往复直线运动的盲板隔断阀。 3.6 扇形盲板隔断阀（Swing type goggle valve） 阀门启闭件在敞开式框架内作往复摆动运动的盲板隔断阀。 3.7 松开夹紧驱动装置（Unclamp/clamp device） 控制阀门密封面松开与夹紧的装置，在阀板运行前后实现密封面分离与压紧。 3.8 行走驱动装置（Travel device） 控制阀板行走的装置。 4 规格、型号 4.1 阀门公称尺寸（通径）优先选用系列：DN400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200。特殊规格可由供需双方协商确定。
