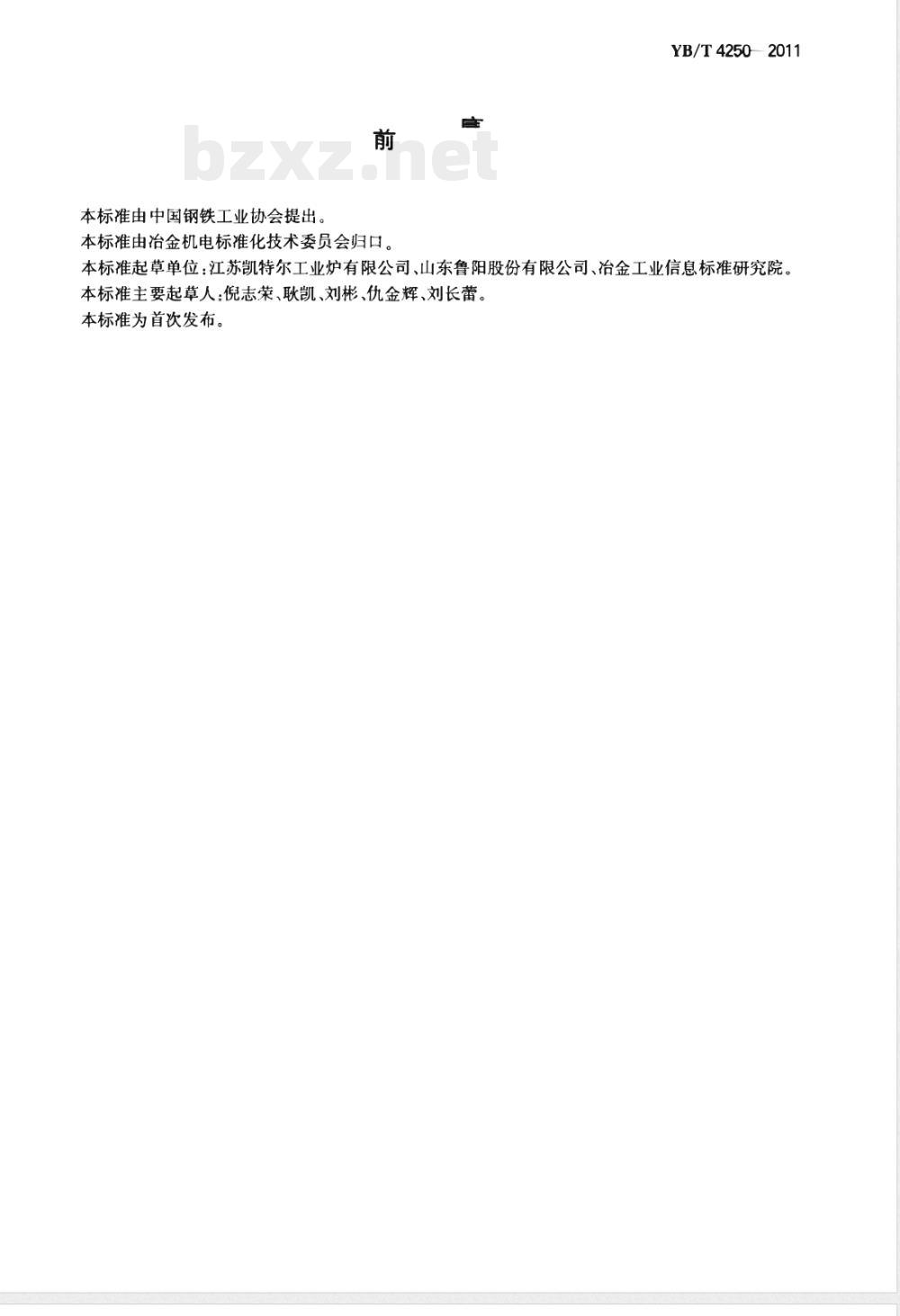

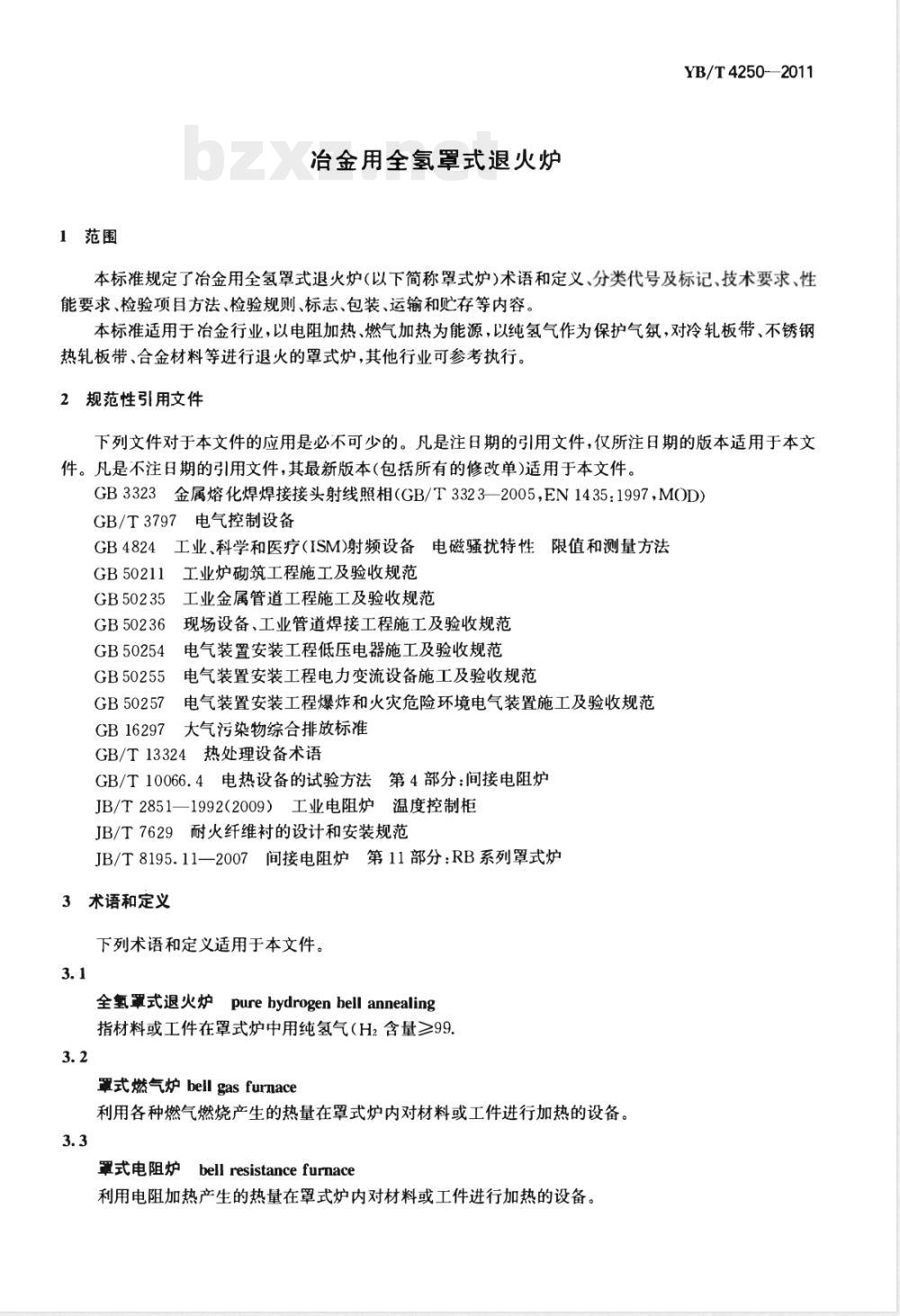

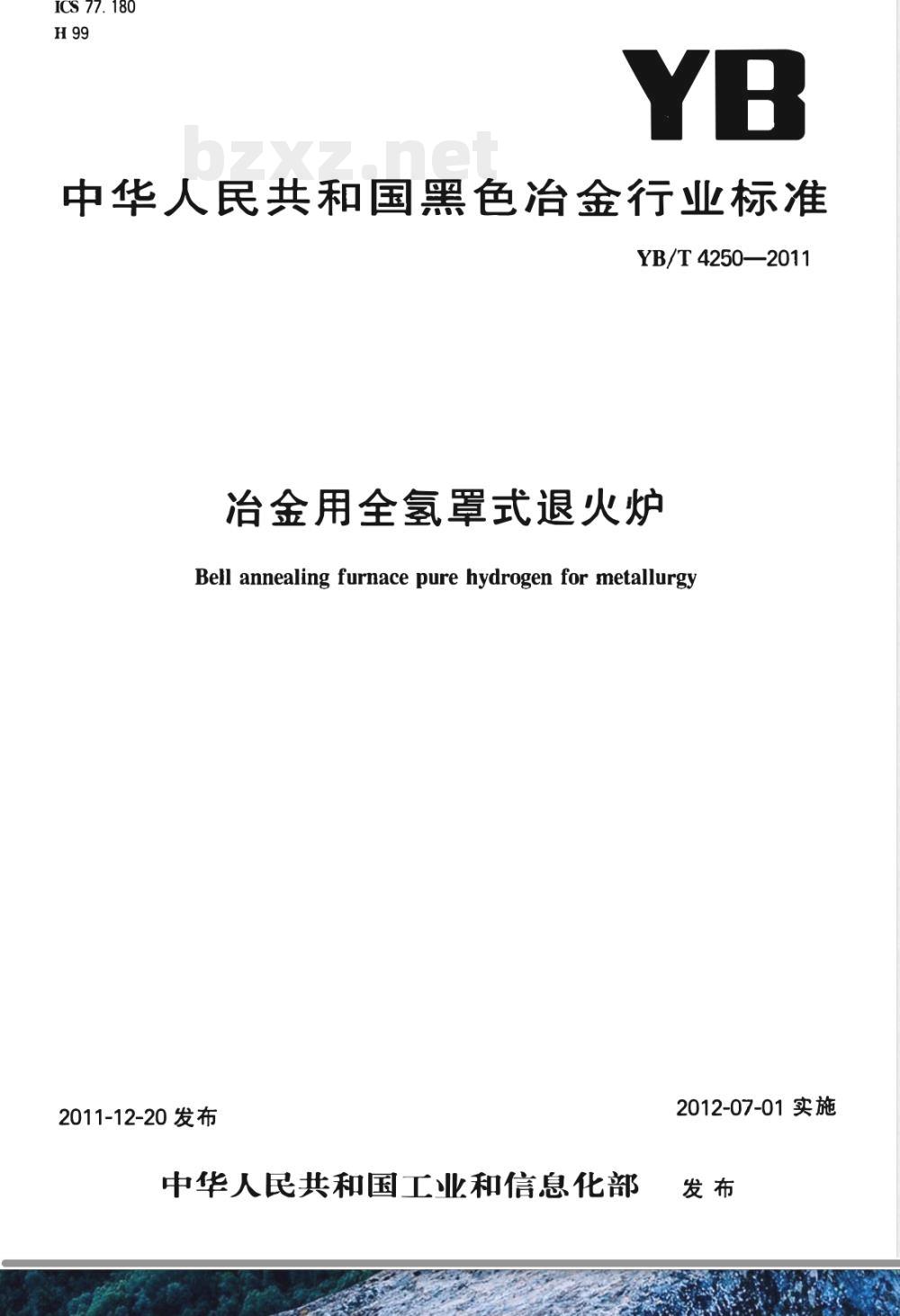

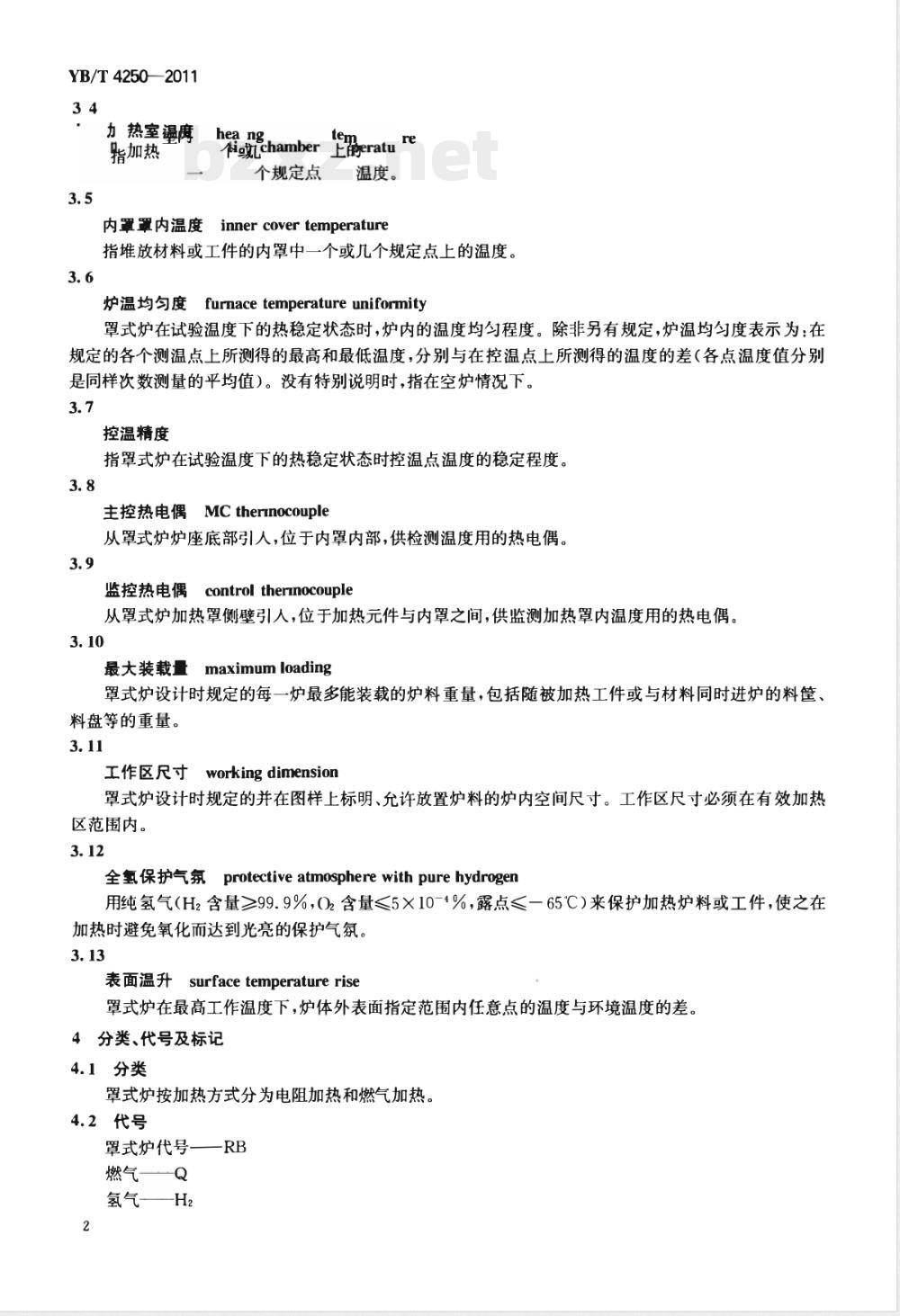

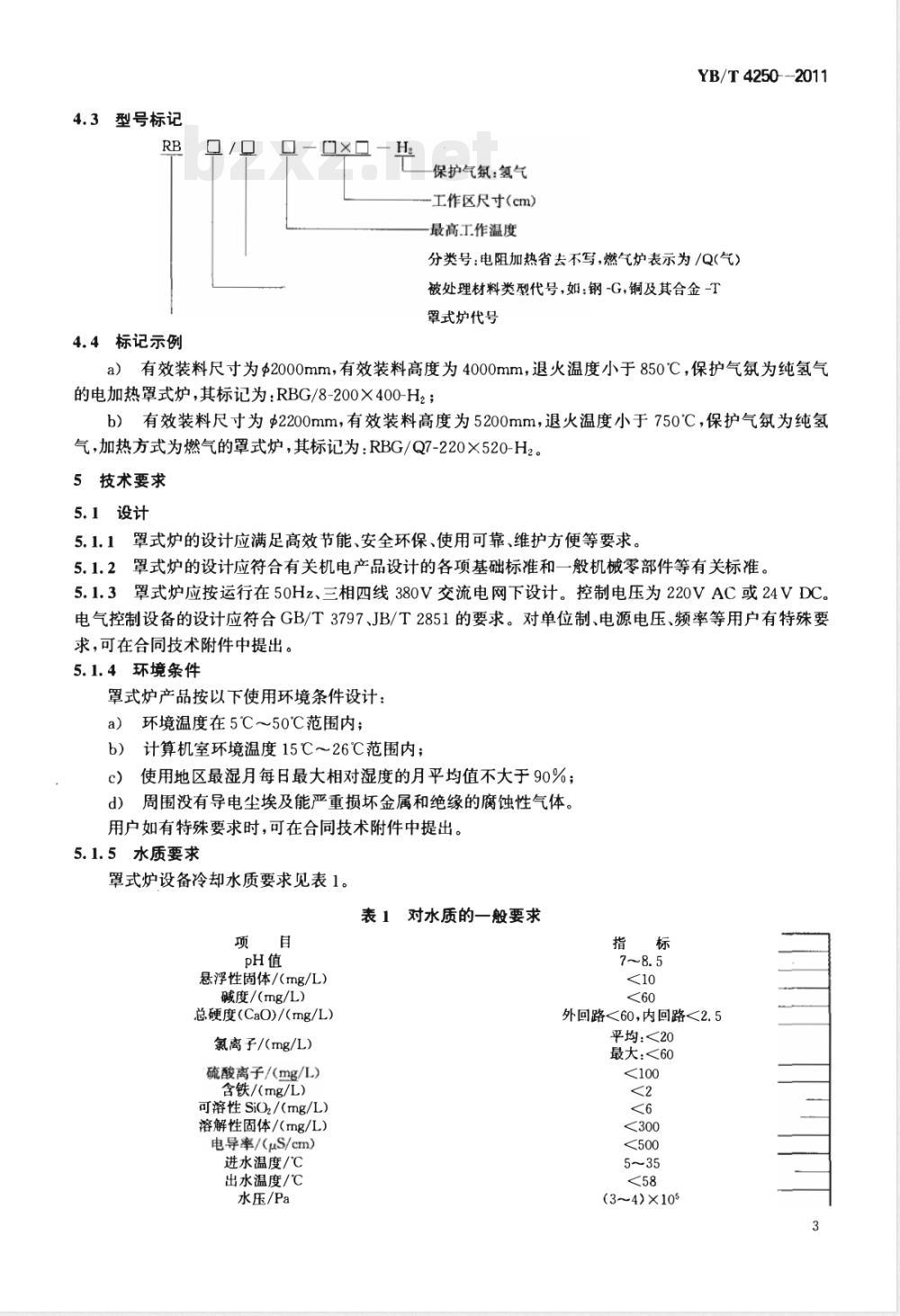

ICS 77.180 H99 YB 中华人民共和国黑色冶金行业标准 YB/T 4250—2011 冶金用全氢罩式退火炉（Bell annealing furnace pure hydrogen for metallurgy） 发布：2011-12-20 实施：2012-07-01（中华人民共和国工业和信息化部发布） 前言 本标准由中国钢铁工业协会提出，由冶金机电标准化技术委员会归口。 本标准起草单位：江苏凯特尔工业炉有限公司、山东鲁阳股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：倪志荣、耿凯、刘彬、仇金辉、刘长蕾。 本标准为首次发布。 1 范围 本标准规定了冶金用全氢罩式退火炉（以下简称罩式炉）的术语和定义、分类代号及标记、技术要求、性能要求、检验项目方法、检验规则、标志、包装、运输和贮存等内容。 本标准适用于冶金行业以电阻加热或燃气加热为能源，并以纯氢气作为保护气氛，对冷轧板带、不锈钢热轧板带、合金材料等进行退火的罩式炉，其他行业可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 3323 金属熔化焊焊接接头射线照相（GB/T 3323—2005，EN 1435:1997，MOD） GB/T 3797 电气控制设备 GB 4824 工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB 50211 工业炉砌筑工程施工及验收规范 GB 50235 工业金属管道工程施工及验收规范 GB 50236 现场设备、工业管道焊接工程施工及验收规范 GB 50254 电气装置安装工程低压电器施工及验收规范 GB 50255 电气装置安装工程电力变流设备施工及验收规范 GB 50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB 16297 大气污染物综合排放标准 GB/T 13324 热处理设备术语 GB/T 10066.4 电热设备的试验方法 第4部分：间接电阻炉 JB/T 2851—1992（2009）工业电阻炉温度控制柜 JB/T 7629 耐火纤维衬的设计和安装规范 JB/T 8195.11—2007 间接电阻炉 第11部分：RB系列罩式炉 3 术语和定义 3.1 全氢罩式退火炉（pure hydrogen bell annealing furnace） 指材料或工件在罩式炉中采用纯氢气（H2含量≥99.9%）作为保护气氛进行退火的设备。 3.2 罩式燃气炉（bell gas furnace） 利用各种燃气燃烧产生热量，在罩式炉内对材料或工件进行加热的设备。 3.3 罩式电阻炉（bell resistance furnace） 利用电阻加热产生热量，在罩式炉内对材料或工件进行加热的设备。 3.4 加热室温度 指加热室内某规定点的温度。 3.5 内罩温度（inner cover temperature） 指堆放材料或工件的内罩中一个或若干规定点上的温度。 3.6 炉温均匀度（furnace temperature uniformity） 罩式炉在热稳定状态下炉内温度的均匀程度。表示为各测温点与控温点温度差的平均值。无特殊说明时指空炉状态。 3.7 控温精度 指罩式炉在热稳定状态下控温点温度的稳定程度。 3.8 主控热电偶（MC thermocouple） 从炉座底部引入，位于内罩内部，用于检测温度的热电偶。 3.9 监控热电偶（control thermocouple） 从加热罩侧壁引入，位于加热元件与内罩之间，用于监测加热罩内温度的热电偶。 3.10 最大装载量 罩式炉设计规定的单炉最大装载重量，包括炉料及随炉料进炉的料筐、料盘等重量。 3.11 工作区尺寸 罩式炉设计规定并标注的允许放置炉料的炉内空间尺寸，应位于有效加热区范围内。 3.12 全氢保护气氛 使用纯氢气（H2≥99.9%，O2≤5×10⁻⁴%，露点≤-65℃）作为保护气体，使炉料在加热过程中避免氧化的保护气氛。 3.13 表面温升 罩式炉在最高工作温度下，炉体外表面指定范围内任意点温度与环境温度的差值。 4 分类、代号及标记 （内容后续未完整提供）
