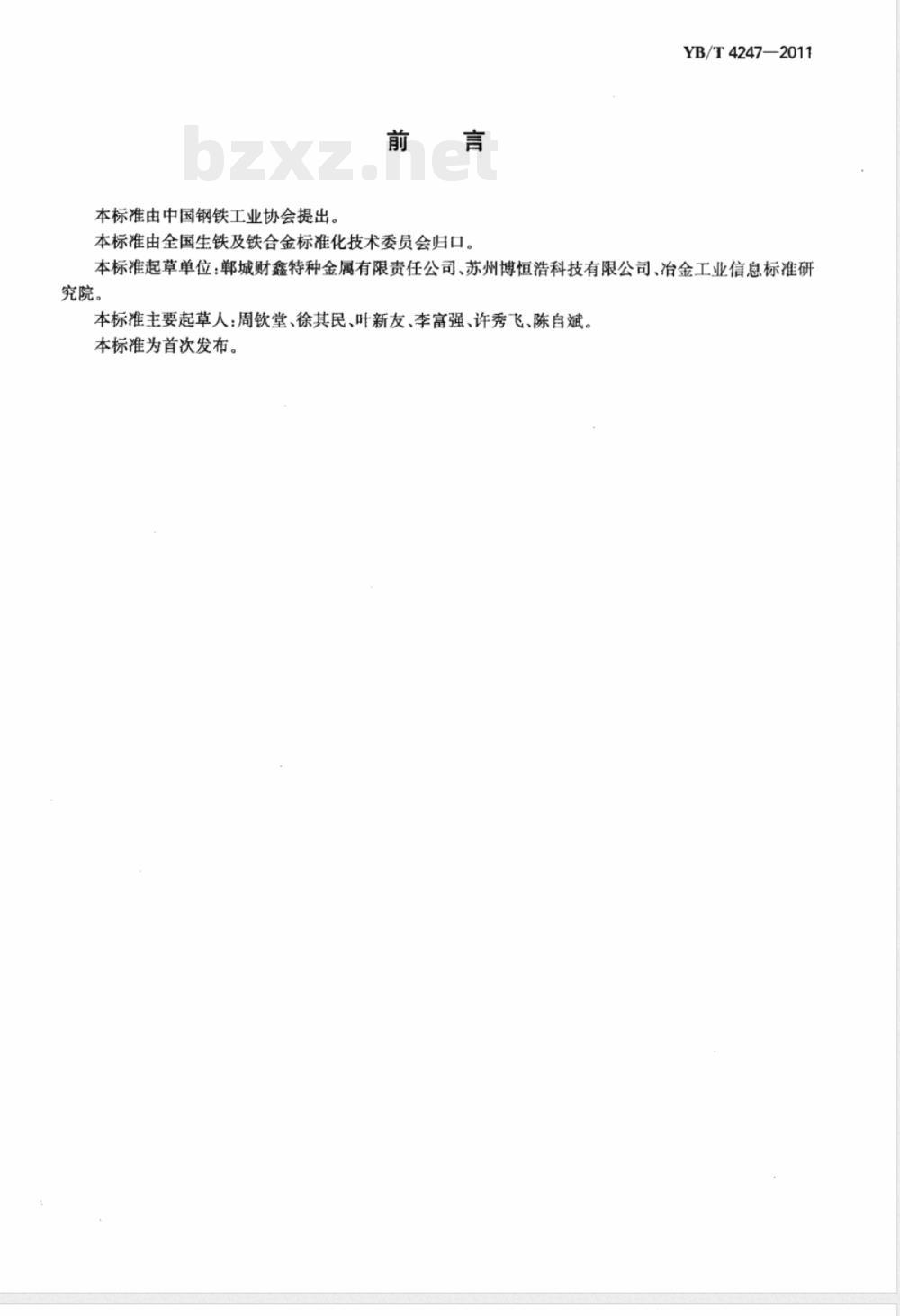

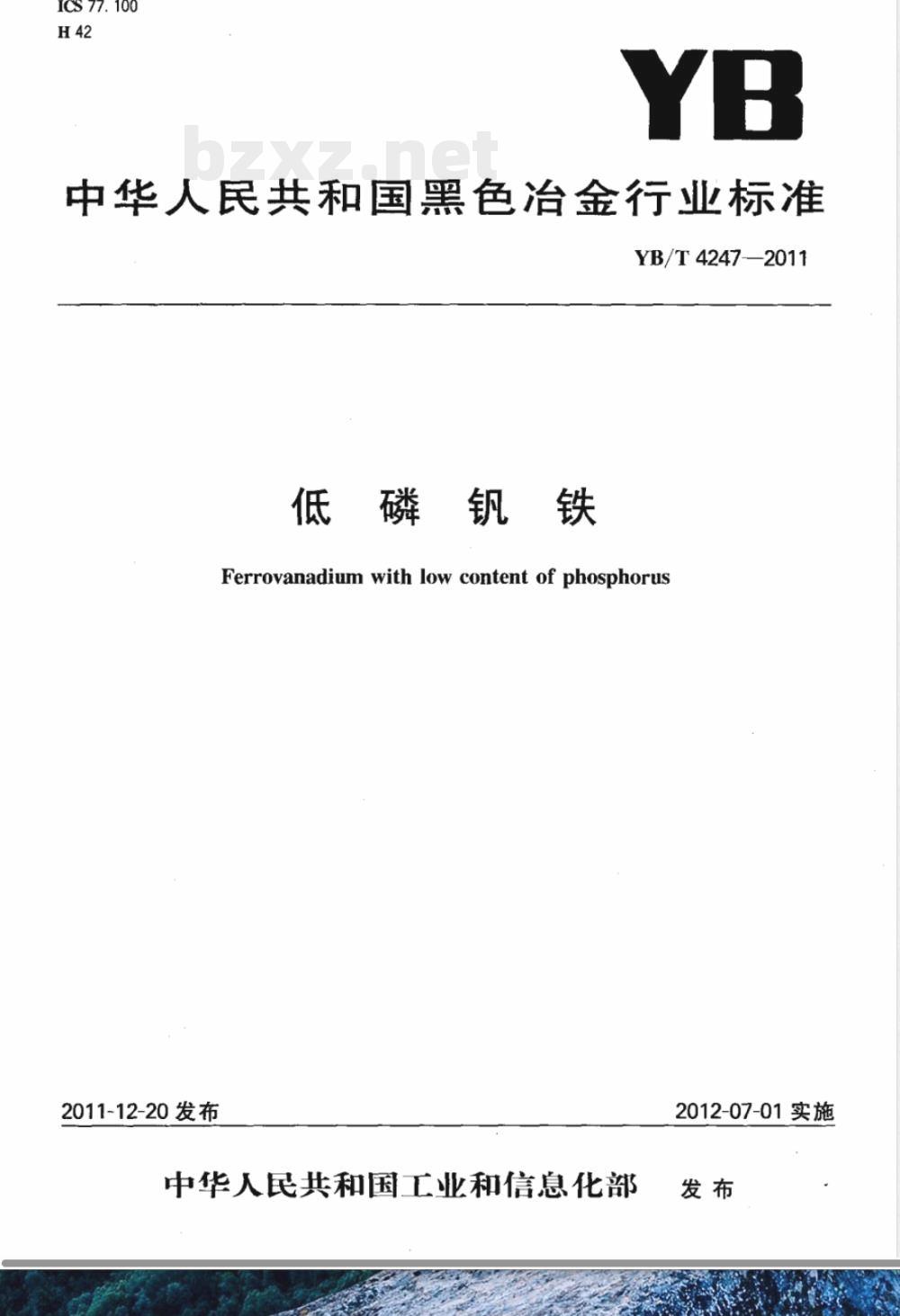

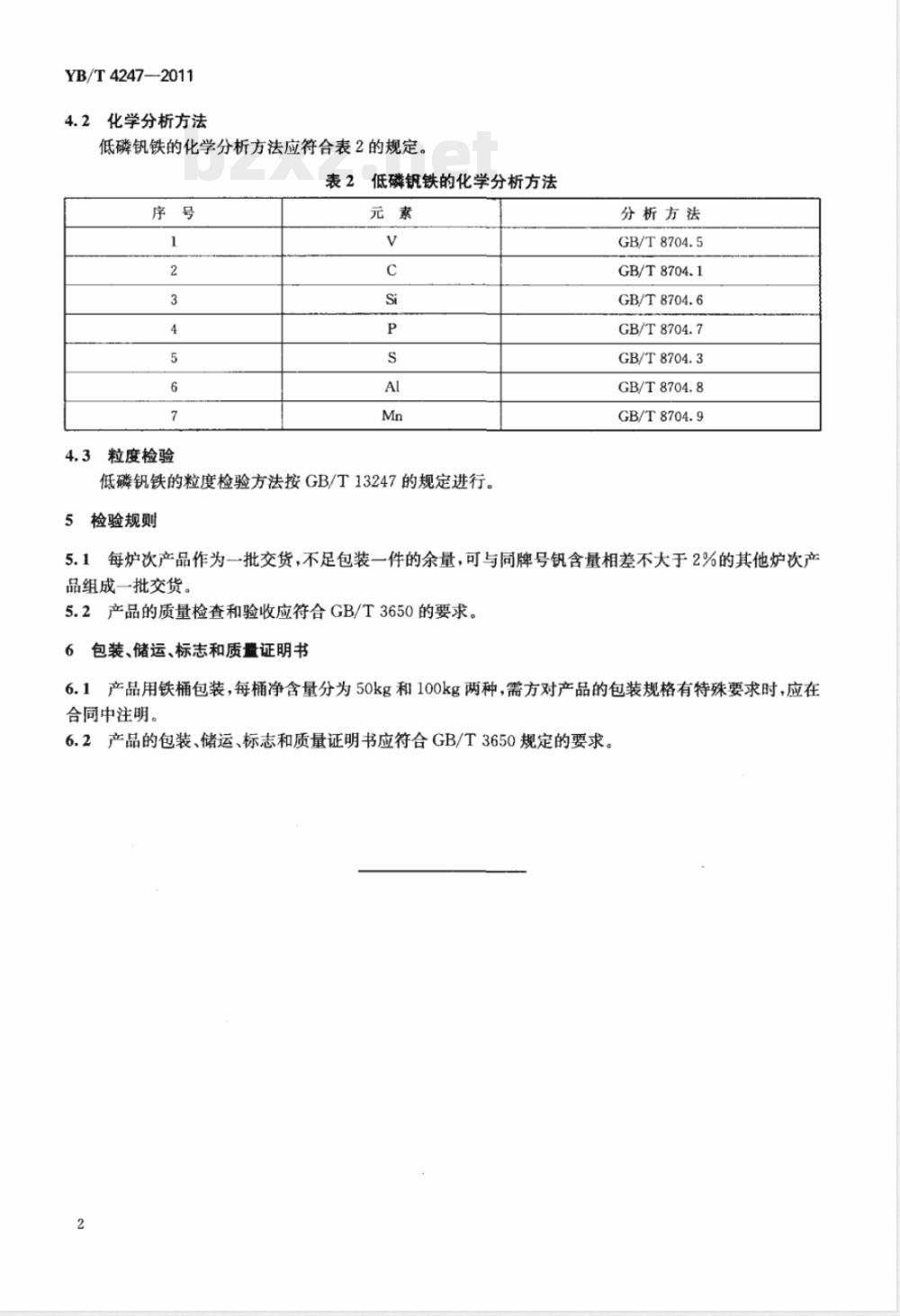

ICS 77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T 4247-2011 低磷钒铁 Ferrovanadium with low content of phosphorus 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部 发布 前言 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准起草单位：郸城财鑫特种金属有限责任公司、苏州博恒浩科技有限公司、冶金工业信息标准研究院。 本标准主要起草人：周钦堂、徐其民、叶新友、李富强、许秀飞、陈自斌。 本标准为首次发布。 1 范围 本标准规定了低磷钒铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于冶炼特种钢、低合金钢、微合金化钢及铸铁或合金材料中作为钒元素添加剂的低磷钒铁。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T 4010 铁合金化学分析试样的采取和制备 GB/T 8704.1 钒铁碳含量的测定 红外吸收法及气体容量法 GB/T 8704.3 钒铁硫含量的测定 红外吸收法及燃烧中和滴定法 GB/T 8704.5 钒铁钒含量的测定 硫酸亚铁铵滴定法和电位滴定法 GB/T 8704.6 钒铁硅含量的测定 硫酸脱水重量法 GB/T 8704.7 钒铁磷含量的测定 钼蓝分光光度法 GB/T 8704.8 钒铁铝含量的测定 铬天青S分光光度法和EDTA滴定法 GB/T 8704.9 钒铁锰含量的测定 高碘酸钾光度法和火焰原子吸收光谱法 GB/T 13247 铁合金产品粒度的取样和检测方法 3 技术要求 3.1 牌号及化学成分 低磷钒铁按钒和磷含量分为两个牌号，其化学成分应符合下表： FeV50P0.04：V≥50.0%，C≤0.40%，Si≤2.0%，P≤0.04%，S≤0.01%，Al≤0.50%，Mn≤0.50% FeV50P0.05：V≥50.0%，C≤0.75%，Si≤2.5%，P≤0.05%，S≤0.02%，Al≤0.80%，Mn≤0.50% 3.1.2 经供需双方协商，可供应其他化学成分要求的低磷钒铁。 3.2 粒度要求 低磷钒铁以块状供货，最大块重不超过6kg，通过10mm筛孔的碎块不得超过该批总重量的3%。 如有特殊粒度要求，由供需双方协商确定。 4 试验方法 4.1 取样与制样 化学分析试样按 GB/T 4010 执行。 4.2 化学分析方法 各元素分析方法如下： - V：GB/T 8704.5 - C：GB/T 8704.1 - Si：GB/T 8704.6 - P：GB/T 8704.7 - S：GB/T 8704.3 - Al：GB/T 8704.8 - Mn：GB/T 8704.9 4.3 粒度检验 粒度检验按 GB/T 13247 执行。 5 检验规则 产品按炉次为批次交货，不足一包装的余量可与同牌号且钒含量差异不大于2%的产品合并为一批。 产品质量检查与验收按 GB/T 3650 执行。 6 包装、储运、标志和质量证明书 产品采用铁桶包装，每桶净含量为50kg或100kg。 包装、运输、标志及质量证明书均按 GB/T 3650 执行。
