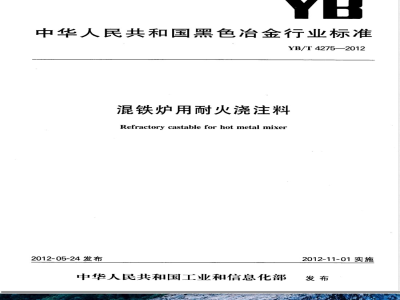

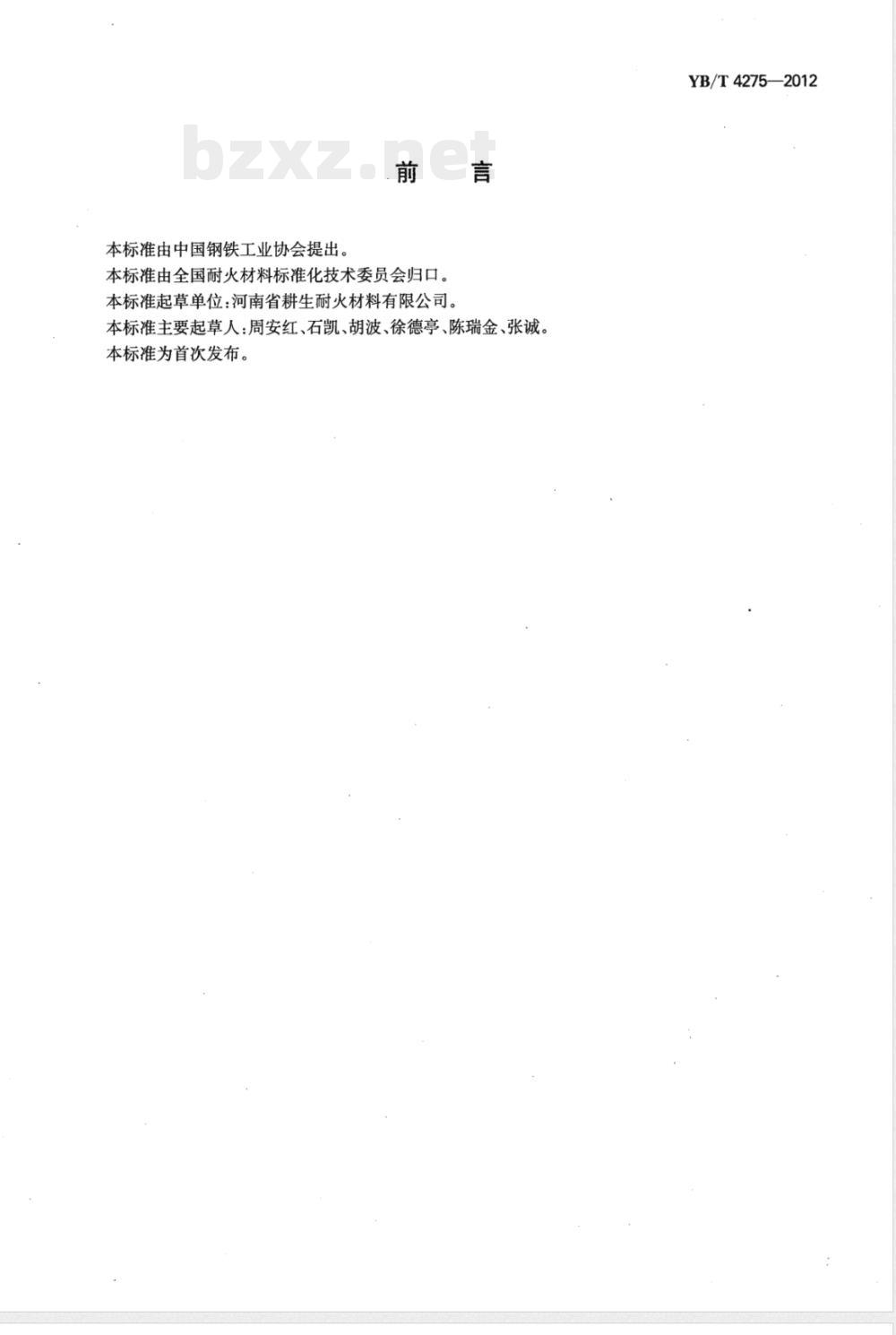

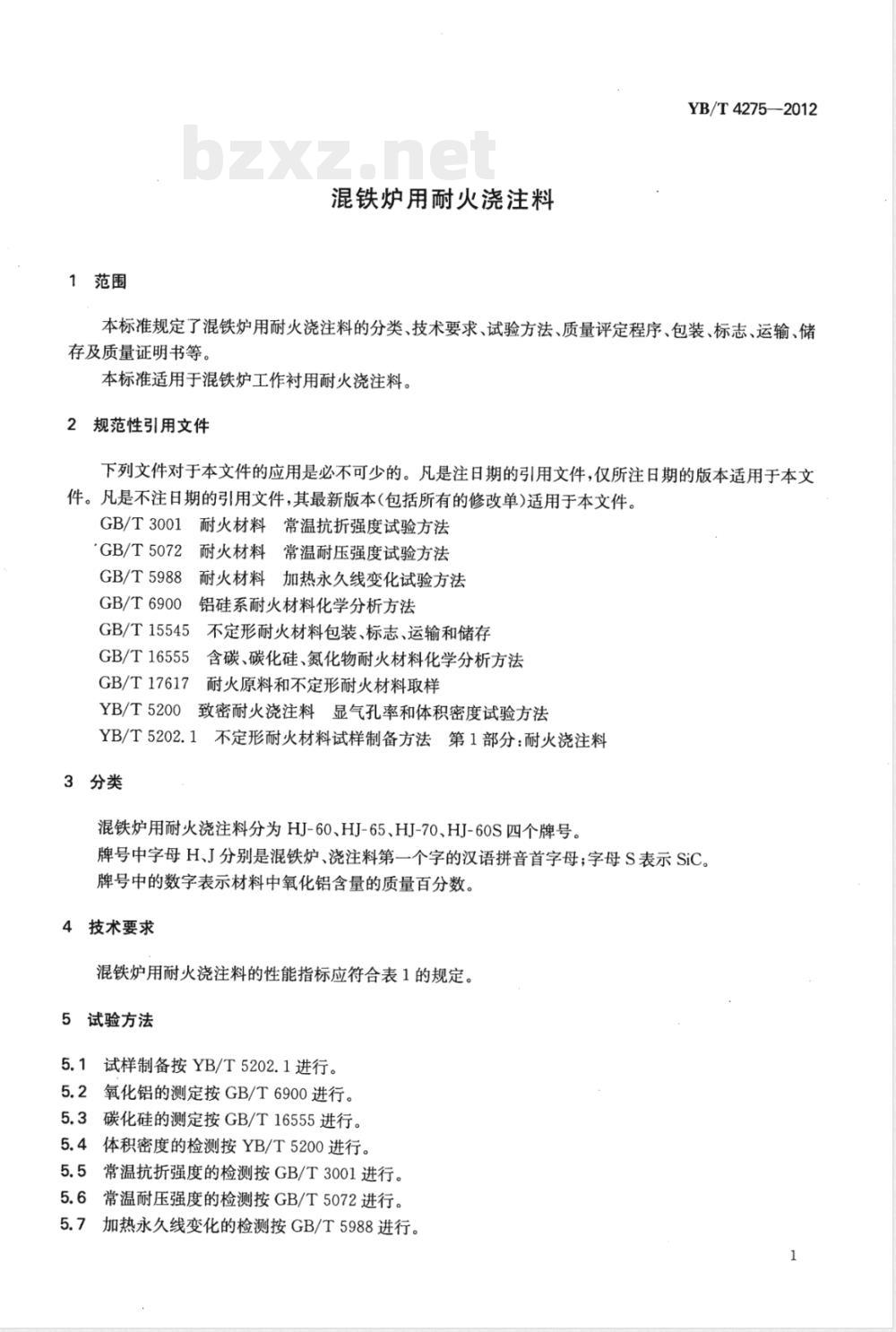

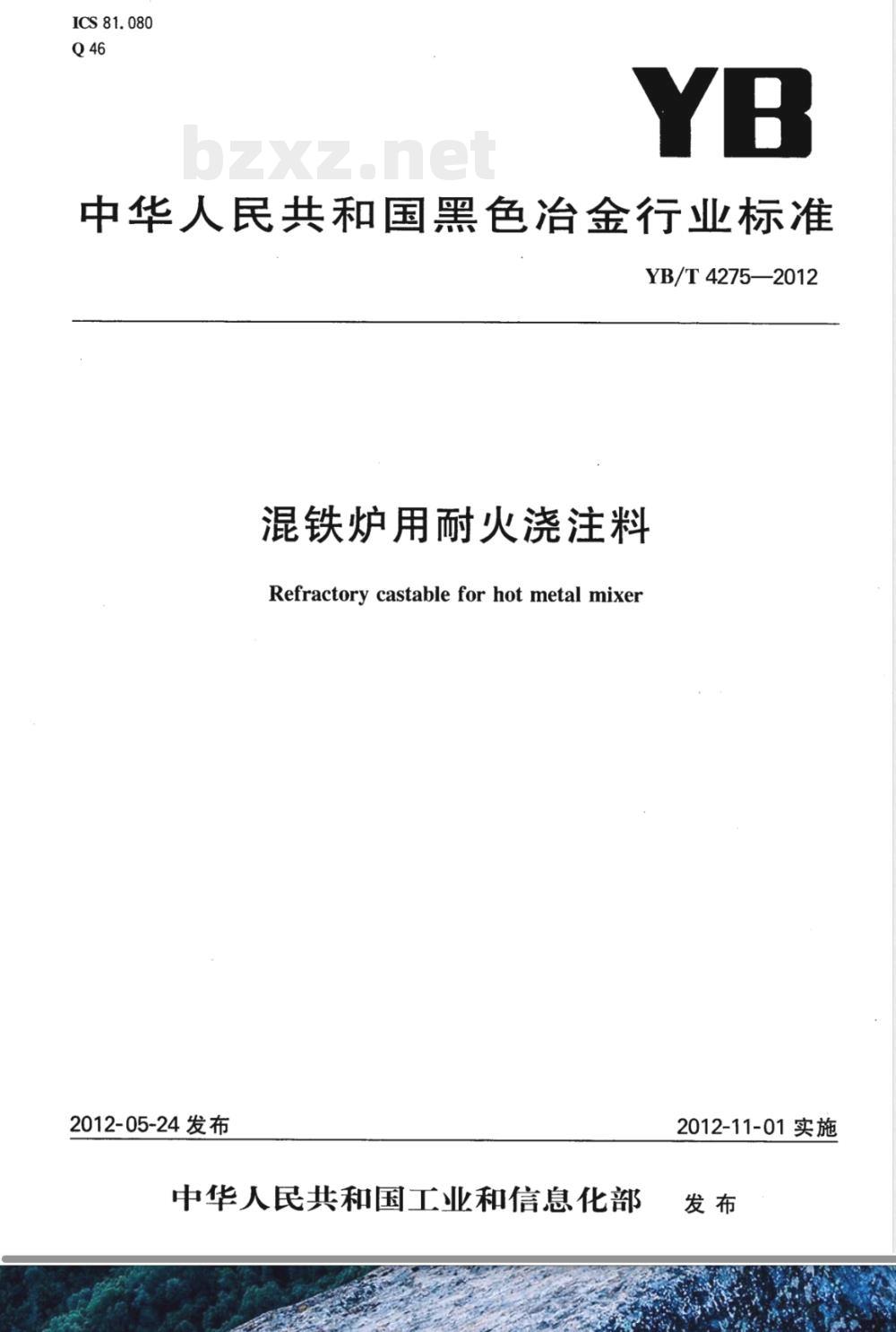

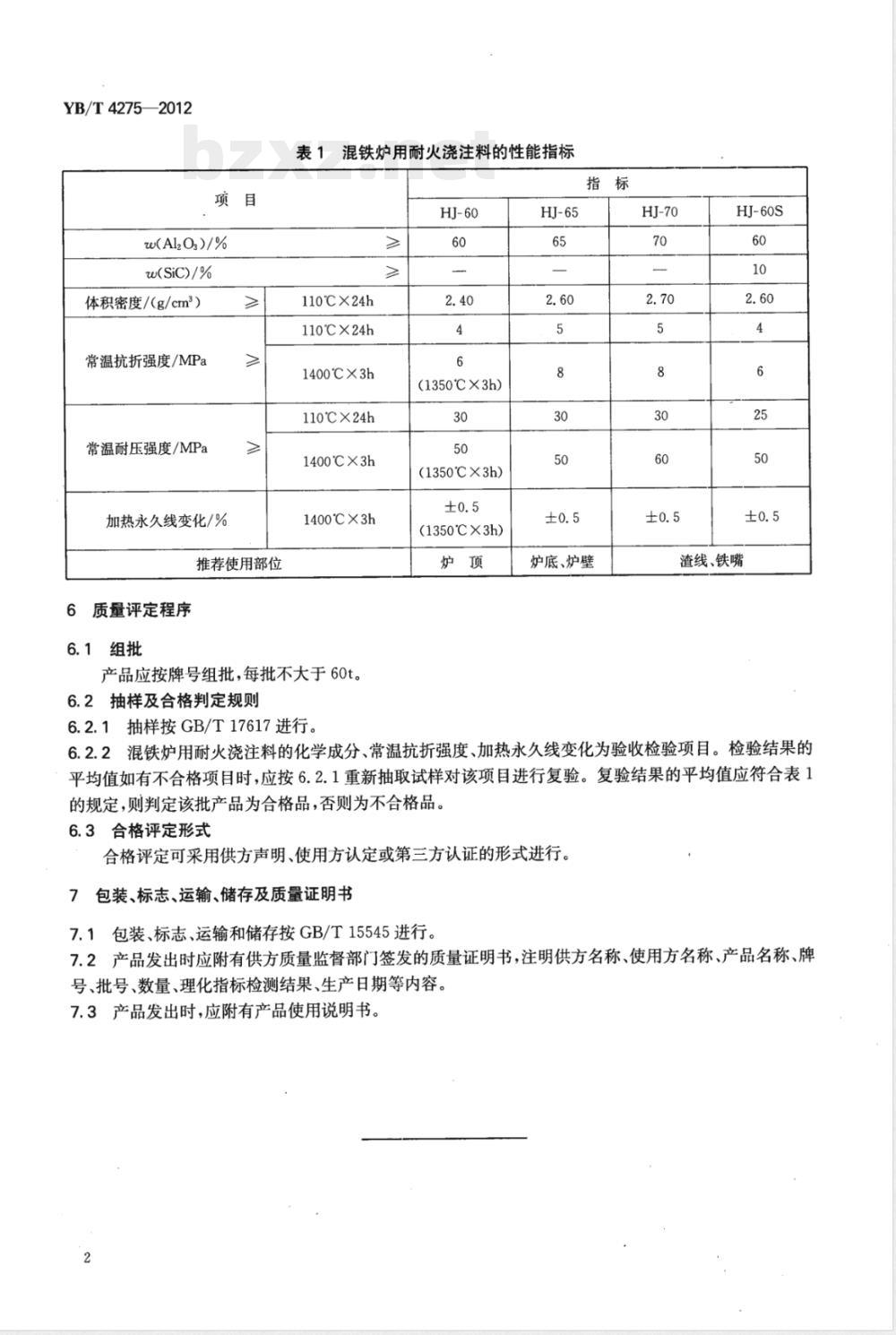

ICS 81.080 Q46 YB 中华人民共和国黑色冶金行业标准 YB/T 4275-2012 混铁炉用耐火浇注料 Refractory castable for hot metal mixer 发布日期：2012-05-24 实施日期：2012-11-01 中华人民共和国工业和信息化部 发布 前言 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会归口。 本标准起草单位：河南省耕生耐火材料有限公司。 本标准主要起草人：周安红、石凯、胡波、徐德亭、陈瑞金、张诚。 本标准为首次发布。 1 范围 本标准规定了混铁炉用耐火浇注料的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书等内容。 本标准适用于混铁炉工作衬用耐火浇注料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 3001 耐火材料常温抗折强度试验方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 5988 耐火材料加热永久线变化试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 15545 不定形耐火材料包装、标志、运输和储存 GB/T 16555 含碳、碳化硅、氮化物耐火材料化学分析方法 GB/T 17617 耐火原料和不定形耐火材料取样 YB/T 5200 致密耐火浇注料显气孔率和体积密度试验方法 YB/T 5202.1 不定形耐火材料试样制备方法 第1部分：耐火浇注料 3 分类 混铁炉用耐火浇注料分为 HJ-60、HJ-65、HJ-70、HJ-60S 四个牌号。 其中： - HJ 表示混铁炉用浇注料的汉语拼音首字母组合； - S 表示含 SiC； - 牌号数字表示材料中 Al2O3 含量的质量百分数。 4 技术要求 混铁炉用耐火浇注料的性能指标应符合表1规定，主要包括： - 氧化铝（Al2O3）含量 - 碳化硅（SiC）含量 - 体积密度 - 常温抗折强度 - 常温耐压强度 - 加热永久线变化 不同牌号对应性能如下： HJ-60：Al2O3含量约60%，体积密度约2.40 g/cm³，抗折强度约4 MPa，耐压强度约6 MPa，加热永久线变化约±0.5%，推荐用于炉顶部位。 HJ-65：Al2O3含量约65%，体积密度约2.60 g/cm³，抗折强度约5 MPa，耐压强度约8 MPa，加热永久线变化约±0.5%，适用于炉底、炉壁。 HJ-70：Al2O3含量约70%，体积密度约2.70 g/cm³，抗折强度约5 MPa，耐压强度约8 MPa，加热永久线变化约±0.5%。 HJ-60S：Al2O3含量约60%，含SiC约10%，体积密度约2.60 g/cm³，抗折强度约4 MPa，耐压强度约6 MPa，加热永久线变化约±0.5%，适用于渣线、铁嘴等部位。 5 试验方法 试样制备按 YB/T 5202.1 进行。 氧化铝含量测定按 GB/T 6900 进行。 碳化硅含量测定按 GB/T 16555 进行。 体积密度测定按 YB/T 5200 进行。 常温抗折强度测定按 GB/T 3001 进行。 常温耐压强度测定按 GB/T 5072 进行。 加热永久线变化按 GB/T 5988 进行。 6 质量评定程序 6.1 组批 产品按牌号组批，每批不大于60t。 6.2 抽样及判定规则 抽样按 GB/T 17617 进行。 化学成分、常温抗折强度、加热永久线变化为主要验收项目。 如检验结果不合格，应重新抽样复验，复验结果符合标准则判为合格，否则为不合格。 6.3 合格评定形式 可采用供方声明、使用方认定或第三方认证形式。 7 包装、标志、运输、储存及质量证明书 包装、标志、运输和储存按 GB/T 15545 执行。 产品出厂应附质量证明书，内容包括：供方名称、使用方名称、产品名称、牌号、批号、数量及理化指标检测结果等。 同时应附产品使用说明书。
