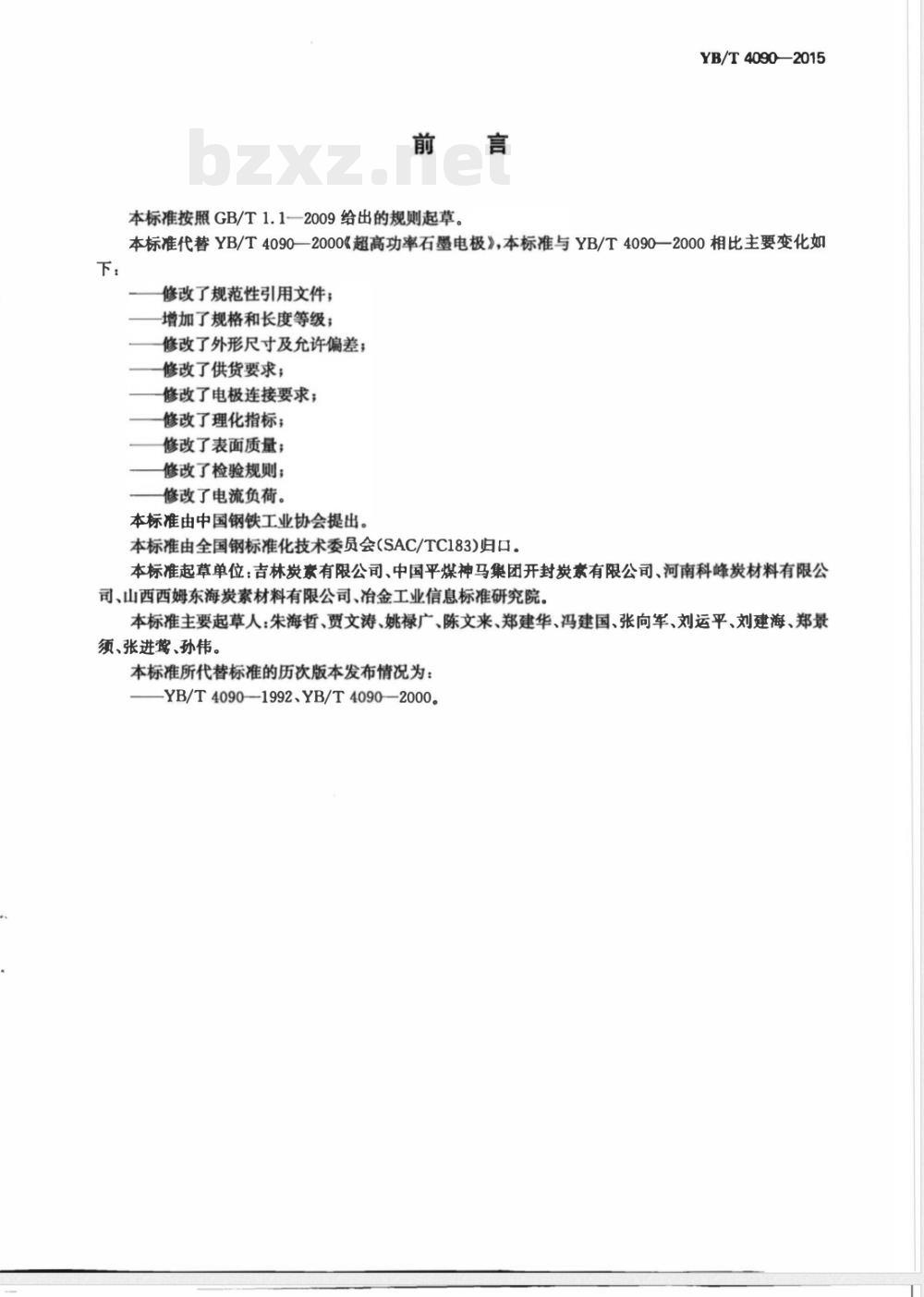

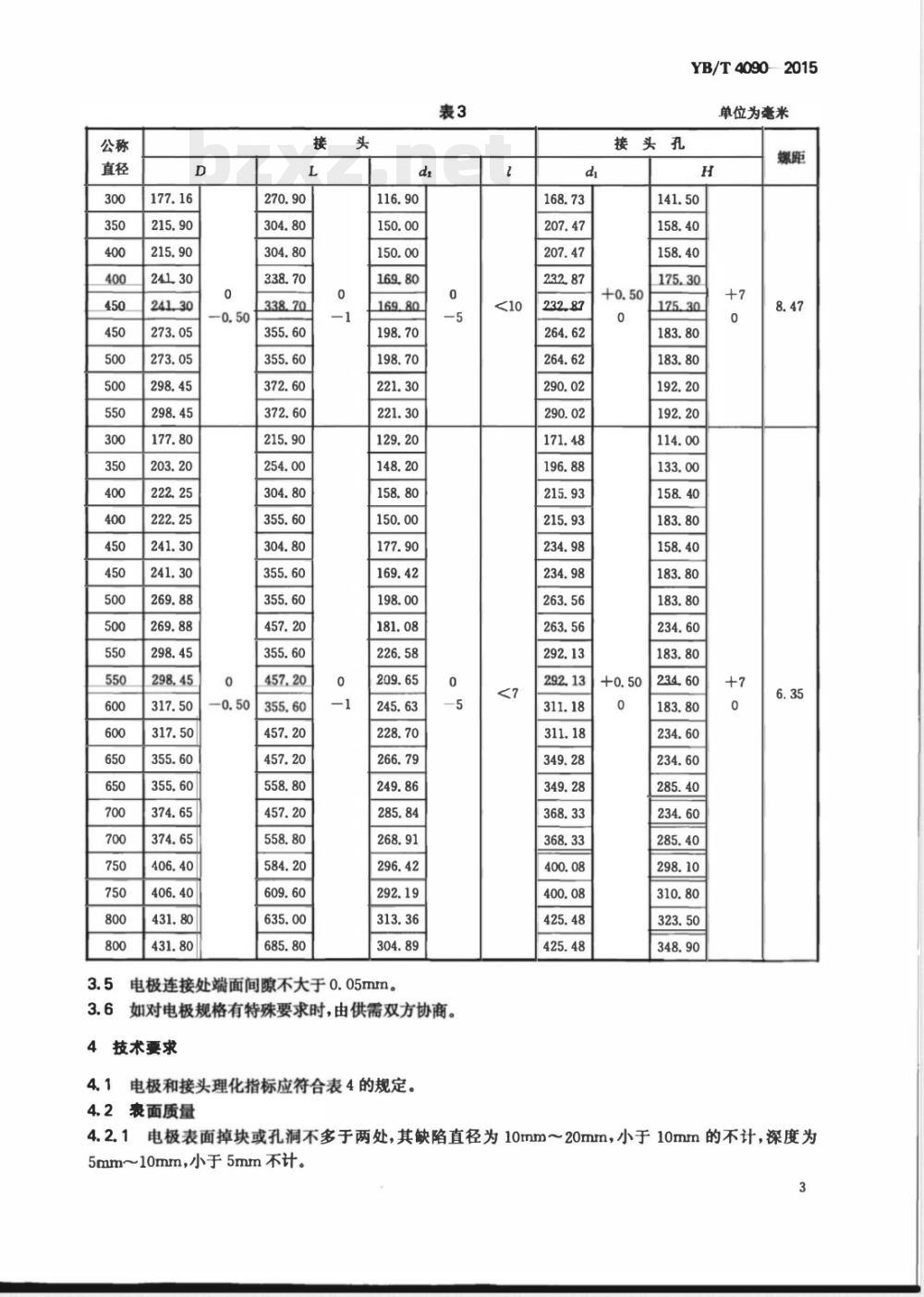

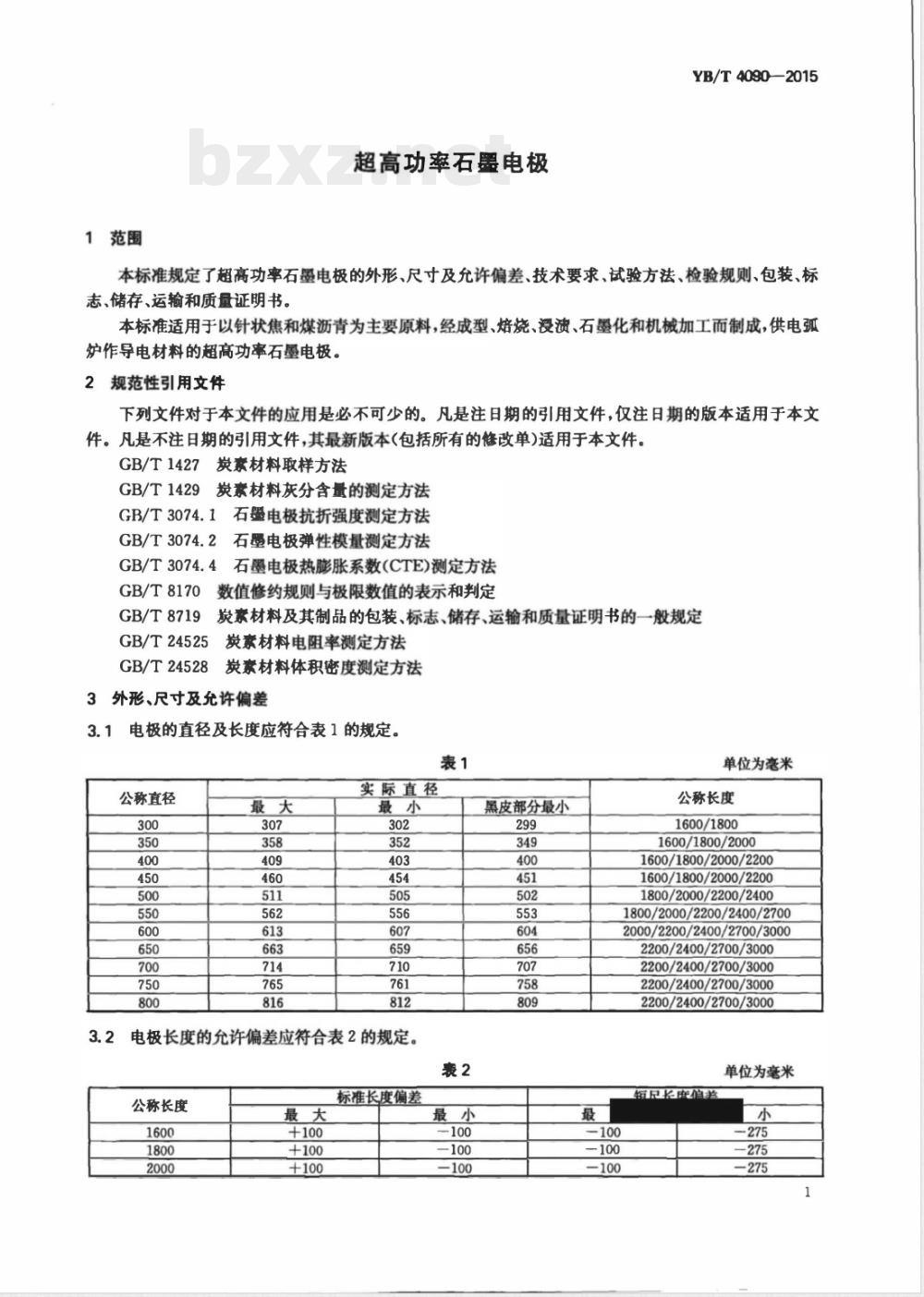

ICS 29.050 Q51 YB 中华人民共和国黑色冶金行业标准 YB/T 4090—2015 代替 YB/T 4090—2000 超高功率石墨电极 Ultra high power graphite electrode 2015-07-14发布 2016-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 4090—2000《超高功率石墨电极》。与原标准相比主要变化如下：修改了规范性引用文件；增加了规格和长度等级；修改了外形尺寸及允许偏差；修改了供货要求；修改了电极连接要求；修改了理化指标；修改了表面质量；修改了检验规则；修改了电流负荷。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：吉林炭素有限公司、中国平煤神马集团开封炭素有限公司、河南科峰炭材料有限公司、山西西姆东海炭素材料有限公司、冶金工业信息标准研究院。 本标准主要起草人：朱海哲、贾文涛、姚禄广、陈文来、郑建华、冯建国、张向军、刘运平、刘建海、郑景须、张进莺、孙伟。 本标准所代替标准的历次版本发布情况为：YB/T 4090—1992、YB/T 4090—2000。 1 范围 本标准规定了超高功率石墨电极的外形、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、储存、运输和质量证明书。 本标准适用于以针状焦和煤沥青为主要原料，经成型、焙烧、浸渍、石墨化和机械加工制成，用于电弧炉作导电材料的超高功率石墨电极。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1427 炭素材料取样方法 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 3074.1 石墨电极抗折强度测定方法 GB/T 3074.2 石墨电极弹性模量测定方法 GB/T 3074.4 石墨电极热膨胀系数（CTE）测定方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8719 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定 GB/T 24525 炭素材料电阻率测定方法 GB/T 24528 炭素材料体积密度测定方法 3 外形、尺寸及允许偏差 3.1 电极的直径及长度应符合表1规定。 表1 电极直径允许范围（单位：mm） 公称直径：300～800 实际直径最大值：307～816 实际直径最小值：299～812（随规格变化） 黑皮部分最小直径：对应各规格公差范围内规定值 3.2 电极长度允许偏差应符合表2规定。 公称长度包括1600、1800、2000及其组合规格（1600～3000等多种组合）。 标准长度偏差：+100 / -100 mm或-275 mm（依据规格不同） 3.3 电极接头形状及尺寸见图1（原文未完整显示）。 接头公称直径范围：300～800 mm，对应不同D尺寸参数（如177.16、215.90、241.30、273.05、298等）。 （注：图1为电极接头结构及尺寸示意图，原OCR内容不完整）
