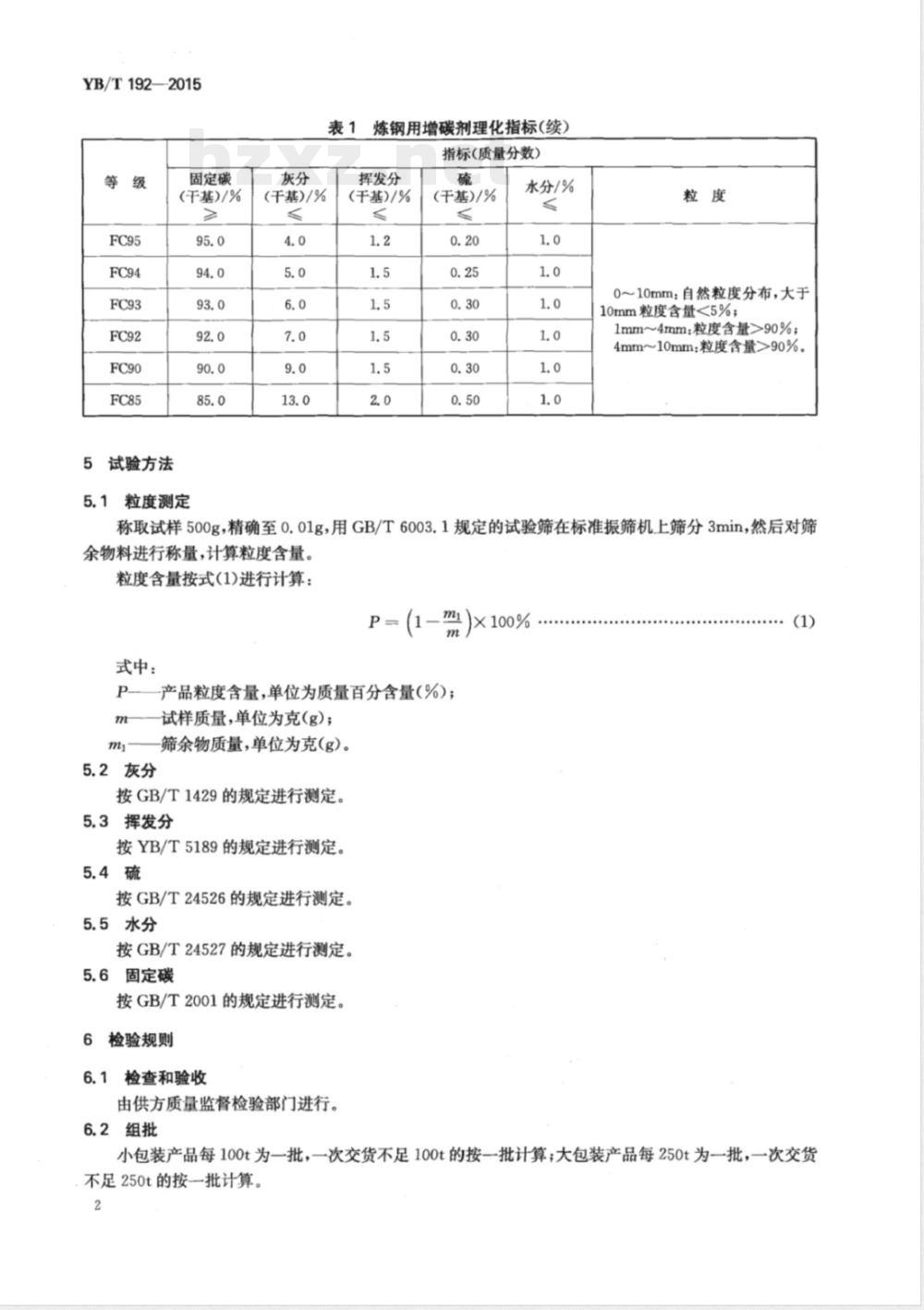

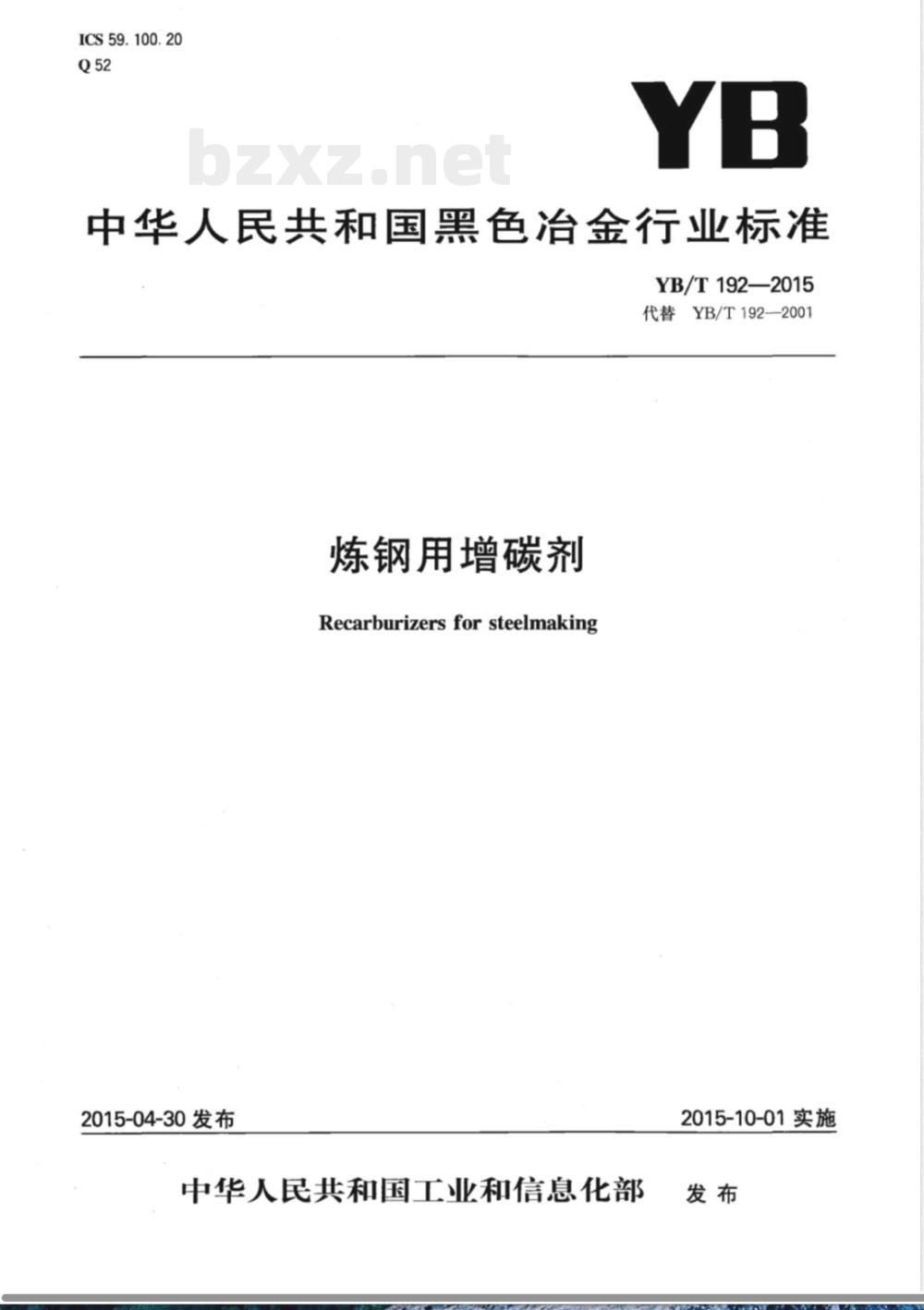

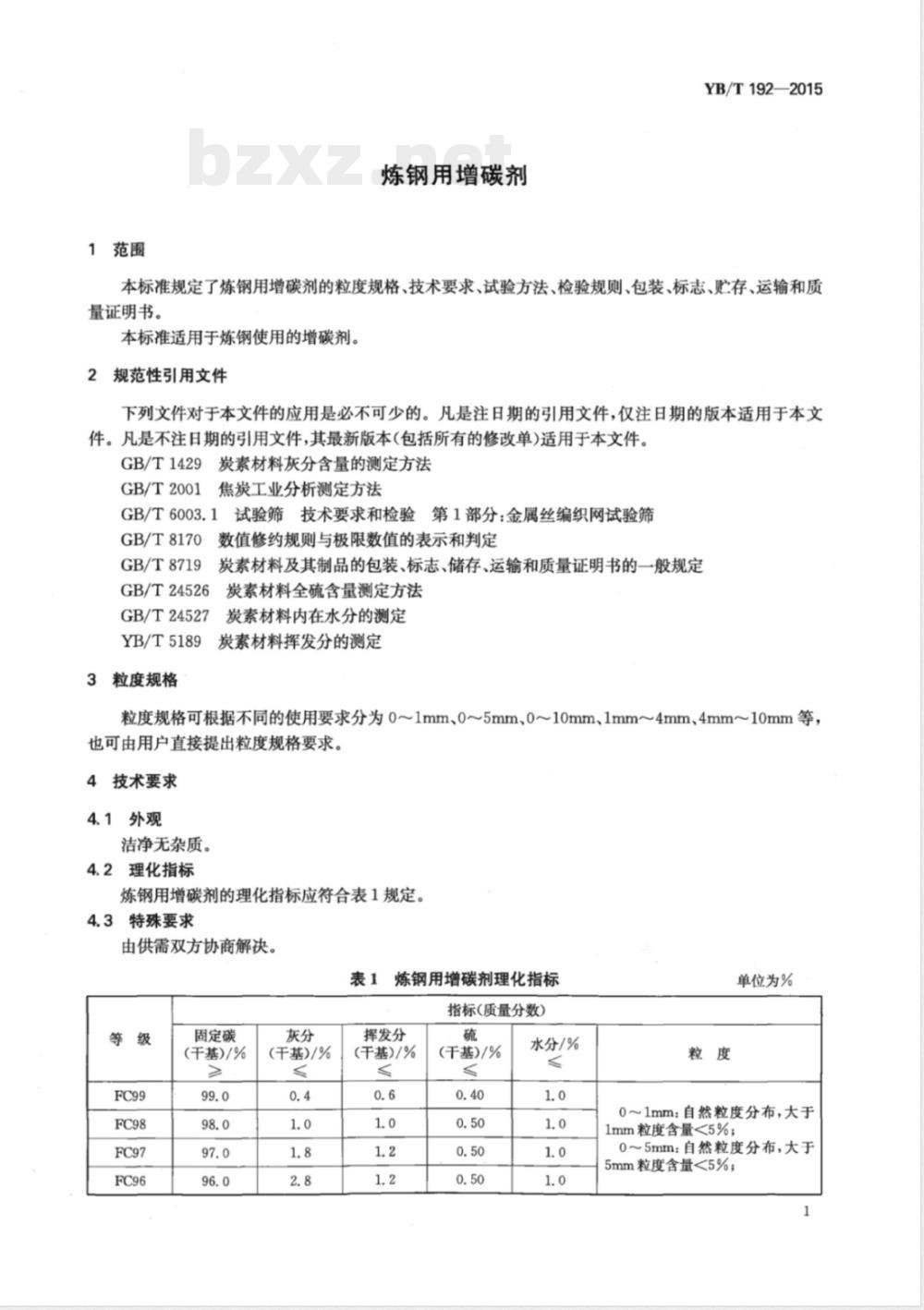

ICS 59.100.20 Q52 YB 中华人民共和国黑色冶金行业标准 YB/T 192—2015 代替 YB/T 192—2001 炼钢用增碳剂 Recarburizers for steelmaking 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YB/T 192—2001《炼钢用增碳剂》。与YB/T 192—2001相比，主要变化如下：修改了规范性引用文件；修改了增碳剂的分级及理化指标；增加了增碳剂储存的要求；修改了产品包装及净含量允许差。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：河南省西保冶材集团有限公司、湛江市聚鑫新能源有限公司、冶金工业信息标准研究院。 本标准主要起草人：李书城、李伟锋、柏滨、吴其修、杨国庆、谢军、刘海霞、郑景须。 本标准所代替标准的历次版本发布情况为：YB/T 192—2001。 1 范围 本标准规定了炼钢用增碳剂的粒度规格、技术要求、试验方法、检验规则、包装、标志、贮存、运输和质量证明书。 本标准适用于炼钢使用的增碳剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1429 炭素材料灰分含量的测定方法 GB/T 2001 焦炭工业分析测定方法 GB/T 6003.1 试验筛技术要求和检验 第1部分：金属丝编织网试验筛 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8719 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定 GB/T 24526 炭素材料全硫含量测定方法 GB/T 24527 炭素材料内在水分的测定 YB/T 5189 炭素材料挥发分的测定 3 粒度规格 粒度规格可根据不同使用要求分为0～1mm、0～5mm、0～10mm、1mm～4mm、4mm～10mm等，也可由用户提出具体要求。 4 技术要求 4.1 外观 产品应洁净无杂质。 4.2 理化指标 炼钢用增碳剂的理化指标应符合表1规定（包括不同等级FC99、FC98、FC97、FC96、FC95、FC94、FC93、FC92、FC90、FC85等），主要指标包括固定碳、灰分、挥发分、硫和水分。 4.3 特殊要求 由供需双方协商解决。 表1 炼钢用增碳剂理化指标 （节选） 固定碳（干基）：85.0%～99.0%（按等级递减） 灰分（干基）：0.4%～13.0% 挥发分（干基）：0.6%～2.0% 硫（干基）：0.20%～0.50% 水分：1.0% 粒度：不同规格对应不同粒度分布要求，如0～1mm、0～5mm、0～10mm等。 5 试验方法 5.1 粒度测定 称取试样500g，精确至0.01g，用GB/T 6003.1规定试验筛在标准振筛机上筛分3min，称量筛余物并计算粒度含量。 粒度含量计算公式：P = (m筛余 / m试样) × 100%。 5.2 灰分 按GB/T 1429规定测定。 5.3 挥发分 按YB/T 5189规定测定。 5.4 硫 按GB/T 24526规定测定。 5.5 水分 按GB/T 24527规定测定。 5.6 固定碳 按GB/T 2001规定测定。 6 检验规则 6.1 检查和验收 由供方质量监督部门负责检验与验收（原文未完）
