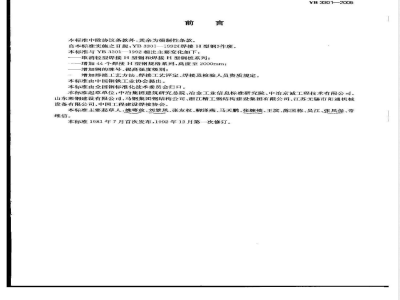

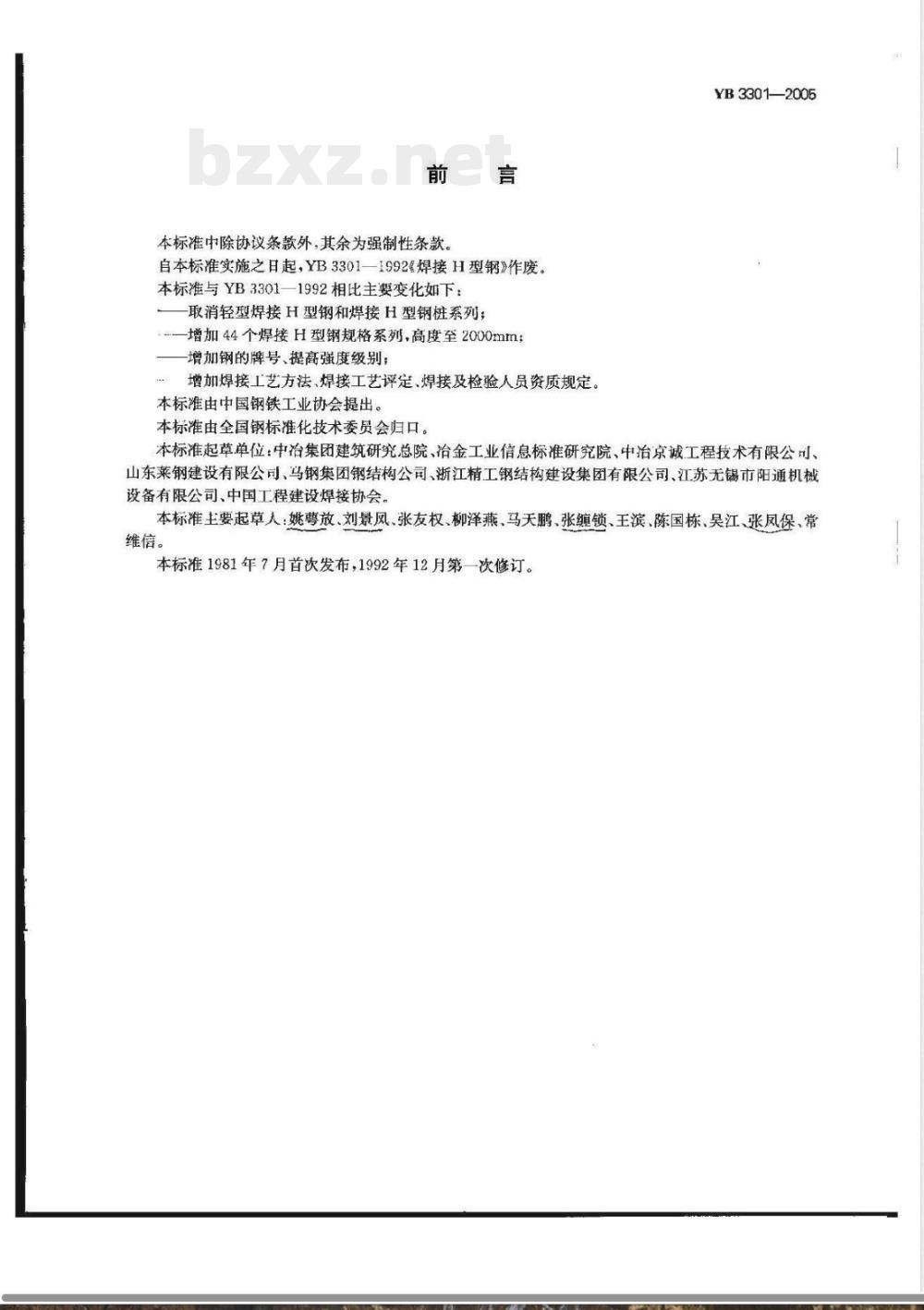

前言 本标准中除协议条款外，其余为强制性条款。自本标准实施之日起，YB3301—1992《焊接H型钢》作废。本标准与YB3301—1992相比主要变化如下：取消轻型焊接H型钢和焊接H型钢桩系列；增加44个焊接H型钢规格系列，高度至2000mm；增加钢的牌号，提高强度级别；增加焊接工艺方法、焊接工艺评定及焊接和检验人员资质规定。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：中冶集团建筑研究总院、冶金工业信息标准研究院、中冶京诚工程技术有限公司、山东莱钢建设有限公司、马钢集团钢结构公司、浙江精工钢结构建设集团有限公司、江苏无锡市阳通机械设备有限公司、中国工程建设焊接协会。 本标准主要起草人：姚萼放、刘景风、张友权、柳泽兼、马天鹏、张缠锁、王滨、陈国栋、吴江、张凤保、常维信。 本标准1981年7月首次发布，1992年12月第一次修订。 1 范围 本标准规定了焊接H型钢的代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、焊接检验、检验规则、复验规则、包装、标志及质量证明书等内容。 本标准适用于工业与民用建筑、构筑物及其他钢结构用焊接H型钢。适用构件包括柱、梁、桩及工业构架等。本标准也适用于焊接H型钢构件的设计选用、制作及验收。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡是注日期的引用文件，仅所注日期版本适用；凡不注日期的引用文件，其最新版本适用。 GB/T700 碳素结构钢 GB/T714 桥梁用结构钢 GB/T1591 低合金高强度结构钢 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2537 焊接用二氧化碳 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3323 钢熔化焊对接接头射线照相和质量分级 GB/T4172 焊接结构用耐候钢 GB/T4282 氯气 GB/T5117 碳钢焊条 GB/T5118 低合金钢焊条 GB/T5293 埋弧焊用碳钢焊丝和焊剂 GB/T5313 厚度方向性能钢板 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T10045 钢焊缝手工超声波探伤方法及质量分级 GB/T11345 埋弧焊用低合金钢焊丝和焊剂 GB/T12470 熔化焊用钢丝 GB/T14957 气体保护焊用钢丝 GB/T14958 低合金钢药芯焊丝 GB50017 钢结构设计规范 GB50205 钢结构工程施工质量验收规范 JGJ81 建筑钢结构焊接技术规程 YB4104 高层建筑结构用钢板 3 代号 焊接H型钢规定符号为WH，其中“W”为焊接英文首字母，“H”代表H型钢。 4 订货内容 按本标准订货的合同至少应包含以下内容：产品名称及型号规格、标准号、钢材牌号、交货长度、重量和数量、设计与使用技术条件及其他特殊要求。 5 尺寸、外形、重量及允许偏差 5.1 尺寸及允许偏差 5.1.1 尺寸 焊接H型钢截面及标注符号如图1所示。 焊接H型钢型号、尺寸、截面面积、理论重量及参考数值见表1规定，焊角尺寸h未计入计算。经供需双方协商可采用其他规格焊接H型钢。 （以下为表格内容，已整理为结构说明） WH100×50、WH100×75、WH100×100、WH125×75、WH125×125、WH150×75、WH150×100、WH150×150、WH200×100等型号，分别对应不同腹板高度H、翼缘宽度B、厚度t、t2及截面参数。
