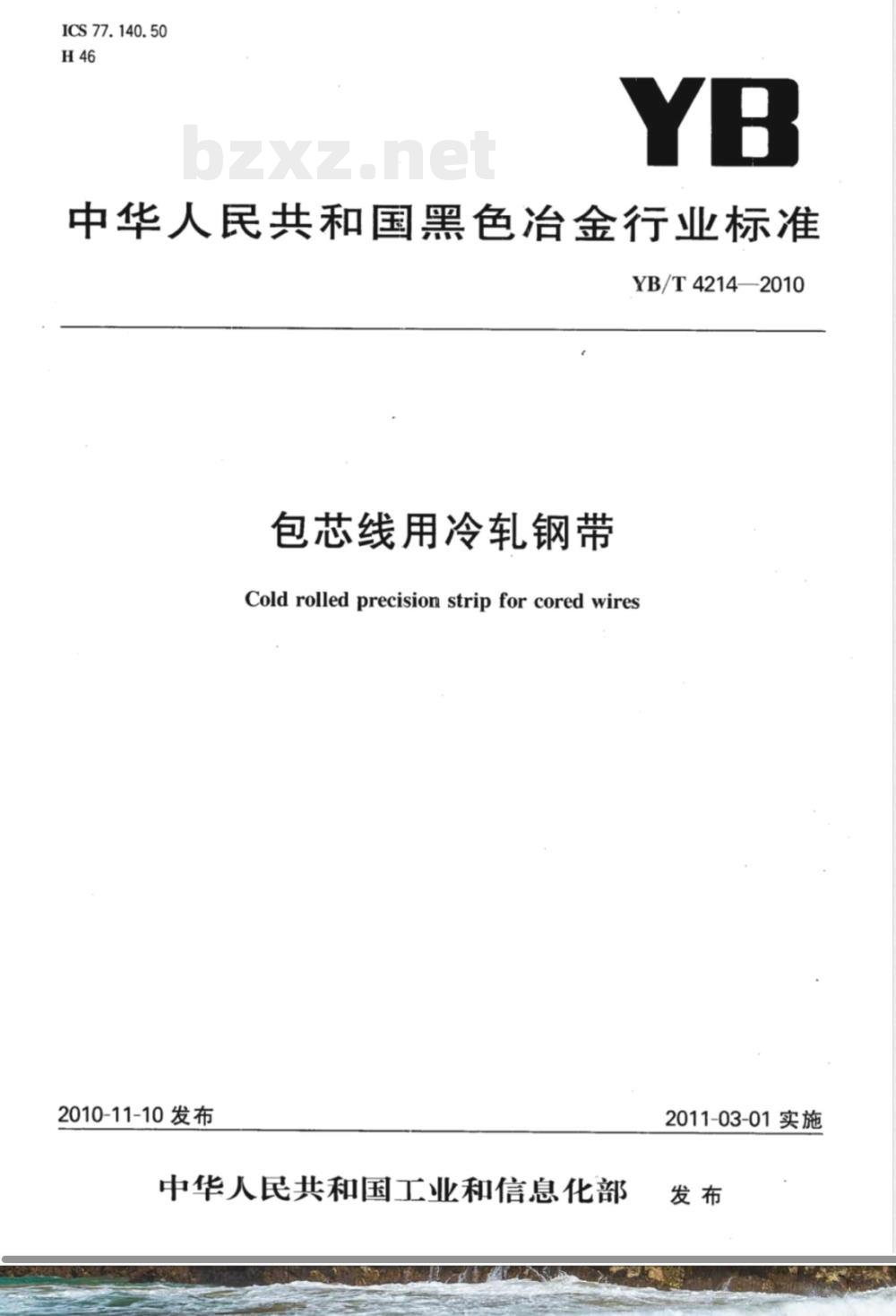

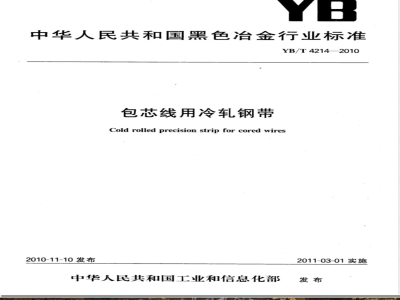

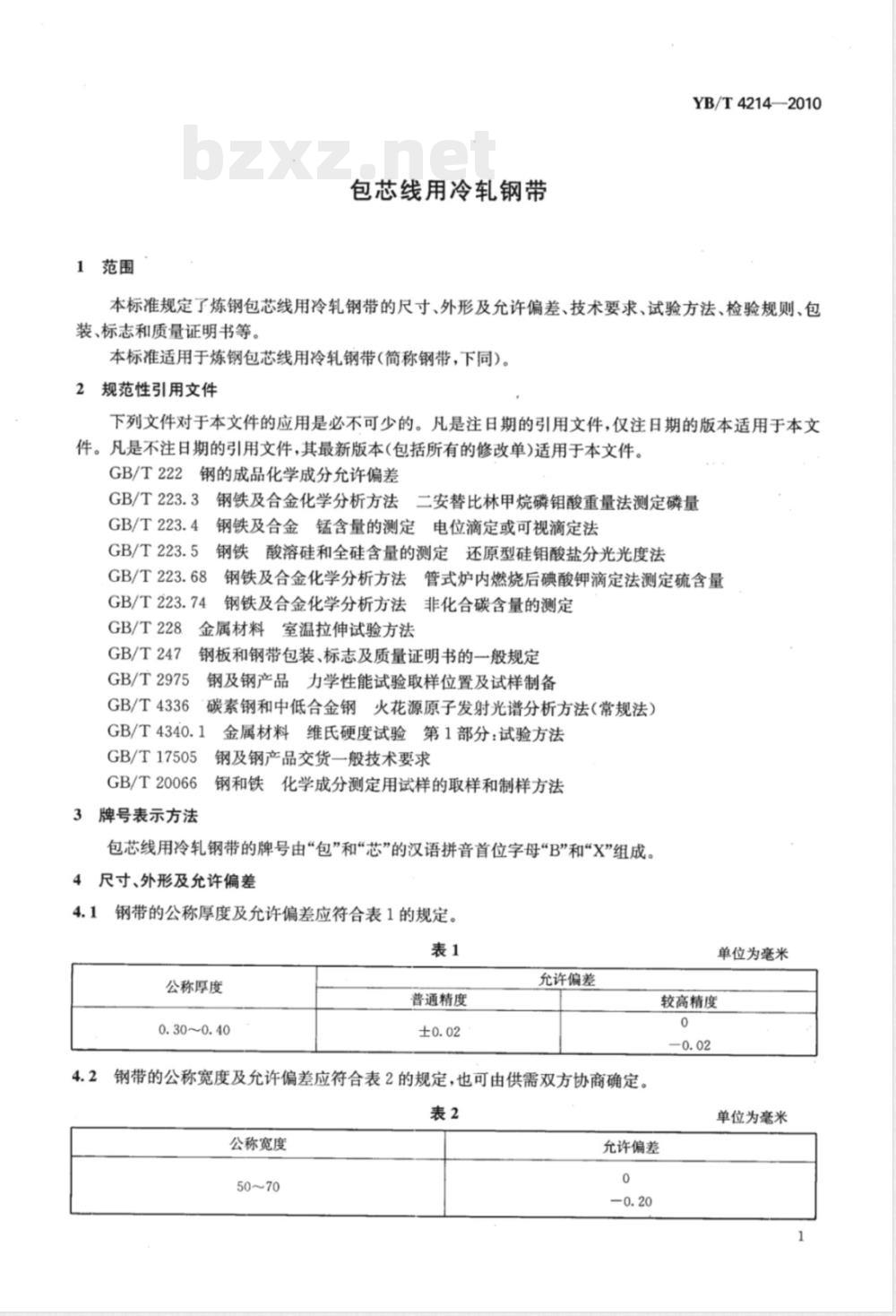

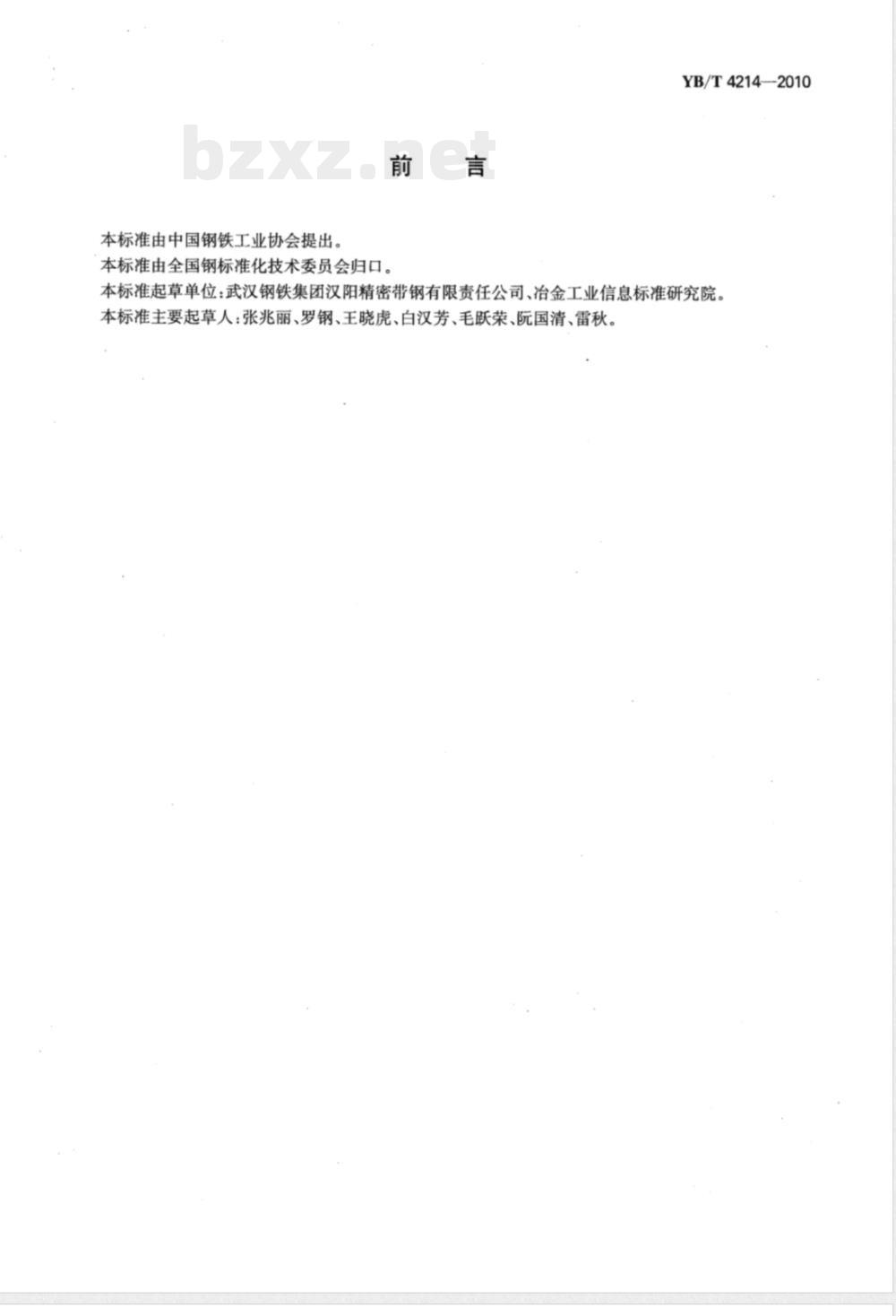

ICS 77.140.50 H46 YB 中华人民共和国黑色冶金行业标准 YB/T 4214—2010 包芯线用冷轧钢带 Cold rolled precision strip for cored wires 2010-11-10发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：武汉钢铁集团汉阳精密带钢有限责任公司、冶金工业信息标准研究院。本标准主要起草人：张兆丽、罗钢、王晓虎、白汉芳、毛跃荣、阮国清、雷秋。 1 范围 本标准规定了炼钢包芯线用冷轧钢带的尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于炼钢包芯线用冷轧钢带（以下简称钢带）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本及修改单适用。 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.3 磷含量测定方法 GB/T 223.4 锰含量测定方法 GB/T 223.5 硅含量测定方法 GB/T 223.68 硫含量测定方法 GB/T 223.74 非化合碳含量测定方法 GB/T 228 金属材料室温拉伸试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 2975 力学性能试样取样方法 GB/T 4336 火花源原子发射光谱分析方法 GB/T 4340.1 维氏硬度试验方法 GB/T 17505 钢及钢产品交货技术要求 GB/T 20066 化学成分测定取样方法 3 牌号表示方法 包芯线用冷轧钢带牌号由“B”和“X”组成，分别表示“包”和“芯”。 4 尺寸、外形及允许偏差 4.1 厚度允许偏差 公称厚度0.30～0.40mm：普通精度 ±0.02mm；较高精度 0 / -0.02mm。 4.2 宽度允许偏差 公称宽度50～70mm：允许偏差为0 / -0.20mm，也可由供需双方协商确定。 4.3～4.6 外形要求 钢带以卷状交货，卷内径为500mm。 钢带卷一侧塔形高度不大于10mm。 边部毛刺高度不大于0.05mm。 镰刀弯每米不大于3mm。 5 技术要求 5.1 牌号与化学成分 牌号BX钢的化学成分（熔炼分析）如下： C≤0.06%，Si≤0.03%，Mn≤0.40%，P≤0.030%，S≤0.030%。 成品化学成分允许偏差按GB/T 222规定执行。 5.2 交货状态 钢带应经热处理和平整后交货。 表面可为毛面或光面，无特殊要求时按毛面供货。 钢带通常应涂油交货，保证在正常储运条件下2个月内不生锈。 5.3 力学性能 牌号BX钢带力学性能：抗拉强度270～360MPa，断后伸长率≥34%。 经供需双方协议，可按硬度或强度指标供货。 5.4 表面质量 钢带不得有气泡、裂纹、结疤、拉裂、夹杂、乳化液斑点及分层缺陷。 允许带缺陷交货，但缺陷部分不得超过每卷钢带总长度的5%。 6 试验方法 钢带外观采用目视检查。 尺寸用相应精度量具测量，厚度在距边缘不小于3mm处测量。 化学成分按GB/T 20066取样并按GB/T 223及GB/T 4336分析。 力学性能按GB/T 228、GB/T 2975试验。 硬度按GB/T 4340.1维氏硬度试验方法进行。
