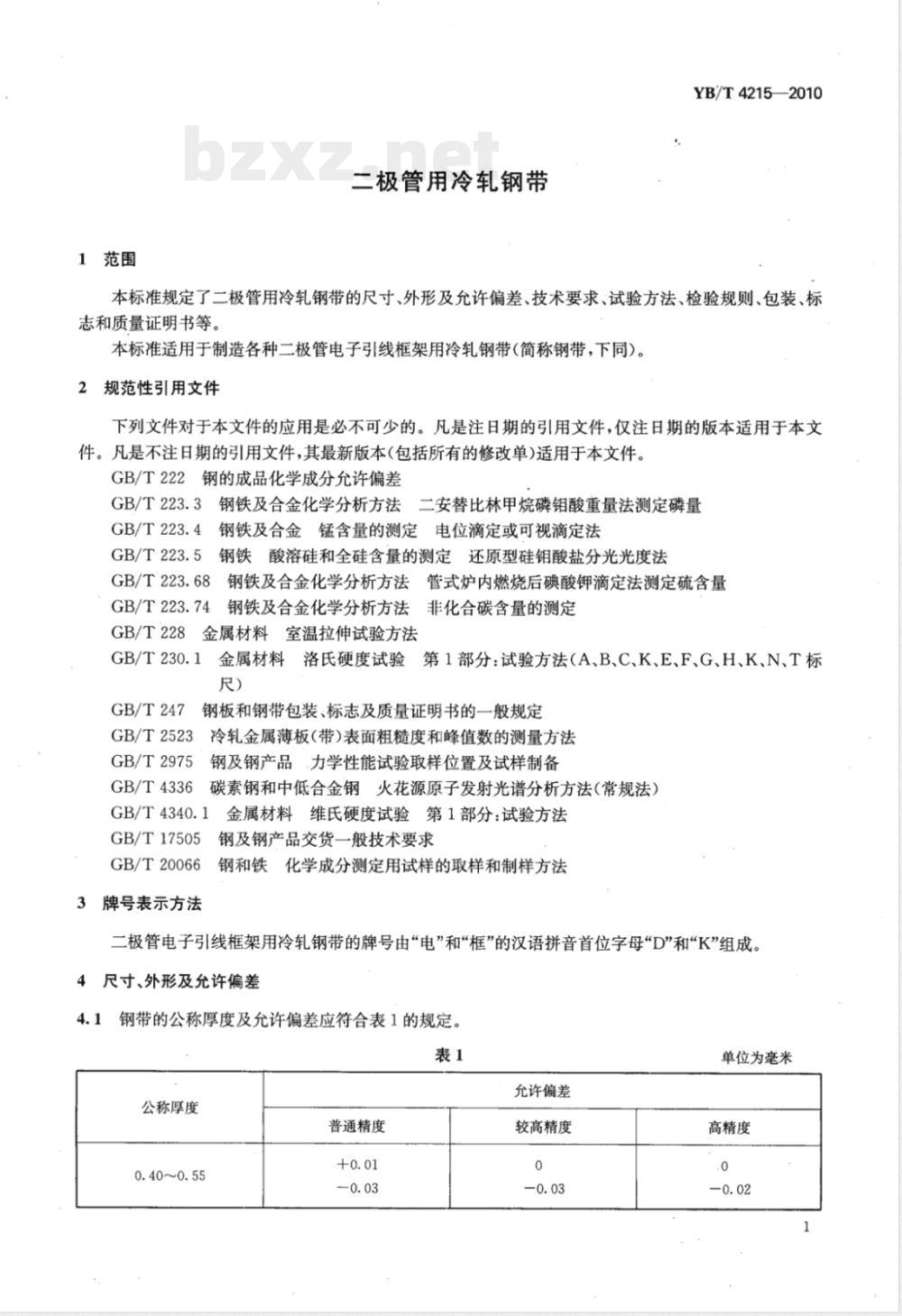

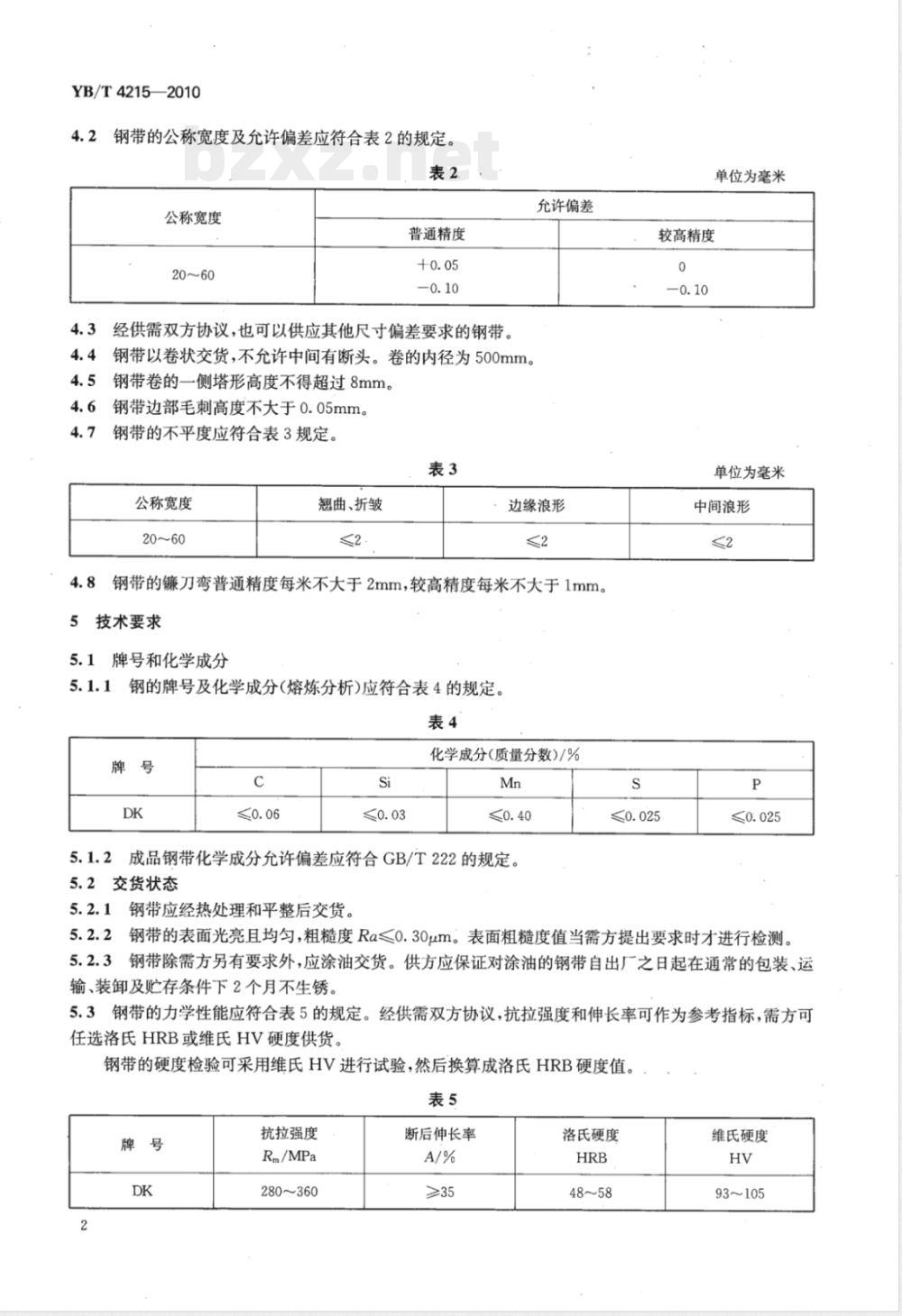

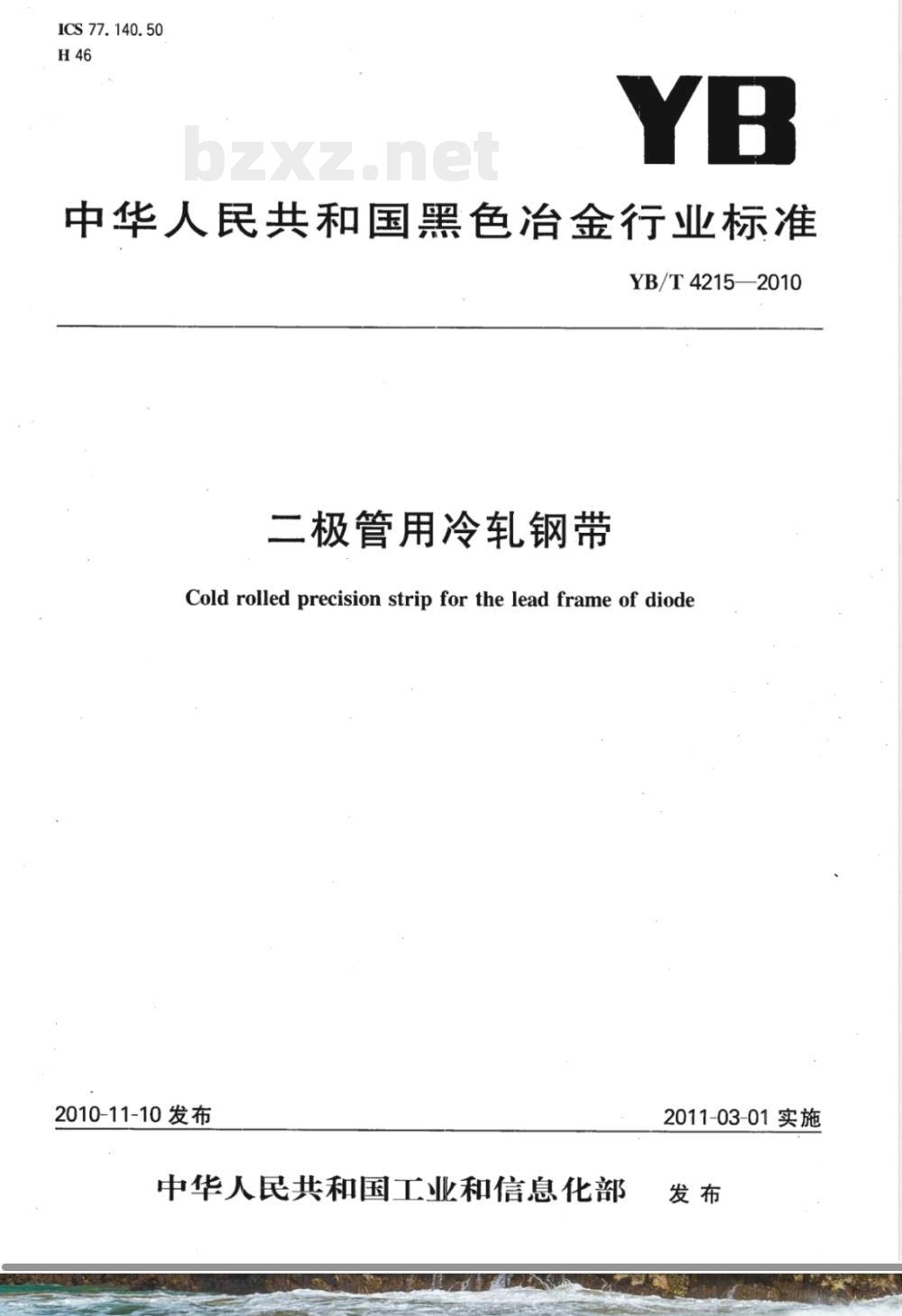

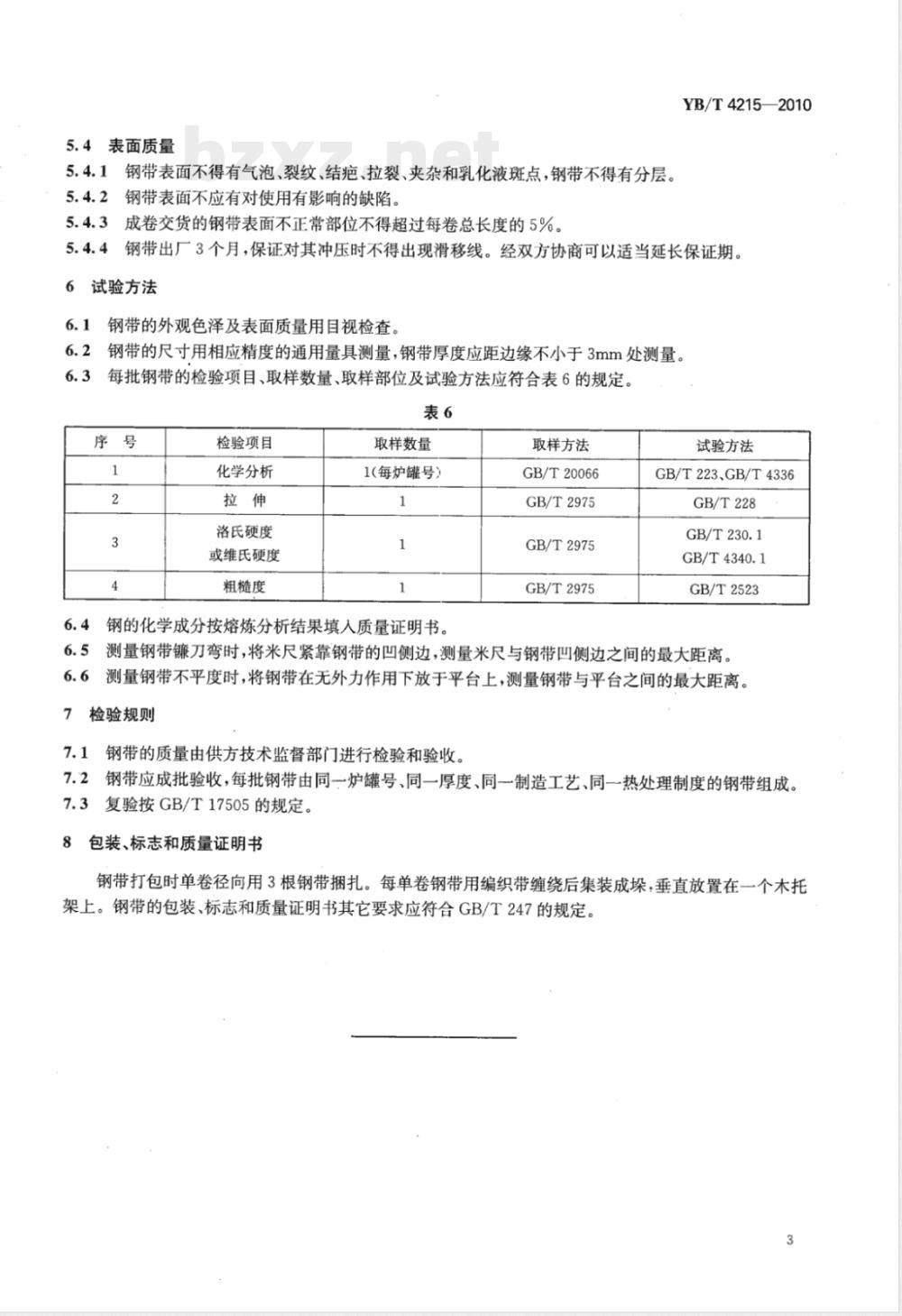

ICS 77.140.50 H46 YB 中华人民共和国黑色冶金行业标准 YB/T 4215—2010 二极管用冷轧钢带 Cold rolled precision strip for the lead frame of diode 2010-11-10发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：武汉钢铁集团汉阳精密带钢有限责任公司、冶金工业信息标准研究院。本标准主要起草人：张兆丽、罗钢、王晓虎、白汉芳、毛跃荣、阮国清、雷秋。 1 范围 本标准规定了二极管用冷轧钢带的尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于制造各种二极管电子引线框架用冷轧钢带（以下简称钢带）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本及修改单适用。 GB/T 222 钢的成品化学成分允许偏差 GB/T 223.3 磷含量测定方法 GB/T 223.4 锰含量测定方法 GB/T 223.5 硅含量测定方法 GB/T 223.68 硫含量测定方法 GB/T 223.74 非化合碳含量测定 GB/T 228 金属材料室温拉伸试验方法 GB/T 230.1 洛氏硬度试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 2523 表面粗糙度测量方法 GB/T 2975 力学性能试样取样方法 GB/T 4336 火花源原子发射光谱分析方法 GB/T 4340.1 维氏硬度试验方法 GB/T 17505 钢及钢产品交货技术要求 GB/T 20066 化学成分测定取样方法 3 牌号表示方法 二极管电子引线框架用冷轧钢带牌号由“D”和“K”组成，分别代表“电”和“框”。 4 尺寸、外形及允许偏差 4.1 厚度允许偏差 钢带公称厚度及允许偏差按表1规定执行。 表1 厚度允许偏差（摘要整理） 0.40～0.55mm：普通精度 +0.01 / -0.03；较高精度 0 / -0.03；高精度 0 / -0.02 4.2 宽度允许偏差 公称宽度20～60mm：普通精度 +0.05 / -0.10；较高精度 0 / -0.10 4.3～4.8 其他要求 钢带以卷状交货，不允许中间断头。卷内径500mm。 钢带卷一侧塔形高度不超过8mm。 边部毛刺高度不大于0.05mm。 镰刀弯：普通精度≤2mm/m，较高精度≤1mm/m。 不平度、浪形及翘曲折皱应符合表3规定。 5 技术要求 5.1 牌号与化学成分 牌号DK的化学成分（熔炼分析）：C≤0.06%，Si≤0.03%，Mn≤0.40%，P≤0.025%，S≤0.025%。 成品化学成分允许偏差按GB/T 222执行。 5.2 交货状态 钢带应经热处理和平整后交货。 表面应光亮均匀，粗糙度Ra≤0.30μm（需方要求时检测）。 除非另有要求，钢带应涂油交货，保证在正常储运条件下2个月内不生锈。 5.3 力学性能 牌号DK钢带力学性能：抗拉强度280～360MPa，断后伸长率≥35%，硬度HRB 48～58（或HV 93～105）。 硬度可在HV与HRB之间换算确定。 5.4 表面质量 钢带表面应无影响使用的缺陷，具体要求按标准规定执行。
