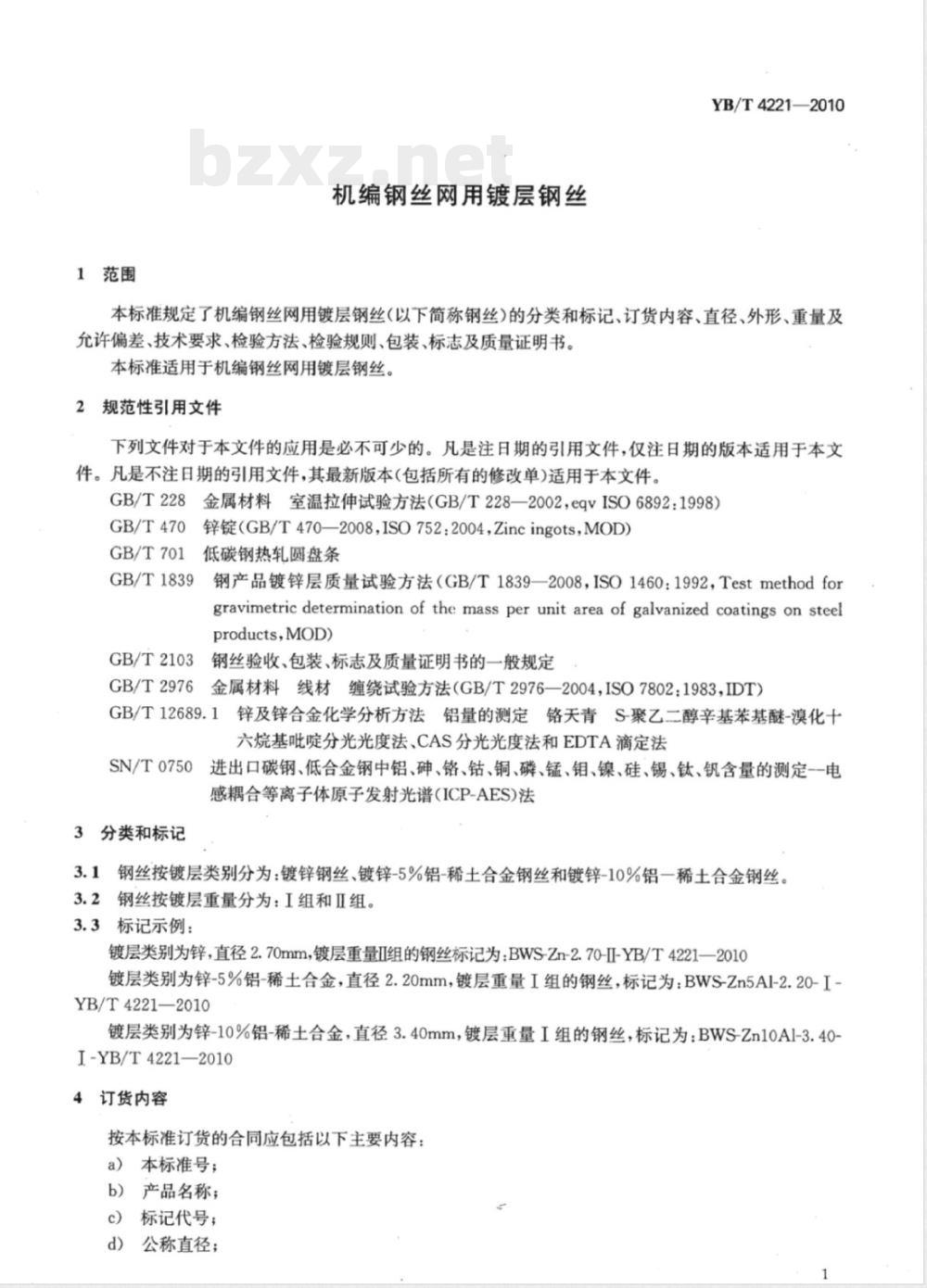

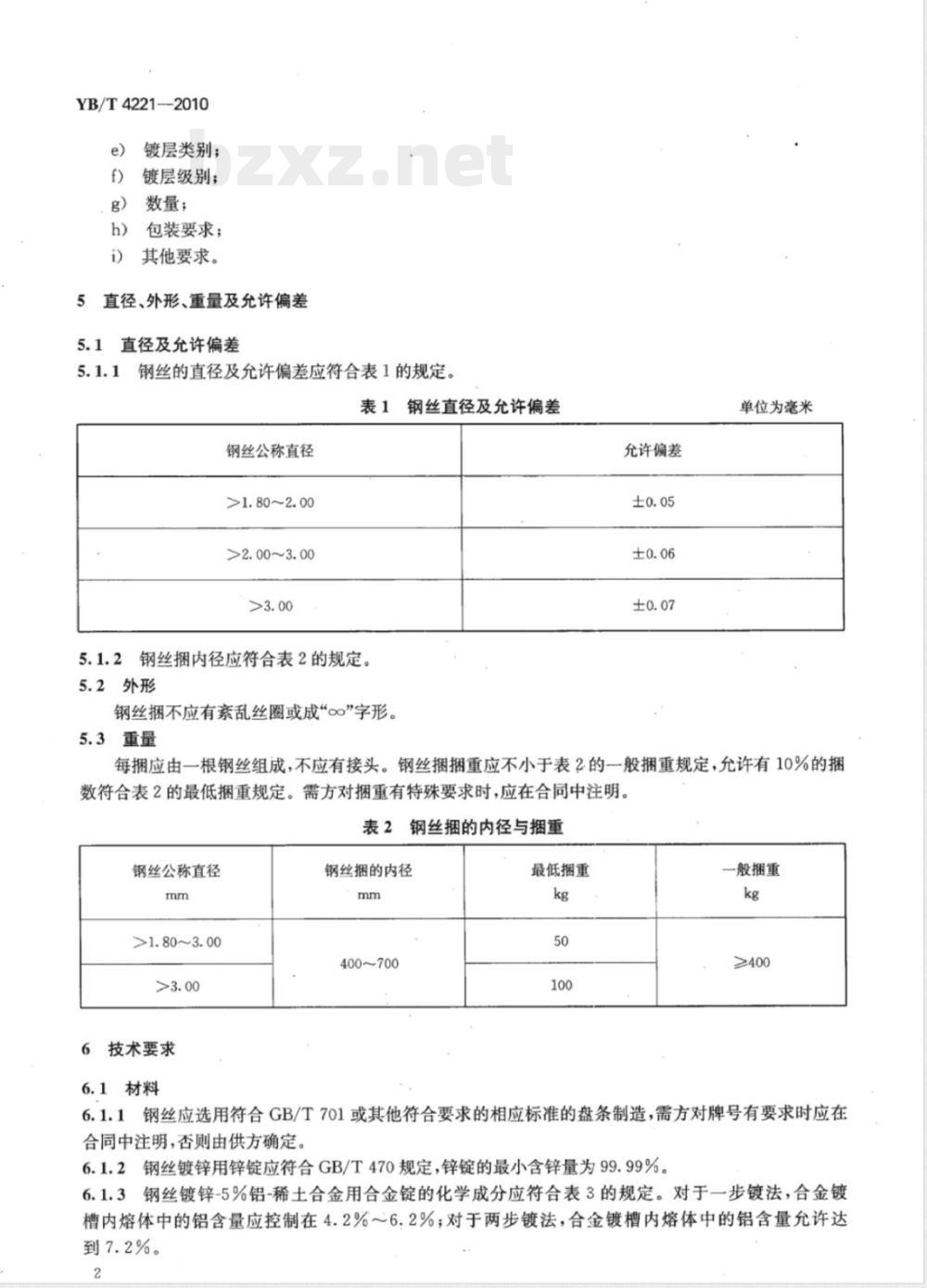

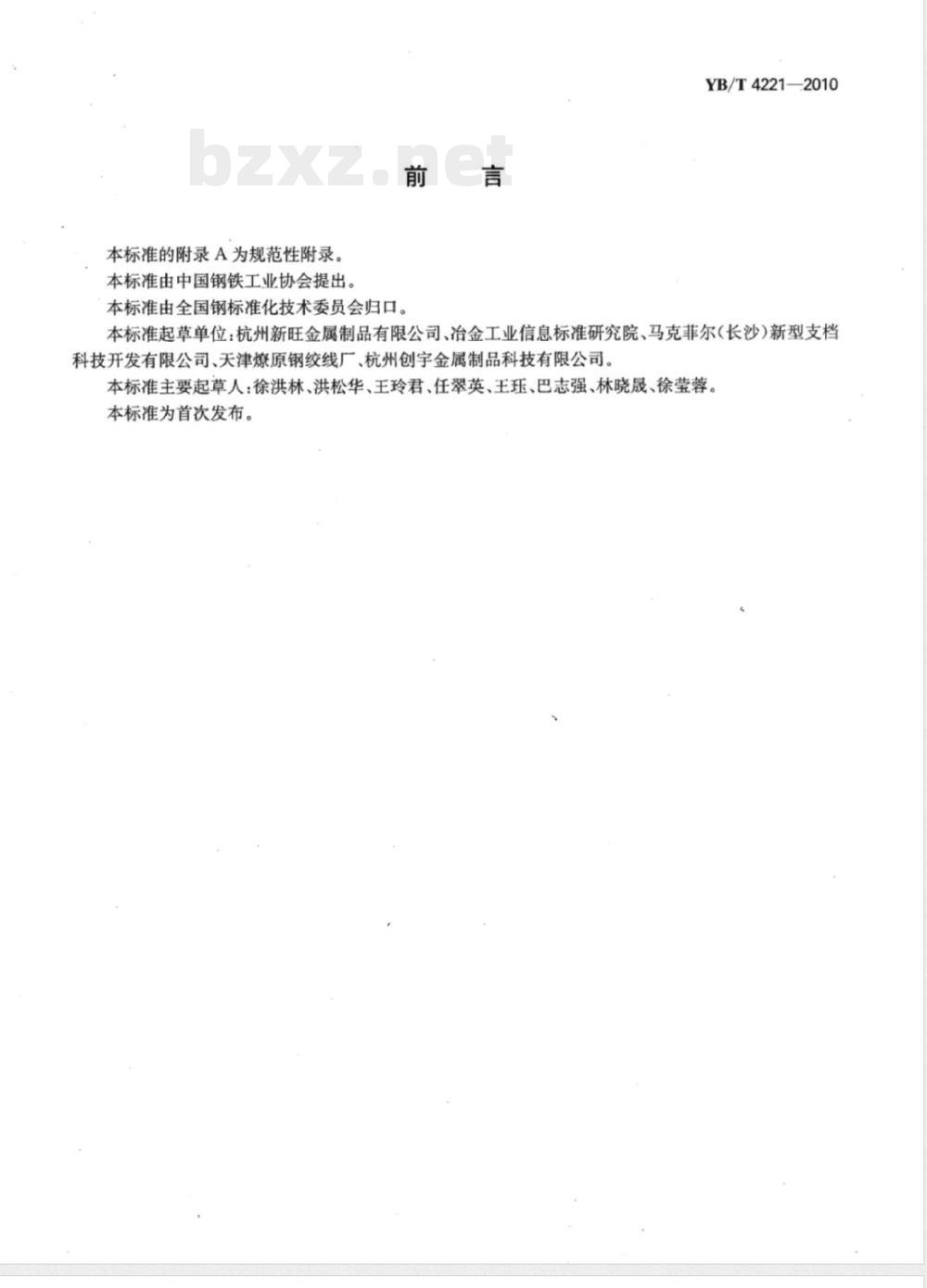

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T 4221—2010 机编钢丝网用镀层钢丝 Coated steel wire for machine woven steel wire mesh 2010-11-10 发布 2011-03-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准的附录A为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：杭州新旺金属制品有限公司、冶金工业信息标准研究院、马克菲尔（长沙）新型支档科技开发有限公司、天津燎原钢绞线厂、杭州创宇金属制品科技有限公司。 本标准主要起草人：徐洪林、洪松华、王玲君、任翠英、王珏、巴志强、林晓晟、徐莹蓉。 本标准为首次发布。 1 范围 本标准规定了机编钢丝网用镀层钢丝（以下简称钢丝）的分类和标记、订货内容、直径、外形、重量及允许偏差、技术要求、检验方法、检验规则、包装、标志及质量证明书。 本标准适用于机编钢丝网用镀层钢丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 228 金属材料室温拉伸试验方法（GB/T 228—2002，eqv ISO 6892:1998） GB/T 470 锌锭（GB/T 470—2008，ISO 752:2004） GB/T 701 低碳钢热轧圆盘条 GB/T 1839 钢产品镀锌层质量试验方法（GB/T 1839—2008） GB/T 2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 2976 金属材料线材缠绕试验方法（GB/T 2976—2004） GB/T 12689.1 锌及锌合金化学分析方法 铝量的测定 SN/T 0750 进出口碳钢、低合金钢中多元素含量测定方法（ICP-AES法） 3 分类和标记 3.1 钢丝按镀层类别分为：镀锌钢丝、镀锌-5%铝-稀土合金钢丝、镀锌-10%铝-稀土合金钢丝。 3.2 钢丝按镀层重量分为 I 组和 II 组。 3.3 标记示例： 镀层类别为锌，直径2.70mm，镀层重量I组钢丝标记为：BWS-Zn-2.70-I-YB/T4221—2010； 镀层类别为锌-5%铝-稀土合金，直径2.20mm，镀层重量I组钢丝标记为：BWS-Zn5Al-2.20-I-YB/T4221—2010； 镀层类别为锌-10%铝-稀土合金，直径3.40mm，镀层重量I组钢丝标记为：BWS-Zn10Al-3.40-I-YB/T4221—2010。 4 订货内容 按本标准订货的合同应包括： （1）本标准号； （2）产品名称； （3）标记代号； （4）公称直径； （5）镀层类别； （6）镀层级别； （7）数量； （8）包装要求； （9）其他要求。 5 直径、外形、重量及允许偏差 5.1 直径及允许偏差 钢丝直径及允许偏差见表1规定： 公称直径 >1.80~2.00mm，允许偏差 ±0.05mm； 公称直径 >2.00~3.00mm，允许偏差 ±0.06mm； 公称直径 >3.00mm，允许偏差 ±0.07mm。 5.2 外形 钢丝捆不应有紊乱丝圈或“oo”形变形。 5.3 重量 每捆钢丝应由一根钢丝组成，不应有接头。钢丝捆重量应不小于表2规定，允许10%的捆数达到最低捆重要求。 钢丝公称直径 >1.80~3.00mm时，捆内径400~700mm，最低捆重50kg，一般捆重≥400kg； 钢丝公称直径 >3.00mm时，最低捆重100kg。 6 技术要求 6.1 材料 钢丝应选用符合 GB/T 701 或其他相应标准的盘条制造，牌号如有要求应在合同中注明，否则由供方确定。 镀锌用锌锭应符合 GB/T 470 规定，锌含量不低于99.99%。
