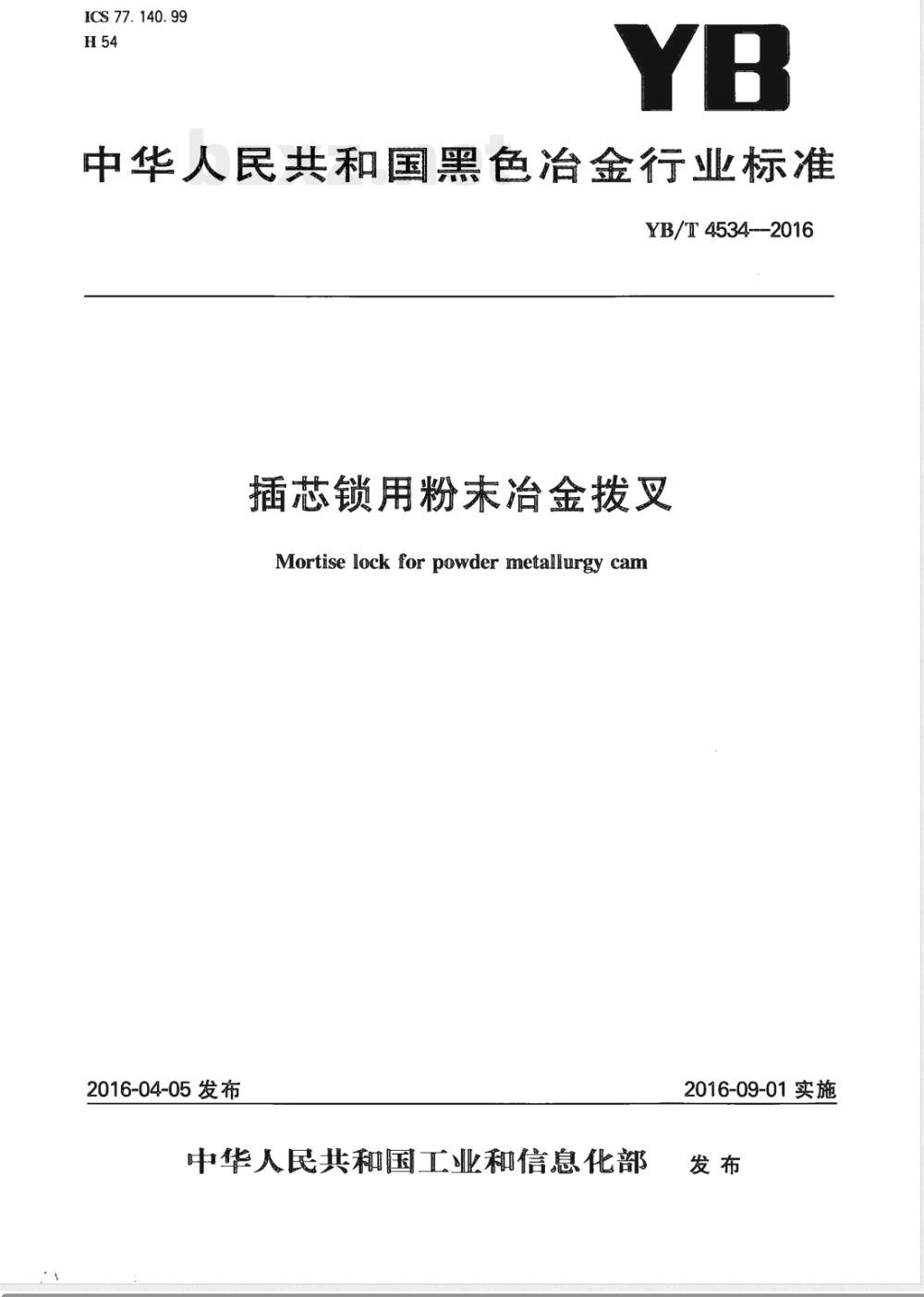

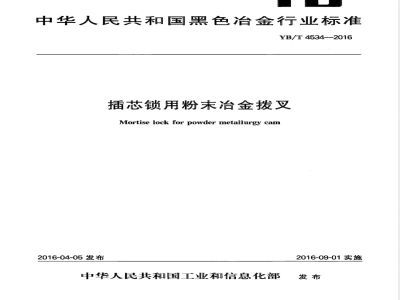

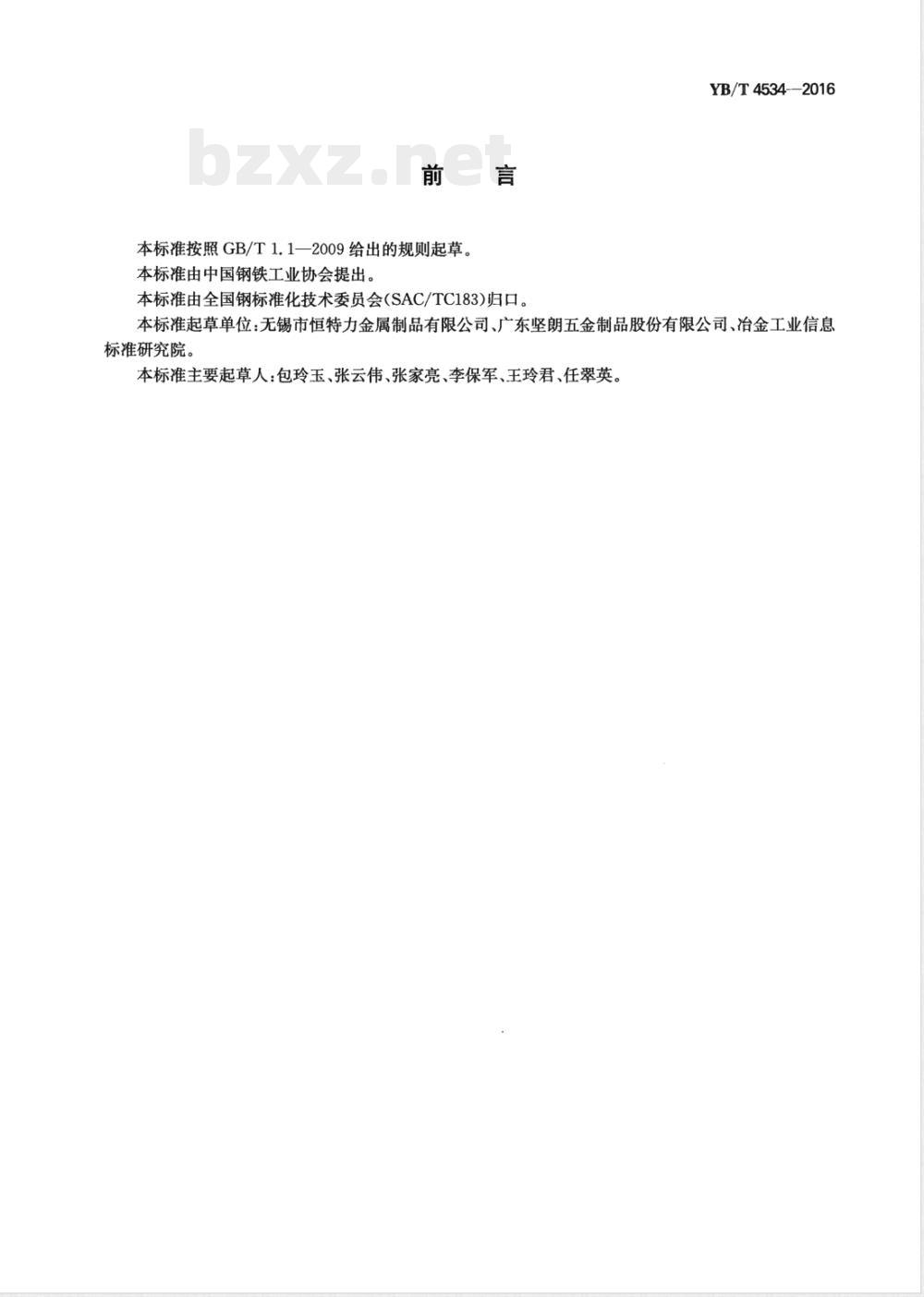

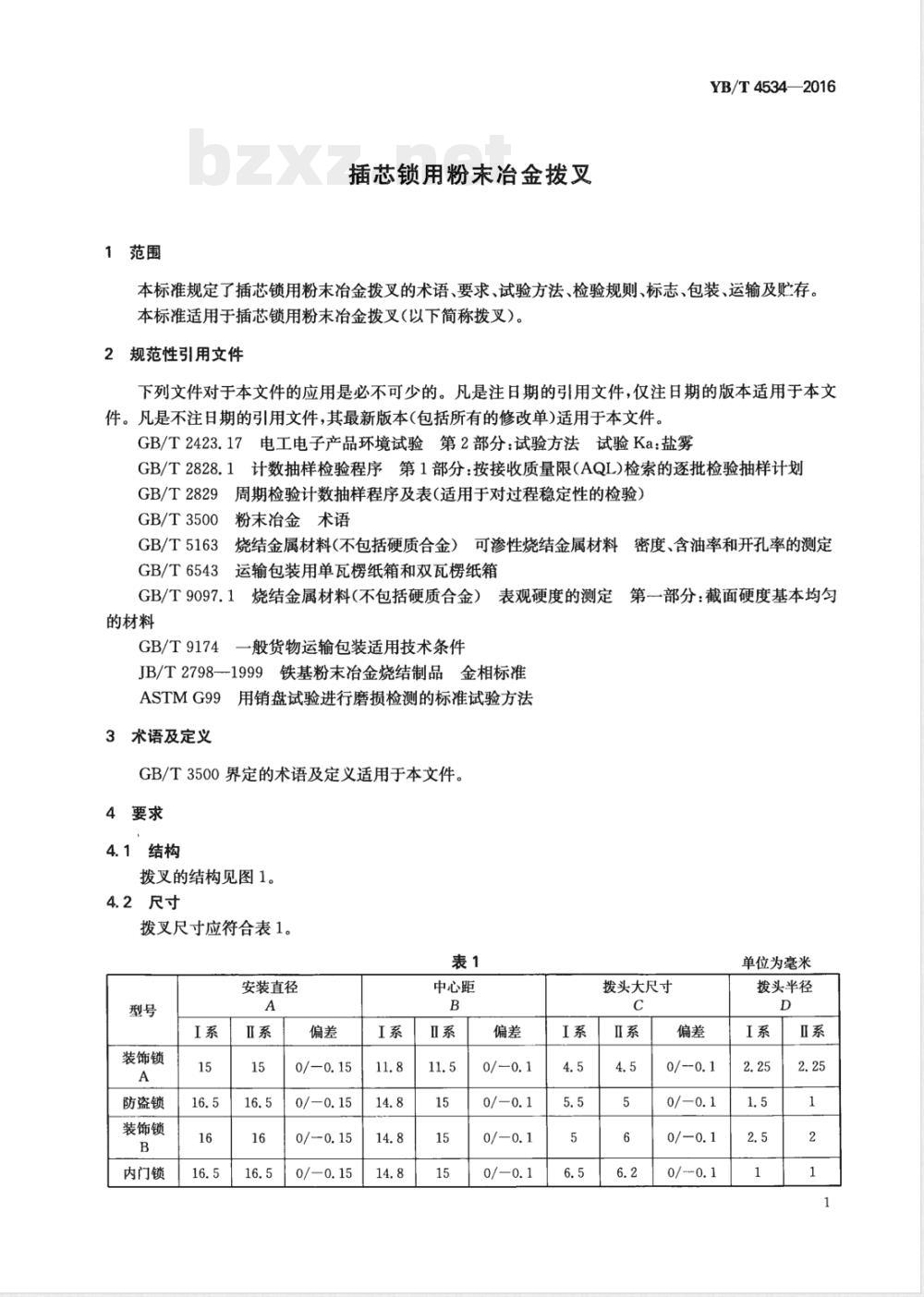

ICS 77.140.99 H54 YB 中华人民共和国黑色冶金行业标准 YB/T 4534—2016 插芯锁用粉末冶金拨叉 Mortise lock for powder metallurgy cam 2016-04-05 发布 中华人民共和国工业和信息化部 发布 2016-09-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC 183）归口。 本标准起草单位：无锡市恒特力金属制品有限公司、广东坚朗五金制品股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：包玲玉、张云伟、张家亮、李保军、王玲君、任翠英。 1 范围 本标准规定了插芯锁用粉末冶金拨叉的术语、要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于插芯锁用粉末冶金拨叉（以下简称拨叉）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 3500 粉末冶金术语 GB/T 5163 烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 9097.1 烧结金属材料（不包括硬质合金）表观硬度的测定 JB/T 2798—1999 铁基粉末冶金烧结制品金相标准 ASTM G99 用销盘试验进行磨损检测的标准试验方法 3 术语及定义 GB/T 3500 界定的术语及定义适用于本文件。 4 要求 4.1 结构 拨叉的结构见图1（原图略）。 4.2 尺寸 拨叉尺寸应符合表1要求： 安装直径A、中心距B、拨头大尺寸C及拨头半径D等参数分别适用于I系与II系不同型号（装饰锁、防盗锁、内门锁）。尺寸偏差范围一般为0至负偏差0.1～0.15 mm不等。 4.3 性能 拨叉产品物理性能与金相组织应符合表2规定： 硬度：不同型号范围从HRB10至HRC30及以上； 密度：≥6.2～6.8 g/cm³； 破坏扭矩：≥5～15 N·m； 中性盐雾试验：20 h～60 h； 耐磨性：≥3000～100000次； 金相组织：按JB/T 2798—1999要求，主要为回火马氏体、残留奥氏体比例受控，且不得有淬火裂纹。 4.4 外观 拨叉应经过发黑或水蒸气处理，外观应为蓝黑色，烧结坯表面不得有裂纹、夹杂物及氧化现象。 5 试验方法 5.1 尺寸采用通用量具测定。 5.2 外观采用目测检查。 5.3 密度按 GB/T 5163 测定。 5.4 硬度按 GB/T 9097.1 测定。 5.5 破坏扭矩按附录A测定。 5.6 金相组织按 JB/T 2798—1999 测定。 5.7 盐雾试验按 GB/T 2423.17 检测。 5.8 耐磨性按 ASTM G99 测定，磨损量达到0.10 mm进行评价。
