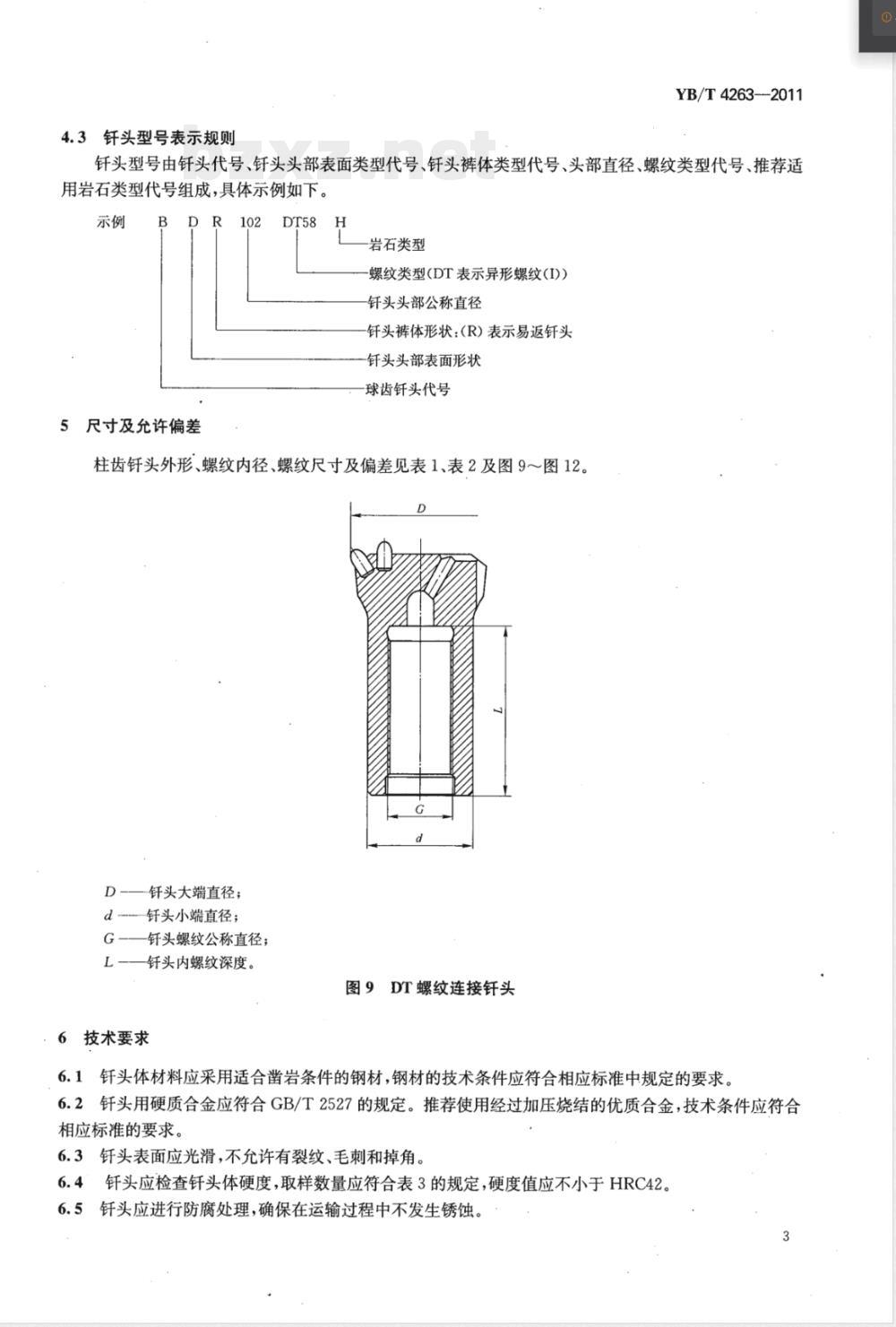

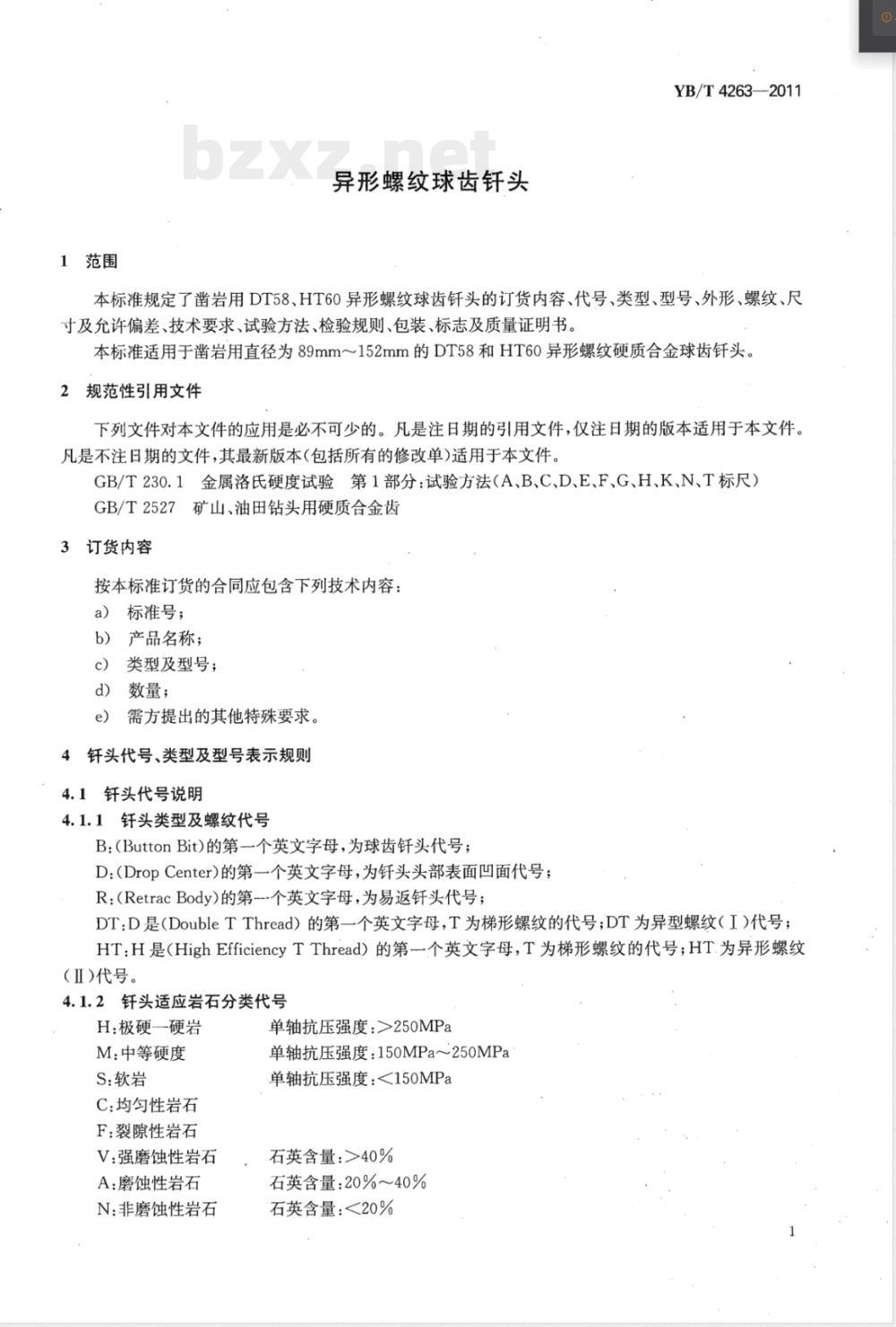

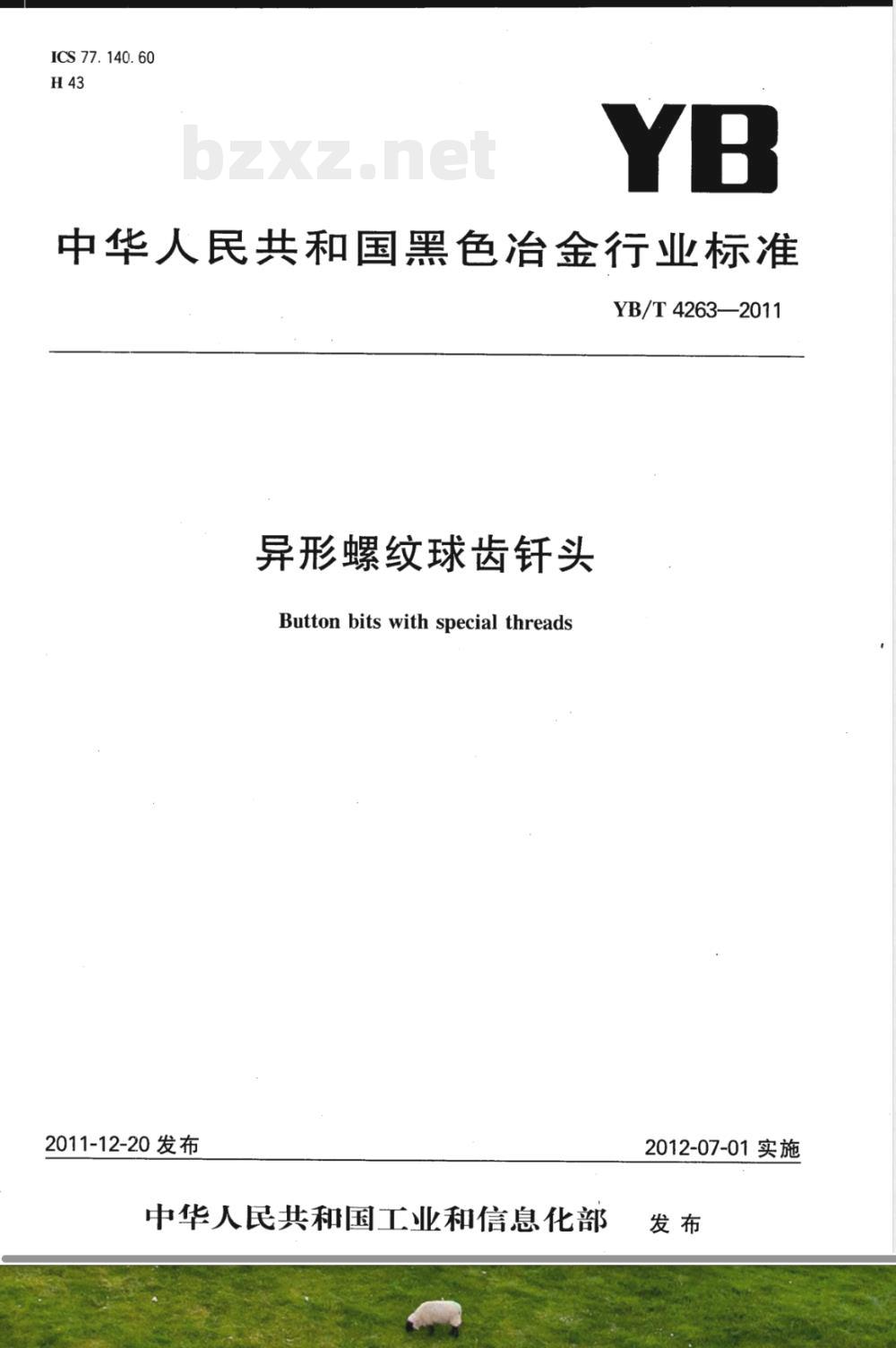

ICS 77.140.60 H43 YB 中华人民共和国黑色冶金行业标准 YB/T4263—2011 异形螺纹球齿钎头 Button bits with special threads 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：贵阳捷胜科技实业发展有限公司、首钢贵阳特殊钢有限责任公司、冶金工业信息标准研究院、钢铁研究总院。 本标准主要起草人：熊家泽、韩阳、杜简丽、刘宝石、张春红、侯捷、王筑生、董鑫业。 本标准为首次发布。 1 范围 本标准规定了凿岩用DT58、HT60异形螺纹球齿钎头的订货内容、代号、类型、型号、外形、螺纹、尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等内容。 本标准适用于凿岩用直径为89mm～152mm的DT58和HT60异形螺纹硬质合金球齿钎头。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T230.1 金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） GB/T2527 矿山、油田钻头用硬质合金齿 3 订货内容 按本标准订货的合同应包含以下技术内容： 1）标准号； 2）产品名称； 3）类型及型号； 4）数量； 5）需方提出的其他特殊要求。 4 钎头代号、类型及型号表示规则 4.1 钎头代号说明 4.1.1 钎头类型及螺纹代号 B：球齿钎头代号； D：钎头头部表面凹面代号； R：易返钎头代号； DT：异形螺纹（Ⅰ）代号； HT：异形螺纹（Ⅱ）代号。 4.1.2 钎头适应岩石分类代号 H：极硬—硬岩（单轴抗压强度>250MPa） M：中等硬度（150MPa～250MPa） S：软岩（<150MPa） C：均匀性岩石（石英含量>40%） F：裂隙性岩石（石英含量20%～40%） V：强磨蚀性岩石 A：磨蚀性岩石 N：非磨蚀性岩石 4.2 异形螺纹球齿钎头类型 异形螺纹球齿钎头类型由钎头体类型、钎头头部类型、适应岩石类型和连接螺纹类型组成。 4.2.1 钎头体类型 钎头体分为普通型和易返型（R）。易返型结构用于改善返排性能。 钎头头部表面形状分为平面、凹面和凸面。 平面及凹面结构用于不同岩石破碎条件。 4.2.2 钎头适应岩石分类 不同岩石条件对应不同钎头类型选用方案，用于SCAN、MHCA、HFAV等岩石工况。 4.3 钎头型号表示规则 钎头型号由钎头代号、头部表面类型代号、裤体类型代号、头部直径、螺纹类型代号及推荐岩石类型代号组成。 示例：B-D-R-102-DT58-H 5 尺寸及允许偏差 钎头外形、螺纹内径、螺纹尺寸及偏差见表1、表2及图9～图12。 符号说明： D为钎头大端直径；d为钎头小端直径；G为螺纹公称直径；L为内螺纹深度。 图9 DT螺纹连接钎头示意 6 技术要求 6.1 钎头体材料应采用适合凿岩条件的钢材，其性能应符合相应标准要求。 6.2 钎头用硬质合金应符合GB/T2527规定，推荐使用加压烧结优质合金。 6.3 钎头制造与性能应满足凿岩使用工况要求（后续技术条款在原文中继续）
