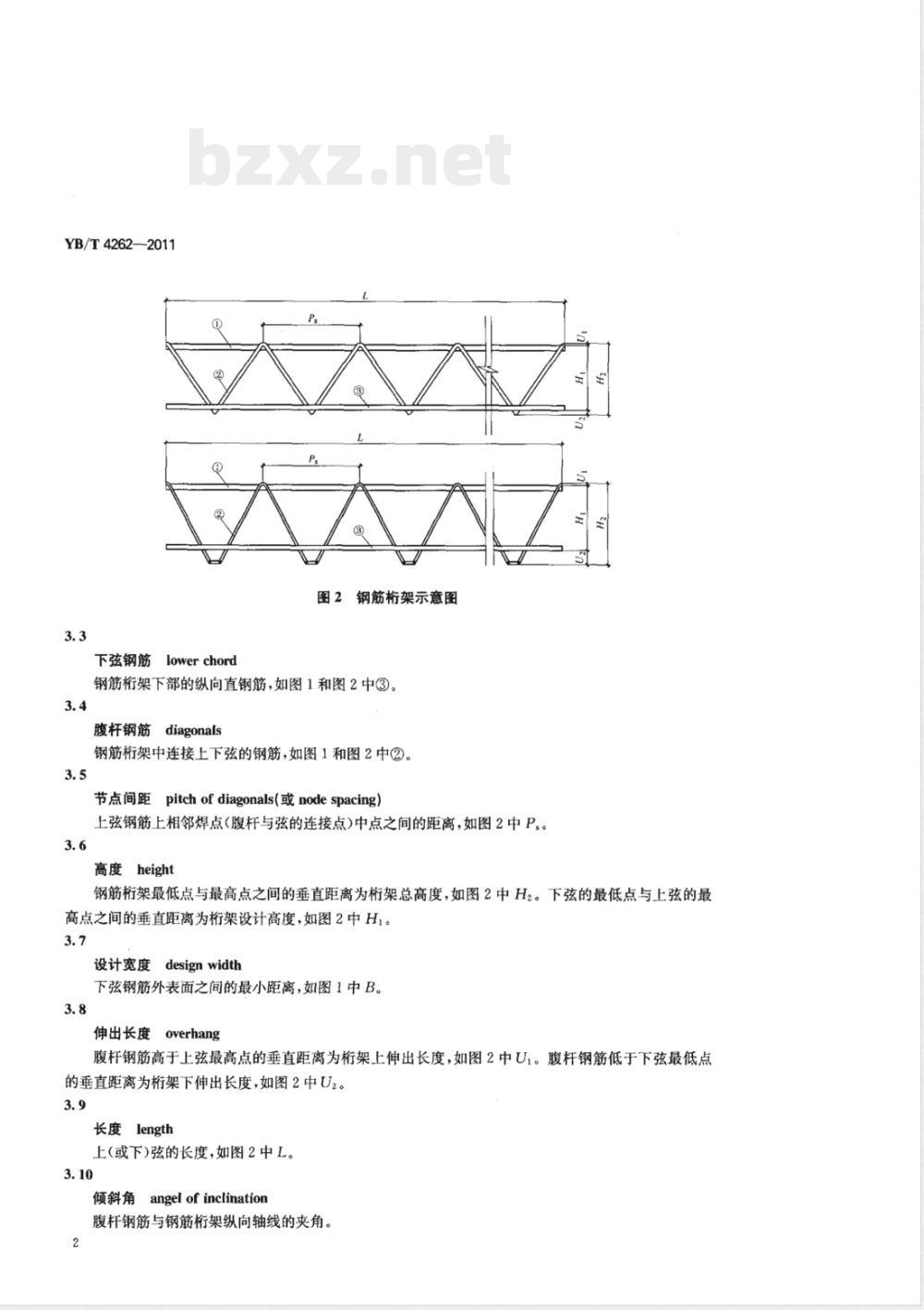

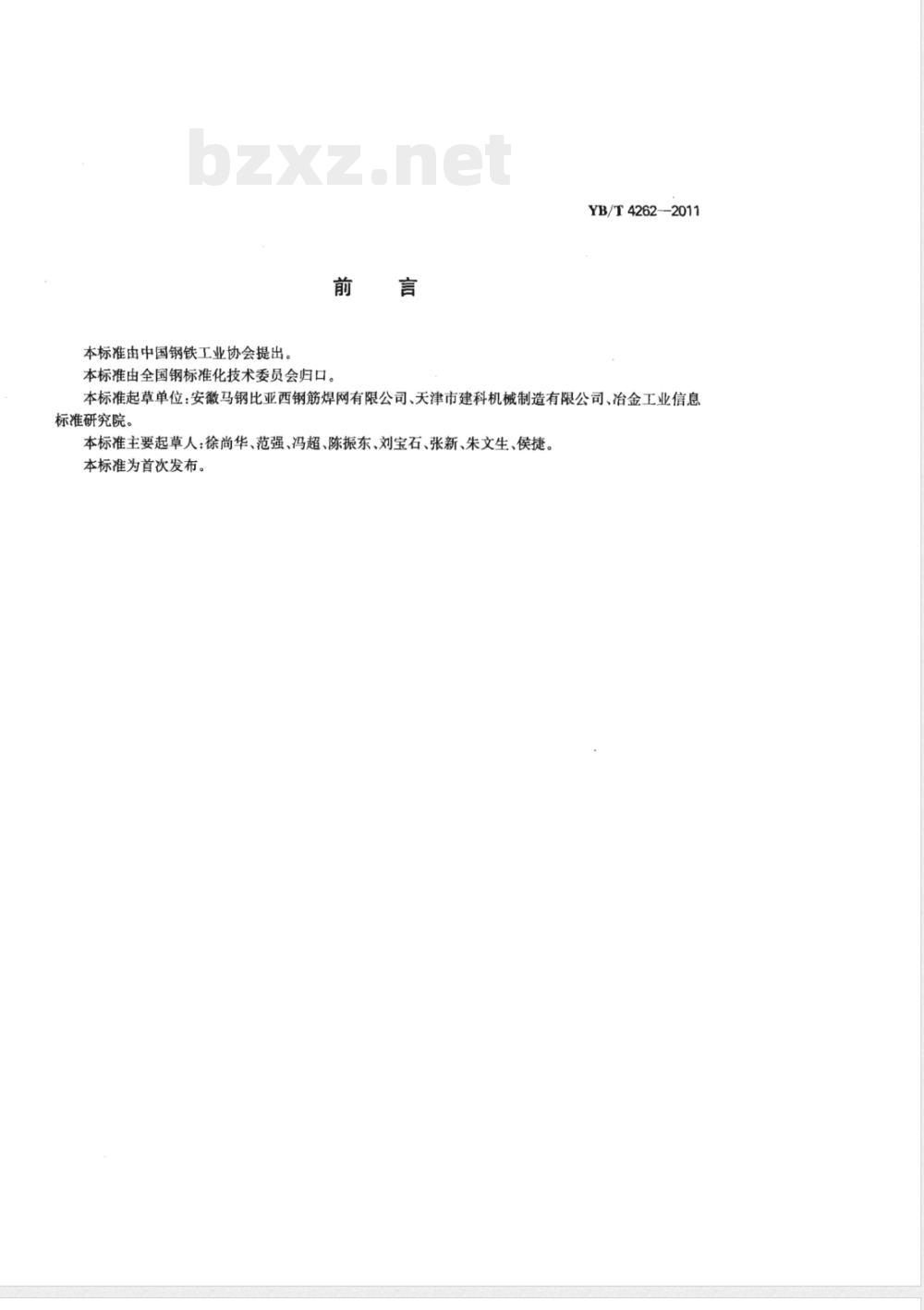

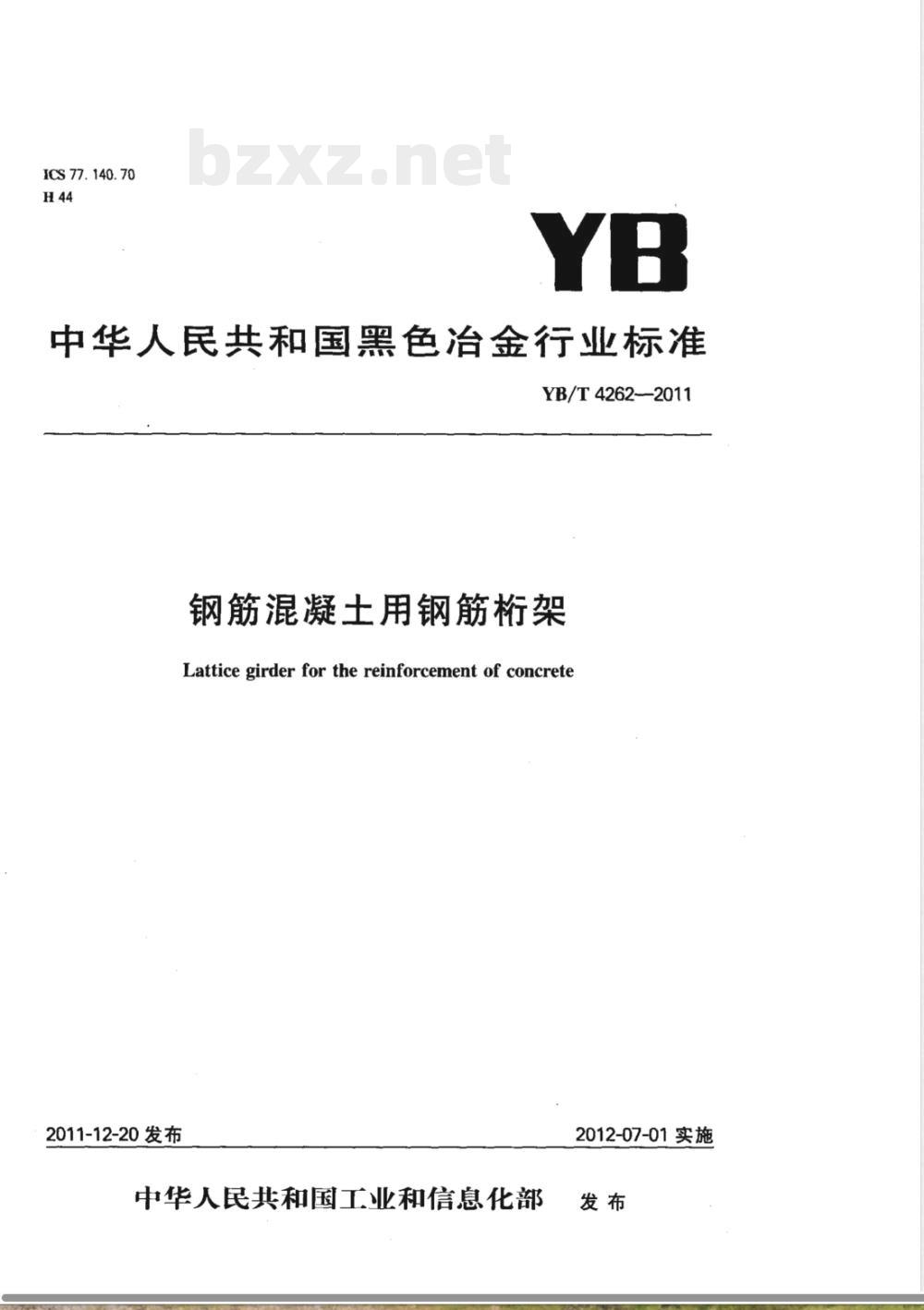

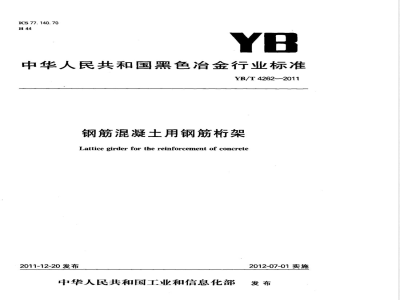

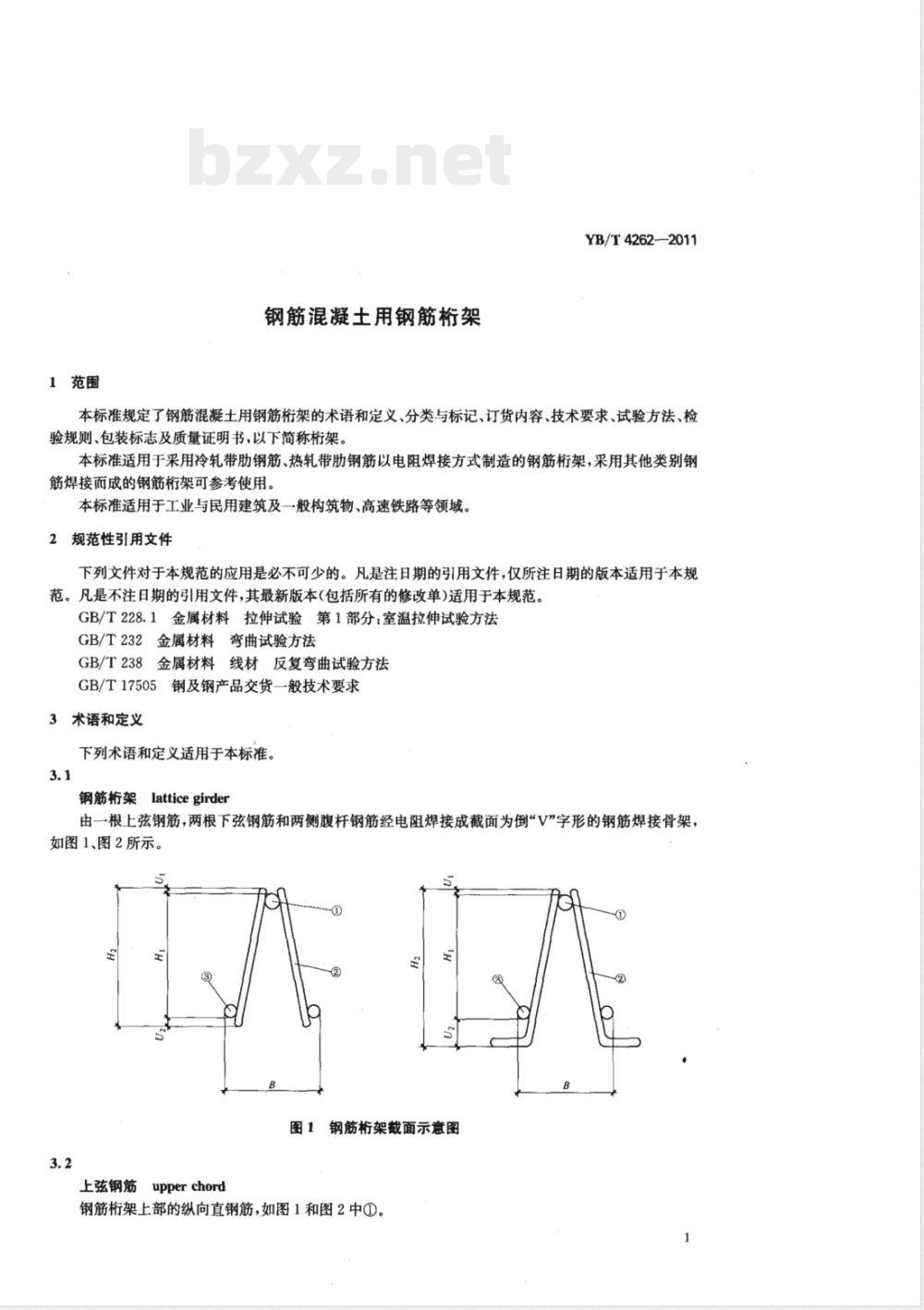

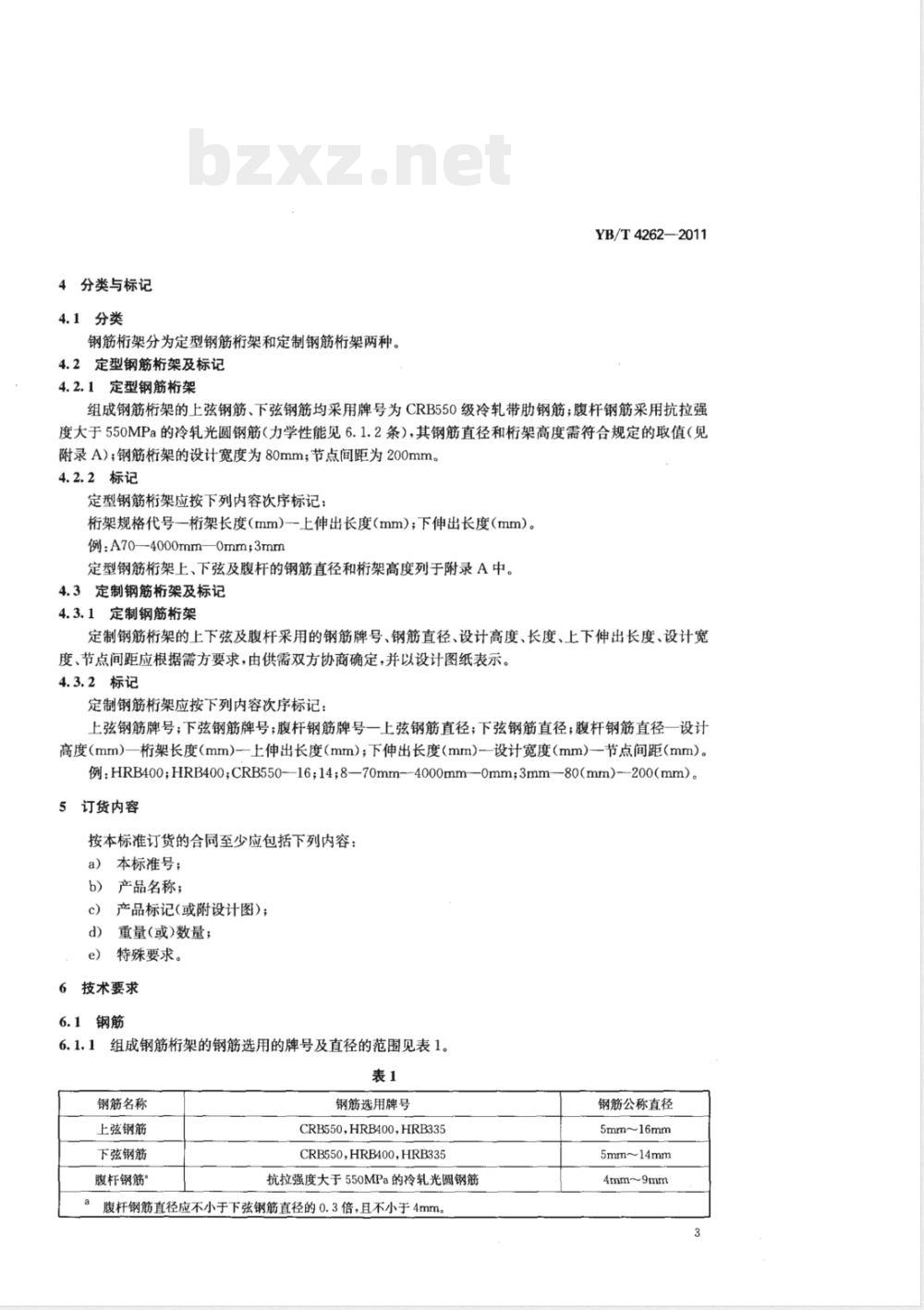

ICS77.140.70 H44 YB 中华人民共和国黑色冶金行业标准 YB/T4262—2011 钢筋混凝土用钢筋桁架 Lattice girder for the reinforcement of concrete 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：安徽马钢比亚西钢筋焊网有限公司、天津市建科机械制造有限公司、冶金工业信息标准研究院。 本标准主要起草人：徐尚华、范强、冯超、陈振东、刘宝石、张新、朱文生、侯捷。 本标准为首次发布。 1 范围 本标准规定了钢筋混凝土用钢筋桁架的术语和定义、分类与标记、订货内容、技术要求、试验方法、检验规则、包装标志及质量证明书，以下简称桁架。 本标准适用于采用冷轧带肋钢筋、热轧带肋钢筋以电阻焊接方式制造的钢筋桁架，采用其他类别钢筋焊接而成的钢筋桁架可参考使用。 本标准适用于工业与民用建筑及一般构筑物、高速铁路等领域。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 GB/T228.1 金属材料拉伸试验 第1部分：室温拉伸试验方法 GB/T232 金属材料弯曲试验方法 GB/T238 金属材料线材反复弯曲试验方法 GB/T17505 钢及钢产品交货一般技术要求 3 术语和定义 3.1 钢筋桁架 由一根上弦钢筋、两根下弦钢筋和两侧腹杆钢筋经电阻焊接成截面为倒“V”字形的钢筋焊接骨架。 3.2 上弦钢筋 钢筋桁架上部的纵向直钢筋。 3.3 下弦钢筋 钢筋桁架下部的纵向直钢筋。 3.4 腹杆钢筋 钢筋桁架中连接上下弦的钢筋。 3.5 节点间距 上弦钢筋上相邻焊点（腹杆与弦连接点）中点之间的距离。 3.6 高度 钢筋桁架最低点与最高点之间的垂直距离为总高度；下弦最低点与上弦最高点之间的垂直距离为设计高度。 3.7 设计宽度 下弦钢筋外表面之间的最小距离。 3.8 伸出长度 腹杆钢筋高于上弦最高点的垂直距离为上伸出长度；低于下弦最低点的垂直距离为下伸出长度。 3.9 长度 上弦或下弦的长度。 3.10 倾斜角 腹杆钢筋与钢筋桁架纵向轴线的夹角。 4 分类与标记 4.1 分类 钢筋桁架分为定型钢筋桁架和定制钢筋桁架两种。 4.2 定型钢筋桁架及标记 上弦、下弦采用CRB550级冷轧带肋钢筋，腹杆采用抗拉强度大于550MPa冷轧光圆钢筋。设计宽度为80mm，节点间距为200mm。 标记按：桁架规格代号—桁架长度—上伸出长度—下伸出长度。 4.3 定制钢筋桁架及标记 根据需方要求确定钢筋牌号、直径、尺寸及节点间距，并以设计图纸表示。 标记内容包括：钢筋牌号、钢筋直径、设计高度、长度、伸出长度、设计宽度及节点间距。 5 订货内容 按本标准订货的合同至少应包括：本标准号、产品名称、产品标记或设计图等内容。
