首页 > 其他行业标准 > YB/T 4273-2012无磁石油钻具用钢棒
YB/T 4273-2012

基本信息

标准号: YB/T 4273-2012

中文名称:无磁石油钻具用钢棒

标准类别:其他行业标准

英文名称:Steel bars for nonmagnetic petroleum drilling tools

标准状态:现行

发布日期:2012-05-24

实施日期:2012-11-01

出版语种:简体中文

下载格式:.pdf .zip

相关标签: 石油 钻具 钢棒

标准分类号

标准ICS号:冶金>>钢铁产品>>77.140.60钢棒和钢条

中标分类号:冶金>>钢铁产品>>H44型钢、异型钢

关联标准

出版信息

出版社:中国标准出版社

标准价格:0.0

出版日期:2012-11-01

相关单位信息

起草单位:中原特钢股份有限公司、东北特殊钢集团有限责任公司、冶金工业信息标准研究院

归口单位:全国钢标准化技术委员会

发布部门:中华人民共和国工业和信息化部

标准简介

本标准规定了无磁石油钻具用钢棒的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。 本标准适用于直径或边长为100mm~300mm的无磁石油钻具用锻制钢棒和生产钻铤、加重钻杆等石油钻具产品用无磁钢棒。


标准图片预览

YB/T 4273-2012无磁石油钻具用钢棒
YB/T 4273-2012无磁石油钻具用钢棒
YB/T 4273-2012无磁石油钻具用钢棒
YB/T 4273-2012无磁石油钻具用钢棒
YB/T 4273-2012无磁石油钻具用钢棒

标准内容

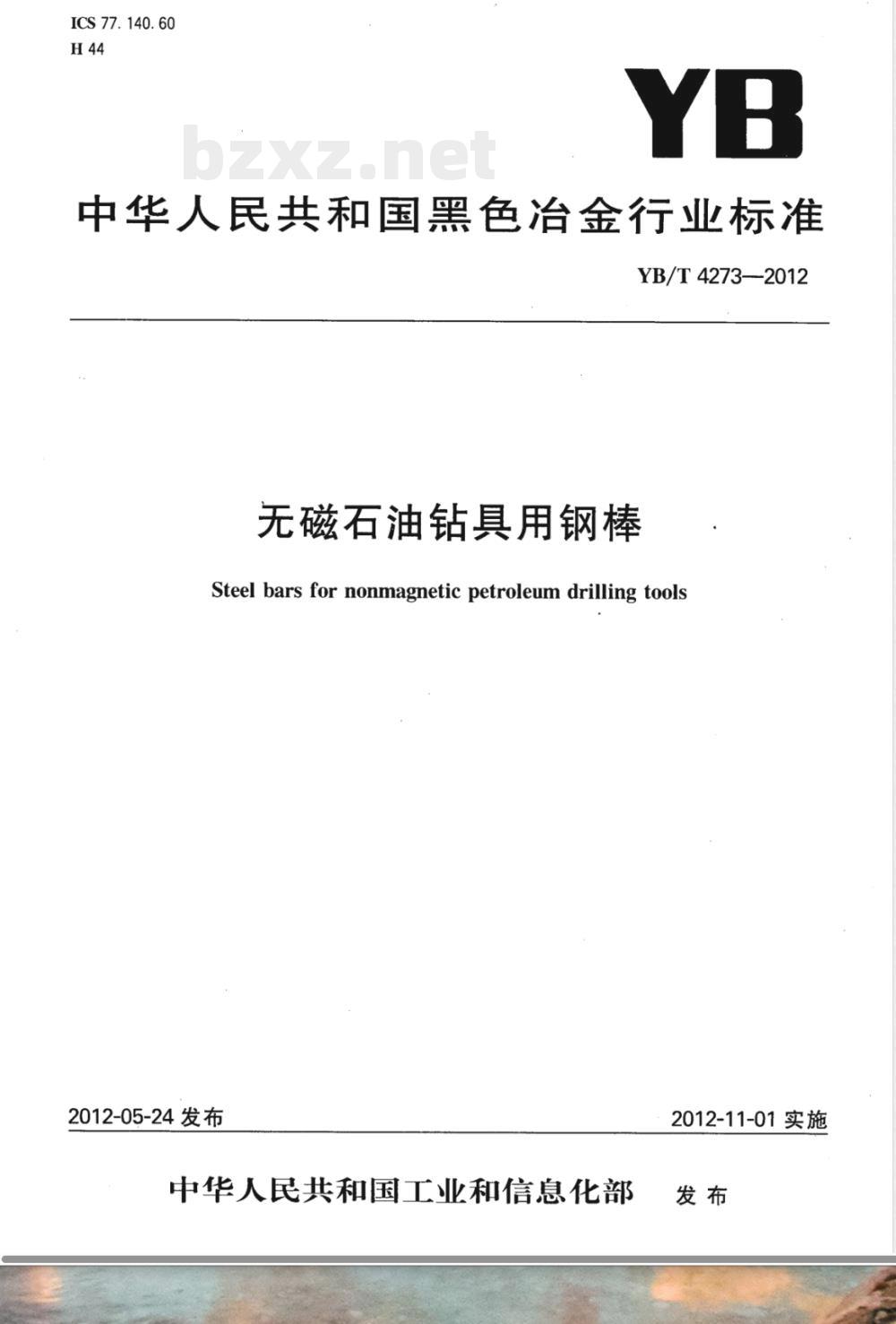

ICS77.140.60
中华人民共和国黑色冶金行业标准YB/T4273—2012
无磁石油钻具用钢棒
Steel bars for nonmagnetic petroleum drilling tools2012-05-24 发布
中华人民共和国工业和信息化部2012-11-01 实施

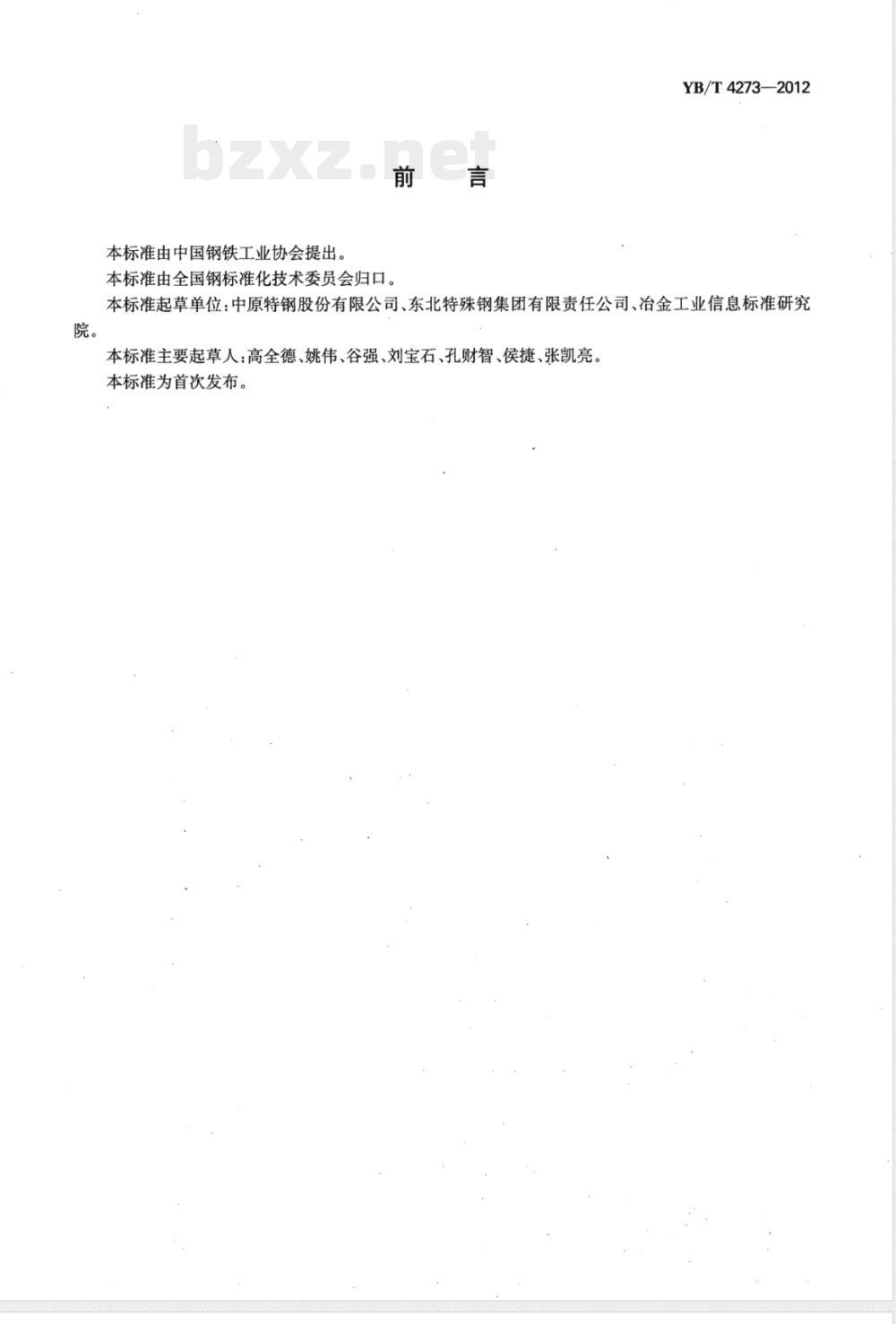

本标准由中国钢铁工业协会提出。前
本标准由全国钢标准化技术委员会归口。言
YB/T 4273—2012
本标准起草单位:中原特钢股份有限公司、东北特殊钢集团有限责任公司、冶金工业信息标准研究本标准主要起草人:高全德、姚伟、谷强、刘宝石、孔财智、侯捷、张凯亮。本标准为首次发布。
1范围
无磁石油钻具用钢棒
YB/T4273—2012
本标准规定了无磁石油钻具用钢棒的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于直径或边长为100mm~300mm的无磁石油钻具用锻制钢棒。本标准适用于生产钻链、加重钻杆等石油钻具产品用无磁钢棒。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T222一2006钢的成品化学成分允许偏差GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.114
钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量GB/T223.14
钢铁及合金化学分析方法变色酸光度法测定钛量GB/T 223.16
GB/T223.19
GB/T223.23
GB/T223.26
GB/T 223.29
GB/T223.31
GB/T223.37
GB/T223.47
GB/T223.48
GB/T223.50
GB/T223.60
GB/T223.62Www.bzxZ.net
GB/T223.68
GB/T223.72
GB/T223.80
新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金化学分析方法
丁二酮分光光度法
钢铁及合金镍含量的测定
钢铁及合金钼含量的测定
硫氰酸盐分光光度法
钢铁及合金铅含量的测定
载体沉淀-二甲酚橙分光光度法
蒸馏分离-钼蓝分光光度法
钢铁及合金砷含量的测定
钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
载体沉淀-钼蓝光度法测定锑量
半二甲酚橙光度法测定铋量
苯基荧光酮-溴化十六烷基三甲基胺直接光度法测定锡量高氯酸脱水重量法测定硅含量
乙酸丁酯萃取光度法测定磷量
管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金硫含量的测定
重量法
氢化物发生-原子荧光光谱法
钢铁及合金铋和砷含量的测定
GB/T226钢的低倍组织及缺陷酸蚀检验法GB/T228.1金属材料试验方法第部分室温拉伸试验GB/T229金属材料夏比摆锤冲击试验方法GB/T231.1金属材料布氏硬度试验第1部分:试验方法GB/T908—2008锻制钢棒尺寸、外形、重量及允许偏差GB/T1979结构钢低倍组织缺陷评级图GB/T2101型钢验收、包装、标志及质量证明书的一般规定GB/T4334一2008金属和合金的腐蚀不锈钢晶间腐蚀试验方法YB/T4273—2012

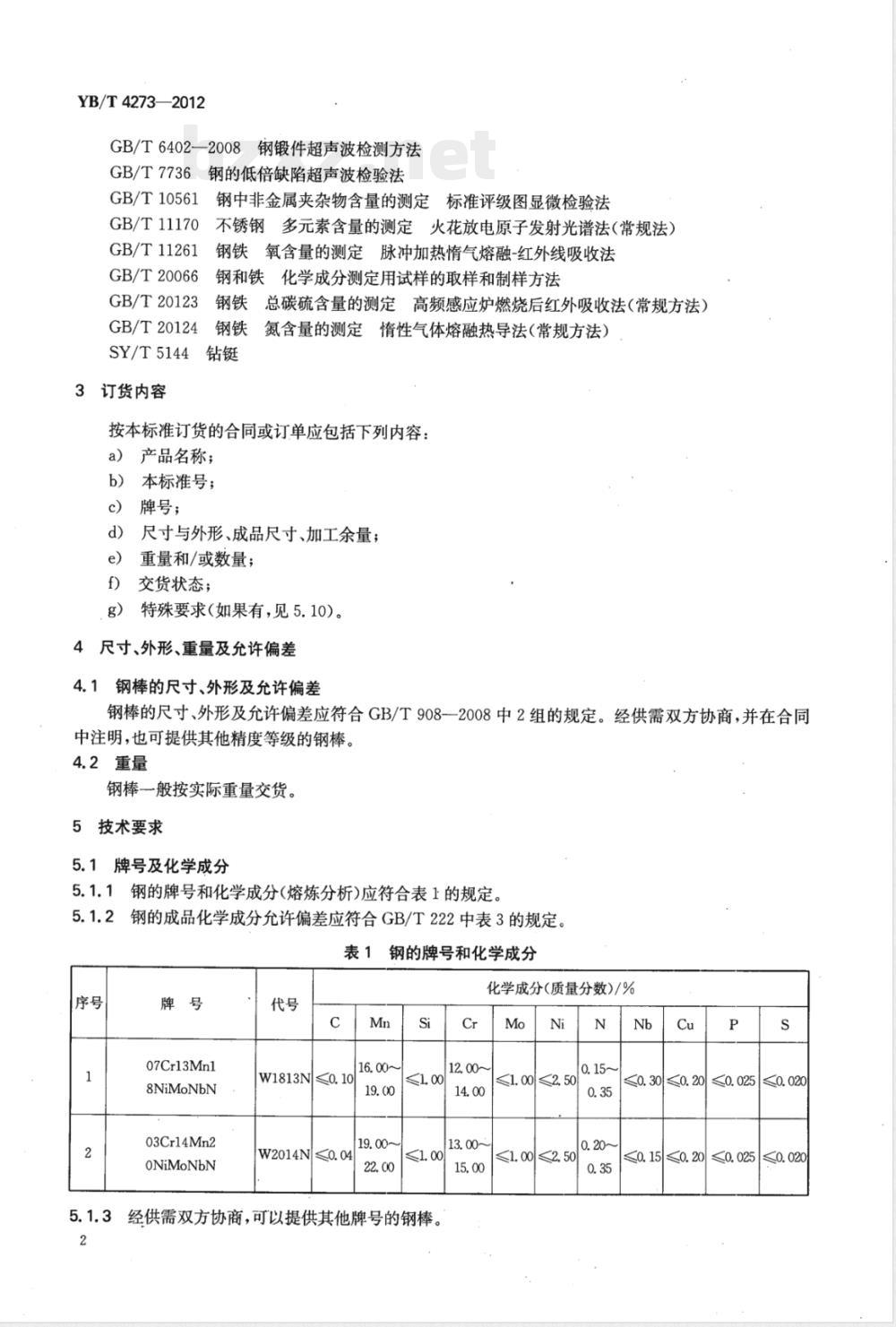

GB/T6402—20084
钢锻件超声波检测方法
钢的低倍缺陷超声波检验法
GB/T7736
GB/T10561
GB/T11170
GB/T11261
GB/T20066
GB/T20123
GB/T20124
钢中非金属夹杂物含量的测定标准评级图显微检验法不锈钢多元素含量的测定火花放电原子发射光谱法(常规法)钢铁氧含量的测定脉冲加热情气熔融-红外线吸收法钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)钢铁
氮含量的测定情性气体熔融热导法(常规方法)SY/T5144钻链
3订货内容
按本标准订货的合同或订单应包括下列内容:a)产品名称;
b)本标准号;
c)月
牌号;
d)尺寸与外形、成品尺寸、加工余量;重量和/或数量;
f)交货状态;
特殊要求(如果有,见5.10)。
4尺寸、外形、重量及允许偏差
4.1钢棒的尺寸、外形及允许偏差钢棒的尺寸、外形及允许偏差应符合GB/T908-—2008中2组的规定。经供需双方协商,并在合同中注明,也可提供其他精度等级的钢棒。4.2重量
钢棒一般按实际重量交货。
5技术要求
5.1牌号及化学成分
5.1.1钢的牌号和化学成分(熔炼分析)应符合表1的规定。钢的成品化学成分允许偏差应符合GB/T222中表3的规定。5.1.2
表1 钢的牌号和化学成分
07Cr13Mnl
8NiMoNbN
03Cr14Mn2
ONiMoNbN
W1813N≤0.10
W2014N≤0.04
≤100
化学成分(质量分数)/%
≤1.002.50
≤1.00《2.50
经供需双方协商,可以提供其他牌号的钢棒。0.35
0.0250.020
0. 150. 20《0. 025《0. 020

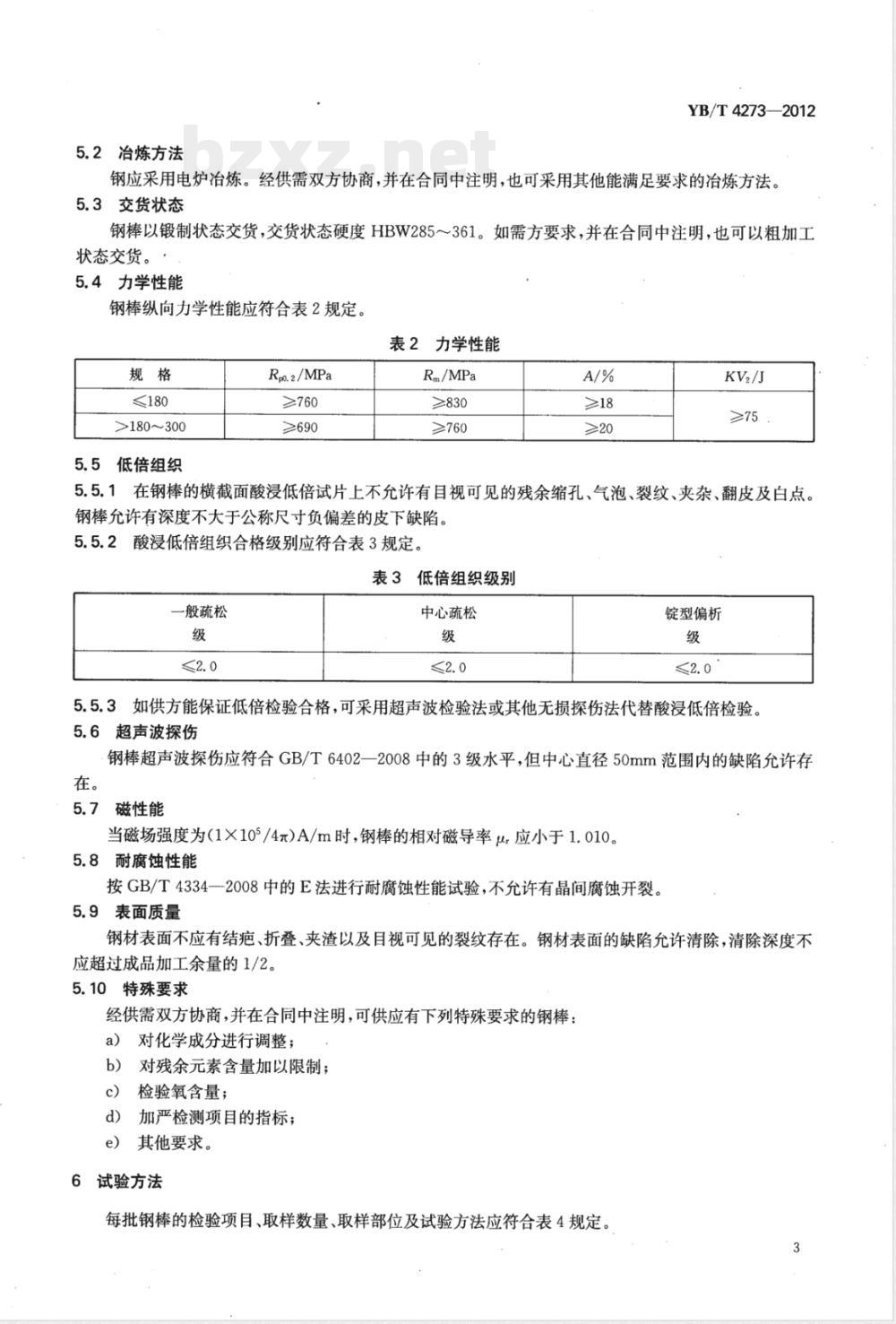

5.2冶炼方法
YB/T4273—2012
钢应采用电炉冶炼。经供需双方协商,并在合同中注明,也可采用其他能满足要求的冶炼方法。5.3交货状态
钢棒以锻制状态交货,交货状态硬度HBW285~361。如需方要求,并在合同中注明,也可以粗加工状态交货。
5.4力学性能
钢棒纵向力学性能应符合表2规定。表2力学性能
≤180
>180~300
5.5低倍组织
Rpo.2 /MPa
≥760
Rm/MPa
≥830
≥760
5.5.1在钢棒的横截面酸浸低倍试片上不允许有目视可见的残余缩孔、气泡、裂纹、夹杂、翻皮及白点。钢棒允许有深度不大于公称尺寸负偏差的皮下缺陷。5.5.2酸浸低倍组织合格级别应符合表3规定。表3低倍组织级别
一般疏松
中心疏松
锭型偏析
5.5.3如供方能保证低倍检验合格,可采用超声波检验法或其他无损探伤法代替酸浸低倍检验。5.6超声波探伤
钢棒超声波探伤应符合GB/T6402一2008中的3级水平,但中心直径50mm范围内的缺陷允许存在。
5.7磁性能
当磁场强度为(1×105/4元)A/m时,钢棒的相对磁导率μr应小于1.010。5.8耐腐蚀性能
按GB/T4334—2008中的E法进行耐腐蚀性能试验,不允许有晶间腐蚀开裂,5.9表面质量
钢材表面不应有结疤、折叠、夹渣以及目视可见的裂纹存在。钢材表面的缺陷允许清除,清除深度不应超过成品加工余量的1/2。
5.10特殊要求
经供需双方协商,并在合同中注明,可供应有下列特殊要求的钢棒:a)对化学成分进行调整;
b)对残余元素含量加以限制;
c)检验氧含量;
d)加严检测项目的指标;
e)其他要求。
6试验方法
每批钢棒的检验项目、取样数量、取样部位及试验方法应符合表4规定。3
YB/T4273--2012
检验规则
7.1检查和验收
钢棒的检查和验收由供方质量监督部门进行,需方有权按本标准进行验收。7.2组批规则
钢棒应按批进行检查和验收。同一牌号、同一炉号、同一尺寸的钢棒为一批。7.3取样部位及取样数量
每批钢棒检验取样部位及数量应符合表4的规定。表4检验项目、取样数量、取样部位及试验方法序号
检验项目
化学成分
交货硬度
低倍组织
晶间腐蚀
磁性能
超声波探伤
尺寸、外形
7.4复验和判定规则
取样数量,个
取样部位
GB/T20066
相当于钢锭尾部的钢棒,试样中心距成品表面25.4mm
不同根钢棒表面,每根3点
相当于钢锭头部的钢棒
相当于钢锭尾部的不同根钢棒试样沿纵向取自距钢棒中心50mm处
SY/T5144
整根钢棒
整根钢棒
整根钢棒
试验方法
GB/T223、GB/T11170
GB/T11261、GB/T20123、GB/T20124GB/T228.1
GB/T229
GB/T231.1
GB/T226、GB/T1979、
GB/T7736
GB/T4334
SY/T5144
GB/T6402-2008
卷尺、卡尺、千分尺
7.4.1钢棒的化学成分、力学性能、低倍组织、晶间腐蚀不符合标准要求时允许复验,复验时应从该批钢棒中另抽取双倍数量的试样进行复验。如果复验试样全部合格,则除最初检验不合格的钢棒外,该批钢棒合格。如果复验试样有任一个不合格,则该批钢棒为不合格。当钢棒的磁性能、超声波探伤不符合标准要求时,单支判为不合格。
7.4.2供方若能保证钢棒合格时,对于同一炉号的钢棒的低倍组织检验结果,允许以大代小。8包装、标志和质量证明书
钢棒的包装、标志和质量证明书应符合GB/T2101中的有关规定。中华人民共和国黑色冶金
行业标准
无磁石油钻具用钢棒
YB/T 4273-2012
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码:100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16印张0.75字数14千字2012年9月第一版2012年9月第一次印刷*
统一书号:155024·417
定价:25.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
