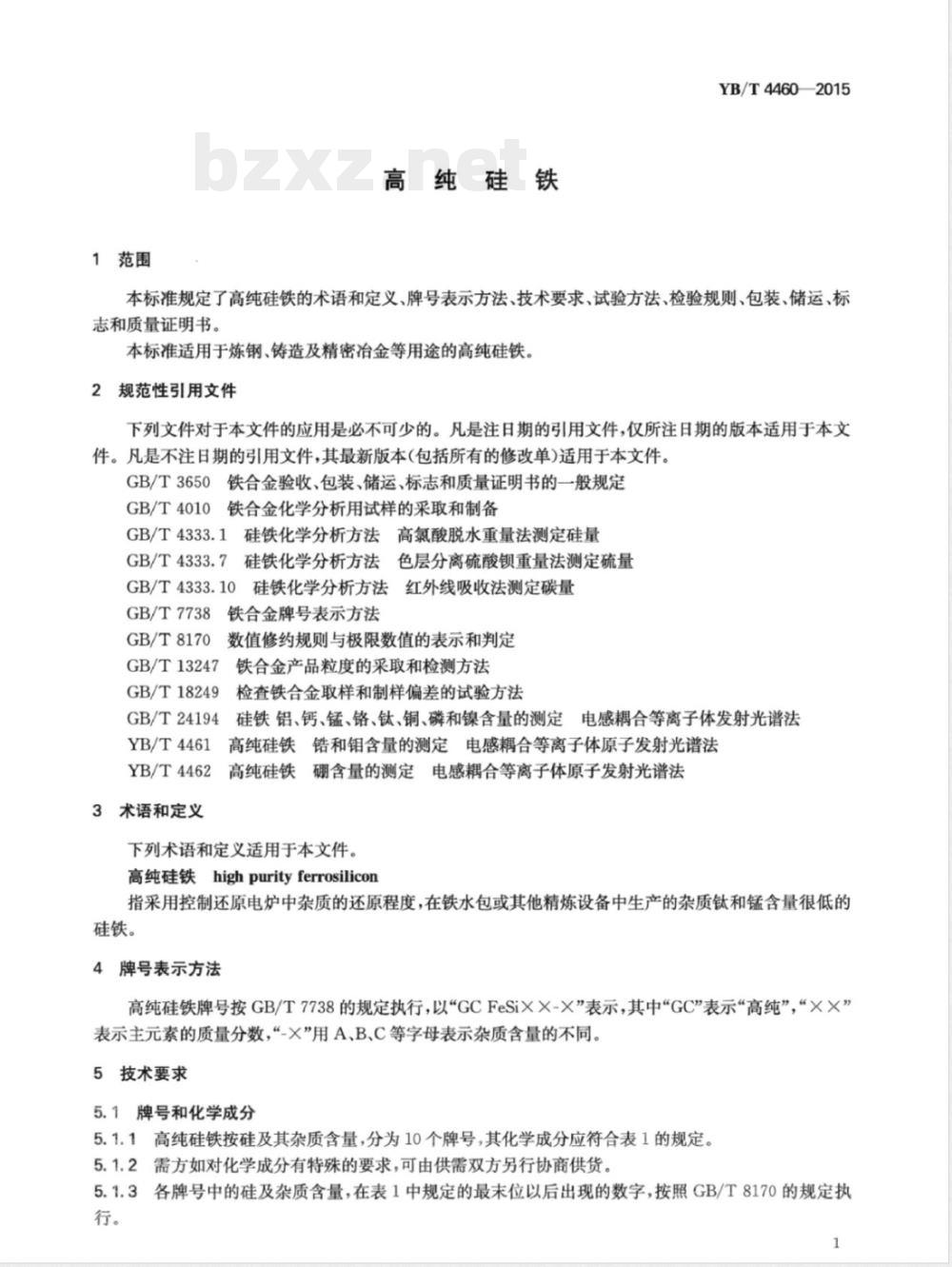

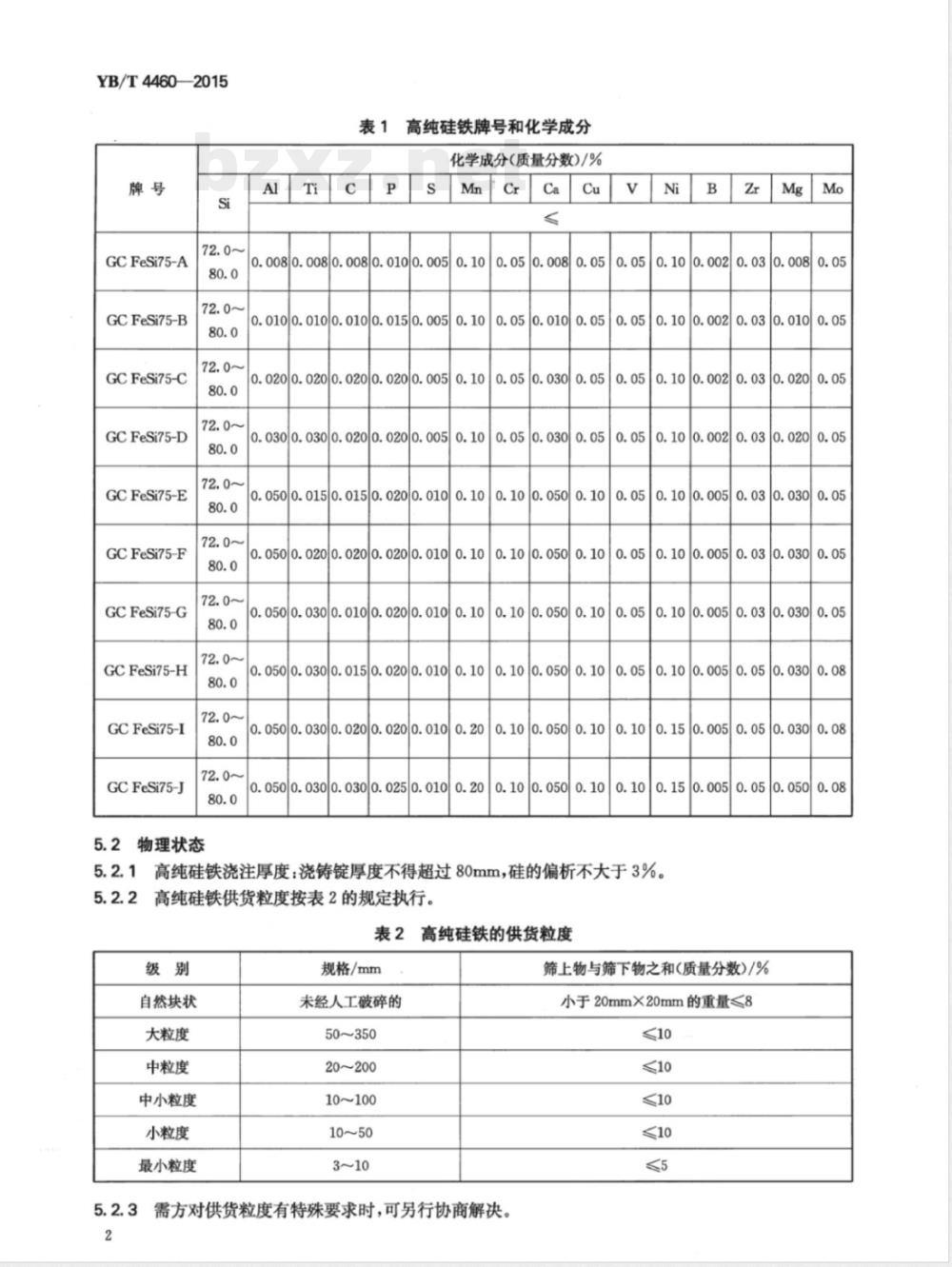

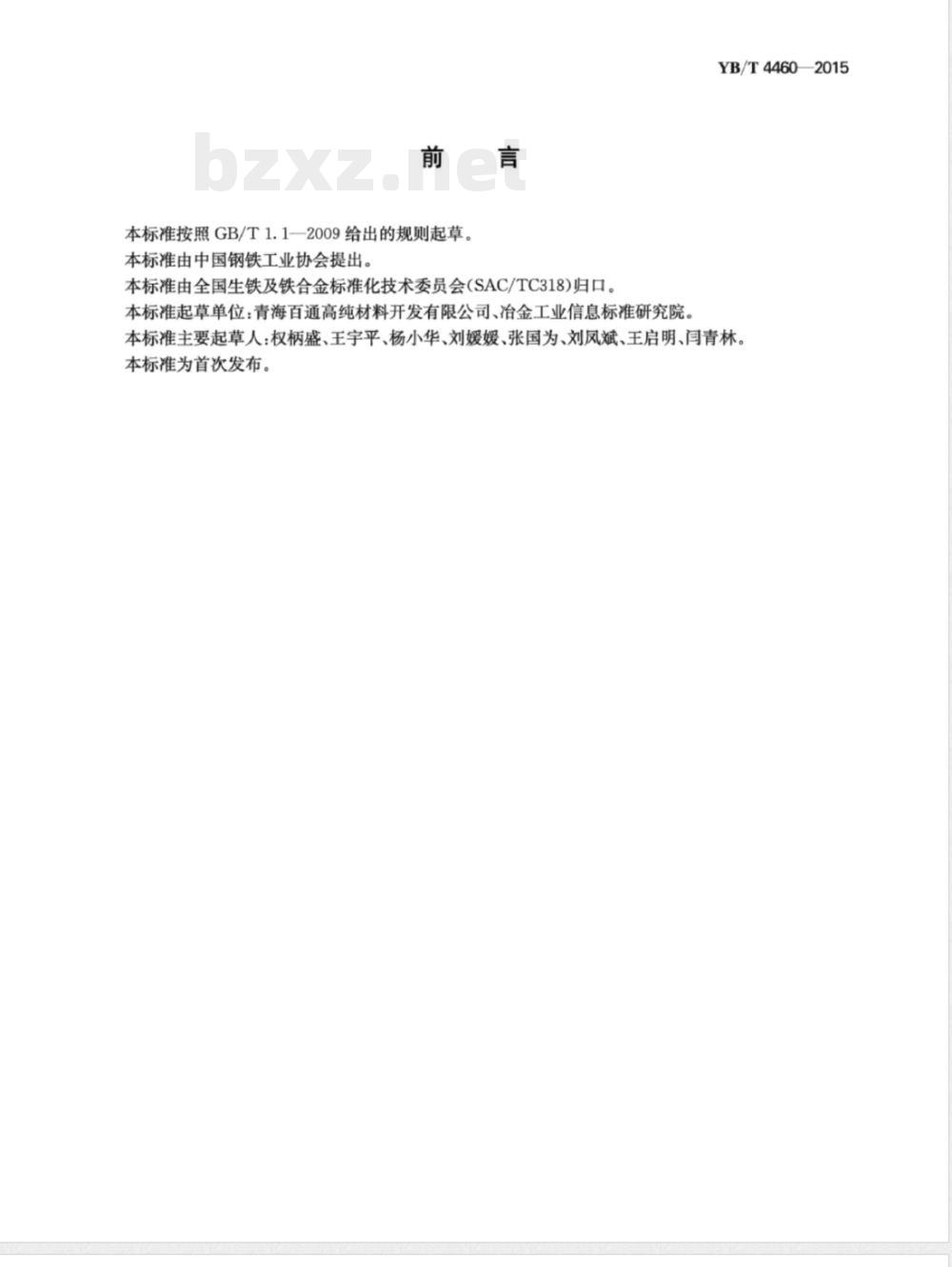

ICS77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T4460—2015 高纯硅铁 High purity ferrosilicon 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：青海百通高纯材料开发有限公司、冶金工业信息标准研究院。 本标准主要起草人：权柄盛、王宇平、杨小华、刘媛媛、张国为、刘凤斌、王启明、闫青林。 本标准为首次发布。 1 范围 本标准规定了高纯硅铁的术语和定义、牌号表示方法、技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于炼钢、铸造及精密冶金等用途的高纯硅铁。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T4010 铁合金化学分析用试样的采取和制备 GB/T4333.1 硅铁化学分析方法 高氯酸脱水重量法测定硅量 GB/T4333.7 硅铁化学分析方法 色层分离硫酸重量法测定硫量 GB/T4333.10 硅铁化学分析方法 红外线吸收法测定碳量 GB/T7738 铁合金牌号表示方法 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T13247 铁合金产品粒度的取样和检测方法 GB/T18249 检查铁合金取样和制样偏差的试验方法 GB/T24194 硅铁中铝、钙、锰、铬、钛、铜、磷和镍含量的测定 电感耦合等离子体发射光谱法 YB/T4461 高纯硅铁锆和钼含量的测定 电感耦合等离子体原子发射光谱法 YB/T4462 高纯硅铁硼含量的测定 电感耦合等离子体原子发射光谱法 3 术语和定义 3.1 高纯硅铁 指采用控制还原电炉中杂质的还原程度，在铁水包或其他精炼设备中生产的杂质钛和锰含量很低的硅铁。 4 牌号表示方法 高纯硅铁牌号按GB/T7738规定执行，以“GCFeSi××-×”表示，其中“GC”表示高纯，“××”表示主元素质量分数，“-X”用A、B、C等字母表示杂质含量不同。 5 技术要求 5.1 牌号和化学成分 5.1.1 高纯硅铁按硅及杂质含量分为10个牌号，其化学成分应符合表1规定。 5.1.2 需方如对化学成分有特殊要求，可由供需双方另行协商供货。 5.1.3 各牌号中硅及杂质含量，在表1规定最末位以后出现的数字按GB/T8170规定执行。 表1 高纯硅铁牌号和化学成分（质量分数/%） 牌号：GCFeSi75-A 至 GCFeSi75-J Si：72.0～80.0 Al、P、S、Mn、Cr、Ca、Cu等为不同牌号控制杂质含量（各牌号限值不同） 其中Al、S、Mn、Ca、Cu等元素在不同等级中分别控制在0.005～0.20范围内 5.2 物理状态 产品以块状形式交货，具体物理状态应符合标准规定，不得混入明显杂质。 （后续内容为牌号细化表及杂质控制范围说明）
