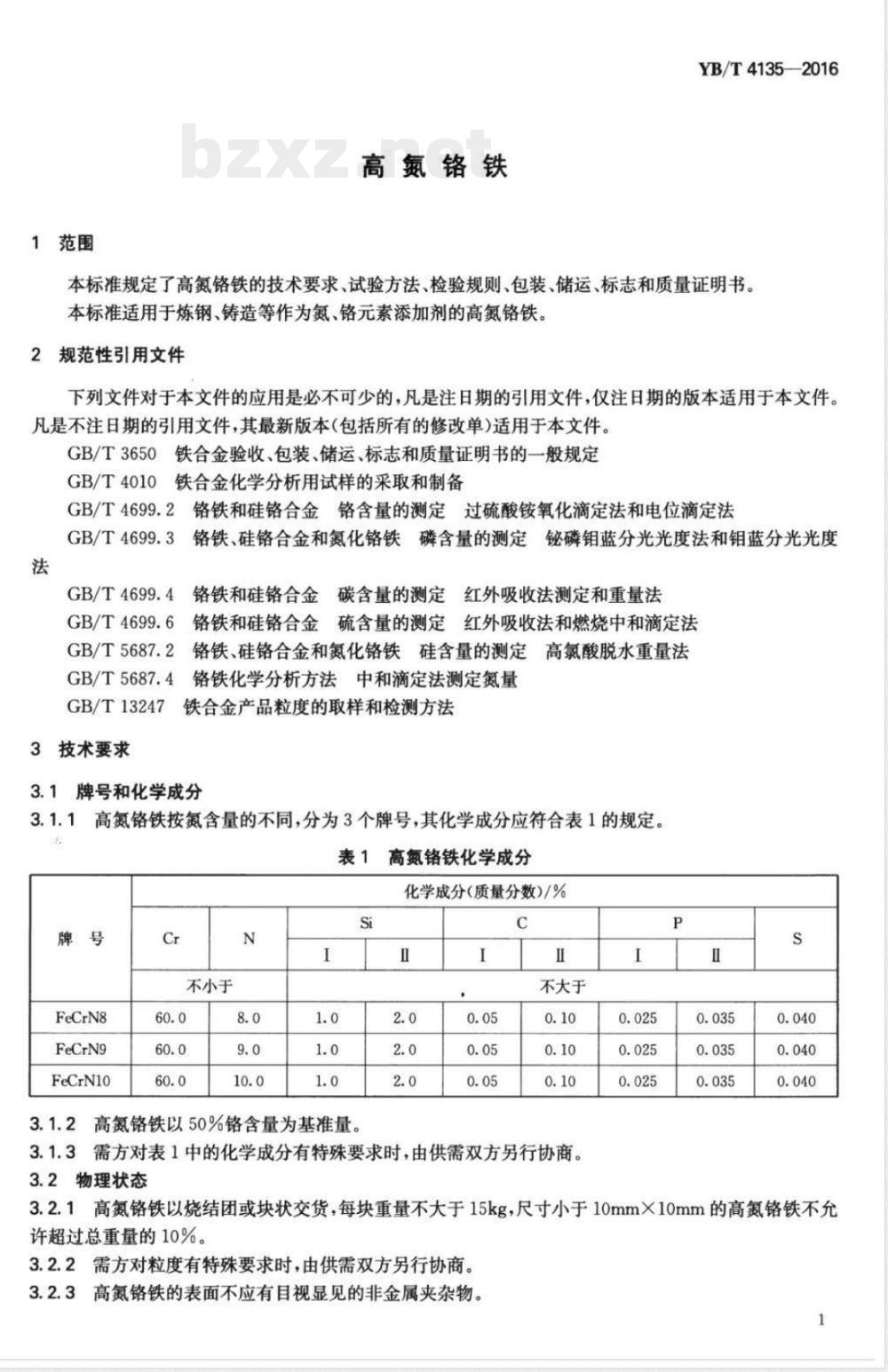

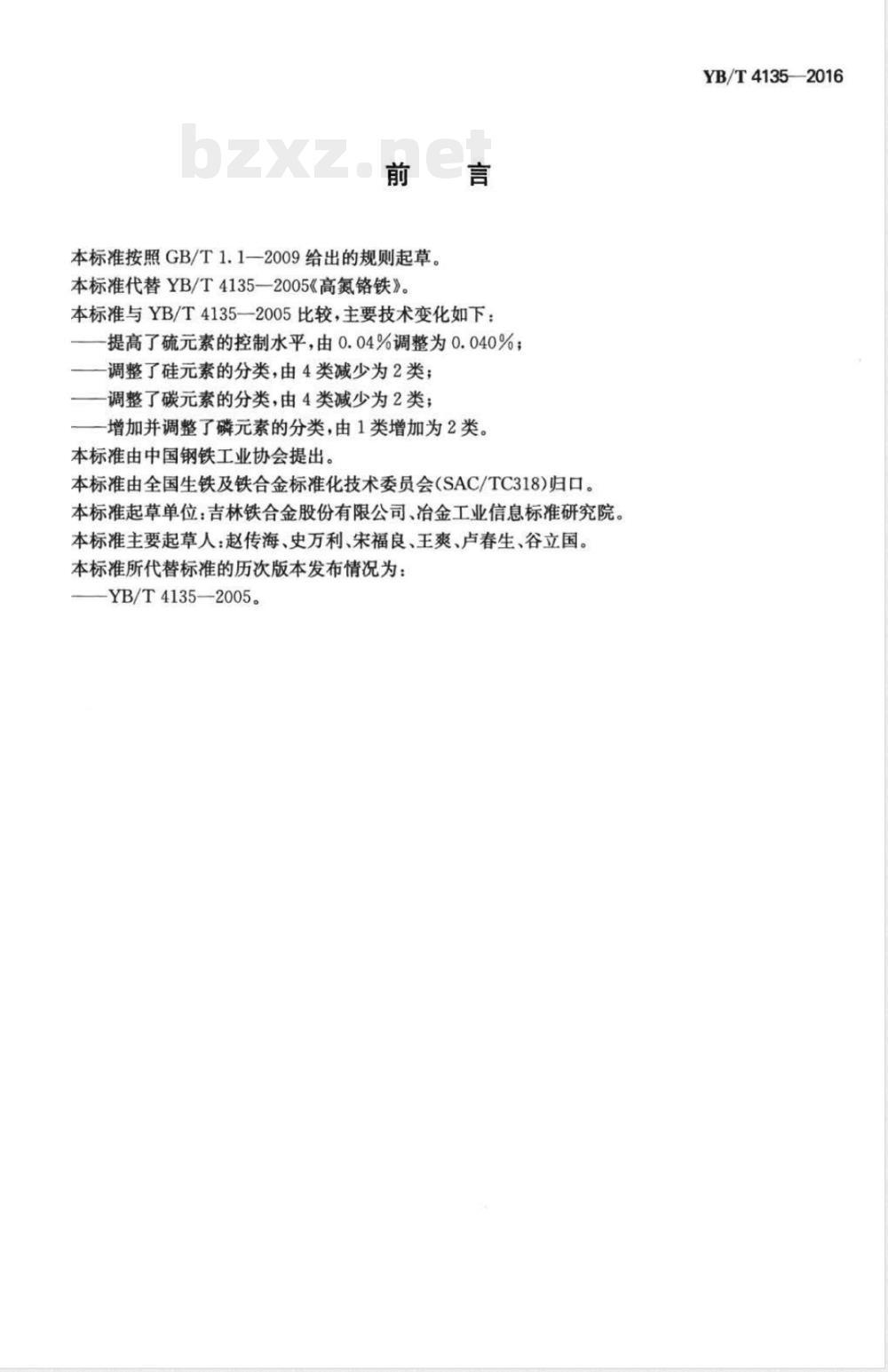

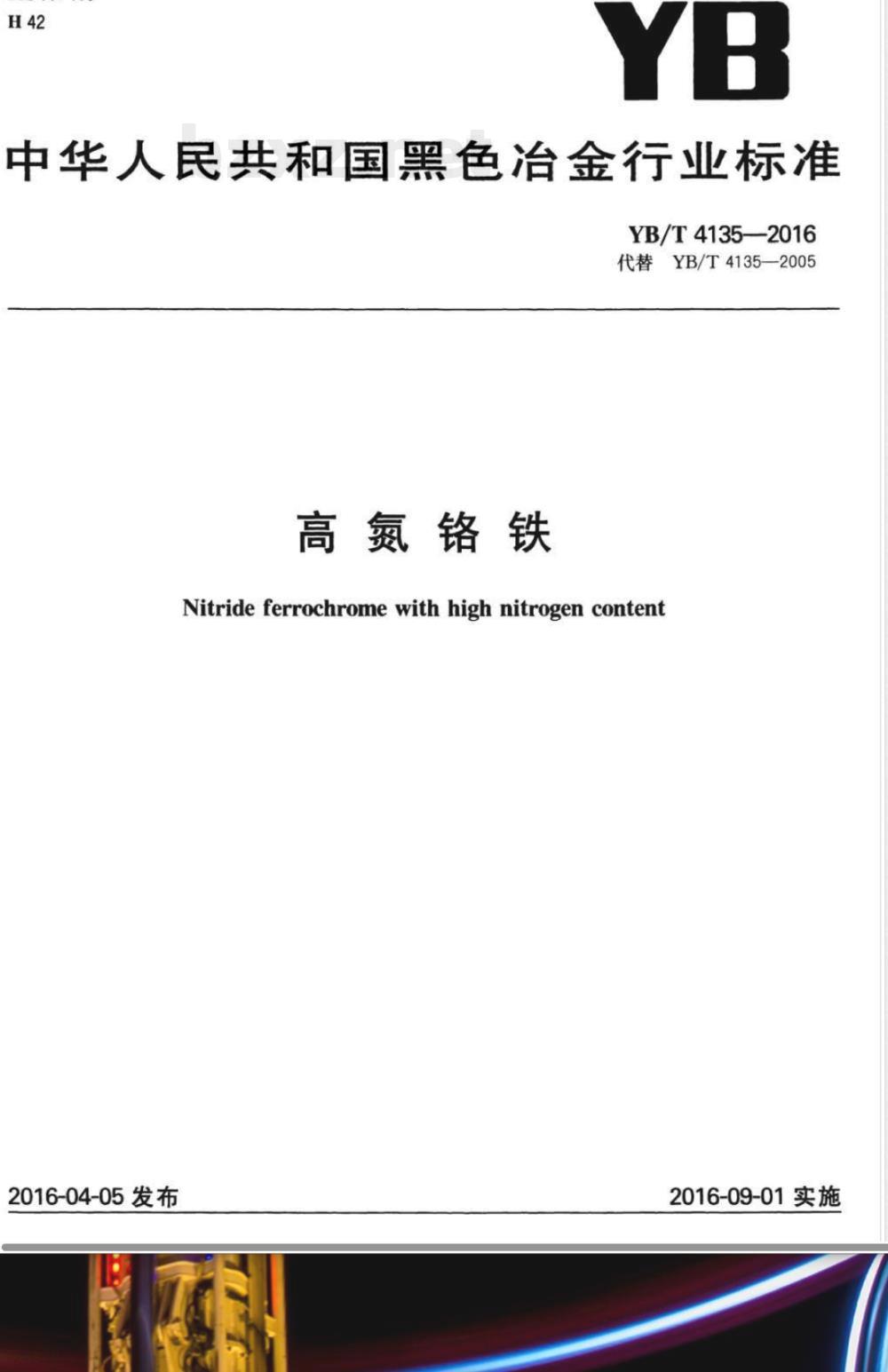

H42 YB 中华人民共和国黑色冶金行业标准 YB/T4135—2016 代替YB/T4135—2005 高氮铬铁 Nitride ferrochrome with high nitrogen content 2016-04-05发布 2016-09-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替YB/T4135—2005《高氮铬铁》。与YB/T4135—2005相比，主要技术变化如下： 提高了硫元素的控制水平，由0.04%调整为0.040%； 调整了硅元素的分类，由4类减少为2类； 调整了碳元素的分类，由4类减少为2类； 增加并调整了磷元素的分类，由1类增加为2类。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：吉林铁合金股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：赵传海、史万利、宋福良、王爽、卢春生、谷立国。 本标准所代替标准的历次版本发布情况为：YB/T4135—2005。 1 范围 本标准规定了高氮铬铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于炼钢、铸造等作为氮、铬元素添加剂的高氮铬铁。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T4010 铁合金化学分析用试样的采取和制备 GB/T4699.2 铬铁和硅铬合金铬含量的测定 过硫酸铵氧化滴定法和电位滴定法 GB/T4699.3 铬铁、硅铬合金和氮化铬铁磷含量的测定 磷钼蓝分光光度法和钼蓝分光光度法 GB/T4699.4 铬铁和硅铬合金碳含量的测定 红外吸收法测定和重量法 GB/T4699.6 铬铁和硅铬合金硫含量的测定 红外吸收法和燃烧中和滴定法 GB/T5687.2 铬铁、硅铬合金和氮化铬铁硅含量的测定 高氯酸脱水重量法 GB/T5687.4 铬铁化学分析方法中和滴定法测定氮量 GB/T13247 铁合金产品粒度的取样和检测方法 3 技术要求 3.1 牌号和化学成分 3.1.1 高氮铬铁按氮含量不同分为3个牌号，其化学成分应符合表1规定。 表1 高氮铬铁化学成分（质量分数/%） 牌号：FeCrN8、FeCrN9、FeCrN10 Cr：不小于60.0 N：8.0 / 9.0 / 10.0 Si：1.0 C：不大于0.10 P：0.05 S：0.040 3.1.2 高氮铬铁以50%铬含量为基准量。 3.1.3 需方对表1中的化学成分有特殊要求时，由供需双方另行协商。 3.2 物理状态 3.2.1 高氮铬铁以烧结团或块状交货，每块重量不大于15kg，尺寸小于10mm×10mm的高氮铬铁不允许超过总重量的10%。 3.2.2 粒度有特殊要求时由供需双方协商。 3.2.3 表面不应有目视显见的非金属夹杂物。 4 试验方法 4.1 试样的采取和制备按GB/T4010规定执行。 4.2 化学分析方法见GB/T4699系列及GB/T5687.4等标准规定。 4.3 粒度检验按GB/T13247规定执行。 5 检验规则 5.1 组批 按炉或分级批交货，不足一个包装件可按铬含量偏差不大于1%、氮含量偏差不大于0.5%的同牌号产品组批。 5.2 质量检查和验收按GB/T3650规定执行。 5.3 粒度取样和验收按GB/T13247规定执行。 6 包装、储运、标志和质量证明书 6.1 包装 采用铁桶或吨袋包装，每件净重100kg或1000kg。 6.2 储运、标志和质量证明书按GB/T3650规定执行。
