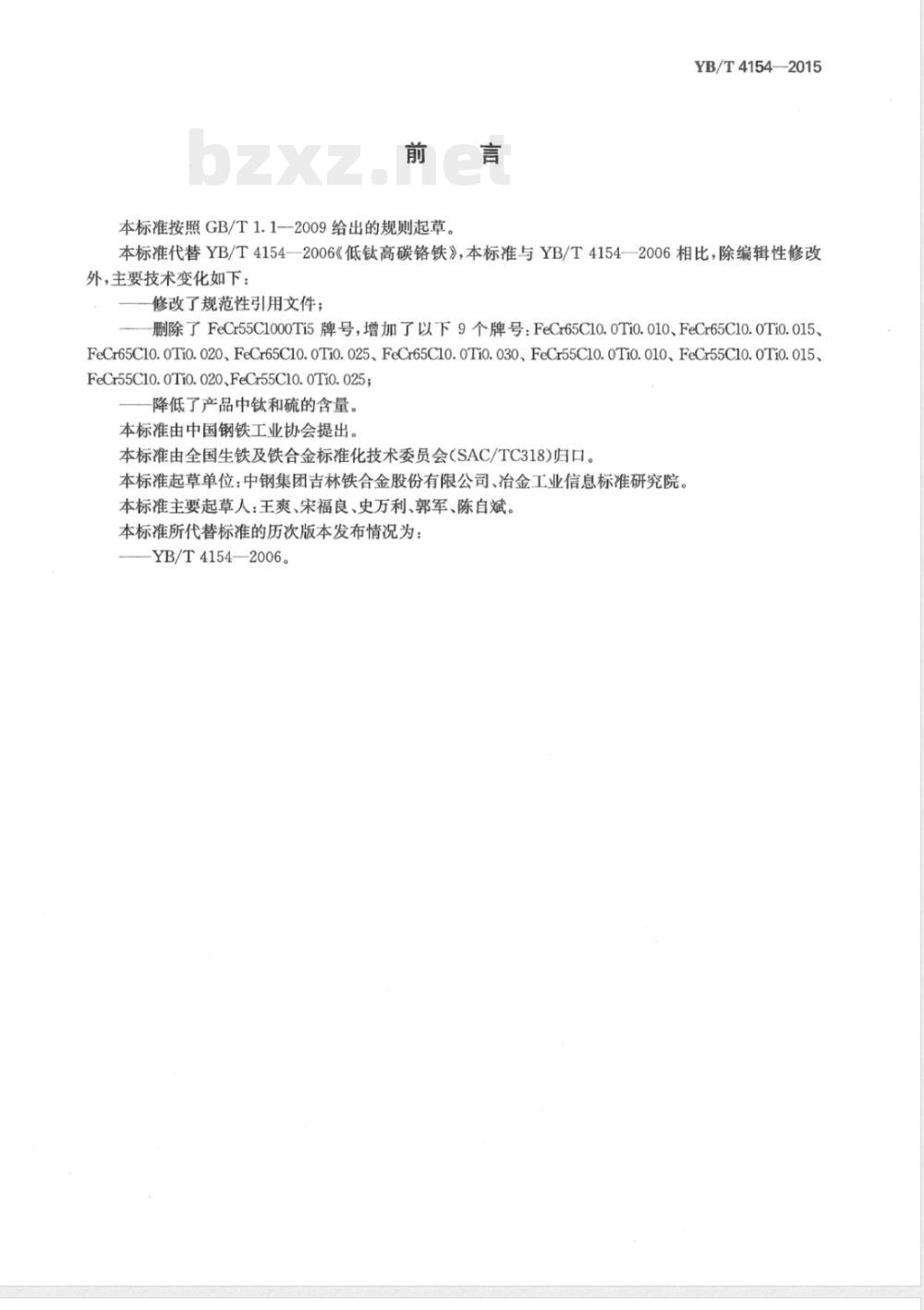

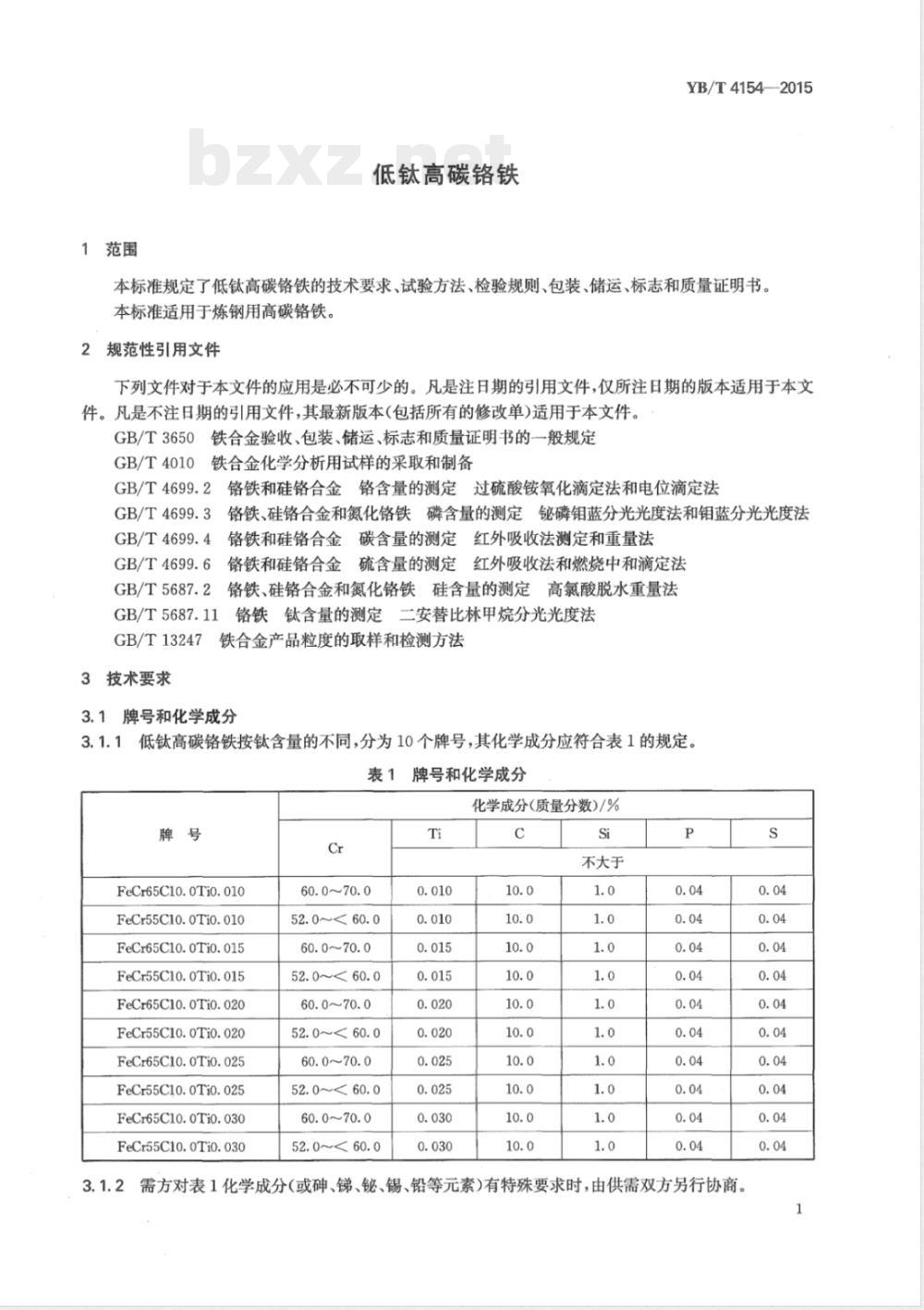

ICS77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T4154—2015 代替YB/T4154—2006 低钛高碳铬铁 High carbon ferrochrome with low titanium 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替YB/T4154—2006《低钛高碳铬铁》。与YB/T4154—2006相比，除编辑性修改外，主要技术变化如下： 修改了规范性引用文件； 删除了FeCr55C1000Ti5牌号，增加了以下9个牌号：FeCr65C10.0Ti0.010、FeCr65C10.0Ti0.015、FeCr65C10.0Ti0.020、FeCr65C10.0Ti0.025、FeCr65C10.0Ti0.030、FeCr55C10.0Ti0.010、FeCr55C10.0Ti0.015、FeCr55C10.0Ti0.020、FeCr55C10.0Ti0.025； 降低了产品中钛和硫的含量。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 本标准起草单位：中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：王爽、宋福良、史万利、郭军、陈自斌。 本标准所代替标准的历次版本发布情况为：YB/T4154—2006。 1 范围 本标准规定了低钛高碳铬铁的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于炼钢用高碳铬铁。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T3650 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T4010 铁合金化学分析用试样的采取和制备 GB/T4699.2 铬铁和硅铬合金铬含量的测定 过硫酸铵氧化滴定法和电位滴定法 GB/T4699.3 铬铁、硅铬合金和氮化铬铁磷含量的测定 铋磷钼蓝分光光度法和钼蓝分光光度法 GB/T4699.4 铬铁和硅铬合金碳含量的测定 红外吸收法测定和重量法 GB/T4699.6 铬铁和硅铬合金硫含量的测定 红外吸收法和燃烧中和滴定法 GB/T5687.2 铬铁、硅铬合金和氮化铬铁硅含量的测定 高氯酸脱水重量法 GB/T5687.11 铬铁钛含量的测定 二安替比林甲烷分光光度法 GB/T13247 铁合金产品粒度的取样和检测方法 3 技术要求 3.1 牌号和化学成分 3.1.1 低钛高碳铬铁按钛含量不同分为10个牌号，其化学成分应符合表1规定。 表1 牌号和化学成分（质量分数/%） 牌号：FeCr65C10.0Ti0.010、FeCr55C10.0Ti0.010 Cr：60.0～70.0 / 52.0～<60.0 Ti：0.010 C：10.0 Si：不大于1.0 P：0.04 S：0.04 （其余牌号依次对应Ti为0.015、0.020、0.025、0.030等，Cr范围相同规律变化） 3.1.2 需方对表1化学成分（或砷、锑、铋、锡、铅等元素）有特殊要求时，由供需双方另行协商。 3.1.3 低钛高碳铬铁以50%含铬量作为基准量。 3.2 物理状态 3.2.1 低钛高碳铬铁以块状交货，每块重量不应大于15kg。
