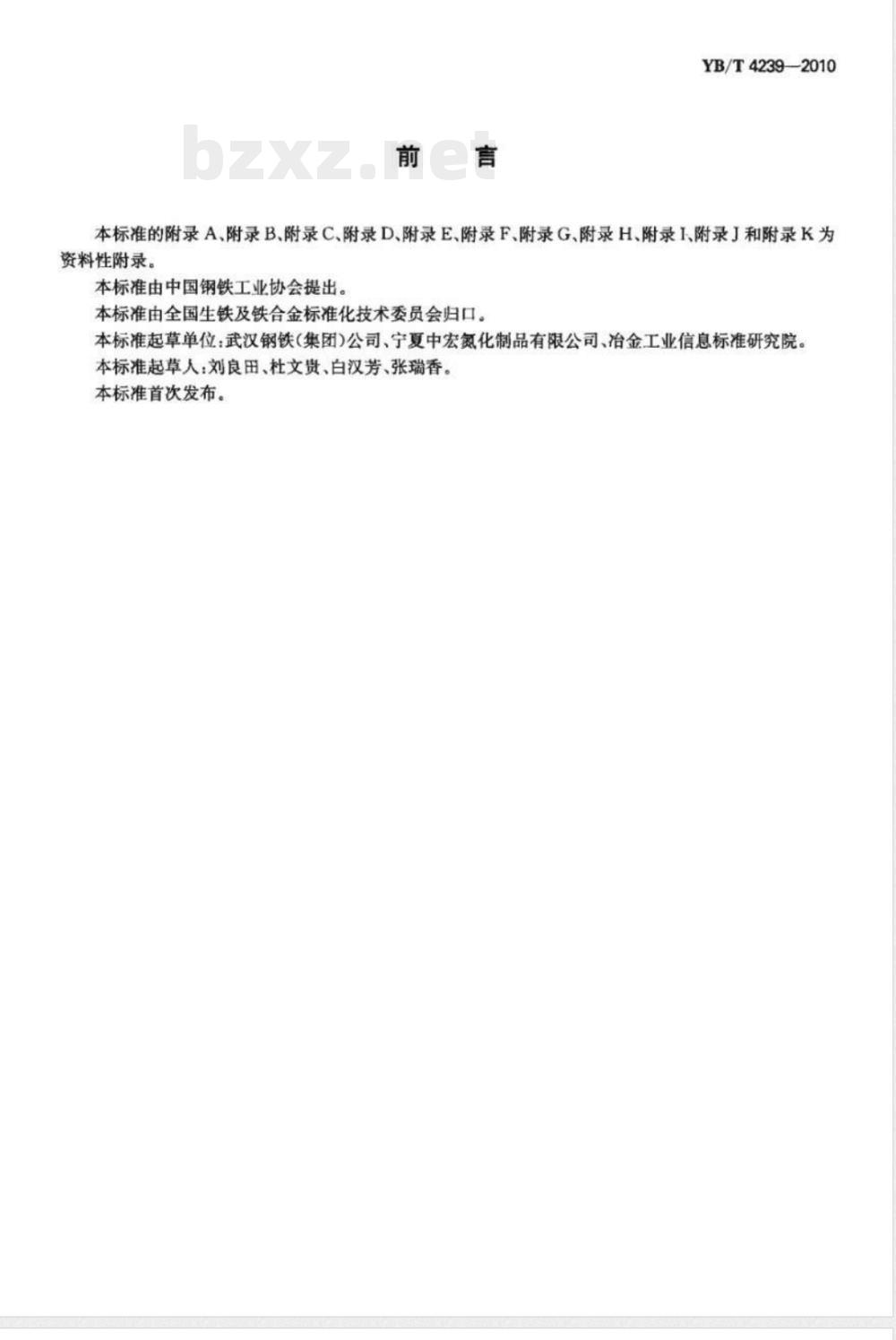

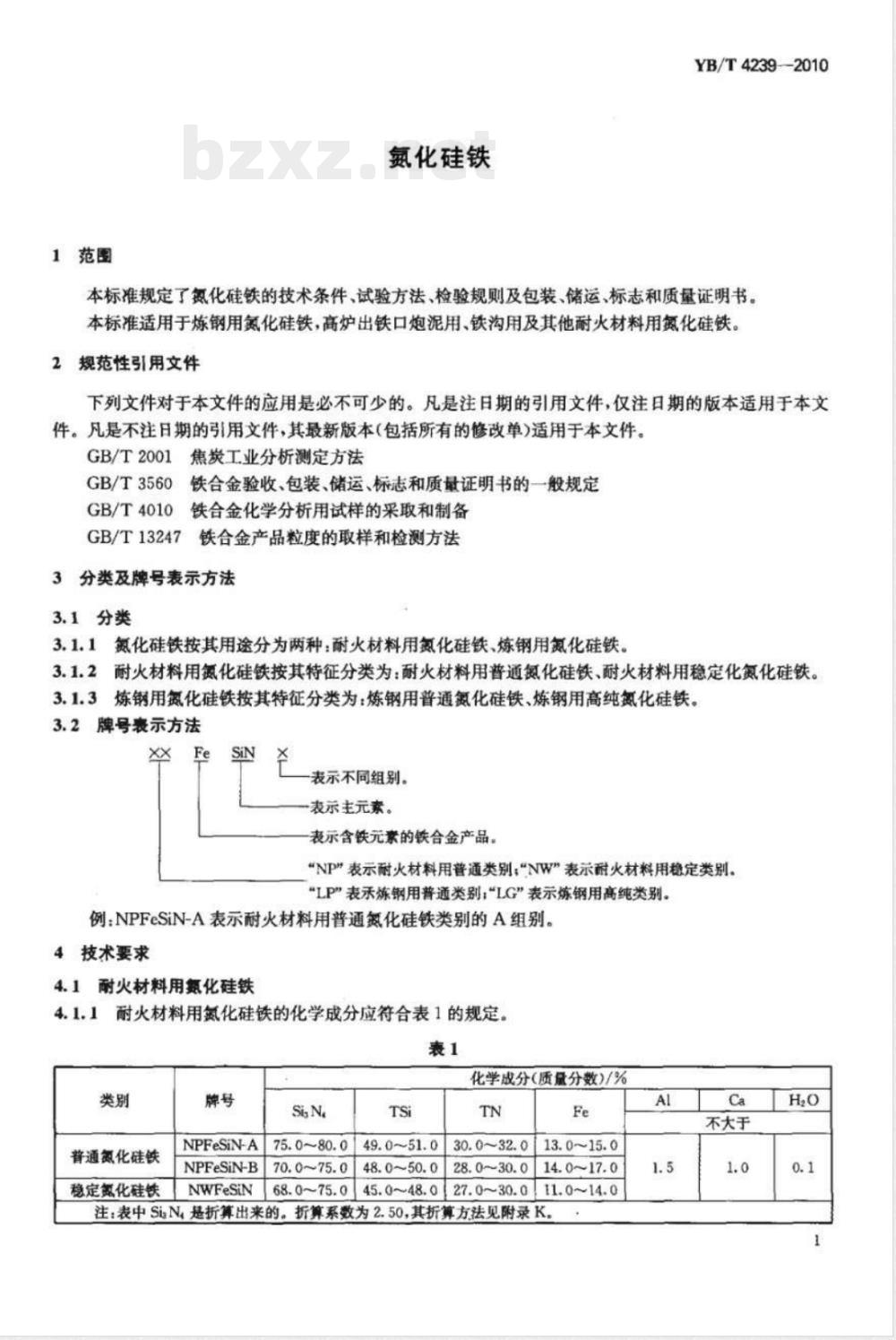

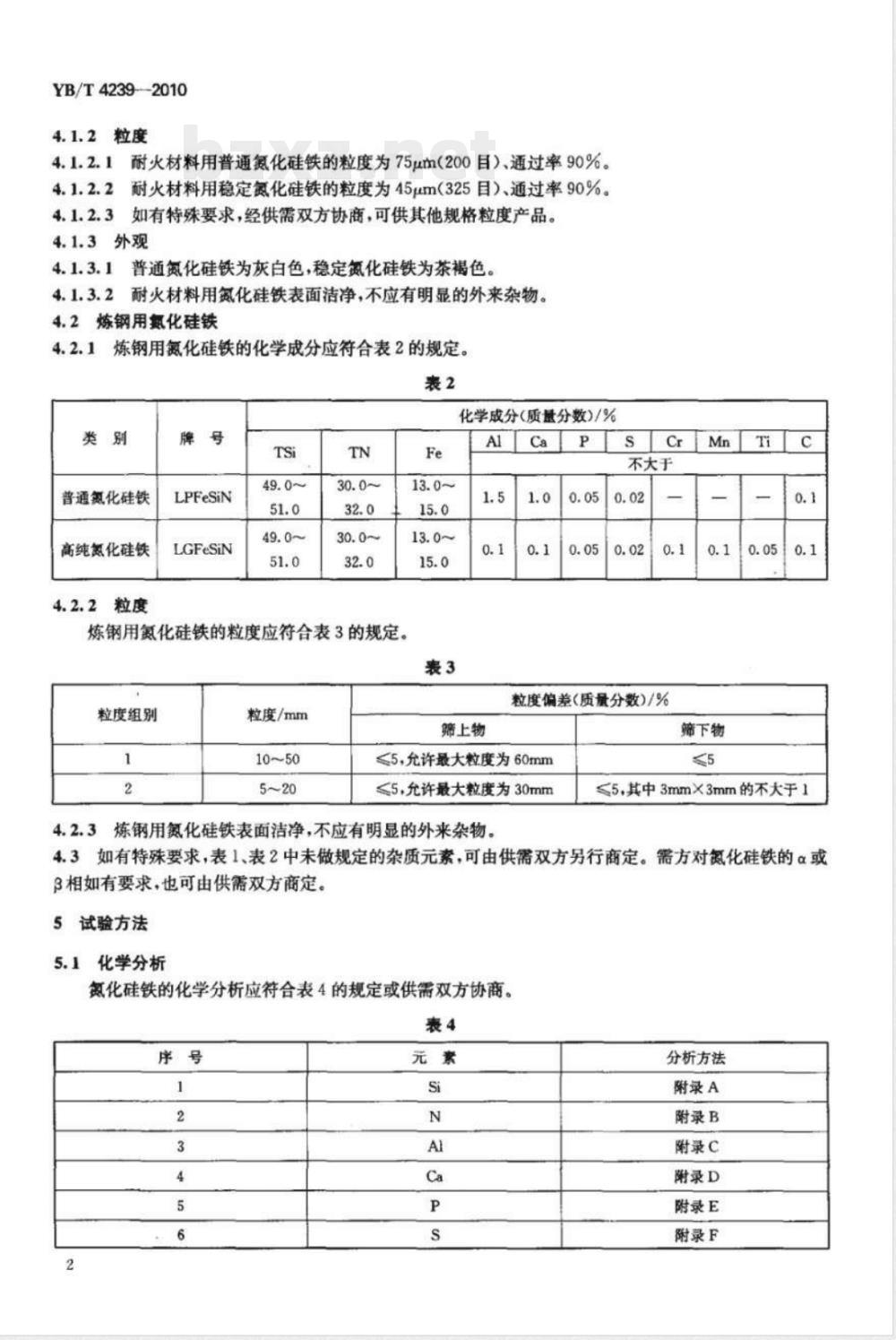

ICS 77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T 4239—2010 氮化硅铁 Ferrosilicon nitride 发布：2010-11-10 实施：2011-03-01 中华人民共和国工业和信息化部发布 前言 本标准的附录A～附录K为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 起草单位：武汉钢铁（集团）公司、宁夏中宏氮化制品有限公司、冶金工业信息标准研究院。 主要起草人：刘良田、杜文贯、白汉芳、张瑞香。 本标准为首次发布。 1 范围 本标准规定了氮化硅铁的技术条件、试验方法、检验规则及包装、储运、标志和质量证明书。 本标准适用于炼钢用氮化硅铁、高炉出铁口炮泥用、铁沟用及其他耐火材料用氮化硅铁。 2 规范性引用文件 GB/T 2001 焦炭工业分析测定方法 GB/T 3560 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T 4010 铁合金化学分析用试样的采取和制备 GB/T 13247 铁合金产品粒度的取样和检测方法 3 分类及牌号表示方法 3.1 分类 3.1.1 氮化硅铁按用途分为：耐火材料用氮化硅铁和炼钢用氮化硅铁。 3.1.2 耐火材料用氮化硅铁分为普通氮化硅铁和稳定化氮化硅铁。 3.1.3 炼钢用氮化硅铁分为普通氮化硅铁和高纯氮化硅铁。 3.2 牌号表示方法 牌号由Fe、SiN及类别代号组成： NP表示耐火材料用普通类别，NW表示耐火材料用稳定类别，LP表示炼钢用普通类别，LG表示炼钢用高纯类别。 示例：NPFeSiN-A表示耐火材料用普通氮化硅铁A组别。 4 技术要求 4.1 耐火材料用氮化硅铁 4.1.1 化学成分应符合表1规定。 普通氮化硅铁SiN约70.0%～80.0%，Si约45.0%～51.0%，TN约27.0%～32.0%，Fe约11.0%～17.0%，并含少量Al、Ca等杂质。 注：SiN为折算值，折算系数为2.50，方法见附录K。 4.1.2 粒度要求 普通氮化硅铁粒度为75 μm（200目），通过率90%； 稳定氮化硅铁粒度为45 μm（325目），通过率90%。 如有特殊要求，可由供需双方协商确定。 4.1.3 外观要求 普通氮化硅铁为灰白色，稳定氮化硅铁为茶褐色，表面应洁净无明显外来杂物。 4.2 炼钢用氮化硅铁 4.2.1 化学成分应符合表2规定。 主要成分：Si约49.0%～51.0%，TN约30.0%～32.0%，Fe约13.0%～15.0%，并控制Al、Ca、S、P等杂质含量。 4.2.2 粒度要求 粒度分为两组： （1）10～50 mm； （2）5～20 mm。 筛上物、筛下物及偏差按标准规定执行。 4.2.3 炼钢用氮化硅铁表面应洁净，不应有明显外来杂物。 4.3 特殊要求 如对未规定的杂质元素或相组成（α相、β相）有要求，由供需双方协商确定。 5 试验方法 5.1 化学分析方法按相关标准执行。
