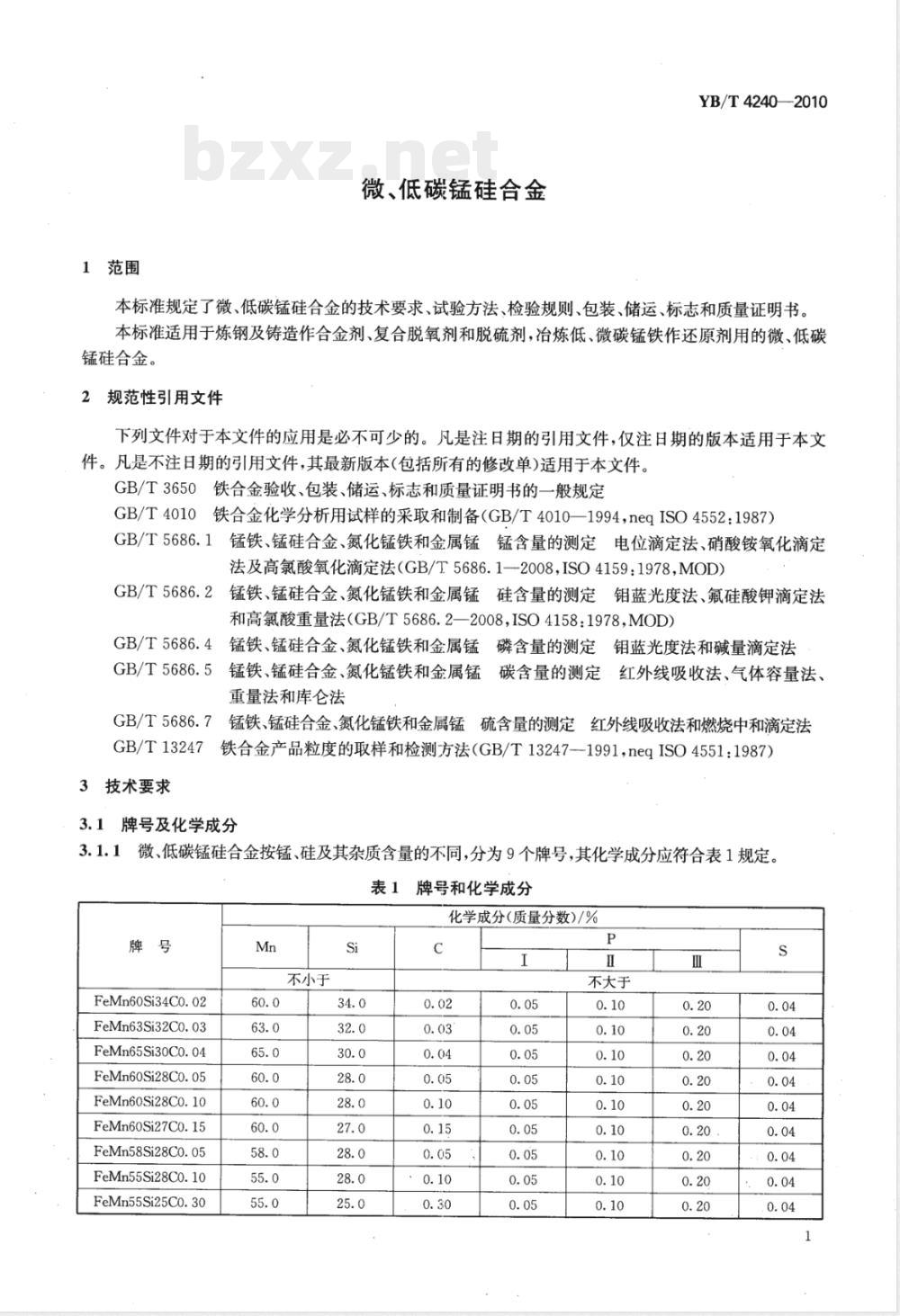

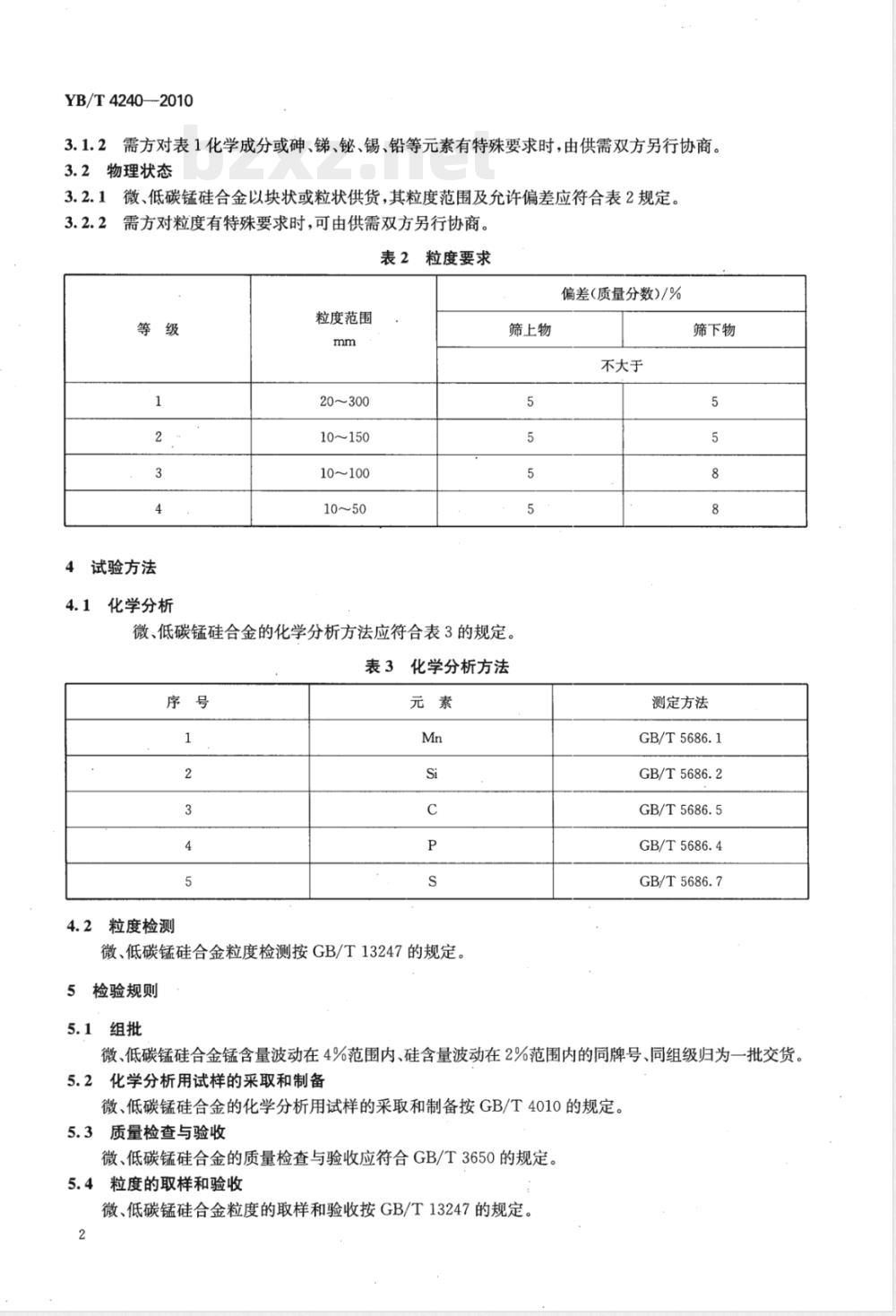

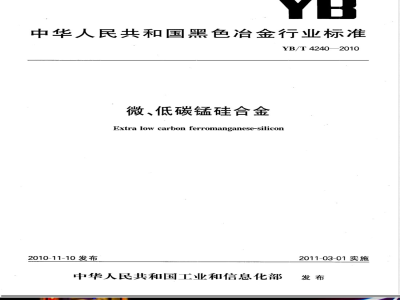

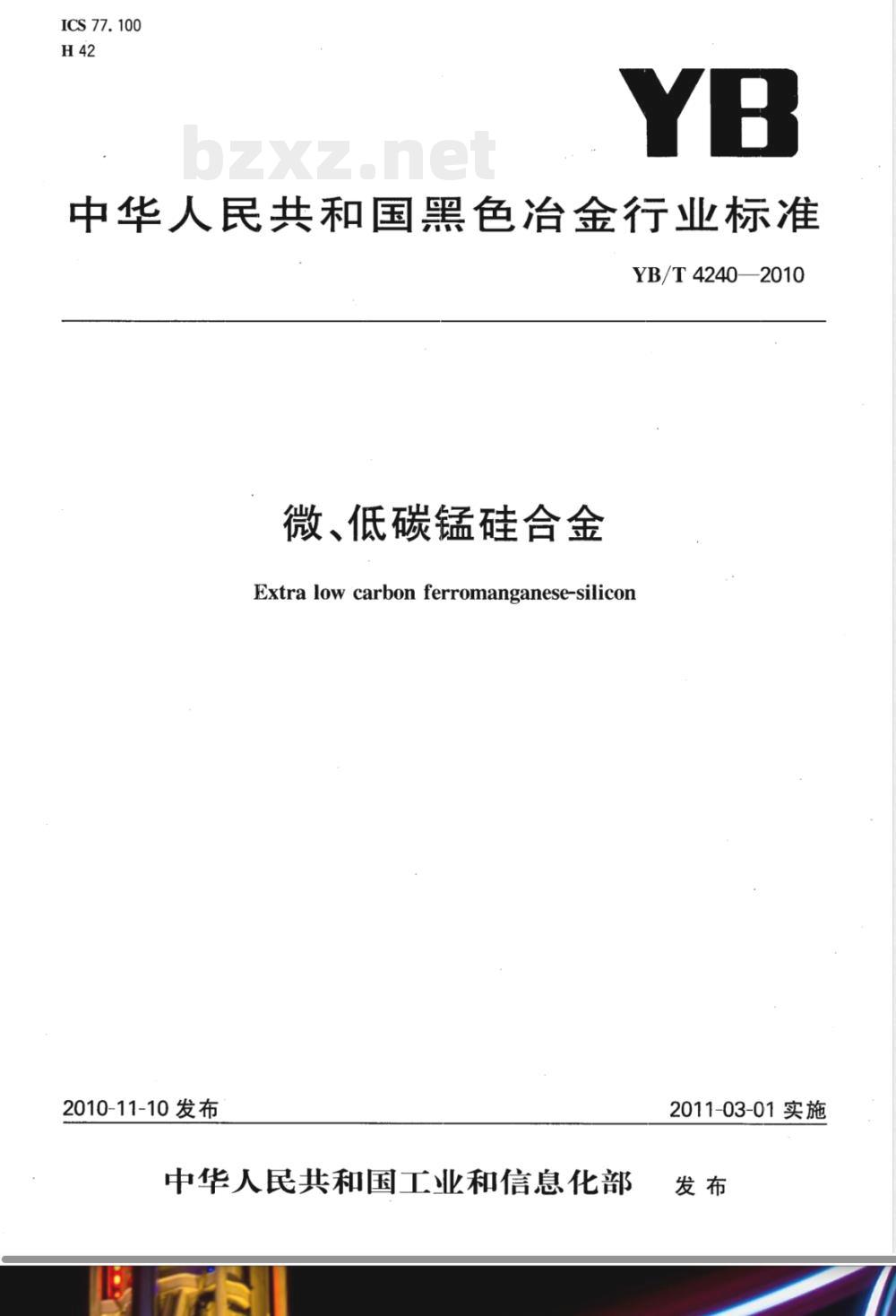

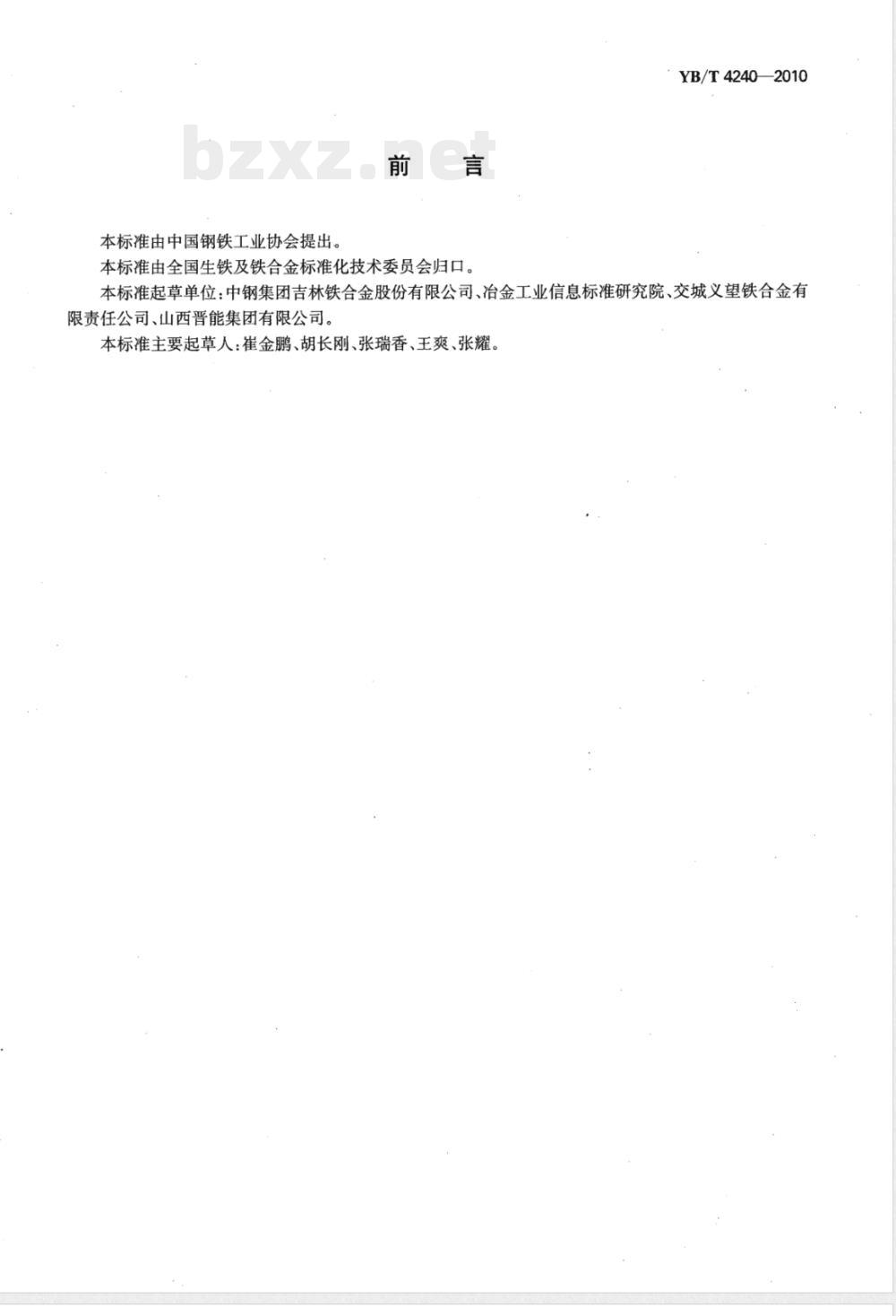

ICS 77.100 H42 YB 中华人民共和国黑色冶金行业标准 YB/T 4240—2010 微、低碳锰硅合金 Extra low carbon ferromanganese-silicon 发布：2010-11-10 实施：2011-03-01 中华人民共和国工业和信息化部发布 前言 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 起草单位：中钢集团吉林铁合金股份有限公司、冶金工业信息标准研究院、交城义望铁合金有限责任公司、山西晋能集团有限公司。 主要起草人：崔金鹏、胡长刚、张瑞香、王爽、张耀。 1 范围 本标准规定了微、低碳锰硅合金的技术要求、试验方法、检验规则、包装、储运、标志和质量证明书。 本标准适用于炼钢及铸造用合金剂、复合脱氧剂和脱硫剂，以及冶炼低、微碳锰铁用还原剂的微、低碳锰硅合金。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 36504 铁合金验收、包装、储运、标志和质量证明书的一般规定 GB/T 4010 铁合金化学分析用试样的采取和制备 GB/T 5686.1 锰铁、锰硅合金、氮化锰铁和金属锰锰含量的测定 GB/T 5686.2 锰铁、锰硅合金、氮化锰铁和金属锰硅含量的测定 GB/T 5686.4 锰铁、锰硅合金、氮化锰铁和金属锰磷含量的测定 GB/T 5686.5 锰铁、锰硅合金、氮化锰铁和金属锰碳含量的测定 GB/T 5686.7 锰铁、锰硅合金、氮化锰铁和金属锰硫含量的测定 GB/T 13247 铁合金产品粒度的取样和检测方法 3 技术要求 3.1 牌号及化学成分 3.1.1 微、低碳锰硅合金按锰、硅及杂质含量不同分为9个牌号，其化学成分应符合表1规定。 表1 牌号及化学成分（质量分数/%） 牌号包括：FeMn60Si34C0.02、FeMn63Si32C0.03、FeMn65Si30C0.04、FeMn60Si28C0.05、FeMn60Si28C0.10、FeMn60Si27C0.15、FeMn58Si28C0.05、FeMn55Si28C0.10、FeMn55Si25C0.30。 主要成分范围：Mn约55.0%～65.0%，Si约25.0%～34.0%，C为0.02%～0.30%，P、S及I为杂质控制指标。 3.1.2 当需方对Si、Sb、Bi、Sn、Pb等元素有特殊要求时，由供需双方协商确定。 3.2 物理状态 3.2.1 产品以块状或粒状供货，粒度范围及允许偏差按表2规定。 粒度等级包括20～300 mm、10～150 mm、10～100 mm、10～50 mm等规格。 筛上物含量一般不大于5%。 4 试验方法 4.1 化学分析方法应符合相关GB/T 5686系列标准规定。 4.2 粒度检测按GB/T 13247规定执行。
