YB/T 4248-2011
基本信息
标准号： YB/T 4248-2011
中文名称：五氧化二钒 四氧化二钒含量的测定 差减法
标准类别：其他行业标准
英文名称：Vanadium pentoxid — Determination of vanadium fraoxide —Difference method
标准状态：现行
发布日期：2011-12-20
实施日期：2012-07-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：冶金>>77.100铁合金
中标分类号：冶金>>钢铁产品>>H42铁合金
关联标准
出版信息
出版社：冶金工业出版社
标准价格：0.0
出版日期：2012-07-01
相关单位信息
起草单位：攀钢集团有限公司、冶金工业信息标准研究院
归口单位：全国生铁及铁合金标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了差减法测定五氧化二钒中四氧化二钒含量。
标准图片预览
标准内容

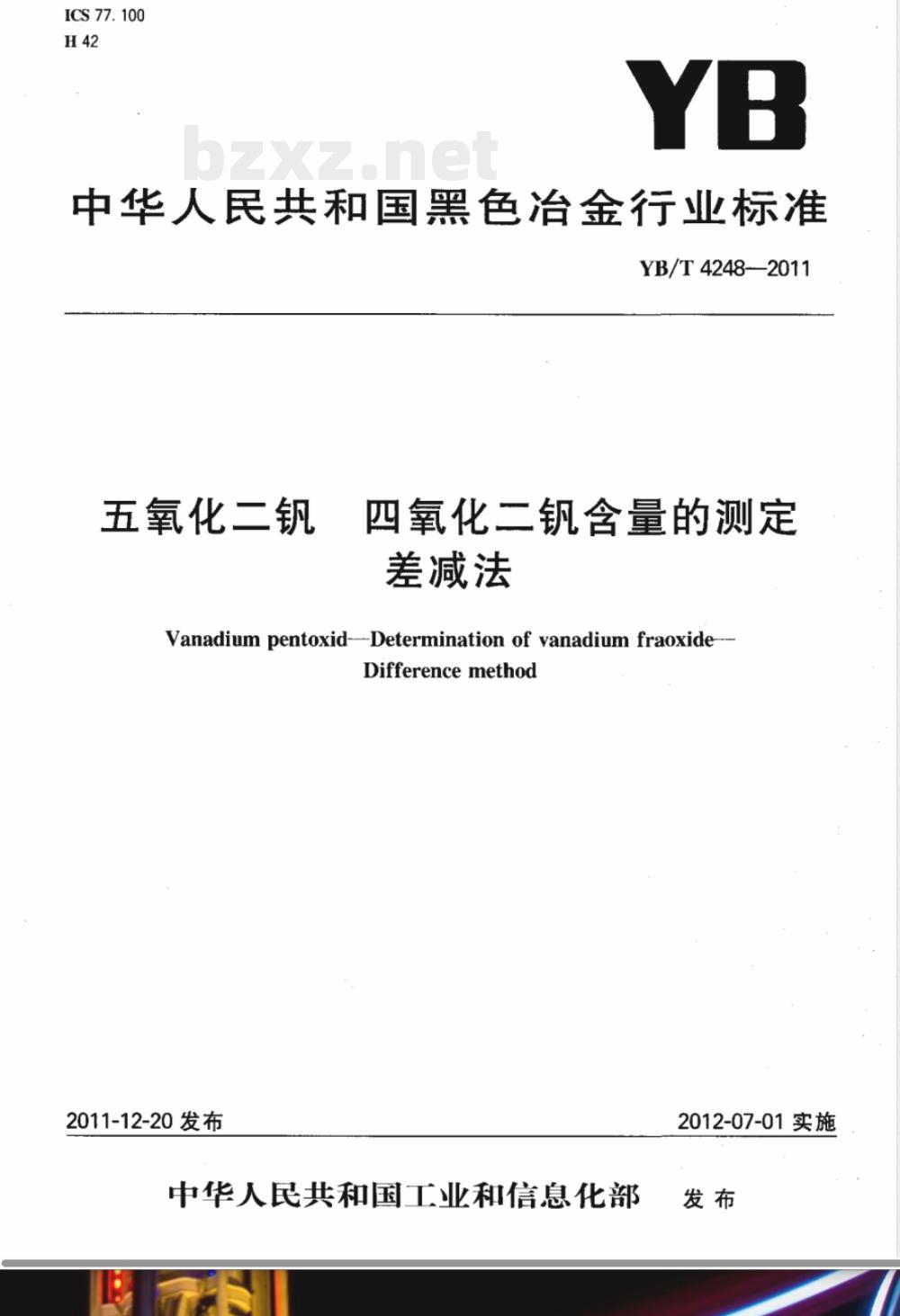

ICS 77. 100
中华人民共和国黑色冶金行业标准YB/T4248-—2011
五氧化二钒、
四氧化二钒含量的测定
差减法
Vanadium pentoxid---Determination of vanadium fraoxide--Difference method
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施

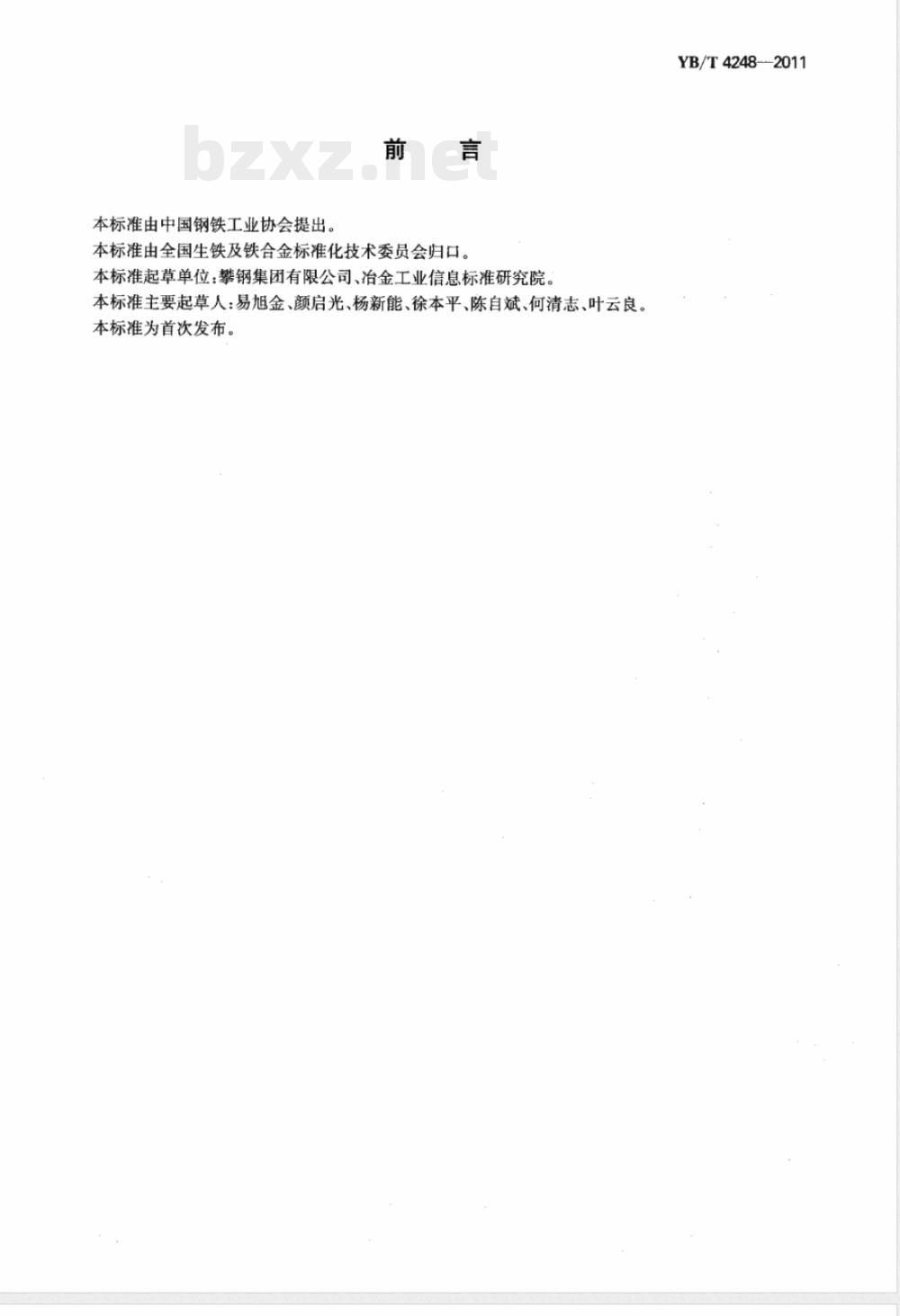

本标准由中国钢铁工业协会提出。前言
本标准由全国生铁及铁合金标准化技术委员会归口。本标准起草单位：攀钢集团有限公司、冶金工业信息标准研究院。本标准主要起草人：易旭金、颜启光、杨新能、徐本平、陈自斌、何清志、叶云良。本标准为首次发布。
YB/T4248-2011
YB/T4248—2011

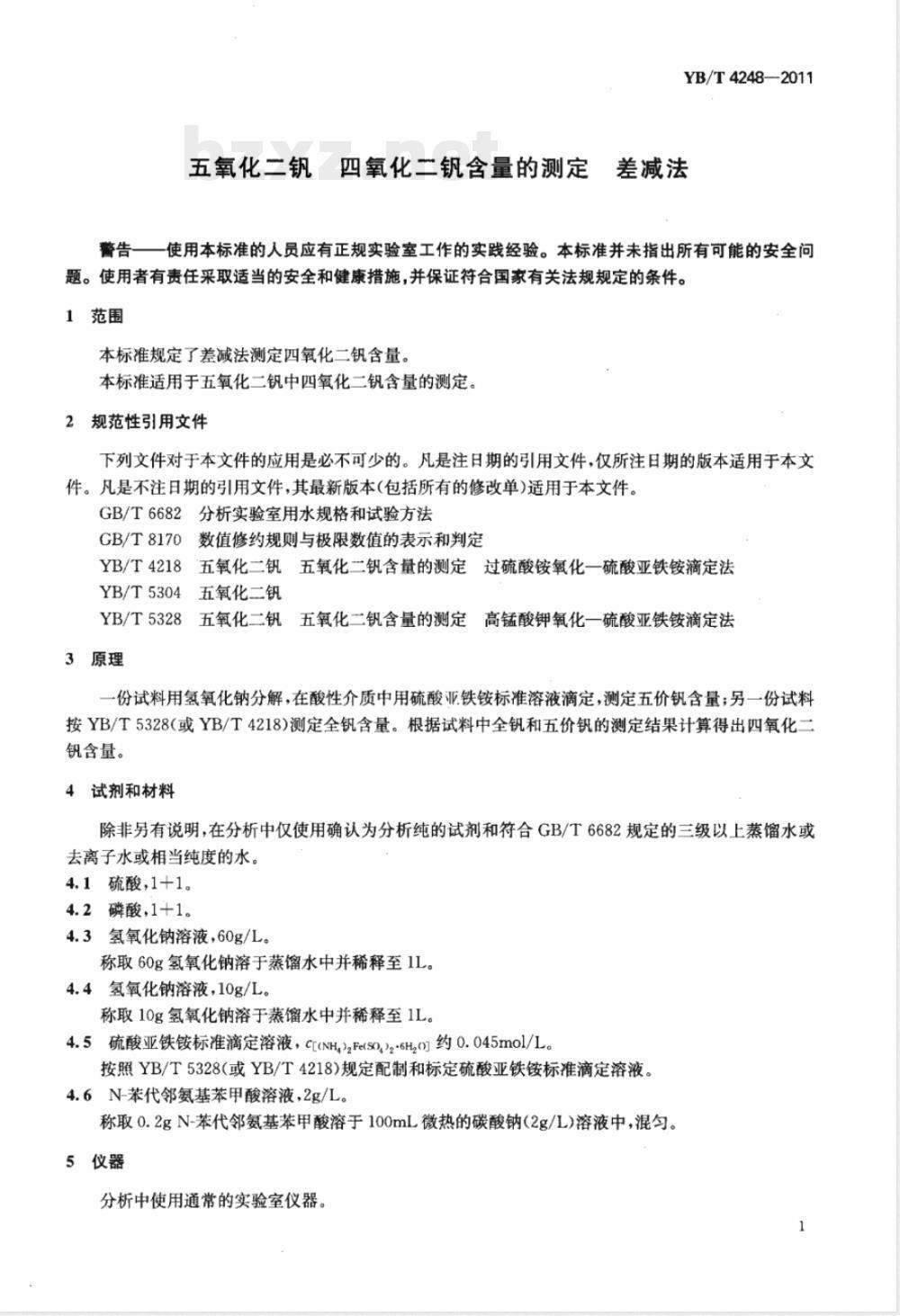

五氧化二钒四氧化二钒含量的测定差减法警告一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了差减法测定四氧化二钒含量。本标准适用于五氧化二钒中四氧化二钒含量的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T6682分析实验室用水规格和试验方法GB/T8170数值修约规则与极限数值的表示和判定YB/T4218五氧化二钒五氧化二钒含量的测定过硫酸铵氧化一硫酸亚铁铵滴定法YB/T5304五氧化二钒
YB/T5328五氧化二钒五氧化二钒含量的测定高锰酸钾氧化一硫酸亚铁铵滴定法3原理
份试料用氢氧化钠分解，在酸性介质中用硫酸亚铁铵标准溶液滴定，测定五价钒含量；另一份试料按YB/T5328（或YB/T4218)测定全钒含量。根据试料中全钒和五价钒的测定结果计算得出四氧化二钒含量。
4试剂和材料
除非另有说明，在分析中仅使用确认为分析纯的试剂和符合GB/T6682规定的三级以上蒸馏水或去离子水或相当纯度的水。
4.1硫酸,1+1。
4.2磷酸,1十1。
4.3氢氧化钠溶液，60g/L。
称取60g氢氧化钠溶于蒸馏水中并稀释至1L。4.4氢氧化钠溶液，10g/L。
称取10g氢氧化钠溶于蒸馏水中并稀释至1L。4.5硫酸亚铁铵标准滴定溶液，C(NHg>zFe(SO,>26Hz)约0.045mol/L。按照YB/T5328（或YB/T4218)规定配制和标定硫酸亚铁铵标准滴定溶液。4.6N-苯代邻氨基苯甲酸溶液，2g/L。称取0.2gN-苯代邻氨基苯甲酸溶于100mL微热的碳酸钠(2g/L)溶液中，混匀。5仪器
分析中使用通常的实验室仪器。YB/T4248—2011

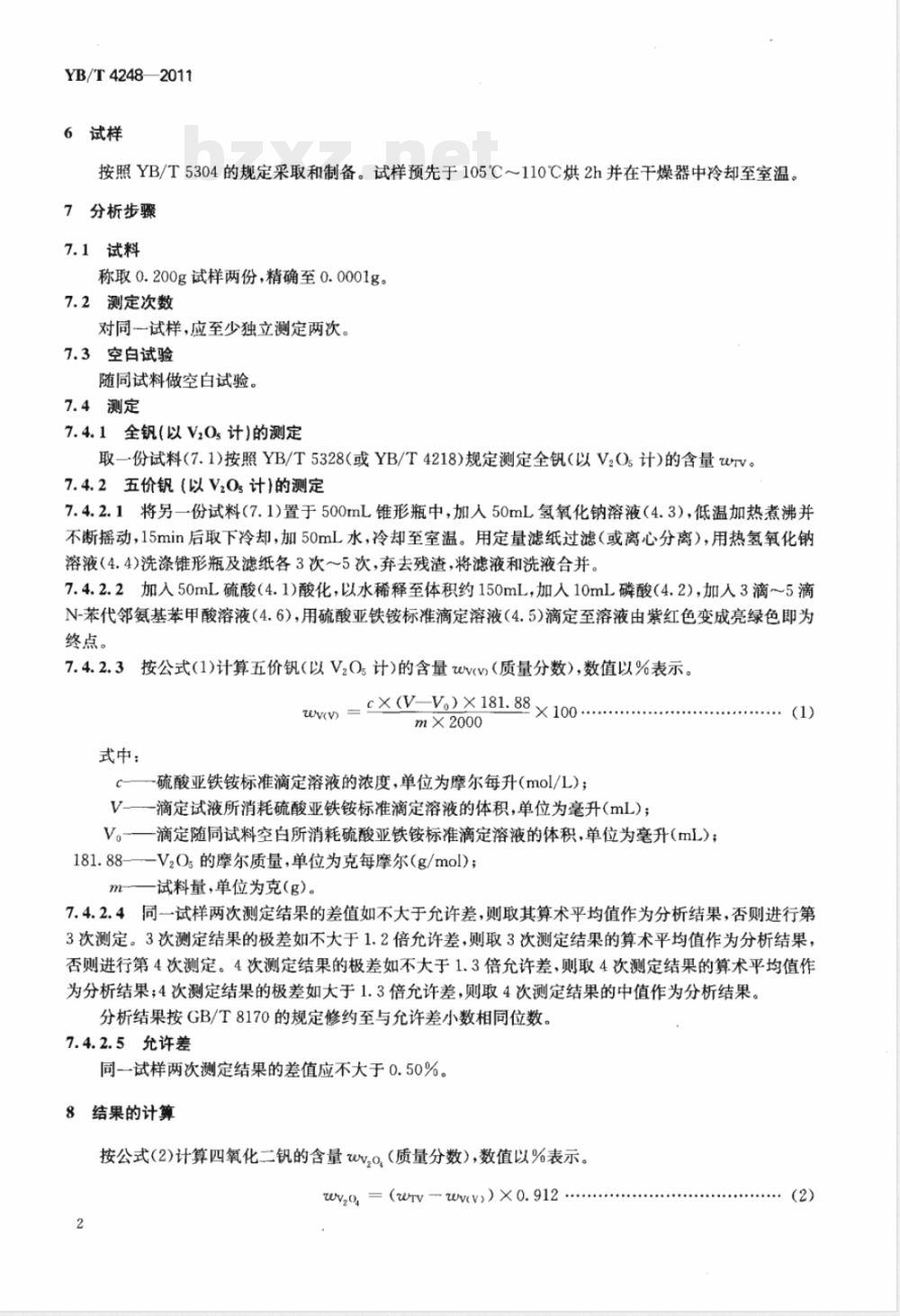

6试样
按照YB/T5304的规定采取和制备。试样预先于105℃～110℃烘2h并在干燥器中冷却至室温。7分析步骤
7.1试料
称取0.200g试样两份，精确至0.0001g。7.2测定次数
对同一试样，应至少独立测定两次。7.3空白试验
随同试料做空白试验。
7.4测定
7.4.1全钒(以V20s计)的测定
取一份试料(7.1)按照YB/T5328(或YB/T4218)规定测定全钒（以V2Os计）的含量wrV。7.4.2五价钒(以V,0s计)的测定
7.4.2.1将另一份试料（7.1)置于500mL锥形瓶中，加人50mL氢氧化钠溶液（4.3），低温加热煮沸并不断摇动，15min后取下冷却，加50mL水，冷却至室温。用定量滤纸过滤（或离心分离），用热氢氧化钠溶液（4.4)洗涤锥形瓶及滤纸各3次～5次，弃去残渣，将滤液和洗液合并。7.4.2.2加入50mL硫酸（4.1)酸化，以水稀释至体积约150mL，加入10mL磷酸（4.2)，加人3滴5滴N-苯代邻氨基苯甲酸溶液(4.6),用硫酸亚铁铵标准滴定溶液(4.5)滴定至溶液由紫红色变成亮绿色即为终点。
7.4.2.3按公式(1)计算五价钒（以V,0计）的含量uvv（质量分数），数值以%表示。wvs = cxV2181.88 ×100.
m×2000
式中：bZxz.net
c-—硫酸亚铁铵标准滴定溶液的浓度，单位为摩尔每升(mol/L)；V-—滴定试液所消耗硫酸亚铁铵标准滴定溶液的体积，单位为毫升(mL）)；V。-滴定随同试料空自所消耗硫酸亚铁铵标准滴定溶液的体积，单位为毫升(mL）)：181.88-——V2O的摩尔质量，单位为克每摩尔（g/mol)；m-—试料量，单位为克（g）。
7.4.2.4同一试样两次测定结果的差值如不大于允许差，则取其算术平均值作为分析结果，否则进行第3次测定。3次测定结果的极差如不大于1.2倍允许差，则取3次测定结果的算术平均值作为分析结果，否则进行第4次测定。4次测定结果的极差如不大于1.3倍允许差，则取4次测定结果的算术平均值作为分析结果；4次测定结果的极差如大于1.3倍允许差，则取4次测定结果的中值作为分析结果。分析结果按GB/T8170的规定修约至与允许差小数相同位数。7.4.2.5允许差
同一试样两次测定结果的差值应不大于0.50%。8结果的计算
按公式(2)计算四氧化二钒的含量wv,o（质量分数），数值以%表示。w0=（ury-uvv）×0.912

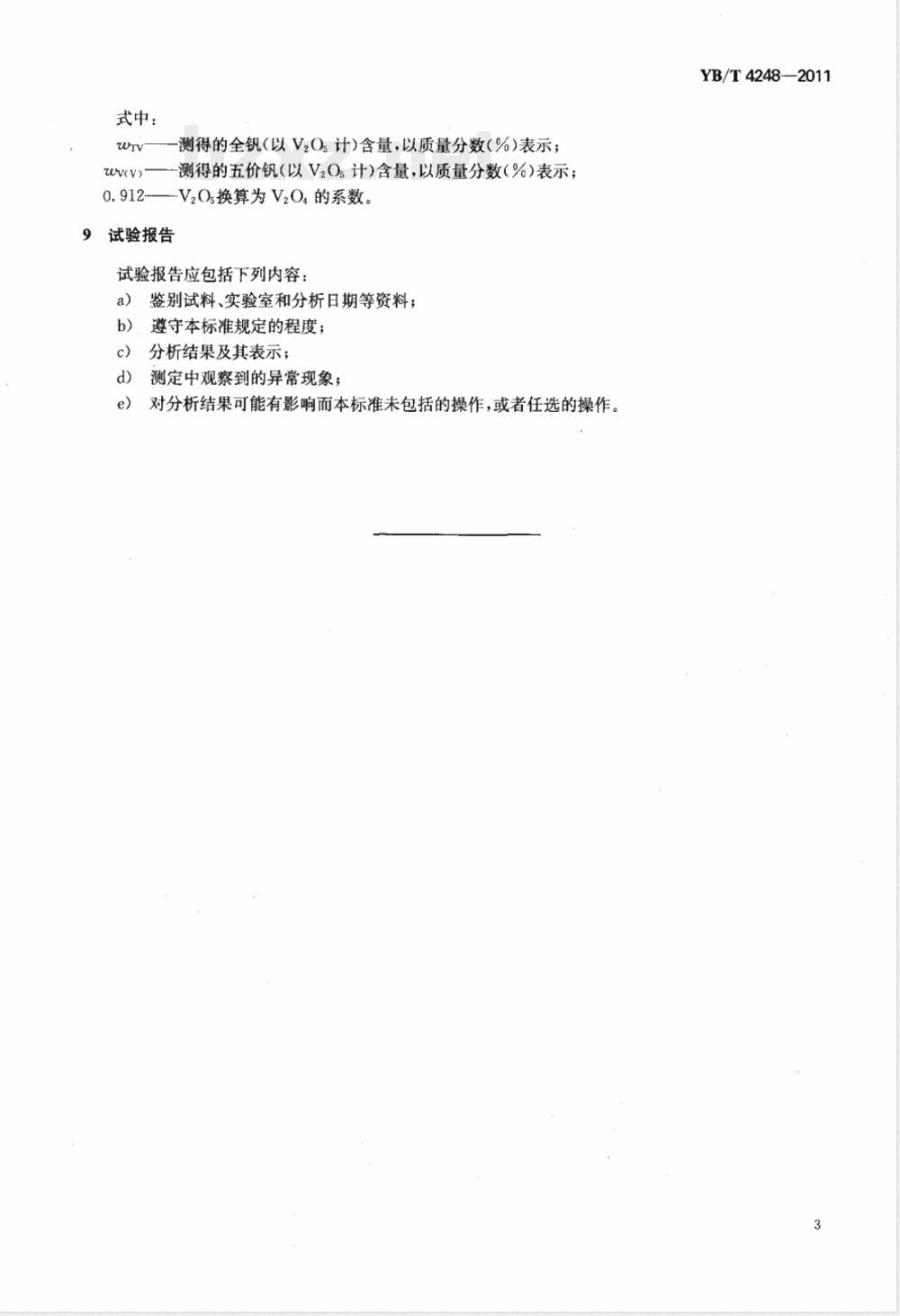

式中：
测得的全钒（以V2O计）含量，以质量分数（%)表示；-测得的五价钒（以V2Os计)含量，以质量分数（%)表示；0.912-—VO换算为V2O的系数。
试验报告
试验报告应包括下列内容：
鉴别试料、实验室和分析日期等资料；遵守本标准规定的程度；
分析结果及其表示；
测定中观察到的异常现象
对分析结果可能有影响而本标准未包括的操作，或者任选的操作。YB/T4248—2011
中华人民共和国黑色冶金
行业标准
五氧化二钒
四氧化二钒含量的测定
YB/T4248—2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
差减法
并本880×12301/16印张0.5
字数12千字
2012年3月第一版
2012年3月第一次印刷
统一书号：155024·374
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国黑色冶金行业标准YB/T4248-—2011
五氧化二钒、
四氧化二钒含量的测定
差减法
Vanadium pentoxid---Determination of vanadium fraoxide--Difference method
2011-12-20发布
中华人民共和国工业和信息化部2012-07-01实施
本标准由中国钢铁工业协会提出。前言
本标准由全国生铁及铁合金标准化技术委员会归口。本标准起草单位：攀钢集团有限公司、冶金工业信息标准研究院。本标准主要起草人：易旭金、颜启光、杨新能、徐本平、陈自斌、何清志、叶云良。本标准为首次发布。
YB/T4248-2011
YB/T4248—2011
五氧化二钒四氧化二钒含量的测定差减法警告一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了差减法测定四氧化二钒含量。本标准适用于五氧化二钒中四氧化二钒含量的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T6682分析实验室用水规格和试验方法GB/T8170数值修约规则与极限数值的表示和判定YB/T4218五氧化二钒五氧化二钒含量的测定过硫酸铵氧化一硫酸亚铁铵滴定法YB/T5304五氧化二钒
YB/T5328五氧化二钒五氧化二钒含量的测定高锰酸钾氧化一硫酸亚铁铵滴定法3原理
份试料用氢氧化钠分解，在酸性介质中用硫酸亚铁铵标准溶液滴定，测定五价钒含量；另一份试料按YB/T5328（或YB/T4218)测定全钒含量。根据试料中全钒和五价钒的测定结果计算得出四氧化二钒含量。
4试剂和材料
除非另有说明，在分析中仅使用确认为分析纯的试剂和符合GB/T6682规定的三级以上蒸馏水或去离子水或相当纯度的水。
4.1硫酸,1+1。
4.2磷酸,1十1。
4.3氢氧化钠溶液，60g/L。
称取60g氢氧化钠溶于蒸馏水中并稀释至1L。4.4氢氧化钠溶液，10g/L。
称取10g氢氧化钠溶于蒸馏水中并稀释至1L。4.5硫酸亚铁铵标准滴定溶液，C(NHg>zFe(SO,>26Hz)约0.045mol/L。按照YB/T5328（或YB/T4218)规定配制和标定硫酸亚铁铵标准滴定溶液。4.6N-苯代邻氨基苯甲酸溶液，2g/L。称取0.2gN-苯代邻氨基苯甲酸溶于100mL微热的碳酸钠(2g/L)溶液中，混匀。5仪器
分析中使用通常的实验室仪器。YB/T4248—2011
6试样
按照YB/T5304的规定采取和制备。试样预先于105℃～110℃烘2h并在干燥器中冷却至室温。7分析步骤
7.1试料
称取0.200g试样两份，精确至0.0001g。7.2测定次数
对同一试样，应至少独立测定两次。7.3空白试验
随同试料做空白试验。
7.4测定
7.4.1全钒(以V20s计)的测定
取一份试料(7.1)按照YB/T5328(或YB/T4218)规定测定全钒（以V2Os计）的含量wrV。7.4.2五价钒(以V,0s计)的测定
7.4.2.1将另一份试料（7.1)置于500mL锥形瓶中，加人50mL氢氧化钠溶液（4.3），低温加热煮沸并不断摇动，15min后取下冷却，加50mL水，冷却至室温。用定量滤纸过滤（或离心分离），用热氢氧化钠溶液（4.4)洗涤锥形瓶及滤纸各3次～5次，弃去残渣，将滤液和洗液合并。7.4.2.2加入50mL硫酸（4.1)酸化，以水稀释至体积约150mL，加入10mL磷酸（4.2)，加人3滴5滴N-苯代邻氨基苯甲酸溶液(4.6),用硫酸亚铁铵标准滴定溶液(4.5)滴定至溶液由紫红色变成亮绿色即为终点。
7.4.2.3按公式(1)计算五价钒（以V,0计）的含量uvv（质量分数），数值以%表示。wvs = cxV2181.88 ×100.
m×2000
式中：bZxz.net
c-—硫酸亚铁铵标准滴定溶液的浓度，单位为摩尔每升(mol/L)；V-—滴定试液所消耗硫酸亚铁铵标准滴定溶液的体积，单位为毫升(mL）)；V。-滴定随同试料空自所消耗硫酸亚铁铵标准滴定溶液的体积，单位为毫升(mL）)：181.88-——V2O的摩尔质量，单位为克每摩尔（g/mol)；m-—试料量，单位为克（g）。
7.4.2.4同一试样两次测定结果的差值如不大于允许差，则取其算术平均值作为分析结果，否则进行第3次测定。3次测定结果的极差如不大于1.2倍允许差，则取3次测定结果的算术平均值作为分析结果，否则进行第4次测定。4次测定结果的极差如不大于1.3倍允许差，则取4次测定结果的算术平均值作为分析结果；4次测定结果的极差如大于1.3倍允许差，则取4次测定结果的中值作为分析结果。分析结果按GB/T8170的规定修约至与允许差小数相同位数。7.4.2.5允许差
同一试样两次测定结果的差值应不大于0.50%。8结果的计算
按公式(2)计算四氧化二钒的含量wv,o（质量分数），数值以%表示。w0=（ury-uvv）×0.912
式中：
测得的全钒（以V2O计）含量，以质量分数（%)表示；-测得的五价钒（以V2Os计)含量，以质量分数（%)表示；0.912-—VO换算为V2O的系数。
试验报告
试验报告应包括下列内容：
鉴别试料、实验室和分析日期等资料；遵守本标准规定的程度；
分析结果及其表示；
测定中观察到的异常现象
对分析结果可能有影响而本标准未包括的操作，或者任选的操作。YB/T4248—2011
中华人民共和国黑色冶金
行业标准
五氧化二钒
四氧化二钒含量的测定
YB/T4248—2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
差减法
并本880×12301/16印张0.5
字数12千字
2012年3月第一版
2012年3月第一次印刷
统一书号：155024·374
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
