本标准规定了微型固定翼无人机机载气温、空气湿度和气压探测系统的组成和技术要求。 本标准适用于微型固定翼无人机气象要素探测系统的设计和应用。

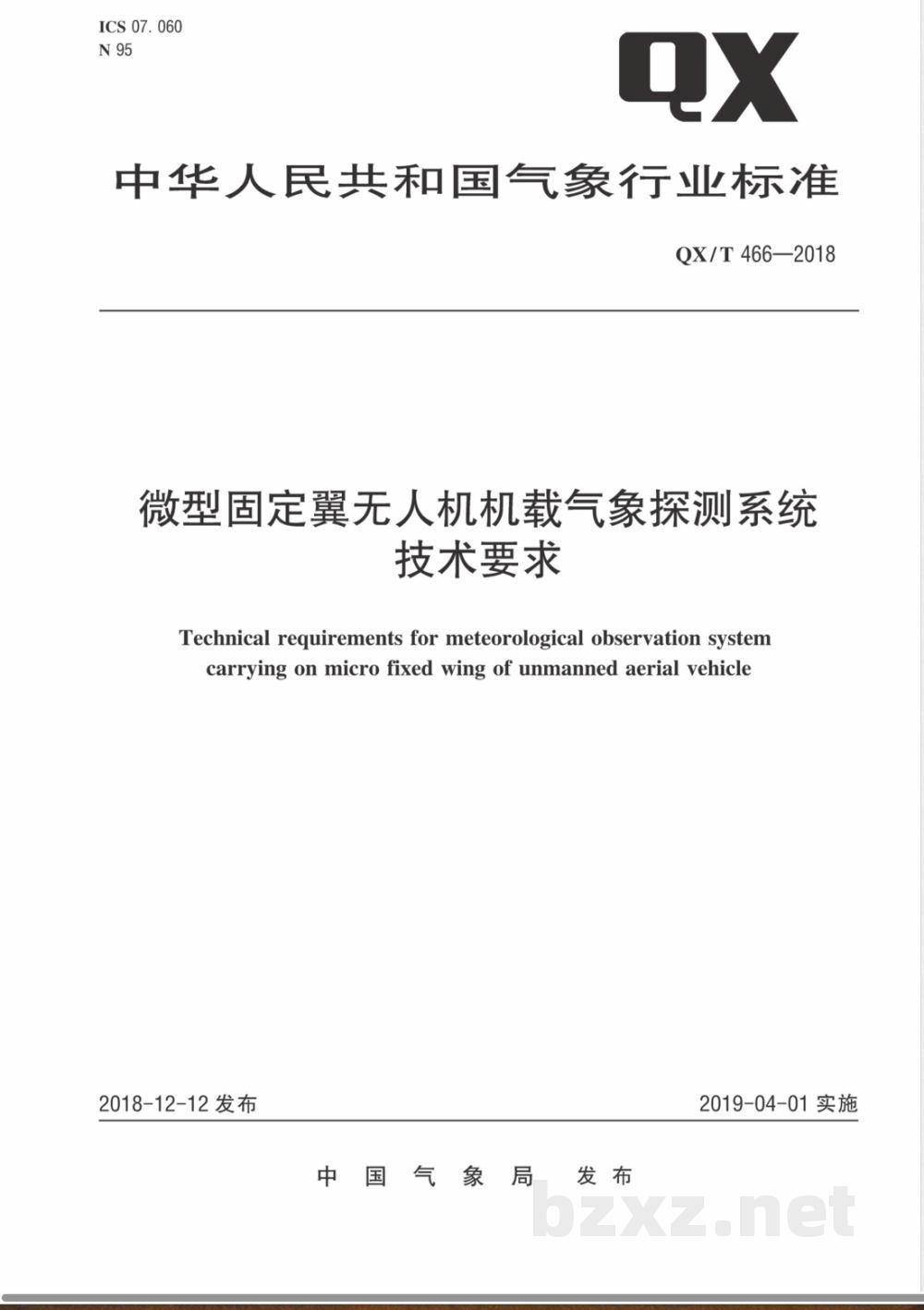

ICS07.060

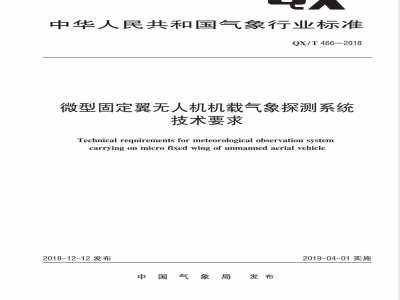

中华人民共和国气象行业标准
QX/T 466—2018
微型固定翼无人机机载气象探测系统技术要求
Technical requirements for meteorological observation systemcarrying on micro fixed wing of unmanned aerial vehicle2018-12-12发布
中国气象局
2019-04-01实施

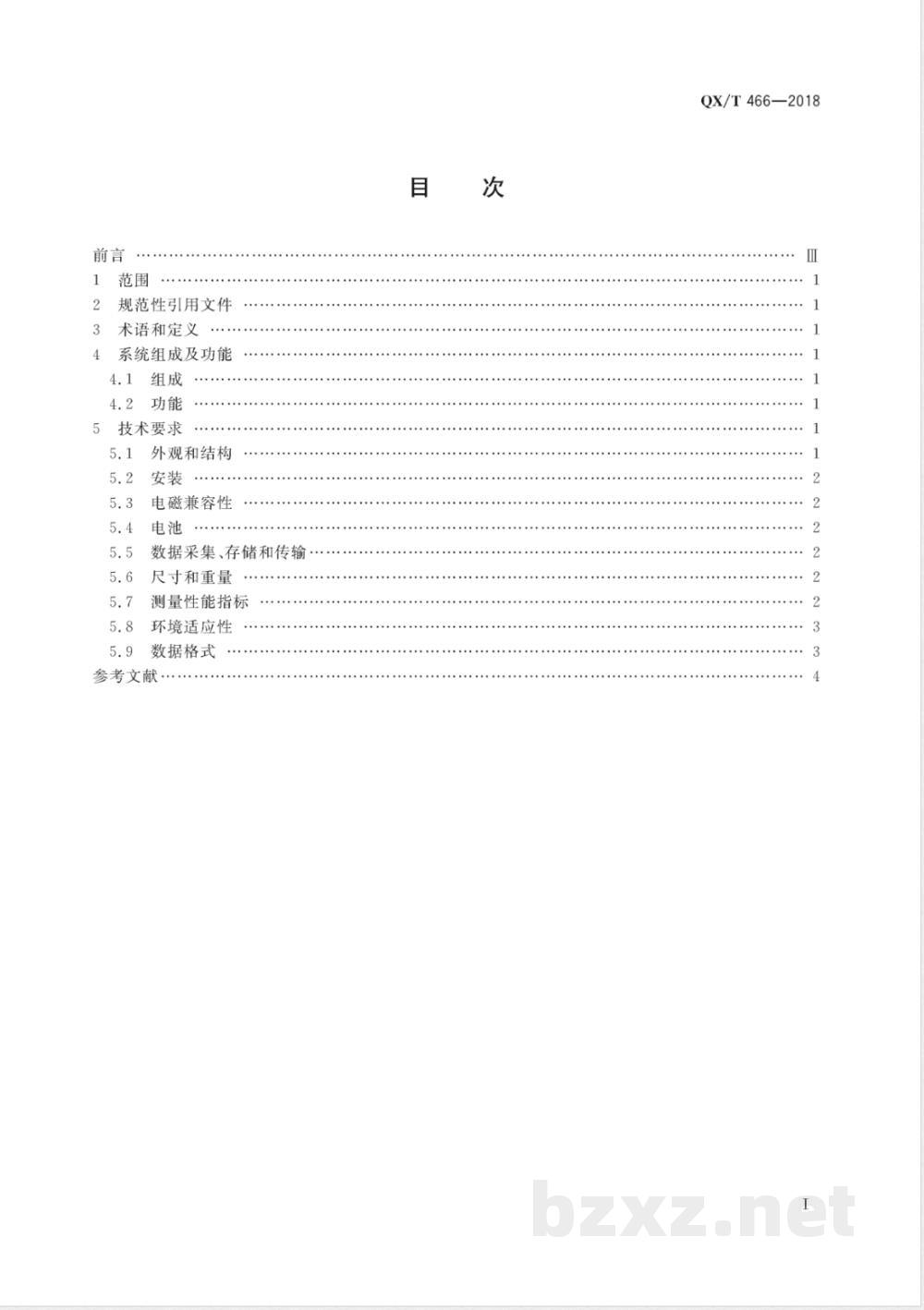

规范性引用文件
术语和定义
系统组成及功能
技术要求
外观和结构
电磁兼容性
数据采集、存储和传输
尺寸和重量
测量性能指标
环境适应性
数据格式
参考文献
QX/T466—2018

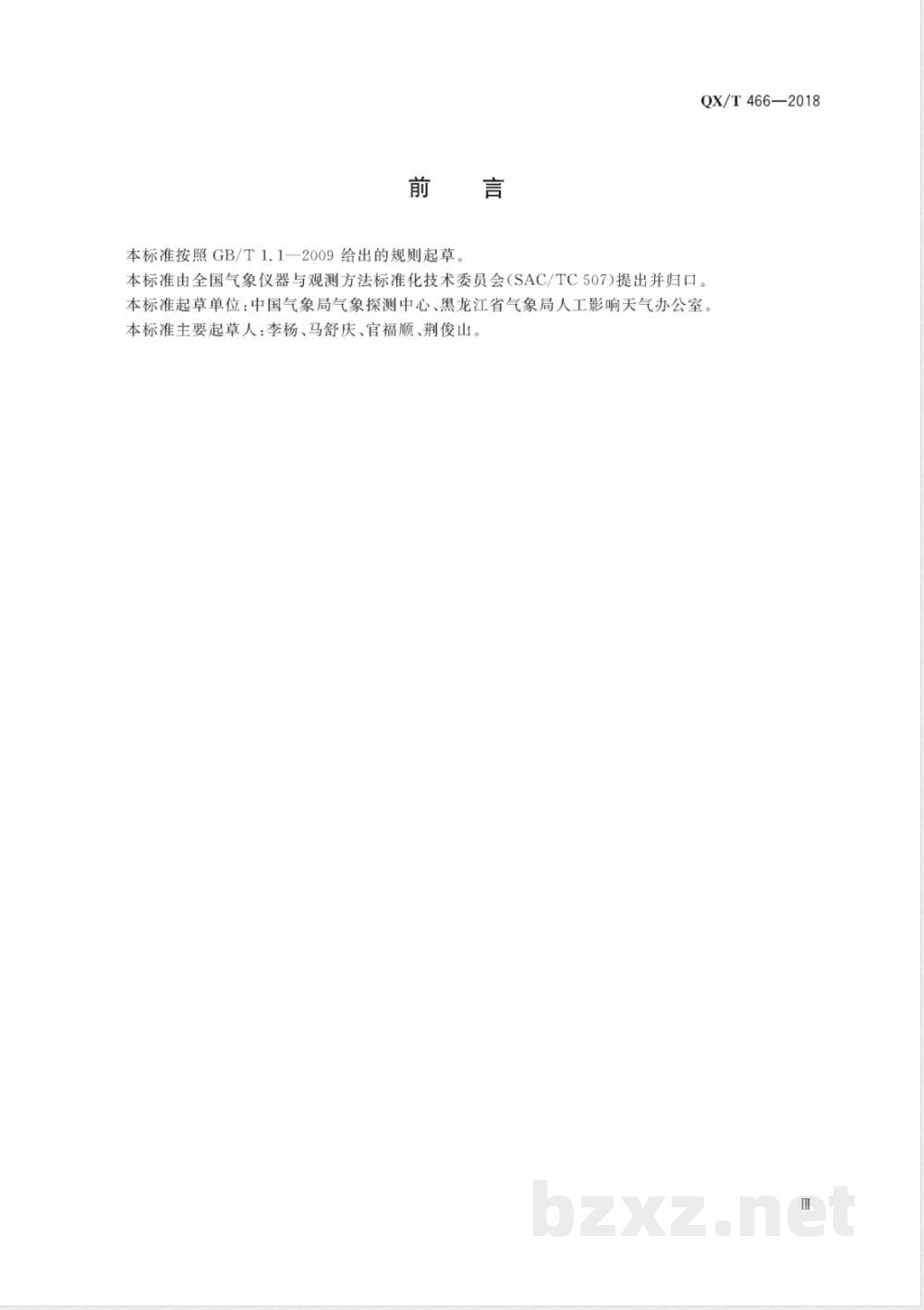

本标准按照GB/T1.1一2009给出的规则起草。QX/T466—2018
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)提出并归口。本标准起草单位：中国气象局气象探测中心、黑龙江省气象局人工影响天气办公室本标准主要起草人：李杨、马舒庆、官福顺、荆俊山。m
1范围
微型固定翼无人机机载气象探测系统技术要求QX/T466—2018
本标准规定了微型固定翼无人机机载气温、空气湿度和气压探测系统的组成和技术要求。本标准适用于微型固定翼无人机气象要素探测系统的设计和应用。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GJB150.18A一2009军用装备实验室环境试验方法第18部分冲击试验GJB1389A一2005系统电磁兼容性要求系统内电磁兼容性QX/T234一2014气象数据归档格式探空3术语和定义
下列术语和定义适用于本文件。3.1
Lmicrofixedwingof unmannedaerial vehicle微型固定翼无人机
能够一次或多次使用，可自行控制或远程导引，可携带有效载荷（小于30kg），起飞重量小于100kg的一种固定翼无人机。
4系统组成及功能
4.1组成
主要由温度、湿度、气压等传感器，数据采集处理、通信、电池等模块，以及无人机定位系统组成。4.2功能
能够实时测量大气温度、湿度和气压等数据，通过数据采集和通信模块，实时将温度、湿度、气压等气象数据传送至地面。
5技术要求
5.1外观和结构
应符合下列要求：
系统结构紧凑，便于安装；
结构件安装牢靠，紧固件无松动，传感器的感应部分与机体无接触；表面清洁、无损伤，涂层或电镀层无脱落或腐蚀性斑点；1
QX/T466—2018
印记、标识等清晰、完整；
电气部分应做防潮、防霉、防寒处理。5.2安装
应符合下列要求：
传感器应安装在无人机机舱内，安装位置应避开气动热、辐射热、气动压力等影响；温度和湿度传感器应安装在能够真实反映大气温度和湿度的防护罩内；气压传感器应尽量避免气流的直接影响。5.3电磁兼容性
应符合GJB1389A一2005中5.3表6的要求5.4电池下载标准就来标准下载网
宜使用9V～15V的锂电池，连续工作时间应大于8h。：数据采集、存储和传输
应符合下列要求：
数据采集频次：1Hz；
数据存储时长：≥24h；
数据传输速率：9600bps或19200bps。5.6
尺寸和重量
5.6.1系统尺寸
长：小于20cm；
宽：小于10cm；
高：小于10cm。
5.6.2系统总重量
总重量小于1000g（除电池外），其中，传感器重量小于100g。5.7测量性能指标
应符合表1规定的性能指标要求。表1
测量要素
相对湿度
测量范围
-60℃~50℃
5%~100%
300hPa～1060hPa
要素测量性能指标
分辨力
最大允许误差
±4%(≤80%）
±8%(>80%)
±1hPa
环境适应性
温度：-60℃～50℃；
相对湿度：90%（35℃）；
气压：300hPa~1060hPa；
振动：10Hz~2000Hz；
冲击：符合GJB150.18A的7.2.1.4的要求。9数据格式
符合QX/T234—2014中的数据格式要求QX/T 466—2018
QX/T466—2018
参考文献
QX/T36—2005
GTS1型数字探空仪
（性能参数
中国气象局.常规高空气象观测业务规范[M].北京：气象出版社，2010[2]
World Meteorological Organization. Guide to Meteorological Instruments and Methods ofObservation：WMoNo.8[z],2o144
