YB/T 034-2015
基本信息
标准号： YB/T 034-2015
中文名称：铁合金用焦炭
标准类别：其他行业标准
英文名称：Coke for ferroalloy
标准状态：现行
发布日期：2015-07-14
实施日期：2016-01-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：石油及相关技术>>燃料>>75.160.10固体燃料
中标分类号：冶金>>冶金原料与辅助材料>>H32焦炭
关联标准
替代情况：替代YB/T 034-1992
出版信息
出版社：冶金工业出版社
标准价格：15.0
出版日期：2016-01-01
相关单位信息
起草人：董得汉、杨小华、权柄盛、张国为、张甲福、郭军、闫青林、孟庆波、李念慈、徐秀丽
起草单位：青海百通高纯材料开发有限公司、中钢集团鞍山热能研究院有限公司、冶金工业信息标准研究院
归口单位：全国钢标准化技术委员会（SAC/TC 183）
提出单位：中国钢铁工业协会
发布部门：中华人民共和国工业和信息化部
主管部门：全国钢标准化技术委员会（SAC/TC 183）
标准简介
本标准规定了铁合金用焦炭的术语和定义、分类与牌号、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书等。
本标准适用于煤高温、中低温干馏所得的铁合金用焦炭，金属硅、电石等其他行业用焦炭可参照使用。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替YB/T 034-1992《铁合金用焦炭》，与YB/T 034-1992相比主要技术内容变化如下：
——增加了英文名称；
——增加了术语；
——增加了低温焦及相关技术要求；
——修改了高温焦相关技术要求。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会（SAC/TC 183）归口。
本标准起草单位：青海百通高纯材料开发有限公司、中钢集团鞍山热能研究院有限公司、冶金工业信息标准研究院。
本标准主要起草人：董得汉、杨小华、权柄盛、张国为、张甲福、郭军、闫青林、孟庆波、李念慈、徐秀丽。
本标准所代替标准的历次版本发布情况为：
——YB/T 034-1992。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1574 煤灰成分分析方法
GB/T 1997 焦炭试样的采取和制备
GB/T 2001 焦炭工业分析测定方法
GB/T 2286 焦炭全硫含量的测定方法
GB/T 13247 铁合金产品粒度的取样和检测方法
GB/T 24521 焦炭电阻率测定方法
YB/T 5142 冶金矿产品包装、标志、运输、贮存和质量证明书
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替YB/T 034-1992《铁合金用焦炭》，与YB/T 034-1992相比主要技术内容变化如下：
——增加了英文名称；
——增加了术语；
——增加了低温焦及相关技术要求；
——修改了高温焦相关技术要求。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会（SAC/TC 183）归口。
本标准起草单位：青海百通高纯材料开发有限公司、中钢集团鞍山热能研究院有限公司、冶金工业信息标准研究院。
本标准主要起草人：董得汉、杨小华、权柄盛、张国为、张甲福、郭军、闫青林、孟庆波、李念慈、徐秀丽。
本标准所代替标准的历次版本发布情况为：
——YB/T 034-1992。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1574 煤灰成分分析方法
GB/T 1997 焦炭试样的采取和制备
GB/T 2001 焦炭工业分析测定方法
GB/T 2286 焦炭全硫含量的测定方法
GB/T 13247 铁合金产品粒度的取样和检测方法
GB/T 24521 焦炭电阻率测定方法
YB/T 5142 冶金矿产品包装、标志、运输、贮存和质量证明书
标准图片预览
标准内容

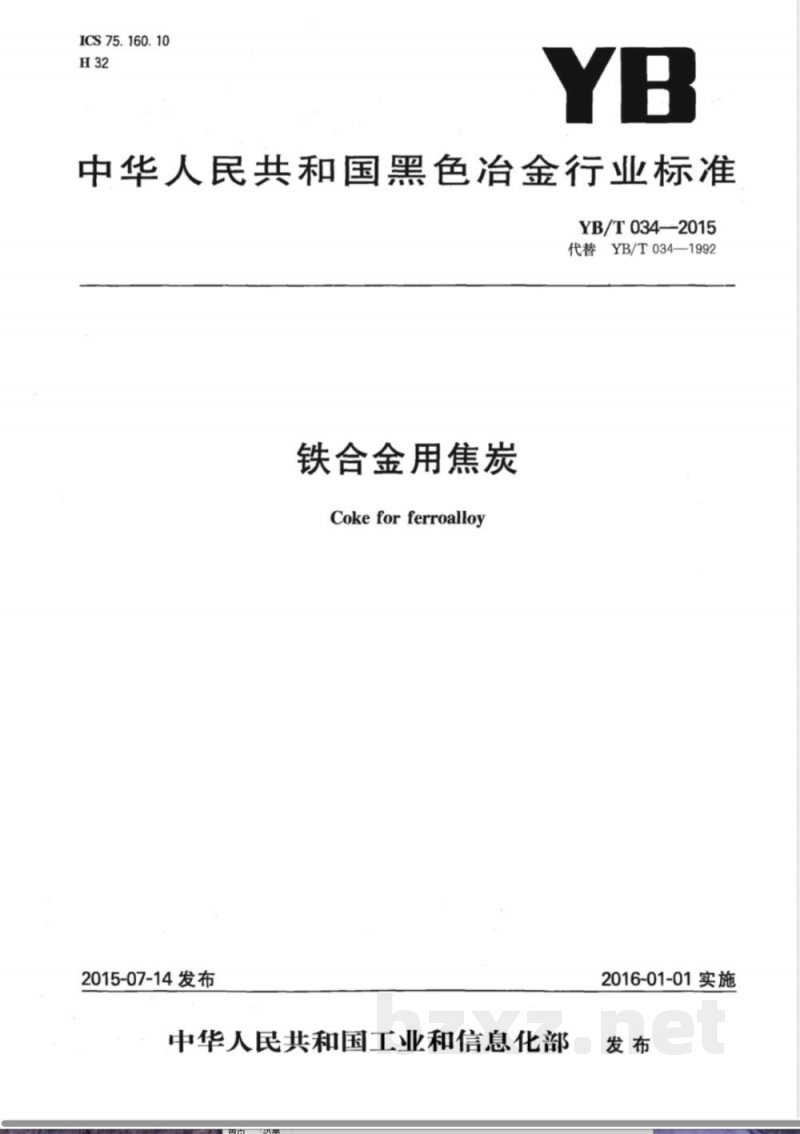

ICS75.160.10
中华人民共和国黑色冶金行业标准YB/T034—2015
代替YB/T034—1992
铁合金用焦炭
Cokeforferroalloy
2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施

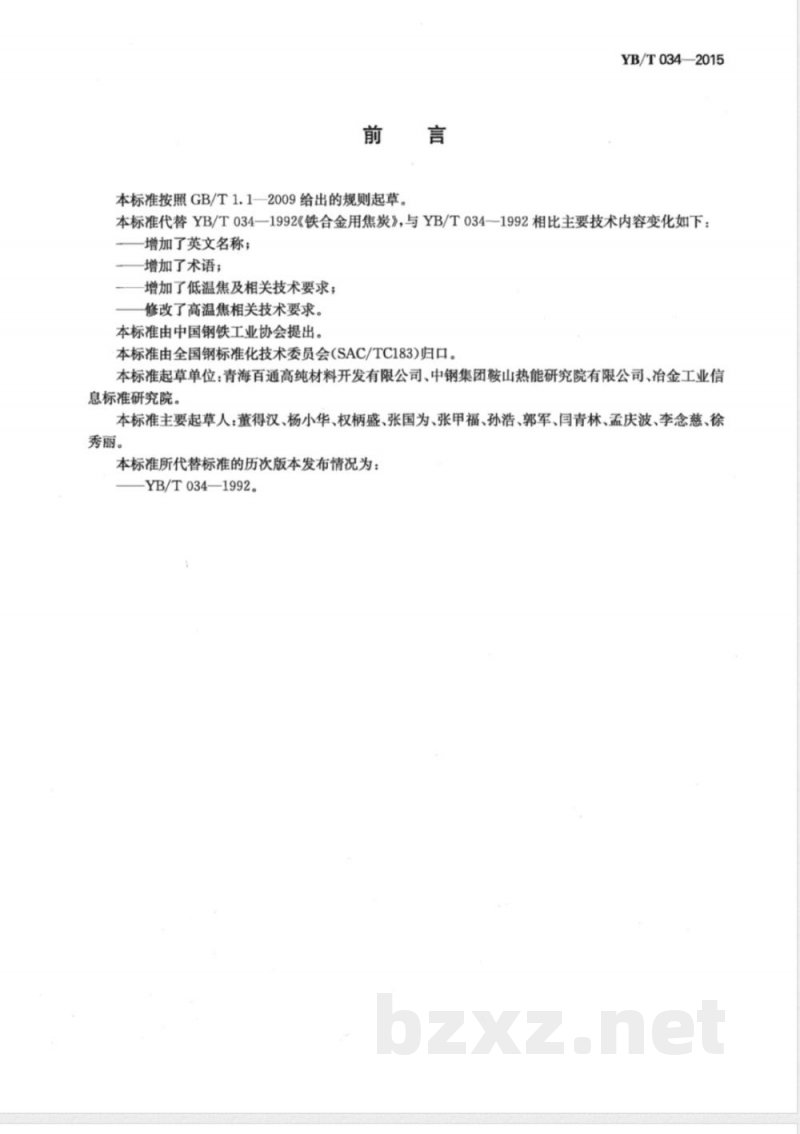

本标准按照GB/T1.1-2009给出的规则起草。YB/T034—2015
本标准代替YB/T034—1992《铁合金用焦炭》，与YB/T034—1992相比主要技术内容变化如下：增加了英文名称；
增加了术语；
增加了低温焦及相关技术要求；修改了高温焦相关技术要求。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：青海百通高纯材料开发有限公司、中钢集团鞍山热能研究院有限公司、冶金工业信息标准研究院。
本标准主要起草人：董得汉、杨小华、权柄盛、张国为、张甲福、孙浩、郭军、闫青林、孟庆波、李念慈、徐秀丽。
本标准所代替标准的历次版本发布情况为：YB/T034—1992。

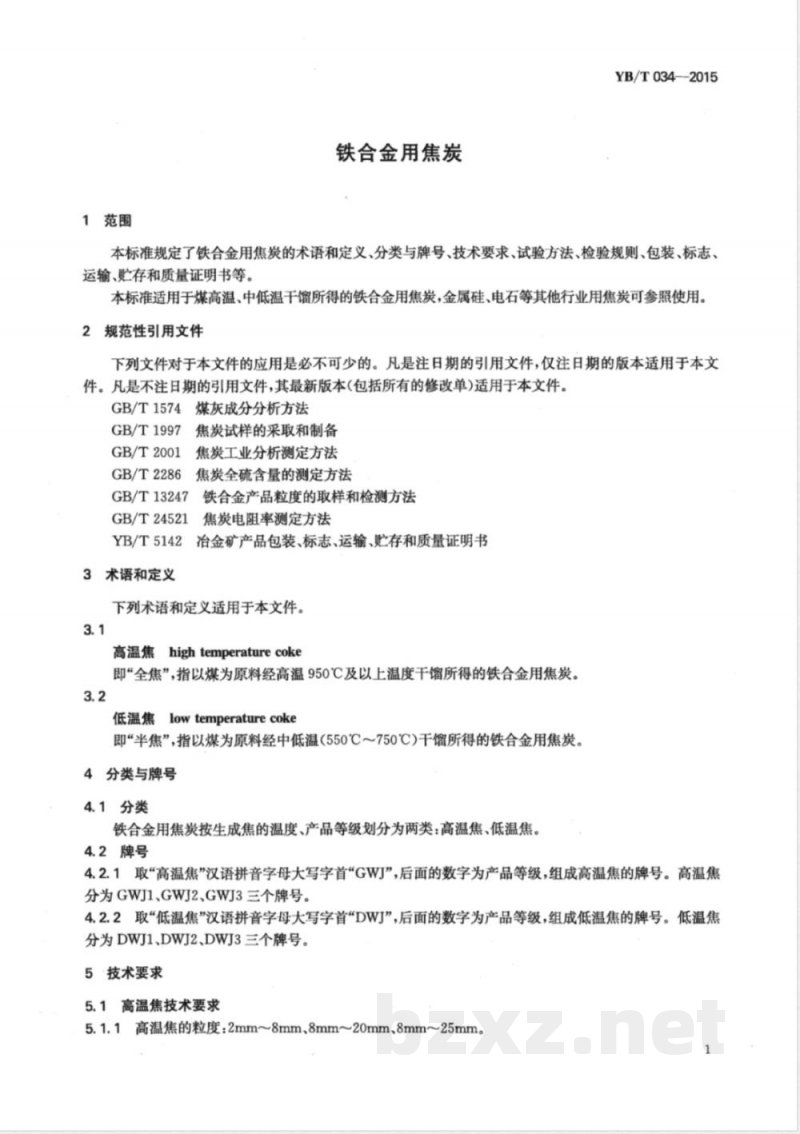

1范围
铁合金用焦炭
YB/T034—2015
本标准规定了铁合金用焦炭的术语和定义、分类与牌号、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书等。
本标准适用于煤高温、中低温干馏所得的铁合金用焦炭，金属硅、电石等其他行业用焦炭可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。煤灰成分分析方法
GB/T1574
GB/T1997
GB/T2001
GB/T2286
GB/T13247
GB/T24521
YB/T5142
3术语和定义
焦炭试样的采取和制备
焦炭工业分析测定方法
焦炭全硫含量的测定方法
铁合金产品粒度的取样和检测方法焦炭电阻率测定方法
冶金矿产品包装、标志、运输、贮存和质量证明书下列术语和定义适用于本文件。3.1
高温焦hightemperaturecoke
即“全焦”，指以煤为原料经高温950℃及以上温度干馏所得的铁合金用焦炭。3.2
低温焦lowtemperaturecoke
即“半焦”，指以煤为原料经中低温（550℃750℃)干馏所得的铁合金用焦炭。4分类与牌号
4.1分类
铁合金用焦炭按生成焦的温度、产品等级划分为两类：高温焦、低温焦。4.2牌号
4.2.1取“高温焦”汉语拼音字母大写字首“GWJ”，后面的数字为产品等级，组成高温焦的牌号。高温焦分为GWJ1、GWJ2、GWJ3三个牌号。4.2.2取“低温焦”汉语拼音字母大写字首“DWJ”，后面的数字为产品等级，组成低温焦的牌号。低温焦分为DWJ1、DWJ2、DWJ3三个牌号。5技术要求
5.1高温焦技术要求
5.1.1高温焦的粒度：2mm~8mm、8mm~20mm、8mm~25mm。YB/T034—2015

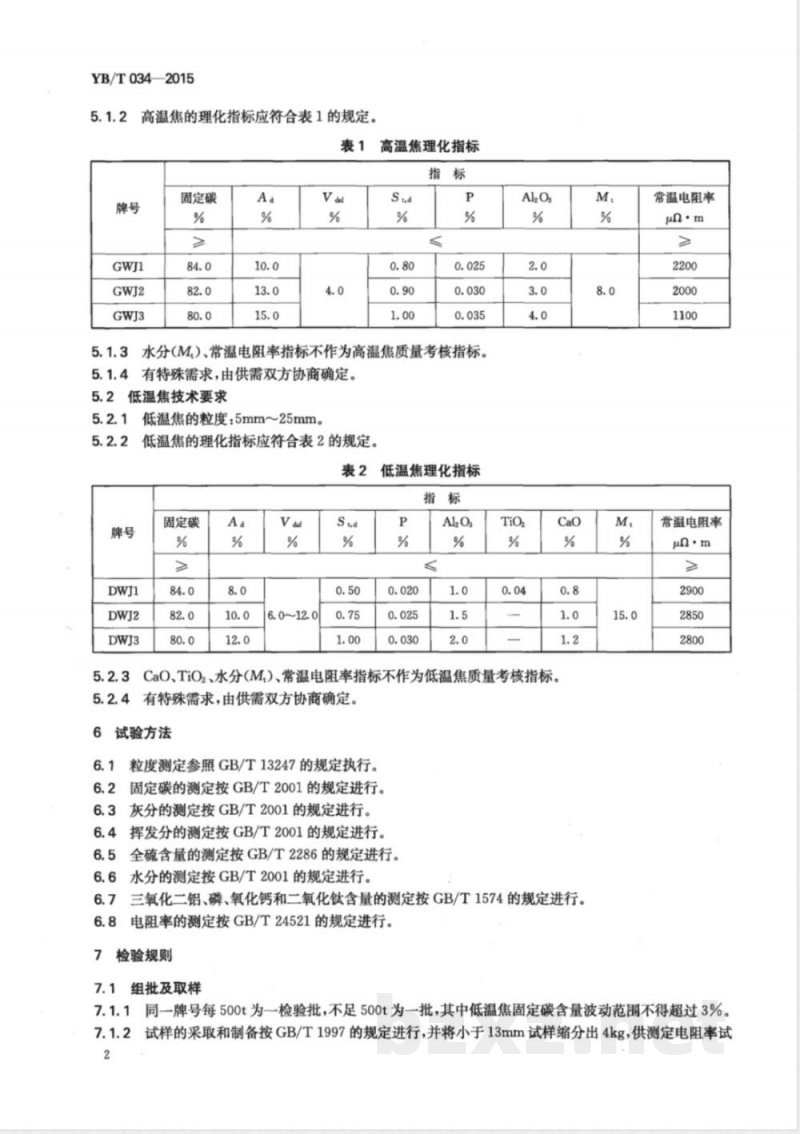

高温焦的理化指标应符合表1的规定表1高温焦理化指标
固定碳
5.1.3水分(M.)、常温电阻率指标不作为高温焦质量考核指标。5.1.4有特殊需求，由供需双方协商确定。5.2低温焦技术要求
低温焦的粒度：5mm~25mm。
低温焦的理化指标应符合表2的规定。5.2.2
低温焦理化指标
固定碳
CaO、TiO2、水分（M)、常温电阻率指标不作为低温焦质量考核指标。5.2.4有特殊需求，由供需双方协商确定。6试验方法
6.1粒度测定参照GB/T13247的规定执行。6.2固定碳的测定按GB/T2001的规定进行6.3灰分的测定按GB/T2001的规定进行。6.4挥发分的测定按GB/T2001的规定进行。6.5全硫含量的测定按GB/T2286的规定进行。6.6水分的测定按GB/T2001的规定进行。6.7三氧化二铝、磷、氧化钙和二氧化钛含量的测定按GB/T1574的规定进行。电阻率的测定按GB/T24521的规定进行。6.8
7检验规则
7.1组批及取样Www.bzxZ.net
常温电阻率
常温电阻率
μo·m
7.1.1同一牌号每500t为一检验批，不足500t为一批，其中低温焦固定碳含量波动范围不得超过3%。7.1.2试样的采取和制备按GB/T1997的规定进行，并将小于13mm试样缩分出4kg，供测定电阻率试2

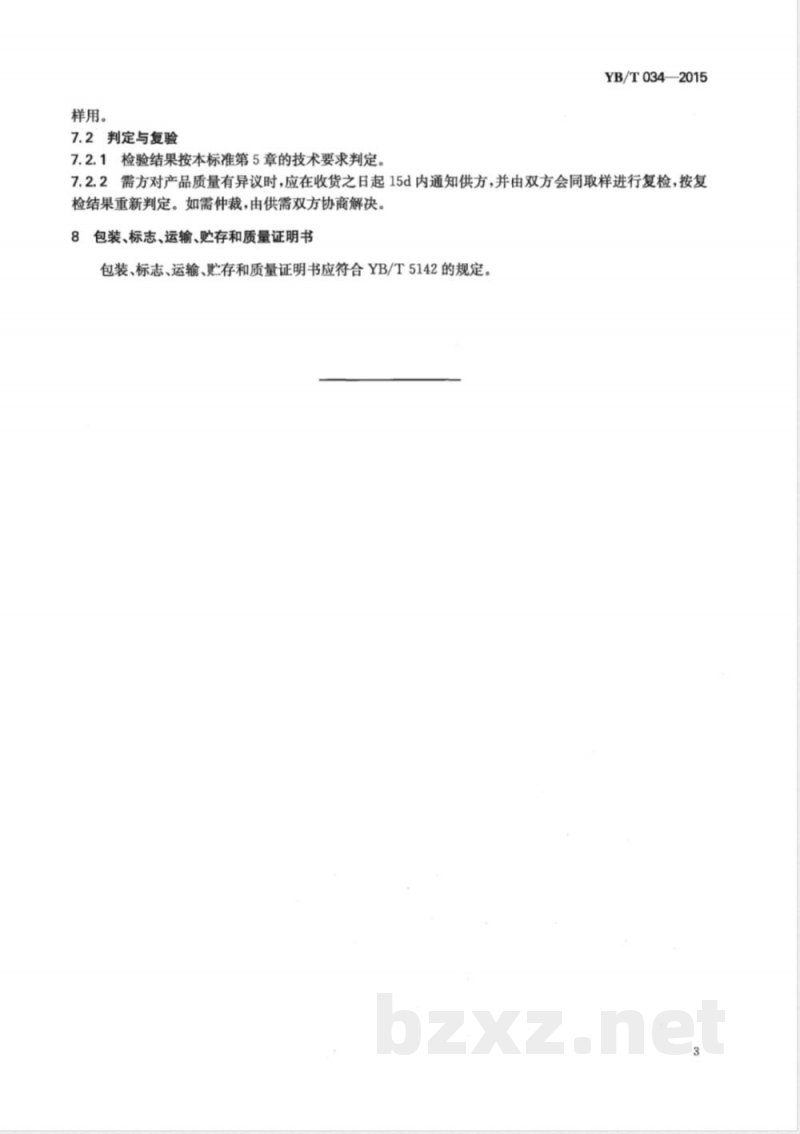

样用。
7.2判定与复验
7.2.1检验结果按本标准第5章的技术要求判定。YB/T034—2015
7.2.2需方对产品质量有异议时，应在收货之日起15d内通知供方，并由双方会同取样进行复检，按复检结果重新判定。如需仲裁，由供需双方协商解决。8
包装、标志、运输、贮存和质量证明书包装、标志、运输、贮存和质量证明书应符合YB/T5142的规定。3
155024-0766
407660
中华人民共和国黑色冶金
行业标准
铁合金用焦炭
YB/T034--2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
）1/16印张0.5字数12千字
开本880×1230
2015年11月第一版
2015年11月第一次印刷
统一书号：155024·0766
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国黑色冶金行业标准YB/T034—2015
代替YB/T034—1992
铁合金用焦炭
Cokeforferroalloy
2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施
本标准按照GB/T1.1-2009给出的规则起草。YB/T034—2015
本标准代替YB/T034—1992《铁合金用焦炭》，与YB/T034—1992相比主要技术内容变化如下：增加了英文名称；
增加了术语；
增加了低温焦及相关技术要求；修改了高温焦相关技术要求。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：青海百通高纯材料开发有限公司、中钢集团鞍山热能研究院有限公司、冶金工业信息标准研究院。
本标准主要起草人：董得汉、杨小华、权柄盛、张国为、张甲福、孙浩、郭军、闫青林、孟庆波、李念慈、徐秀丽。
本标准所代替标准的历次版本发布情况为：YB/T034—1992。
1范围
铁合金用焦炭
YB/T034—2015
本标准规定了铁合金用焦炭的术语和定义、分类与牌号、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书等。
本标准适用于煤高温、中低温干馏所得的铁合金用焦炭，金属硅、电石等其他行业用焦炭可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。煤灰成分分析方法
GB/T1574
GB/T1997
GB/T2001
GB/T2286
GB/T13247
GB/T24521
YB/T5142
3术语和定义
焦炭试样的采取和制备
焦炭工业分析测定方法
焦炭全硫含量的测定方法
铁合金产品粒度的取样和检测方法焦炭电阻率测定方法
冶金矿产品包装、标志、运输、贮存和质量证明书下列术语和定义适用于本文件。3.1
高温焦hightemperaturecoke
即“全焦”，指以煤为原料经高温950℃及以上温度干馏所得的铁合金用焦炭。3.2
低温焦lowtemperaturecoke
即“半焦”，指以煤为原料经中低温（550℃750℃)干馏所得的铁合金用焦炭。4分类与牌号
4.1分类
铁合金用焦炭按生成焦的温度、产品等级划分为两类：高温焦、低温焦。4.2牌号
4.2.1取“高温焦”汉语拼音字母大写字首“GWJ”，后面的数字为产品等级，组成高温焦的牌号。高温焦分为GWJ1、GWJ2、GWJ3三个牌号。4.2.2取“低温焦”汉语拼音字母大写字首“DWJ”，后面的数字为产品等级，组成低温焦的牌号。低温焦分为DWJ1、DWJ2、DWJ3三个牌号。5技术要求
5.1高温焦技术要求
5.1.1高温焦的粒度：2mm~8mm、8mm~20mm、8mm~25mm。YB/T034—2015
高温焦的理化指标应符合表1的规定表1高温焦理化指标
固定碳
5.1.3水分(M.)、常温电阻率指标不作为高温焦质量考核指标。5.1.4有特殊需求，由供需双方协商确定。5.2低温焦技术要求
低温焦的粒度：5mm~25mm。
低温焦的理化指标应符合表2的规定。5.2.2
低温焦理化指标
固定碳
CaO、TiO2、水分（M)、常温电阻率指标不作为低温焦质量考核指标。5.2.4有特殊需求，由供需双方协商确定。6试验方法
6.1粒度测定参照GB/T13247的规定执行。6.2固定碳的测定按GB/T2001的规定进行6.3灰分的测定按GB/T2001的规定进行。6.4挥发分的测定按GB/T2001的规定进行。6.5全硫含量的测定按GB/T2286的规定进行。6.6水分的测定按GB/T2001的规定进行。6.7三氧化二铝、磷、氧化钙和二氧化钛含量的测定按GB/T1574的规定进行。电阻率的测定按GB/T24521的规定进行。6.8
7检验规则
7.1组批及取样Www.bzxZ.net
常温电阻率
常温电阻率
μo·m
7.1.1同一牌号每500t为一检验批，不足500t为一批，其中低温焦固定碳含量波动范围不得超过3%。7.1.2试样的采取和制备按GB/T1997的规定进行，并将小于13mm试样缩分出4kg，供测定电阻率试2
样用。
7.2判定与复验
7.2.1检验结果按本标准第5章的技术要求判定。YB/T034—2015
7.2.2需方对产品质量有异议时，应在收货之日起15d内通知供方，并由双方会同取样进行复检，按复检结果重新判定。如需仲裁，由供需双方协商解决。8
包装、标志、运输、贮存和质量证明书包装、标志、运输、贮存和质量证明书应符合YB/T5142的规定。3
155024-0766
407660
中华人民共和国黑色冶金
行业标准
铁合金用焦炭
YB/T034--2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
）1/16印张0.5字数12千字
开本880×1230
2015年11月第一版
2015年11月第一次印刷
统一书号：155024·0766
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
