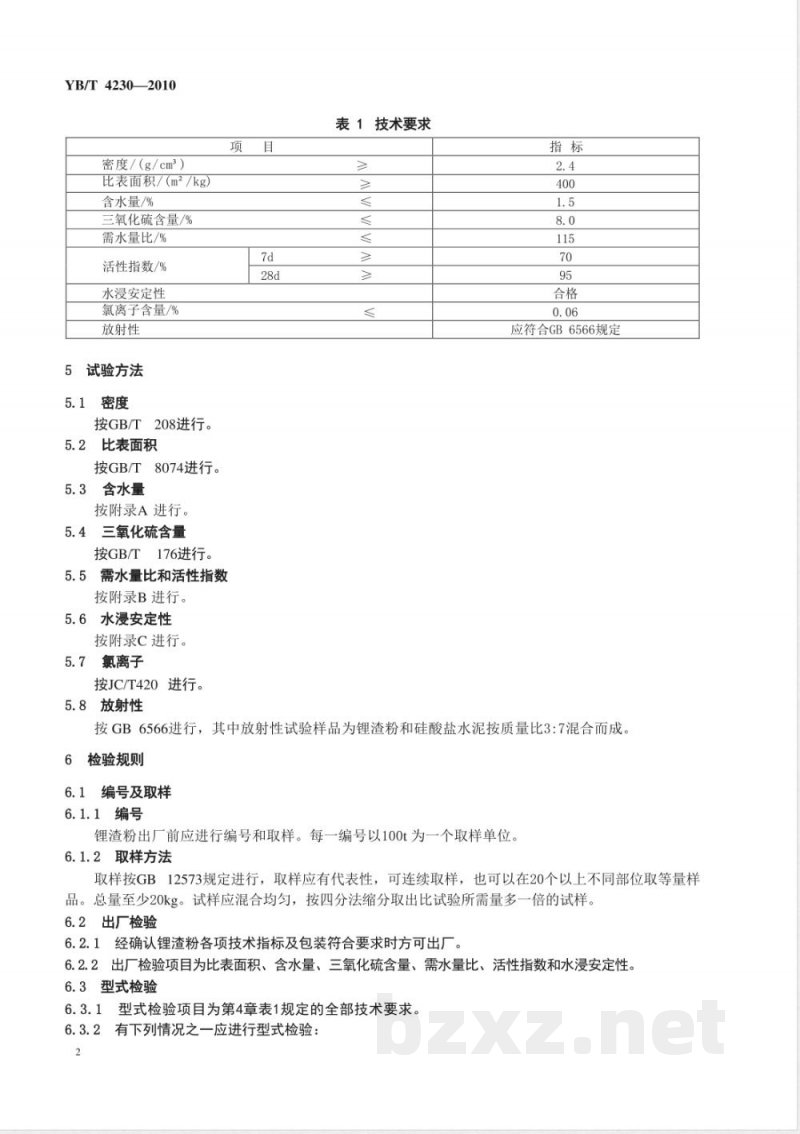

YB/T 4230—2010 用于水泥和混凝土中的锂渣粉 前言 本标准的附录A、附录B和附录C为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、四川格林瑞桑再生资源利用有限公司。 本标准主要起草人：张亮亮、朱桂林、卢忠飞、阎冬、曾益伟、闫文、夏春。 1 范围 本标准规定了用于水泥和混凝土中的锂渣粉的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准适用于水泥和混凝土中的锂渣粉。 注：在水泥和混凝土中使用锂渣粉时，应控制胶凝材料中的三氧化二硫含量不大于4.0%。 2 规范性引用文件 GB 175 通用硅酸盐水泥 GB/T 176 水泥化学分析方法 GB/T 208 水泥密度测定方法 GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 2419 水泥胶砂流动度测定方法 GB 6566 建筑材料放射性核素限量 GB/T 8074 水泥比表面积测定方法（勃氏法） GB/T 8170 数值修约规则与极限数值的表示和判定 GB 9774 水泥包装袋 GB 12573 水泥取样方法 GB/T 17671 水泥胶砂强度检验方法（ISO法） JC/T 420 水泥原材料中氯的化学分析方法 3 术语和定义 3.1 锂渣粉 ground lithium slag 锂辉石矿石提锂后产生的渣，经干燥、粉磨达到一定细度的，以无定形二氧化硅和三氧化二铝为主要成分的粉体材料。 3.2 活性指数 activity index 分别测定受检样品与比对样品的抗压强度，两者同龄期抗压强度之比，以百分数表示。 4 技术要求 锂渣粉技术指标应符合表1规定，包括密度、比表面积、含水量、三氧化硫含量、需水量比、活性指数、水浸安定性、氯离子含量及放射性要求。 5 试验方法 5.1 密度：按GB/T 208进行。 5.2 比表面积：按GB/T 8074进行。 5.3 含水量：按附录A进行。 5.4 三氧化硫含量：按GB/T 176进行。 5.5 需水量比和活性指数：按附录B进行。 5.6 水浸安定性：按附录C进行。 5.7 氯离子：按JC/T 420进行。 5.8 放射性：按GB 6566进行，试样为锂渣粉与硅酸盐水泥按3:7质量比混合物。 6 检验规则 6.1 编号及取样 锂渣粉出厂前应编号取样，每100t为一个取样单位。 取样按GB 12573进行，总量不少于20kg，混合均匀后采用四分法缩分。 6.2 出厂检验 经检验合格且包装符合要求方可出厂。 检验项目包括比表面积、含水量、三氧化硫含量、需水量比、活性指数及水浸安定性。 6.3 型式检验 型式检验项目为全部技术要求，在原料工艺变化、停产恢复或定期检验时进行。 6.4 判定规则 所有规定指标均符合要求为合格品；如有不合格项需加倍取样复检，以复检结果为准。
