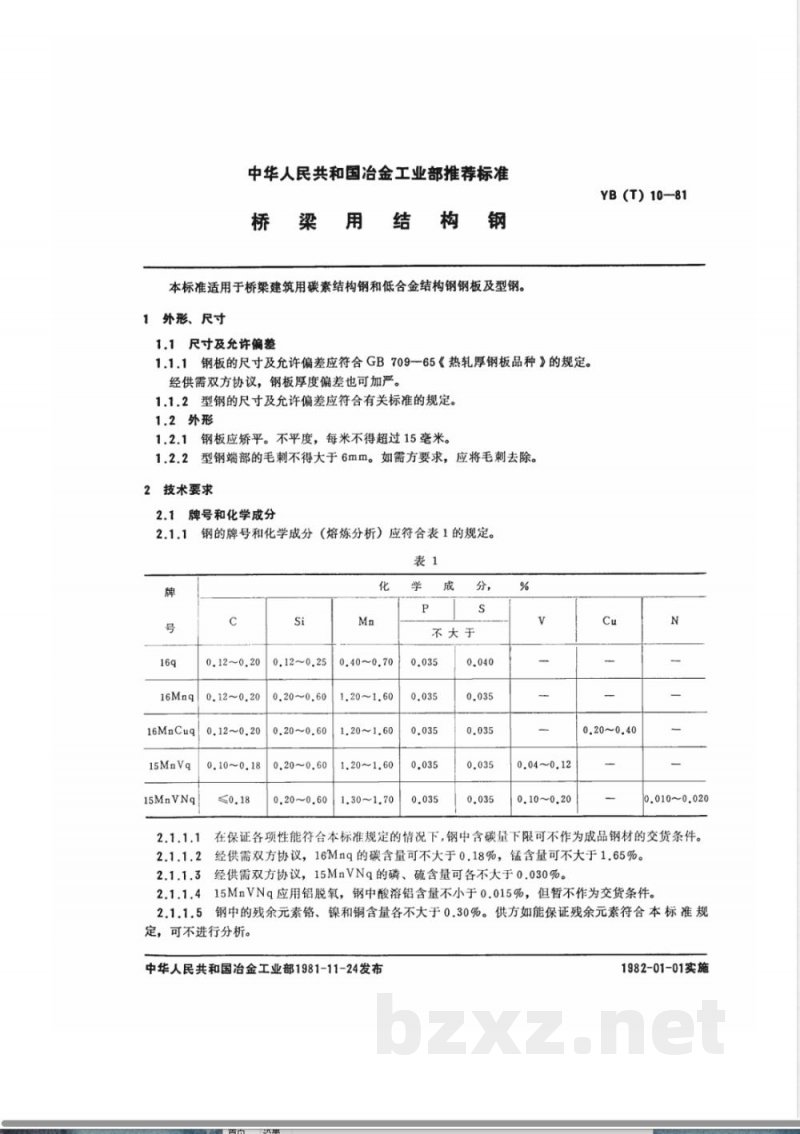

中华人民共和国冶金工业部推荐标准 桥梁结构钢 本标准适用于桥梁建筑用碳素结构钢和低合金结构钢钢板及型钢。 1 外形、尺寸 1.1 尺寸及允许偏差 1.1.1 钢板的尺寸及允许偏差应符合 GB 709—65《热轧厚钢板品种》的规定。经供需双方协议，钢板厚度偏差也可加严。 1.1.2 型钢的尺寸及允许偏差应符合有关标准的规定。 1.2 外形 1.2.1 钢板应矫平，不平度每米不得超过15毫米。 1.2.2 型钢端部毛刺不得大于6mm。如需方要求，应将毛刺去除。 2 技术要求 2.1 牌号和化学成分 钢的牌号和化学成分（熔炼分析）应符合表1规定。 表1（化学成分，质量分数%） 牌号：16q、16Mng、16MnCuq、15MnVq、15MnVNq C：0.10～0.20（部分牌号≤0.18） Si：0.12～0.60 Mn：0.40～1.70 P：≤0.035（部分≤0.030） S：≤0.035～0.040 V：0.04～0.12 Cu：0.10～0.40 N：0.010～0.020 2.1.1 在保证各项性能符合本标准规定的情况下，钢中含碳量下限不作为成品钢材交货条件。 经供需双方协议： 16Mnq 的碳含量可不大于0.18%，锰含量可不大于1.65%； 15MnVNq 的磷、硫含量可各不大于0.030%。 2.1.2 15MnVNq 应用铝脱氧，钢中酸溶铝含量不小于0.015%，但暂不作为交货条件。 钢中的残余元素铬、镍和铜含量各不大于0.30%。供方如能保证符合规定，可不进行分析。 成品钢材化学成分允许偏差见表2： C：±0.02%（部分牌号±0.10%） Mn：±0.05%～±0.10% Si：±0.03%～±0.05% V：±0.02%～±0.01% Cu：±0.05% P、S：±0.005% 2.2 交货状态 2.2.1 16q、16Mnq、16MnCuq、15MnVq 以热轧状态交货；15MnVNq 以热处理状态交货。 2.2.2 钢板四边应切齐，经需方同意可不切纵边。 2.3 机械性能和工艺性能 2.3.1 16q及其他牌号钢材机械性能应符合表3、表4规定。 16q性能示例： 屈服点：23 kgf/mm² 抗拉强度：38 kgf/mm² 伸长率：≥26% -20℃冲击值：横向≥3.5 kgf·m/cm²，纵向≥4.0 kgf·m/cm² 180°冷弯试验：d=1.5g 2.3.1.1 根据需方要求，16q可进行-40℃冲击试验，其指标由双方协议确定。 2.3.1.2 伸长率适用于厚度8～20mm钢板及8～40mm型钢。厚度变化时按标准规定进行修正。
