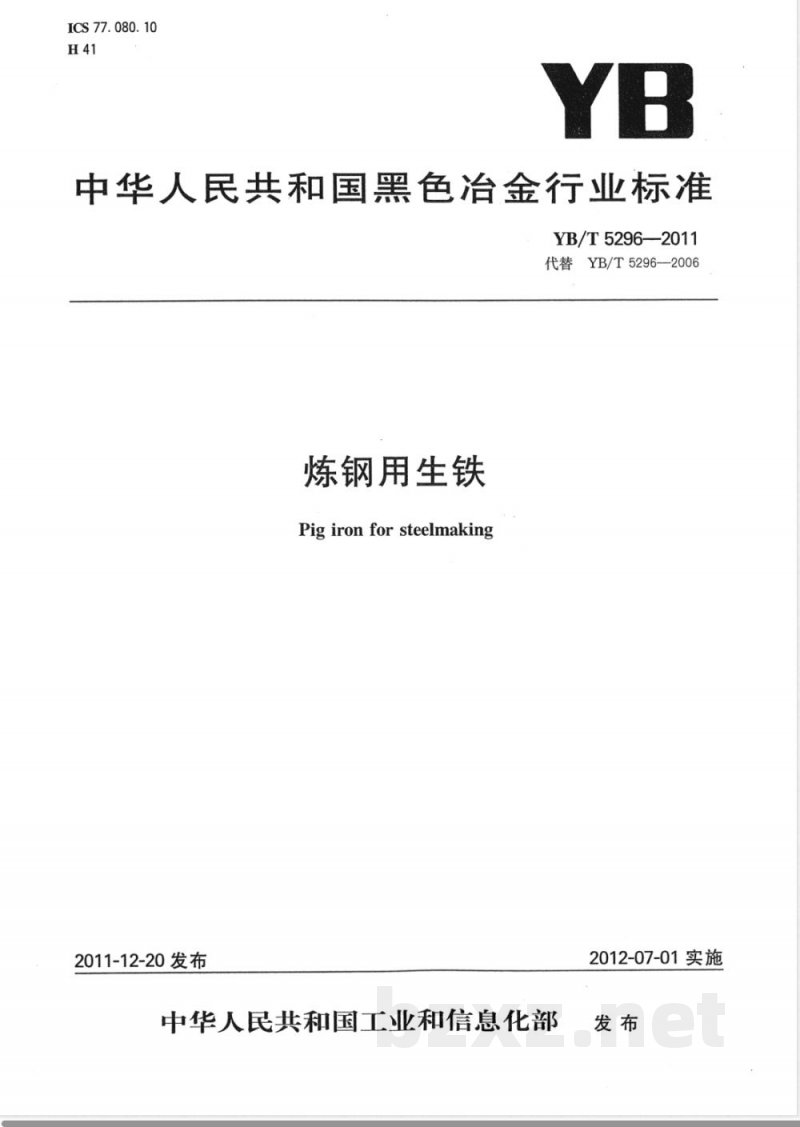

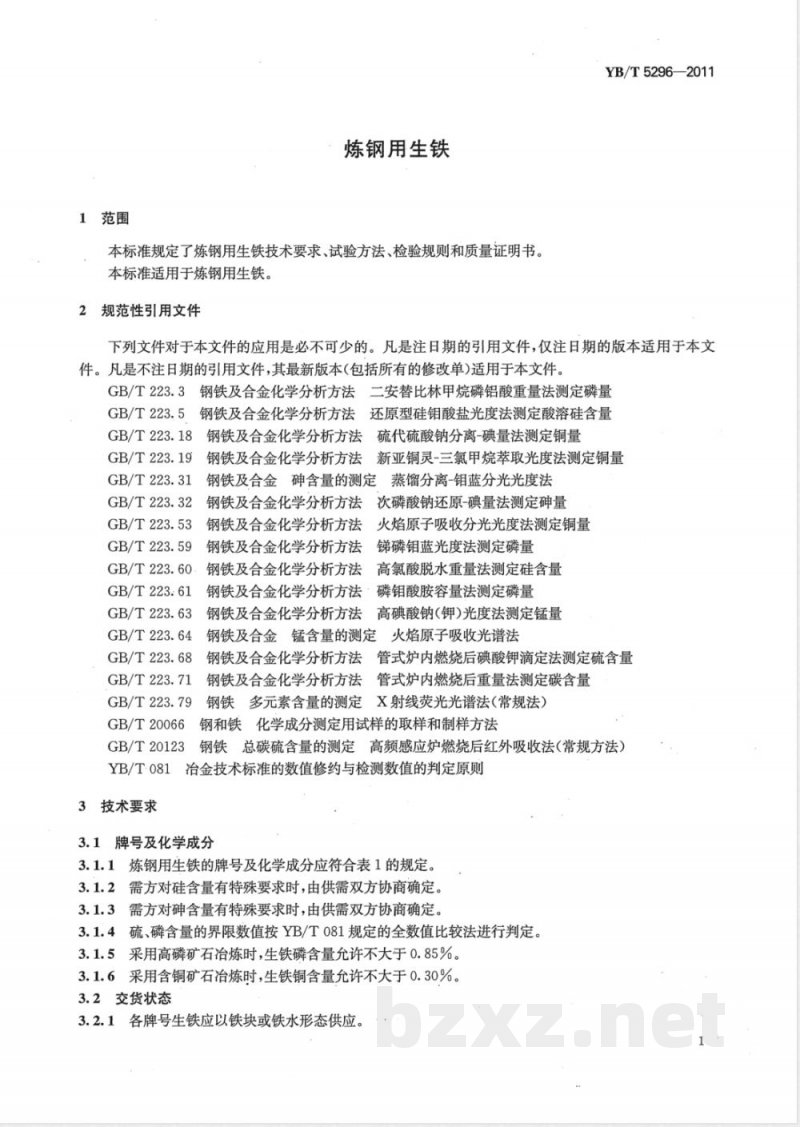

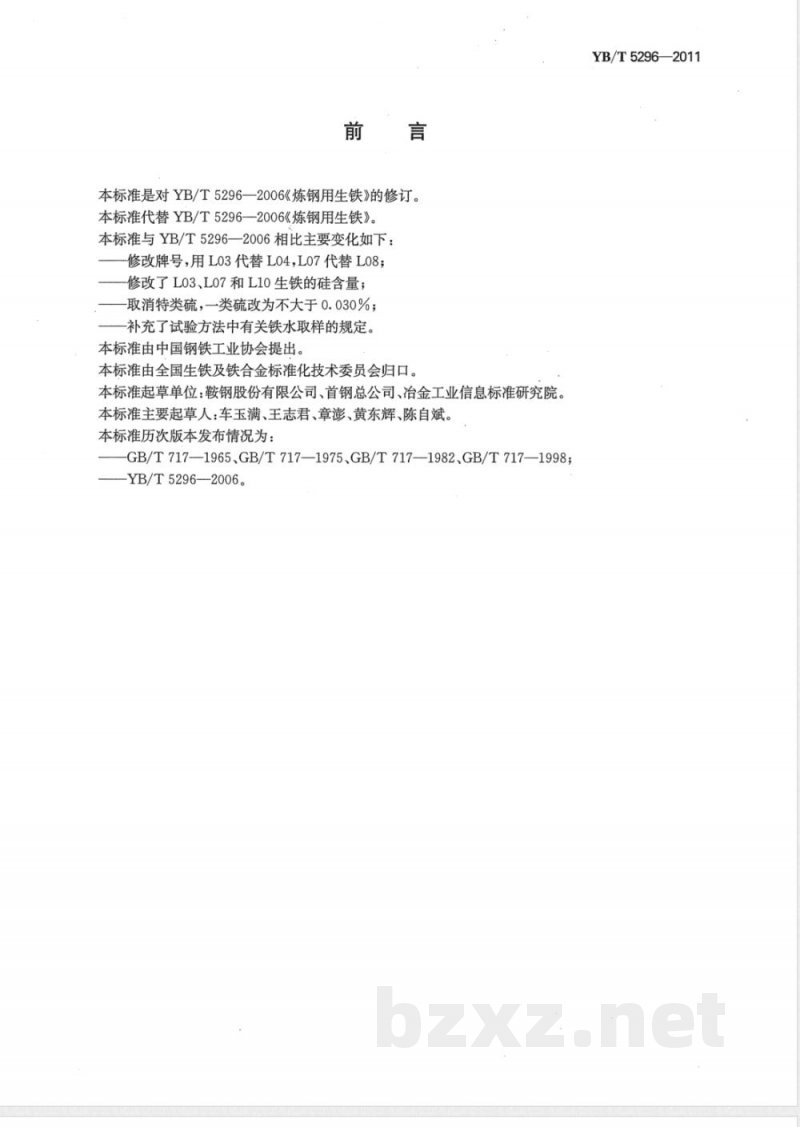

ICS 77.080.10 H41 YB 中华人民共和国黑色冶金行业标准 YB/T5296—2011 代替 YB/T5296—2006 炼钢用生铁 Pig iron for steelmaking 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准是对 YB/T5296—2006《炼钢用生铁》的修订。本标准代替 YB/T5296—2006《炼钢用生铁》。 本标准与 YB/T5296—2006 相比主要变化如下： 修改牌号，用 L03 代替 L04，L07 代替 L08； 修改了 L03、L07 和 L10 生铁的硅含量； 取消特类硫，一类硫改为不大于 0.030%； 补充了试验方法中有关铁水取样的规定。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准起草单位：鞍钢股份有限公司、首钢总公司、冶金工业信息标准研究院。 本标准主要起草人：车玉满、王志君、章澎、黄东辉、陈自斌。 本标准历次版本发布情况： GB/T717—1965、GB/T717—1975、GB/T717—1982、GB/T717—1998、YB/T5296—2006。 1 范围 本标准规定了炼钢用生铁的技术要求、试验方法、检验规则和质量证明书。 本标准适用于炼钢用生铁。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 223.34 钢铁及合金化学分析方法 二安替比林甲烷磷铝酸重量法测定磷量 GB/T 223.54 钢铁及合金化学分析方法 还原型硅钼酸盐光度法测定酸溶硅含量 GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.31 钢铁及合金砷含量的测定 蒸馏分离-钼蓝分光光度法 GB/T 223.32 钢铁及合金化学分析方法 次磷酸钠还原-碘量法测定砷量 GB/T 223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定铜量 GB/T 223.59 钢铁及合金化学分析方法 锑磷钼蓝光度法测定磷量 GB/T 223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.61 钢铁及合金化学分析方法 磷钼酸胺容量法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.71 钢铁及合金化学分析方法 管式炉内燃烧后重量法测定碳含量 GB/T 223.79 钢铁多元素含量的测定 X射线荧光光谱法（常规法） GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） YB/T 081 冶金技术标准的数值修约与检测数值的判定原则 3 技术要求 3.1 牌号及化学成分 3.1.1 炼钢用生铁的牌号及化学成分应符合表1的规定。 3.1.2 需方对硅含量有特殊要求时，由供需双方协商确定。 3.1.3 需方对砷含量有特殊要求时，由供需双方协商确定。 3.1.4 硫、磷含量的界限数值按 YB/T 081 规定的全数值比较法进行判定。 3.1.5 采用高磷矿石冶炼时，生铁磷含量允许不大于 0.85%。 3.1.6 采用含铜矿石冶炼时，生铁铜含量允许不大于 0.30%。 3.2 交货状态 3.2.1 各牌号生铁应以铁块或铁水形态供应。 3.2.2 各牌号生铁可铸成以下两种块度的铁块： （1）小块生铁：每块重量为 2 kg～7 kg。每批中大于 7 kg 及小于 2 kg 的比例，由供需双方协商确定。 （2）大块生铁：每块重量应不大于 40 kg，并有两个凹口，凹口处厚度不大于 45 mm。每批中小于 4 kg 的碎铁块比例，由供需双方协商确定。 3.3 外观 铁块应符合相应的外观质量要求。
