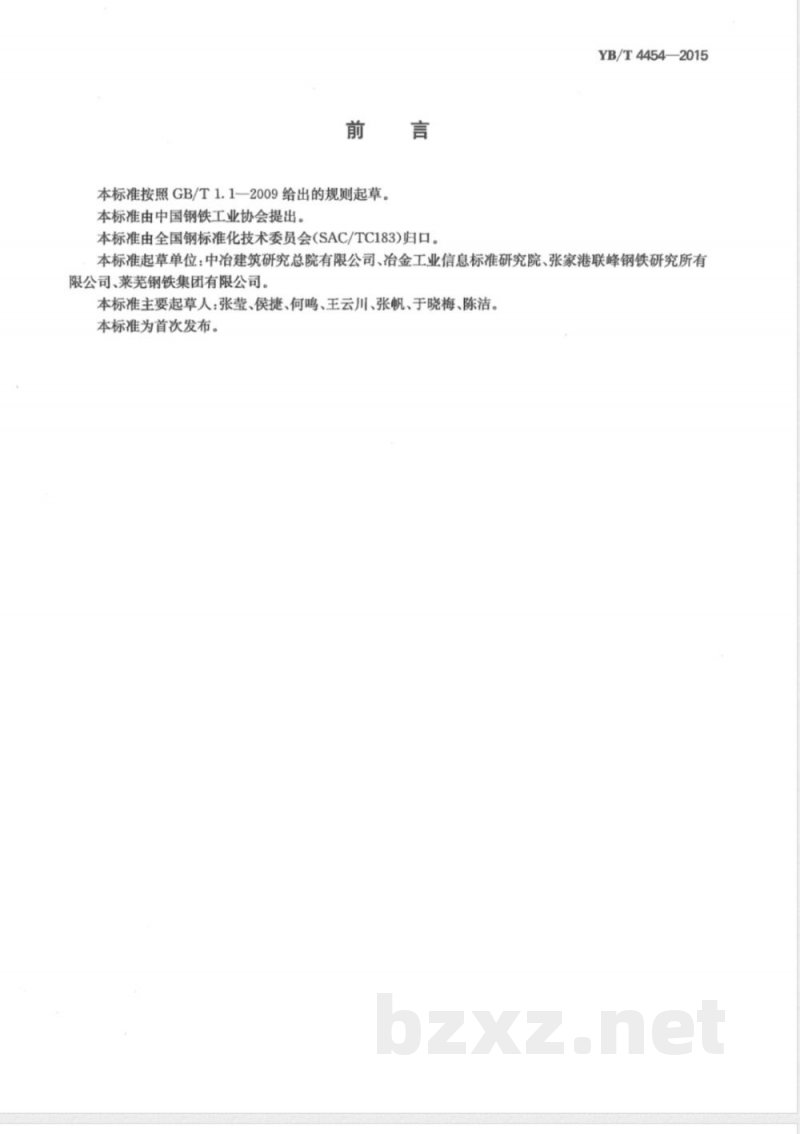

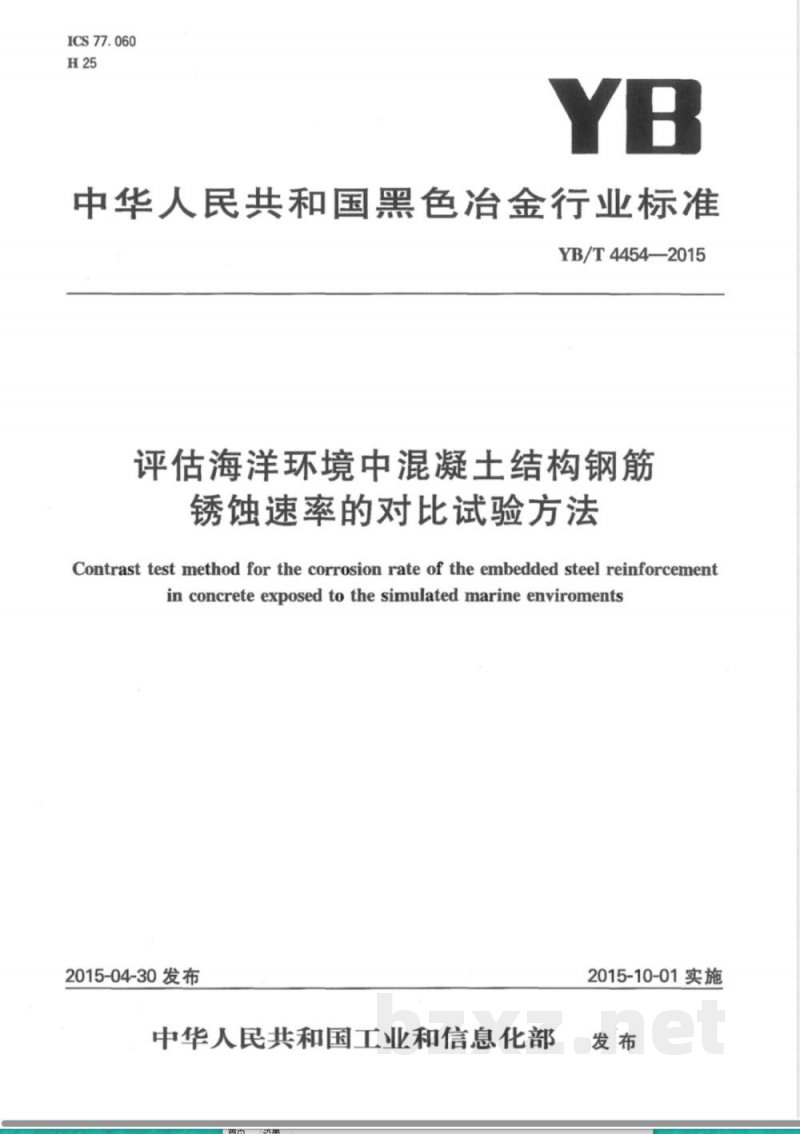

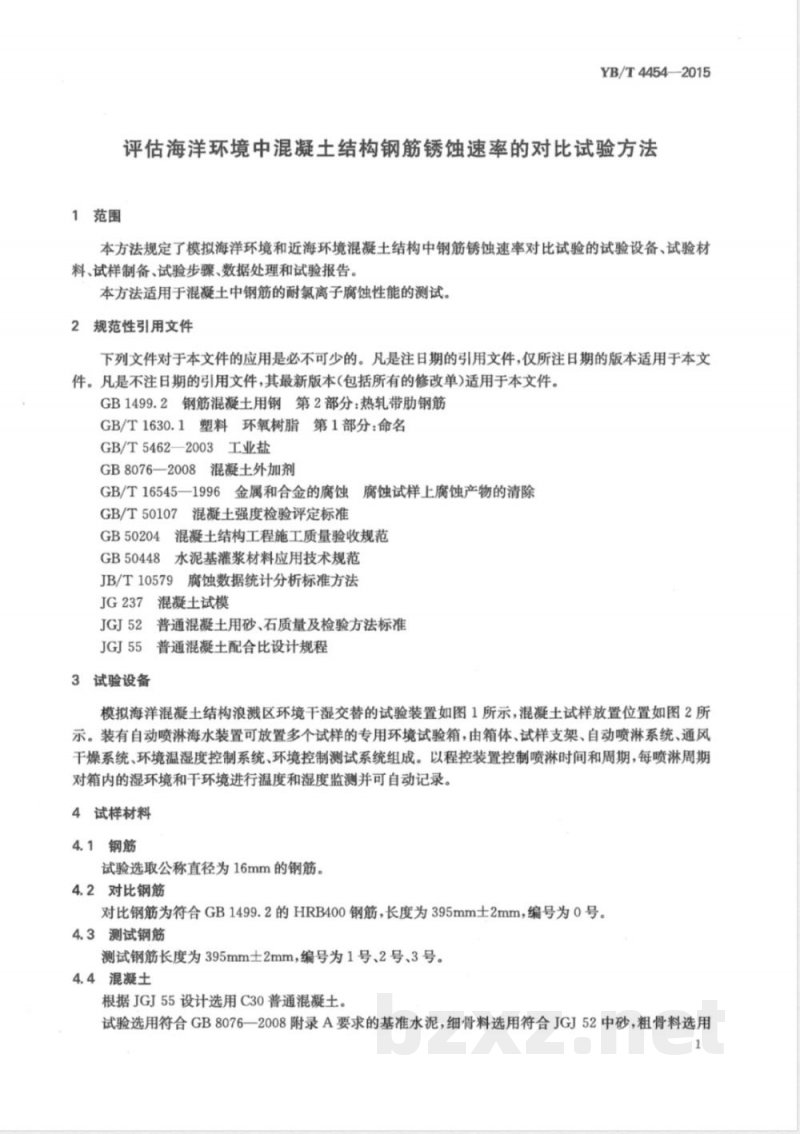

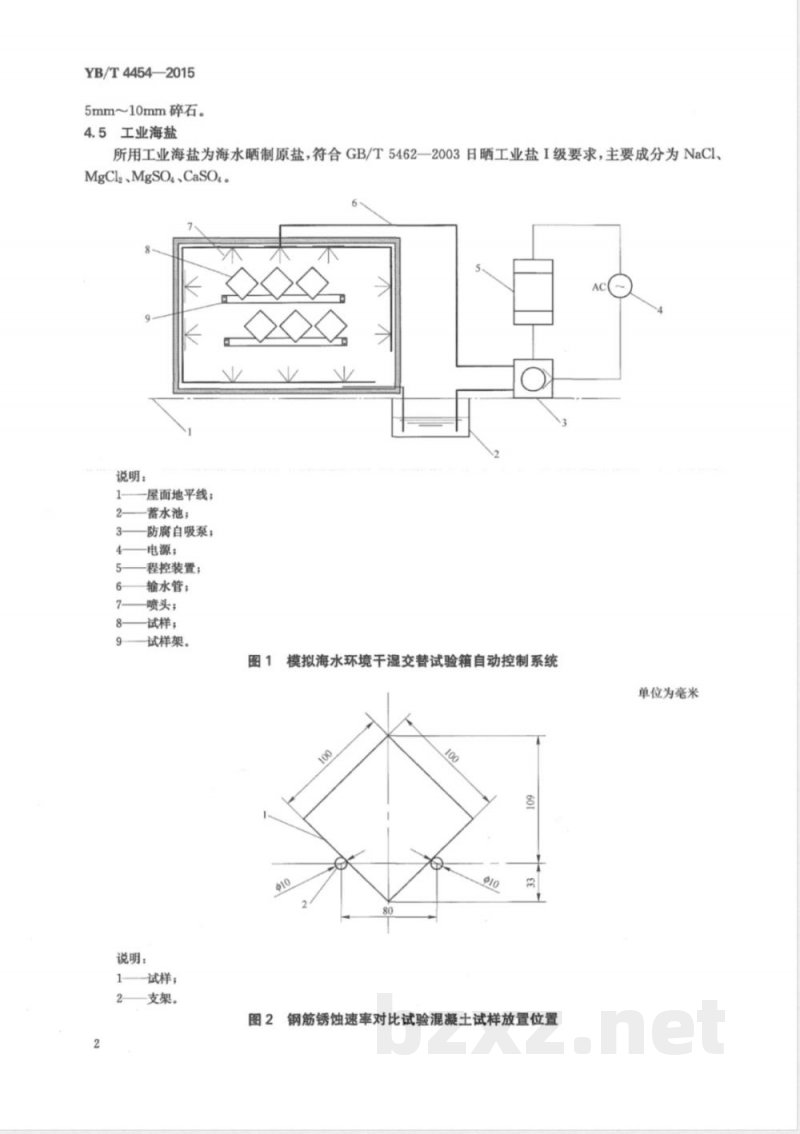

ICS 77.060 H25 YB/T 4454—2015 中华人民共和国黑色冶金行业标准 评估海洋环境中混凝土结构钢筋锈蚀速率的对比试验方法 Contrast test method for the corrosion rate of the embedded steel reinforcement in concrete exposed to simulated marine environments 发布：2015-04-30 实施：2015-10-01（中华人民共和国工业和信息化部） 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出，由全国钢标准化技术委员会（SAC/TC183）归口。 起草单位：中冶建筑研究总院有限公司、冶金工业信息标准研究院、张家港联峰钢铁研究所有限公司、莱芜钢铁集团有限公司。 主要起草人：张莹、侯捷、何鸣、王云川、张帆、于晓梅、陈洁。 本标准为首次发布。 1 范围 本标准规定了模拟海洋环境及近海环境中混凝土结构钢筋锈蚀速率对比试验的试验设备、试验材料、试样制备、试验步骤、数据处理和试验报告要求。 本方法适用于混凝土中钢筋耐氯离子腐蚀性能的测试。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB 1499.2 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB/T 1630.1 塑料环氧树脂 第1部分：命名 GB/T 5462—2003 工业盐 GB 8076—2008 混凝土外加剂 GB/T 16545—1996 金属和合金的腐蚀 腐蚀试样上腐蚀产物的清除 GB/T 50107 混凝土强度检验评定标准 GB 50204 混凝土结构工程施工质量验收规范 GB 50448 水泥基灌浆材料应用技术规范 JB/T 10579 腐蚀数据统计分析标准方法 JG 237 混凝土试模 JGJ 52 普通混凝土用砂、石质量及检验方法标准 JGJ 55 普通混凝土配合比设计规程 3 试验设备 模拟海洋混凝土结构浪溅区环境干湿交替试验装置如图1所示。装置包括环境试验箱、试样支架、自动喷淋系统、通风干燥系统、温湿度控制系统及测试系统。 试验箱通过程控装置控制喷淋时间与周期，对干湿环境的温度和湿度进行监测并自动记录。 4 试样材料 4.1 钢筋 试验选取公称直径16 mm钢筋。 4.2 对比钢筋 对比钢筋采用符合GB 1499.2的HRB400钢筋，长度395 mm±2 mm，编号0号。 4.3 测试钢筋 测试钢筋长度395 mm±2 mm，编号1号、2号、3号。 4.4 混凝土 混凝土等级为C30普通混凝土，按JGJ 55设计。水泥采用符合GB 8076—2008附录A要求的基准水泥；细骨料为中砂（JGJ 52），粗骨料为5 mm～10 mm碎石。 4.5 工业海盐 工业海盐采用海水晒制原盐，符合GB/T 5462—2003日晒工业盐I级要求，主要成分为NaCl、MgCl2、MgSO4、CaSO4。 5 试样制备 5.1 试样尺寸及数量 5.1.1 混凝土强度试样尺寸为150 mm×150 mm×150 mm，数量3个。 5.1.2 试验试样尺寸为100 mm×100 mm×400 mm，每个破型周期不少于3个。 5.2 钢筋处理 钢筋在室温下用10%硫酸溶液浸洗10 min～15 min，并用蒸馏水冲洗至表面呈金属光泽，然后在正己烷中浸泡清洗并晾干。 5.3 钢筋端部处理 钢筋两端采用符合GB/T 1630.1规定的环氧树脂密封，密封长度25 mm±1 mm。 5.4 混凝土配制 混凝土中加入占水泥质量2.5%的工业海盐。 5.5 试样制备与布置 钢筋在试模中预先固定（试模符合JG 237要求）。每个试样中设置1根对比钢筋（0号）及3根测试钢筋（1号、2号、3号）。混凝土保护层厚度为15 mm。试样成型后24 h拆模，拆除钢筋固定端封板，并采用GB 50448水泥基灌浆材料封堵处理。
