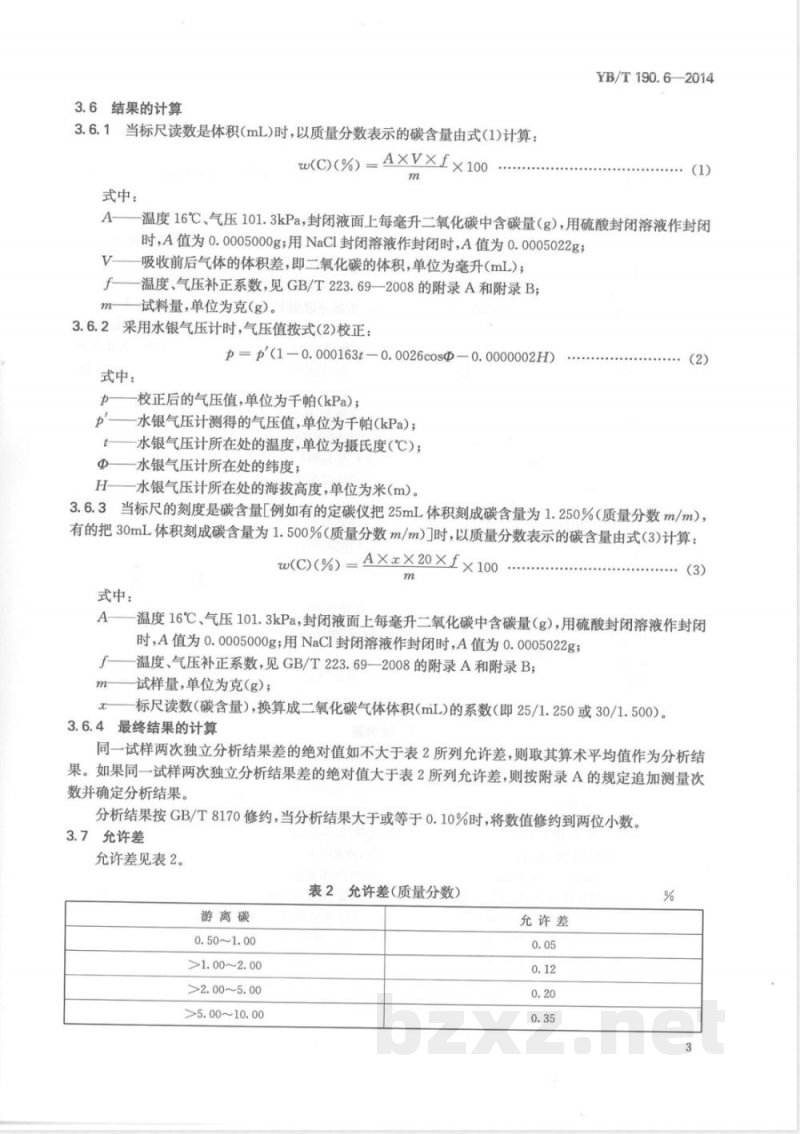

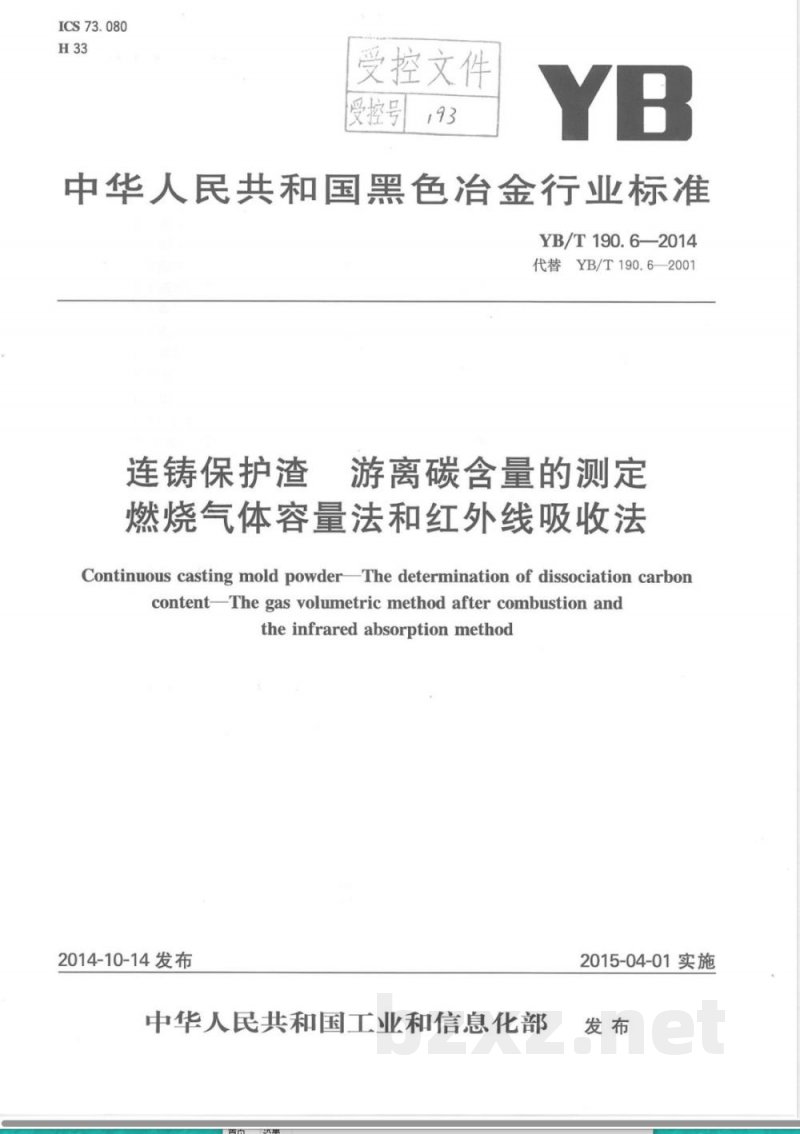

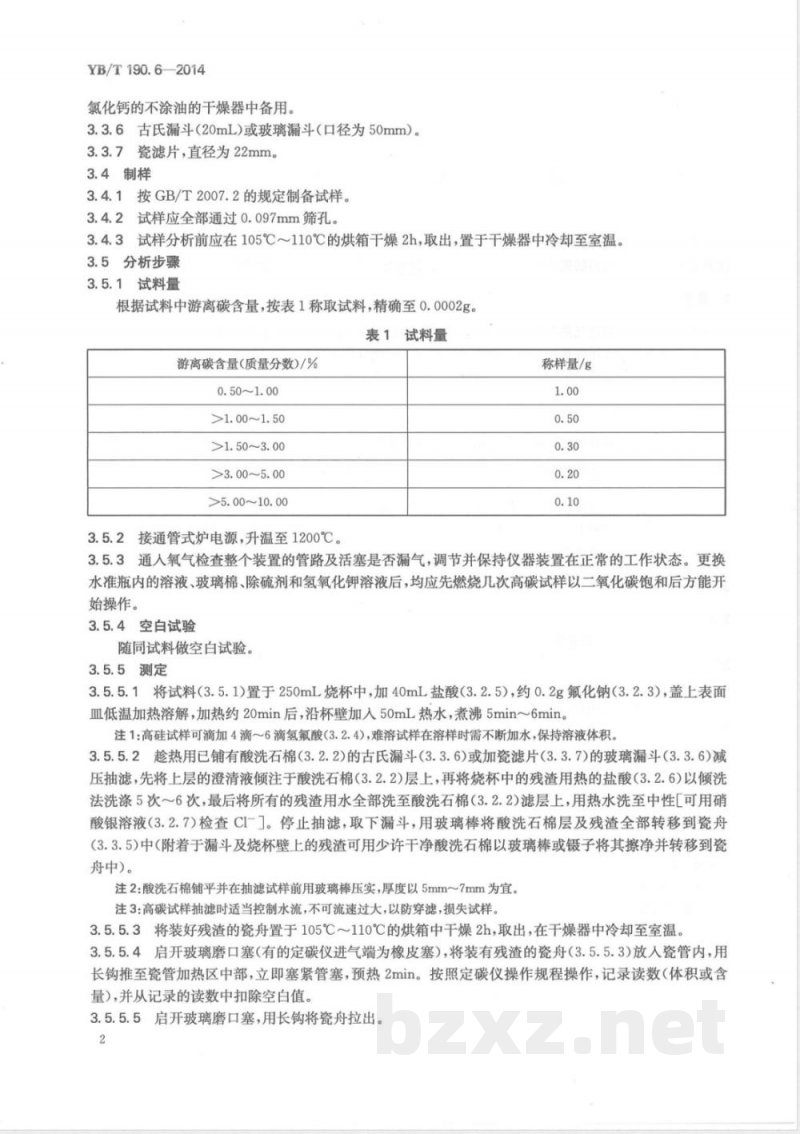

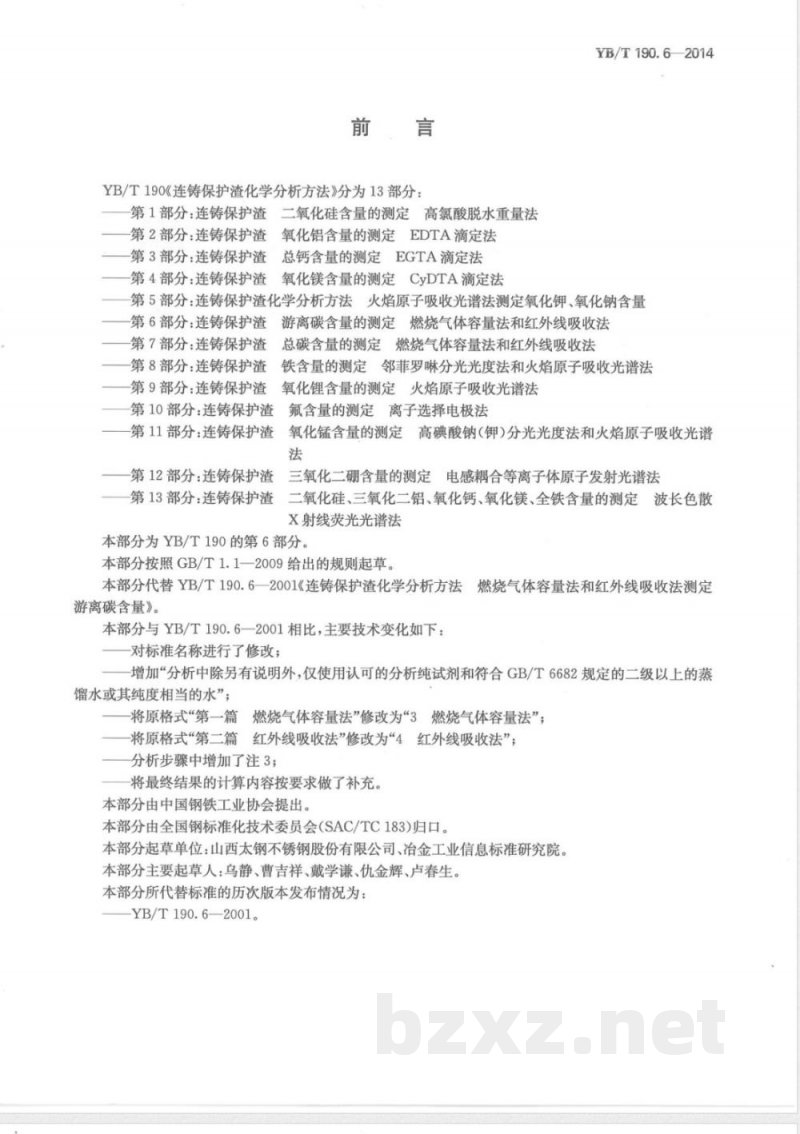

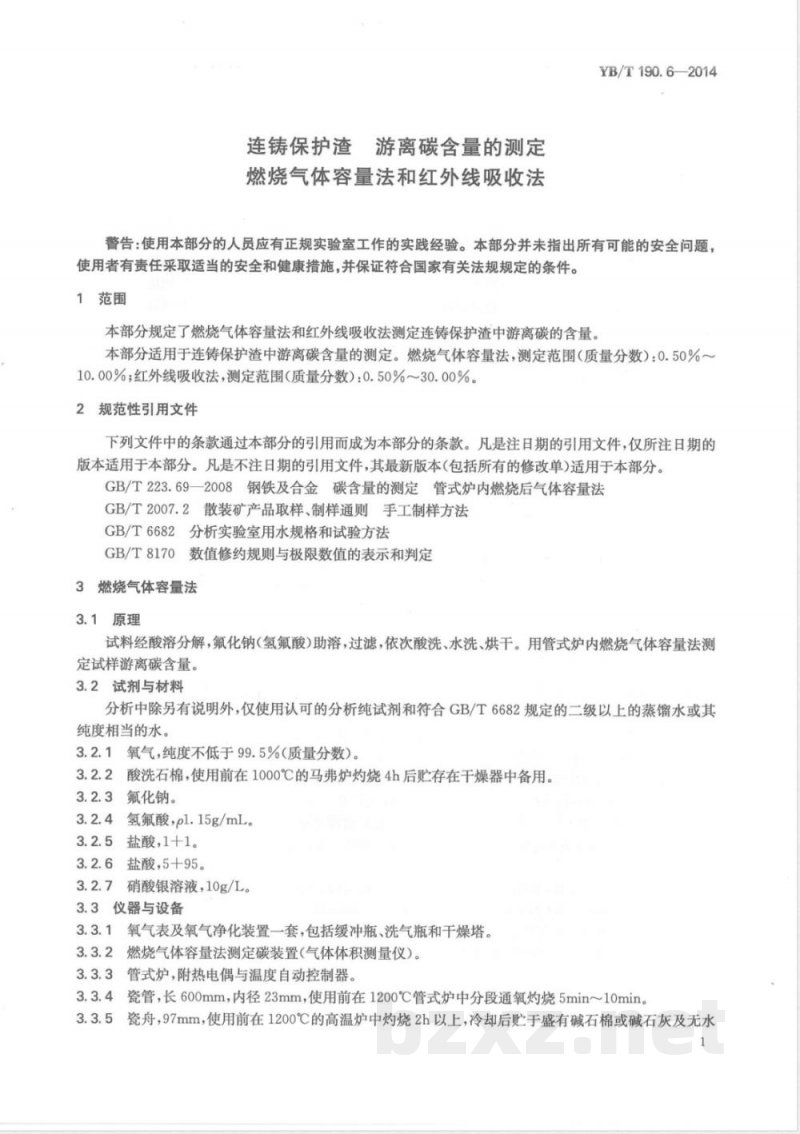

ICS 73.080 H33 YB/T 190.6—2014 连铸保护渣游离碳含量的测定 燃烧气体容量法和红外线吸收法 Continuous casting mold powder—The determination of dissociation carbon content—The gas volumetric method after combustion and the infrared absorption method 前言 YB/T 190《连铸保护渣化学分析方法》分为13部分： 第1部分：连铸保护渣二氧化硅含量的测定 高氯酸脱水重量法； 第2部分：连铸保护渣氧化铝含量的测定 EDTA滴定法； 第3部分：连铸保护渣总钙含量的测定 EGTA滴定法； 第4部分：连铸保护渣氧化镁含量的测定 CyDTA滴定法； 第5部分：连铸保护渣化学分析方法 火焰原子吸收光谱法测定氧化钾、氧化钠含量； 第6部分：连铸保护渣游离碳含量的测定 燃烧气体容量法和红外线吸收法； 第7部分：连铸保护渣总碳含量的测定 燃烧气体容量法和红外线吸收法； 第8部分：连铸保护渣铁含量的测定 邻菲罗啉分光光度法和火焰原子吸收光谱法； 第9部分：连铸保护渣氧化锂含量的测定 火焰原子吸收光谱法； 第10部分：连铸保护渣氟含量的测定 离子选择电极法； 第11部分：连铸保护渣氧化锰含量的测定 高碘酸钠（钾）分光光度法和火焰原子吸收光谱法； 第12部分：连铸保护渣三氧化二硼含量的测定 电感耦合等离子体原子发射光谱法； 第13部分：连铸保护渣二氧化硅、三氧化二铝、氧化钙、氧化镁、全铁含量的测定 波长色散X射线荧光光谱法。 本部分为YB/T 190的第6部分。 本部分代替YB/T 190.6—2001《连铸保护渣化学分析方法 燃烧气体容量法和红外线吸收法测定游离碳含量》。 本部分主要变化如下： 1）修改标准名称； 2）增加试剂通用要求：除另有说明外，使用分析纯试剂及GB/T 6682规定的二级以上蒸馏水或同等纯度水； 3）原“燃烧气体容量法”和“红外线吸收法”分别调整为第3、第4章结构； 4）增加分析步骤说明； 5）完善最终结果计算方法。 本部分由中国钢铁工业协会提出，由全国钢标准化技术委员会（SAC/TC183）归口。 起草单位：山西太钢不锈钢股份有限公司、冶金工业信息标准研究院。 主要起草人：乌静、曹吉祥、戴学谦、仇金辉、卢春生。 1 范围 本部分规定了燃烧气体容量法和红外线吸收法测定连铸保护渣中游离碳含量的方法。 适用于连铸保护渣中游离碳含量的测定。 测定范围： —燃烧气体容量法：0.50%～10.00%（质量分数）； —红外线吸收法：0.50%～30.00%（质量分数）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 223.69—2008 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T 2007.2 散装矿产品取样、制样通则 手工制样方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 3 燃烧气体容量法 3.1 原理 试料经酸溶分解，氟化钠（或氢氟酸）助溶，过滤后依次酸洗、水洗、烘干，在管式炉中燃烧生成气体，通过气体容量法测定游离碳含量。 3.2 试剂与材料 除另有说明外，仅使用认可的分析纯试剂及符合GB/T 6682规定的二级以上蒸馏水或同等纯度水。 3.2.1 氧气：纯度不低于99.5%（质量分数）。 3.2.2 酸洗石棉：使用前于1000℃马弗炉中灼烧4 h，置干燥器备用。 3.2.3 氟化钠。 3.2.4 氢氟酸：ρ=1.15 g/mL。 3.2.5 盐酸（1+1）。 3.2.6 盐酸（5+95）。 3.2.7 硝酸银溶液：10 g/L。 3.3 仪器与设备 3.3.1 氧气表及氧气净化装置一套，包括缓冲
