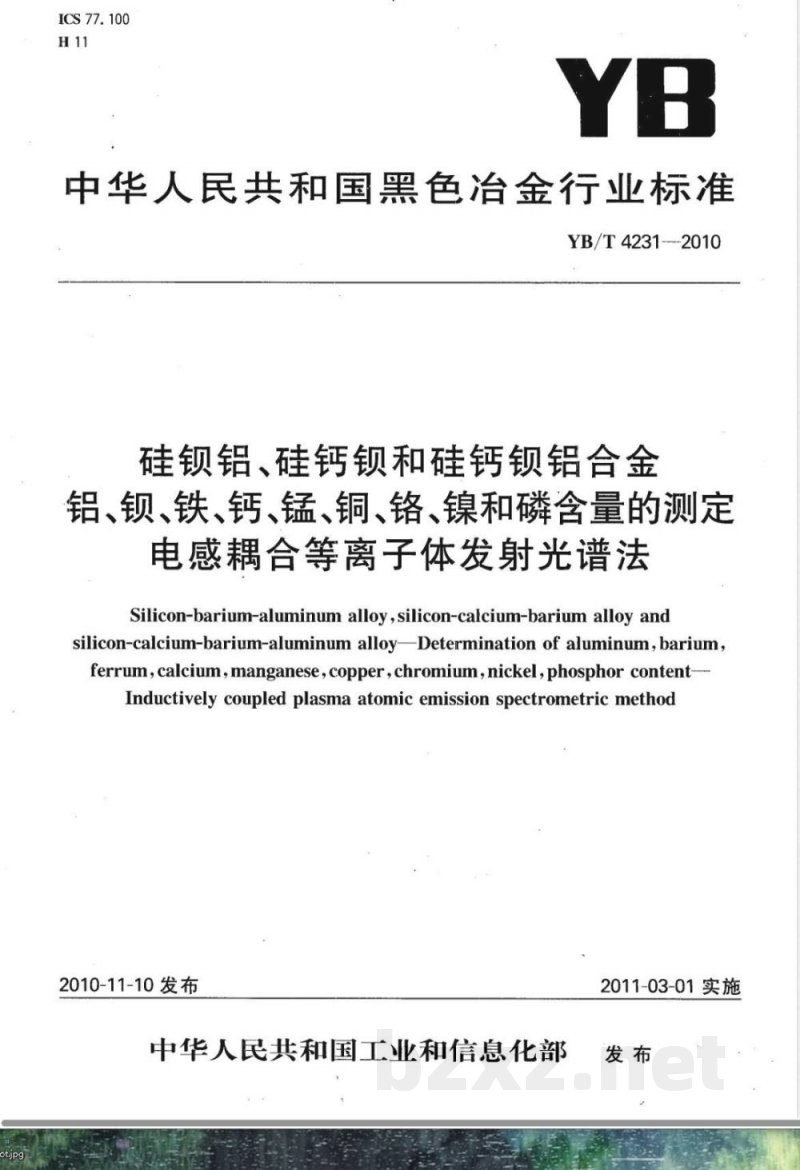

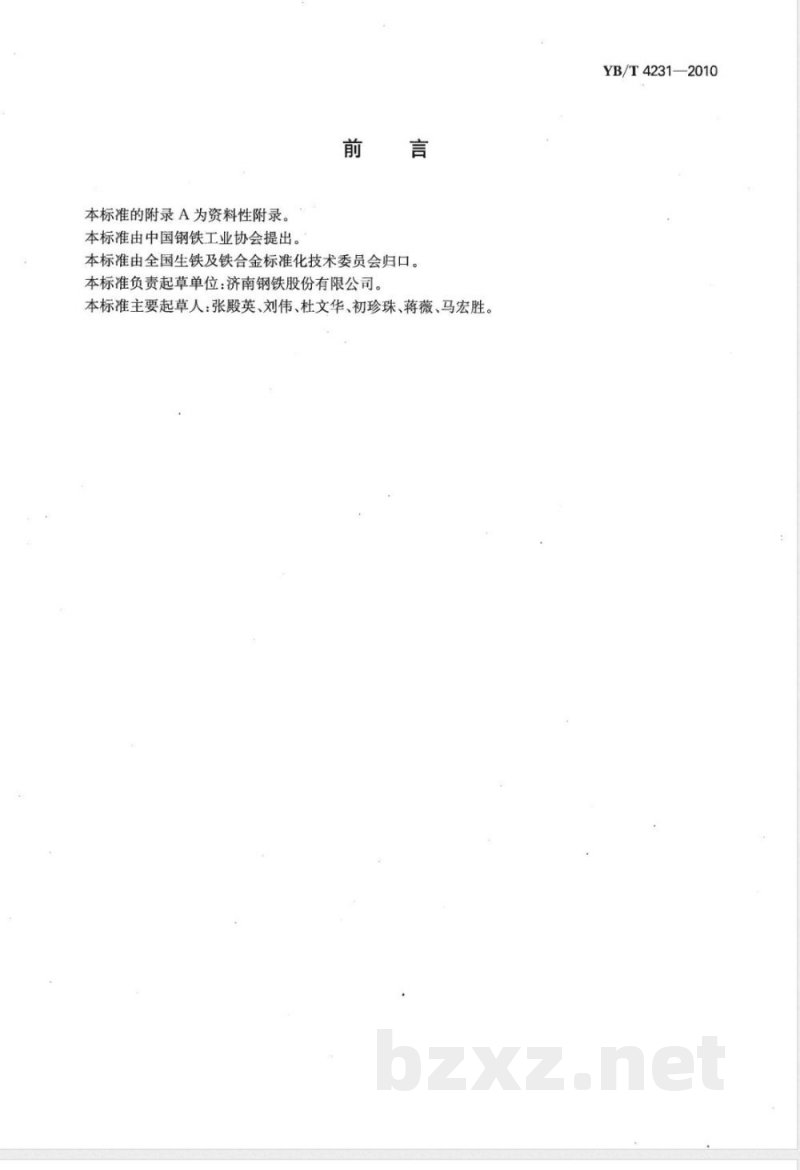

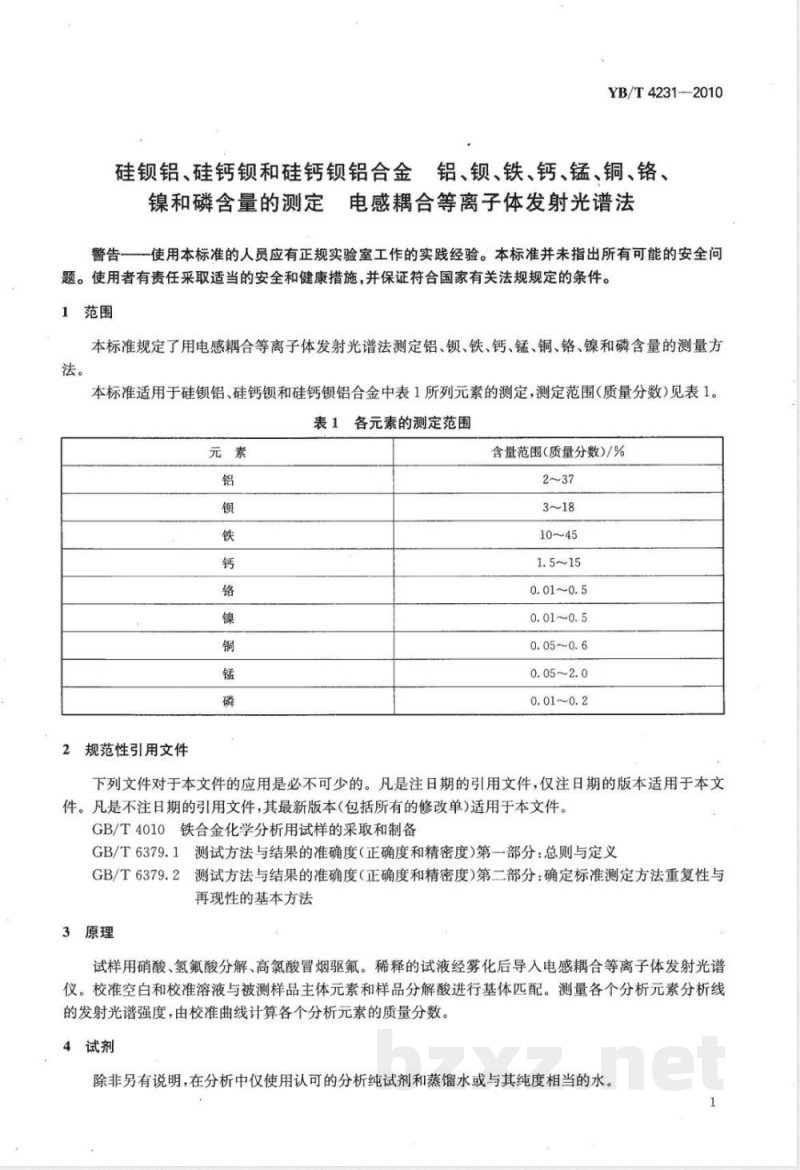

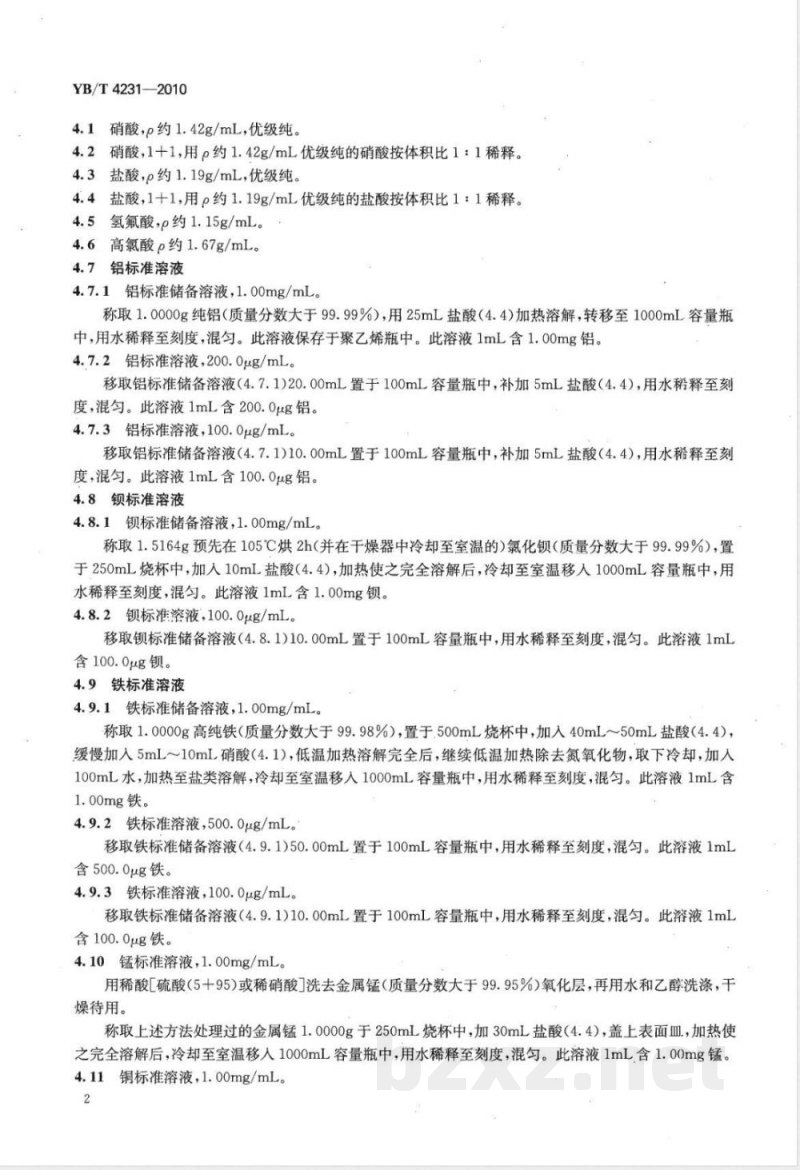

ICS 77.100 H11 YB 中华人民共和国黑色冶金行业标准 YB/T 4231—2010 硅钡铝、硅钙钡和硅钙钡铝合金中铝、钡、铁、钙、锰、铜、铬、镍和磷含量的测定 电感耦合等离子体发射光谱法 Silicon-barium-aluminum alloy, silicon-calcium-barium alloy and silicon-calcium-barium-aluminum alloy—Determination of aluminum, barium, ferrum, calcium, manganese, copper, chromium, nickel, phosphorus content—Inductively coupled plasma atomic emission spectrometric method 2010-11-10发布 2011-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准负责起草单位：济南钢铁股份有限公司。 本标准主要起草人：张殿英、刘伟、杜文华、初珍珠、蒋薇、马宏胜。 警告：使用本标准的人员应具有正规实验室工作实践经验。本标准未指出所有可能的安全问题，使用者应采取适当的安全和健康措施，并符合国家有关法规要求。 1 范围 本标准规定了采用电感耦合等离子体发射光谱法测定铝、钡、铁、钙、锰、铜、铬、镍和磷含量的方法。 本标准适用于硅钡铝、硅钙钡和硅钙钡铝合金中表1所列元素的测定。 表1 各元素测定范围（质量分数） 铝：2%～37% 钡：3%～18% 铁：10%～45% 钙：1.5%～15% 铬：0.01%～0.5% 镍：0.01%～0.5% 铜：0.05%～0.6% 锰：0.05%～2.0% 磷：0.01%～0.2% 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 4010 铁合金化学分析用试样的采取和制备 GB/T 6379.1 测试方法与结果的准确度（正确度和精密度）第1部分：总则与定义 GB/T 6379.2 测试方法与结果的准确度（正确度和精密度）第2部分：确定标准测定方法重复性与再现性的基本方法 3 原理 试样用硝酸、氢氟酸分解，并用高氯酸冒烟驱除氟。 将稀释后的试液雾化后引入电感耦合等离子体发射光谱仪。 校准空白及校准溶液与被测样品在主体元素及分解酸方面进行基体匹配。 测量各分析元素特征谱线的发射强度，由校准曲线计算各元素质量分数。 4 试剂 除非另有说明，分析中使用分析纯试剂及蒸馏水或同等纯度水。 4.1 硝酸，ρ≈1.42 g/mL，优级纯。 4.2 硝酸（1+1），由优级纯硝酸按体积比1:1稀释。 4.3 盐酸，ρ≈1.19 g/mL，优级纯。 4.4 盐酸（1+1），由优级纯盐酸按体积比1:1稀释。 4.5 氢氟酸，ρ≈1.15 g/mL。 4.6 高氯酸，ρ≈1.67 g/mL。 4.7 铝标准溶液 4.7.1 铝标准储备溶液（1.00 mg/mL） 称取1.0000 g纯铝（质量分数>99.99%），用盐酸（4.4）加热溶解后转入1000 mL容量瓶，用水定容并混匀，保存于聚乙烯瓶中。 4.7.2 铝标准溶液（200.0 μg/mL） 移取20.00 mL储备液于100 mL容量瓶，加入5 mL盐酸（4.4），用水定容并混匀。 4.7.3 铝标准溶液（100.0 μg/mL） 移取10.00 mL储备液于100 mL容量瓶，加入5 mL盐酸（4.4），用水定容并混匀。 4.8 钡标准溶液 4.8.1 钡标准储备溶液（1.00 mg/mL） 称取1.5164 g氯化钡（纯度>99.99%，105℃烘2 h后冷却），加盐酸（4.4）溶解后转入1000 mL容量瓶，用水定容并混匀。 4.8.2 钡标准溶液（100.0 μg/mL） 移取10.00 mL储备溶液于100 mL容量瓶，用水定容并混匀。
